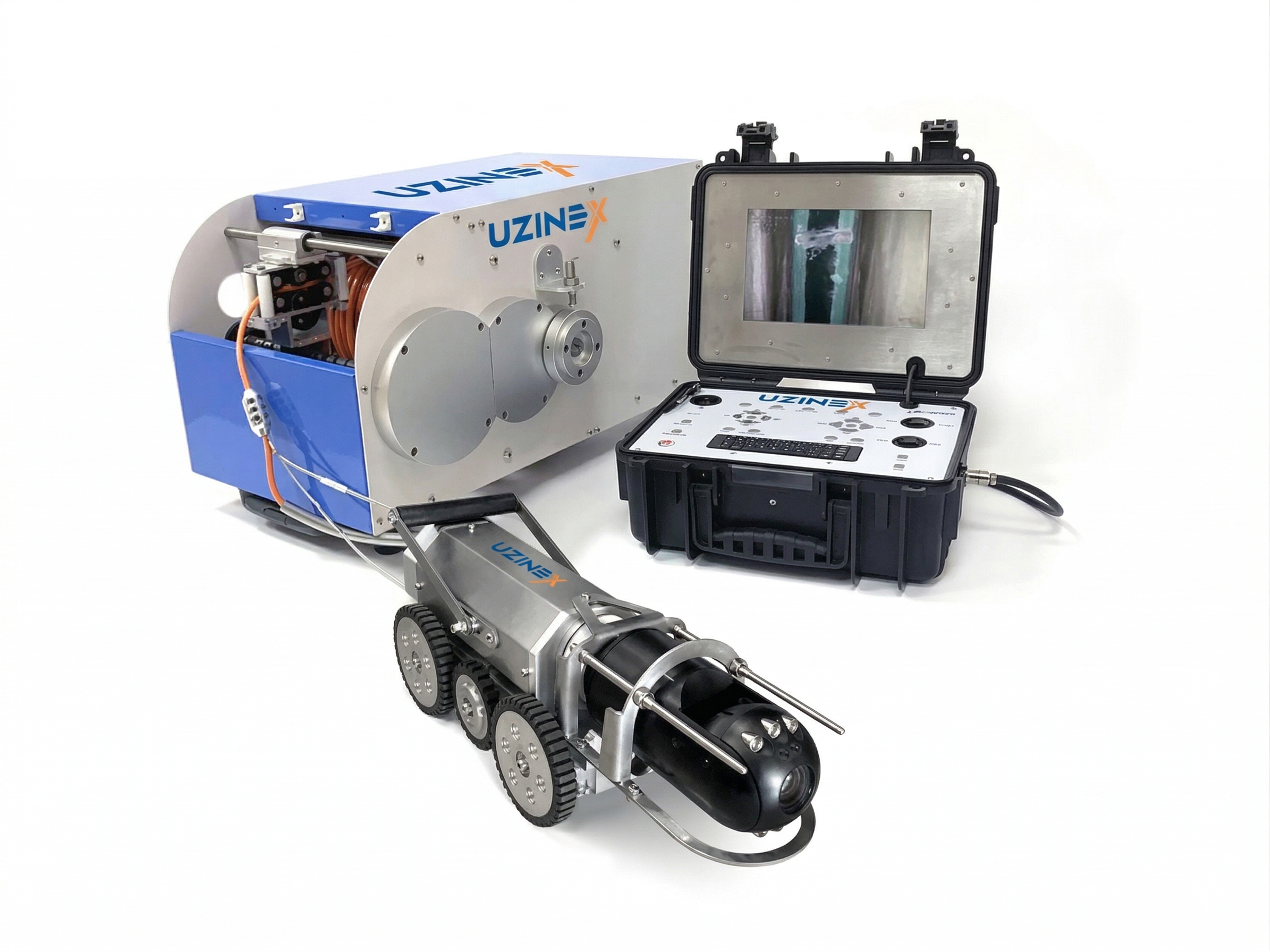

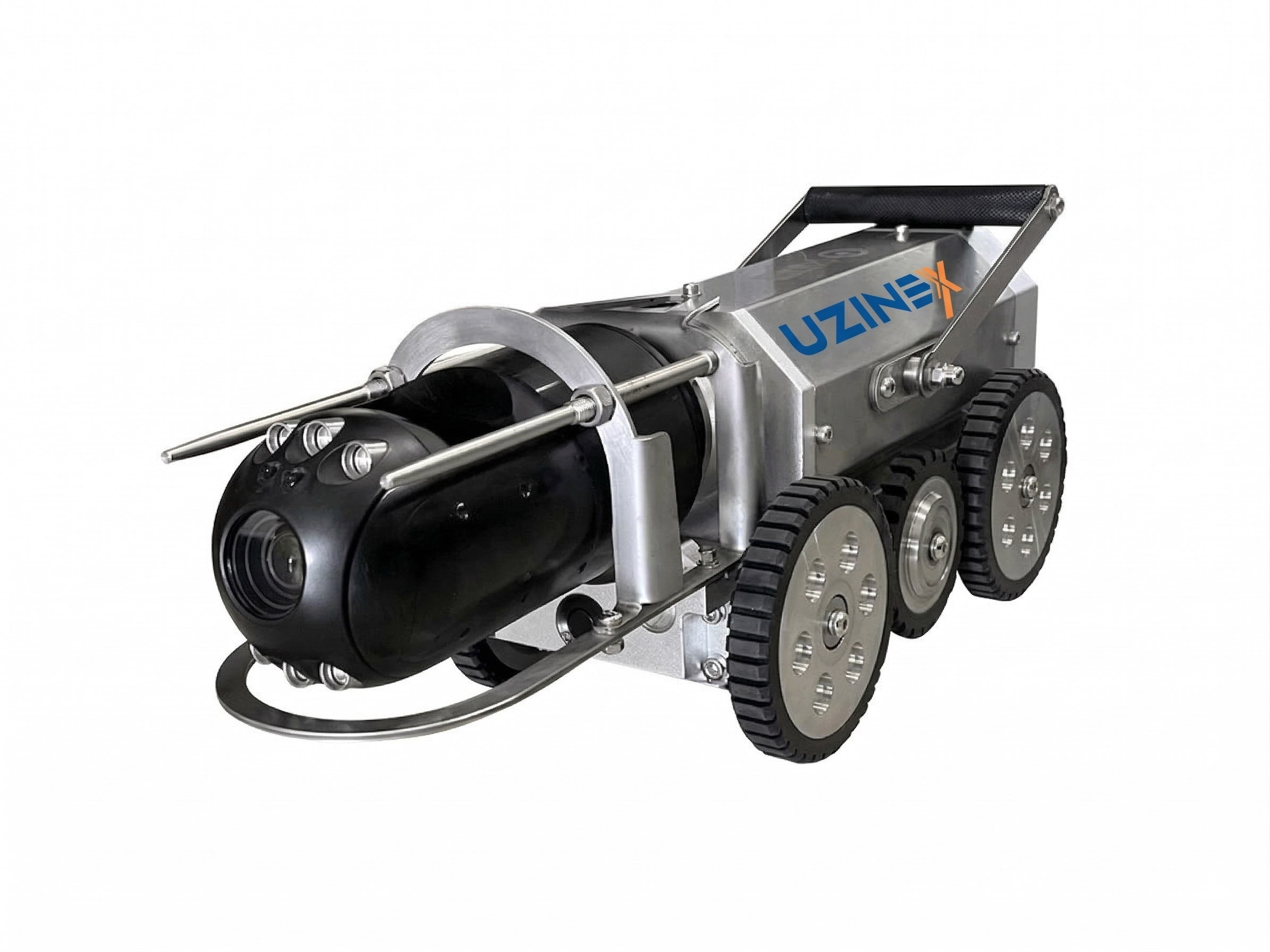

Робот для інспекції лопатей вітротурбін GT380 — промислова CCTV-система, розроблена спеціально для внутрішньої інспекції лопатей вітротурбін, нафто- й газопроводів природного газу й будь-якої інфраструктури з високим ступенем корозії, з діаметрами між 230 мм і 3.500 мм. Оснащений PTZ-камерою з оптичним зумом 10x, запатентованою Jiutai системою розподіленого кругового освітлення й механізмом захисту від перекидання, цей робот для інспекції лопатей вітротурбін працює стабільно в складній, нерегулярній геометрії лопатей вітротурбін — де краулери без захисту від перекидання перекидаються й втрачають зображення.
Освітлення "Distributed Circular Cold Light" — технологія, ексклюзивно запатентована Jiutai — генерує круговий світловий пляма великої площі з високою яскравістю й рівномірним розподілом, без тіньових точок. На відміну від систем із концентрованими світлодіодами, це робить GT380 роботом для інспекції лопатей вітротурбін, здатним візуалізувати дрібні поверхневі дефекти — розшарування, тріщини матриці й розділення волокон — усередині композитних лопатей завдовжки 40–80 м, без тіньових зон на краях поля зору. Ключові переваги робота для інспекції лопатей вітротурбін GT380
• Освітлення Circular Cold Light — технологія, запатентована Jiutai: Система "Distributed Circular Cold Light" генерує рівномірний круговий світловий пляма високої яскравості без гарячих точок чи тіньових зон. Розподілене кругове освітлення усуває однобічні відблиски всередині композитних лопатей, забезпечуючи повну візуалізацію внутрішньої поверхні без ретушування чи перепозиціонування для компенсації тіней.
• Інтегрований захист від перекидання — гарантована стабільність у похилих лопатях і трубах: Механізм захисту від перекидання тримає платформу камери стабільною незалежно від нахилу осі переміщення чи внутрішньої геометрії лопаті вітротурбіни. У лопатях завдовжки 50–70 м зі змінами поперечного перерізу й нахилу стабільність PTZ-платформи — необхідна умова для безперервного документування без втрати зображення.
• PTZ-камера 2MP з оптичним зумом 10x і нескінченним обертанням 360°: PTZ-камера з автофокусом, безперервним обертанням 360° і нахилом 220° повністю покриває круговий чи овальний поперечний переріз лопаті вітротурбіни й великих труб. Оптичний зум 10x дозволяє наближення на будь-якому підозрюваному дефекті без перепозиціонування краулера.
• Подвійна передня + задня камера: Одночасне документування передньою PTZ-камерою й задньою камерою усуває дублікатні сесії на тій самій секції — вхід і втягування повністю покривають внутрішній стан лопаті чи труби в обох напрямках переміщення.
• Регульована швидкість 1–25 м/хв — адаптована до темпу інспекції: Мінімальна швидкість 1 м/хв дозволяє надповільне детальне документування зон з ідентифікованими дефектами, тоді як максимальна швидкість 25 м/хв прискорює проходження неушкоджених секцій і зменшує загальний час сесії на довгих лопатях.
• Змінні набори коліс 110/150мм: Два опціональні розміри коліс адаптують краулер GT380 до різних діапазонів діаметрів: колеса 110мм для труб 230–600мм і колеса 150мм для труб і лопатей 600–3500мм — одна система покриває весь діапазон без заміни основної платформи.
• Лазер і локатор 512Гц — опціонально на запит: Модуль вимірювального лазера й локатор 512Гц можна додати до базової конфігурації для проєктів, що потребують геометричного розмірного вимірювання дефектів чи точної локалізації на карті установки. Обидва доступні на замовлення без модифікації базової платформи краулера.
• Автоматичні звіти інспекції й опціональний планшетний контролер: Система звітів інспекції інтегрує відео Full HD, позначені фото й дані метражу безпосередньо в автоматично генерований документ інспекції. Стандартний контролер — екран 10 дюймів; планшетний контролер доступний як опція для бездротової польової роботи.
Технічні характеристики — робот для інспекції лопатей вітротурбін GT380
| Екран контролера | 10 дюймів кольоровий LCD, роздільність 1920 × 1080 Full HD |
|---|---|
| Планшетний контролер | Доступний опціонально |
| Пікселі передньої камери | 2 мегапікселі |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 220° переворот |
| Оптичний зум | 10x збільшення/зменшення, автофокус |
| Задня камера | Так — подвійна передня + задня камера |
| Освітлення | Distributed Circular Cold Light (запатентоване Jiutai), регульована яскравість |
| Захист від перекидання | Інтегрований стандартно |
| Захист від води | IP68 водонепроникний |
| Сумісний діаметр | 230–3.500 мм (9"–138") |
| Швидкість переміщення | 1–25 м/хвилину, регульована |
| Набори коліс | 110 мм / 150 мм (змінні) |
| Стандартна довжина кабелю | 100 м (налаштовувана) |
| Барабан кабелю | Електричний, дизайн з тяговою штангою, авто/ручне змотування |
| Внутрішнє зберігання | 32 ГБ (розширюване до 1 ТБ) |
| Формат відео | MPEG4 / AVI |
| Лазер / 512 Гц | Доступні опціонально |
| Звіт інспекції | Інтегрована система, автоматично генерований |
| Рух | Вперед, назад, вільне кермування |
Застосування — де використовується робот для інспекції лопатей вітротурбін GT380
Робот для інспекції лопатей вітротурбін серії GT380 — це стандартний інструмент для команд з обслуговування вітрових електростанцій, що виконують періодичні аудити конструкційної цілісності скловолоконних і композитних лопатей. Внутрішня інспекція — доступна через порт доступу біля основи лопаті — дозволяє виявлення розшарувань, тріщин матриці й проникнення води перед тим, як вони стануть дорогими відмовами.
Запатентоване освітлення Circular Cold Light, унікальне для цього робота для інспекції лопатей вітротурбін, компенсує поглинання світла чорними внутрішніми стінками композитних лопатей, забезпечуючи чіткі зображення навіть на відстані 30–40 м від порту входу.
У нафтовій і газовій галузі природного газу цей робот для інспекції лопатей вітротурбін і промислових труб використовується для інспекцій на великих відстанях транспортних трубопроводів з високим ступенем внутрішньої корозії — гальванічна корозія, пітинг, ерозія від потоку й проникнення — де штангові камери не можуть дістатися й де краулери без захисту від перекидання наражаються на ризик перекидання в трубах із частковою залишковою рідиною. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень NDT-інспекції, адаптованих до всіх типів промислової інфраструктури.
Компанії з обслуговування теплових електростанцій, об'єктів генерації відновлюваної енергії й промислових парків використовують системи робота для інспекції лопатей вітротурбін типу GT380 для щорічних технічних аудитів, потрібних експлуатаційними регламентами й страховими контрактами, згідно з міжнародними стандартами неруйнівної відеоінспекції. Звіти, автоматично генеровані системою, сумісні з форматом, потрібним страховиками й регуляторними органами енергетичного сектора. Як це працює — як працює робот для інспекції лопатей вітротурбін GT380
• Доступ до лопаті й запуск краулера: Краулер GT380 вводиться через порт доступу біля основи лопаті вітротурбіни (турбіна в сервісному положенні, з лопаттю, спрямованою вниз). Механізм захисту від перекидання активується автоматично при введенні — платформа камери залишається стабільною незалежно від початкового нахилу внутрішнього каналу лопаті.
• Контрольоване просування з регульованою швидкістю: Оператор встановлює швидкість переміщення на оптимальне значення для оглянутої секції — 1–5 м/хв у зонах з підозрюваними дефектами чи біля основи лопаті, де конструкційне навантаження найвище, 15–25 м/хв на неушкоджених секціях центральної лопаті.
• Освітлення Circular Cold Light і документування PTZ: Система розподіленого кругового освітлення забезпечує рівномірну яскравість по всій внутрішній окружності лопаті. PTZ-камера обертається на 360°, нахиляється на 220° і зумує оптично 10x. Це робить GT380 роботом для інспекції лопатей вітротурбін, точним у документуванні розшарувань, тріщин, проникнення води й сторонніх тіл у композитній структурі.
• Фотографування й позначення дефектів за метражем: Коли ідентифіковано дефект, оператор фотографує чи записує відео однією кнопкою. Лічильник метражу автоматично позначає положення дефекту вздовж довжини лопаті — критична інформація для планування ремонтного втручання.
• Втягування з активною задньою камерою: Краулер втягується з активною задньою камерою, доповнюючи документування додатковим зображенням задньої стінки лопаті в напрямку виходу — сесія повністю покриває оглянуту секцію без повторного входу.
• Генерація звіту й архівування: Повний звіт інспекції з відео, фото, положеннями дефектів за метражем і діагностичними висновками генерується автоматично й експортується для файлу обслуговування турбіни, архівованого разом з історією попередніх інспекцій.
Часті запитання про робот для інспекції лопатей вітротурбін GT380
Чому внутрішня інспекція лопатей вітротурбін необхідна?
Лопаті вітротурбін — це композитні компоненти, піддані циклічним навантаженням на згин, кручення й вібрацію протягом 20–25 років. Внутрішні дефекти — розшарування, тріщини матриці, розділення волокон — не видимі ззовні й не виявляються поверхневими візуальними інспекціями. Робот для інспекції лопатей вітротурбін дозволяє повну внутрішню діагностику перед відмовою лопаті, зменшуючи ризик великої відмови й вартість аварійної заміни чи ремонту в кілька разів порівняно з плановим втручанням. Що відрізняє освітлення Circular Cold Light від стандартних світлодіодів?
Стандартні системи з концентрованими світлодіодами виробляють інтенсивний центральний світловий пляма й тіньові зони на периферії поля зору — проблематично всередині композитних лопатей з поглинальними стінками й вузькою геометрією. Запатентоване Jiutai освітлення "Distributed Circular Cold Light" розподіляє світло рівномірно по всій окружності поля зору камери, усуваючи тіньові точки й забезпечуючи рівномірну візуалізацію дрібних поверхневих дефектів, зокрема на краях. Чи можна використовувати GT380 як для лопатей вітротурбін, так і для нафто- чи газопроводів?
Так. Той самий робот для інспекції лопатей вітротурбін GT380 також інспектує нафто- й газопроводи природного газу з діаметрами 230–3500мм — застосування з високими ступенями внутрішньої корозії, де PTZ-камера із зумом 10x і захистом від перекидання забезпечує повне документування. Змінні набори коліс 110/150мм дозволяють адаптацію до різних діаметрів без заміни базової платформи. Який мінімальний і максимальний діаметр покриває GT380?
GT380 інспектує структури з внутрішнім діаметром між 230 мм і 3.500 мм (9"–138"). Колеса 110мм покривають нижній діапазон, тоді як колеса 150мм розширюють здатність краулера до структур більшого діаметра. Діапазон 230–3500мм повністю покриває комерційні лопаті вітротурбін (типовий внутрішній діаметр 300–800мм біля основи) й нафто- й газотранспортні трубопроводи великого діаметра. Як GT380 порівнюється з GT400Pro для інспекції лопатей вітротурбін?
Обидві системи мають захист від перекидання й покривають великі діаметри. GT400Pro приносить 4MP проти 2MP GT380 і стандартний лазер, придатний для точного розмірного документування. GT380 приносить запатентоване освітлення Circular Cold Light і регульовану швидкість 1–25 м/хв — перевага для довгих лопатей вітротурбін, де змінна швидкість і рівномірне освітлення на композитних поверхнях критичні. Вибір залежить від потрібного пріоритету: роздільність 4MP чи кругове освітлення, оптимізоване для композитів. Чому купити робот для інспекції лопатей вітротурбін GT380 від UZINEX?
• Безкоштовна технічна консультація для оптимальної конфігурації: Команда UZINEX аналізує тип турбіни, довжину лопаті, внутрішній діаметр біля основи й на кінці й конфігурує цей робот для інспекції лопатей вітротурбін з набором коліс, довжиною кабелю й опціями лазер/512Гц, придатними для вашого парку турбін.
• Доставка на місце, тестування й навчання команди обслуговування: GT380 доставляється, тестується й вводиться в експлуатацію на вітровій електростанції. Команда обслуговування отримує повне навчання запуску краулера, роботі PTZ-камери, використанню кругового освітлення й генерації технічних звітів інспекції.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: Кожен робот для інспекції лопатей вітротурбін, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку протягом 36 годин — суттєво для операторів, що потребують робота для інспекції лопатей вітротурбін, доступного одразу, коли турбіна входить у сервісне вікно.
• Звіти, відповідні вимогам страховиків і експлуатаційним регламентам: Документація, генерована GT380 — відео Full HD, позначені фото, положення дефектів за метражем — відповідає формату, потрібному страховиками в секторі вітрової енергетики й регуляторними органами в Румунії та ЄС для періодичних технічних аудитів турбін.
• Запчастини й набори коліс з власного складу: Набори коліс 110мм і 150мм, запасні кабелі й зношувані компоненти доступні з власного складу UZINEX для мінімізації простою між сесіями інспекції в піковий сезон щорічних аудитів.
Робот для інспекції лопатей вітротурбін GT380 — рішення із запатентованим круговим освітленням і захистом від перекидання для команд, що аудитують лопаті вітротурбін і промислові трубопроводи 230–3500мм з повним документуванням Full HD, зі швидкістю, регульованою між 1 м/хв для деталі й 25 м/хв для швидкого покриття.
