Robot Inspecție Pale Eoliene GT380 | Circular Cold Light | PTZ 10x | 230–3500mm

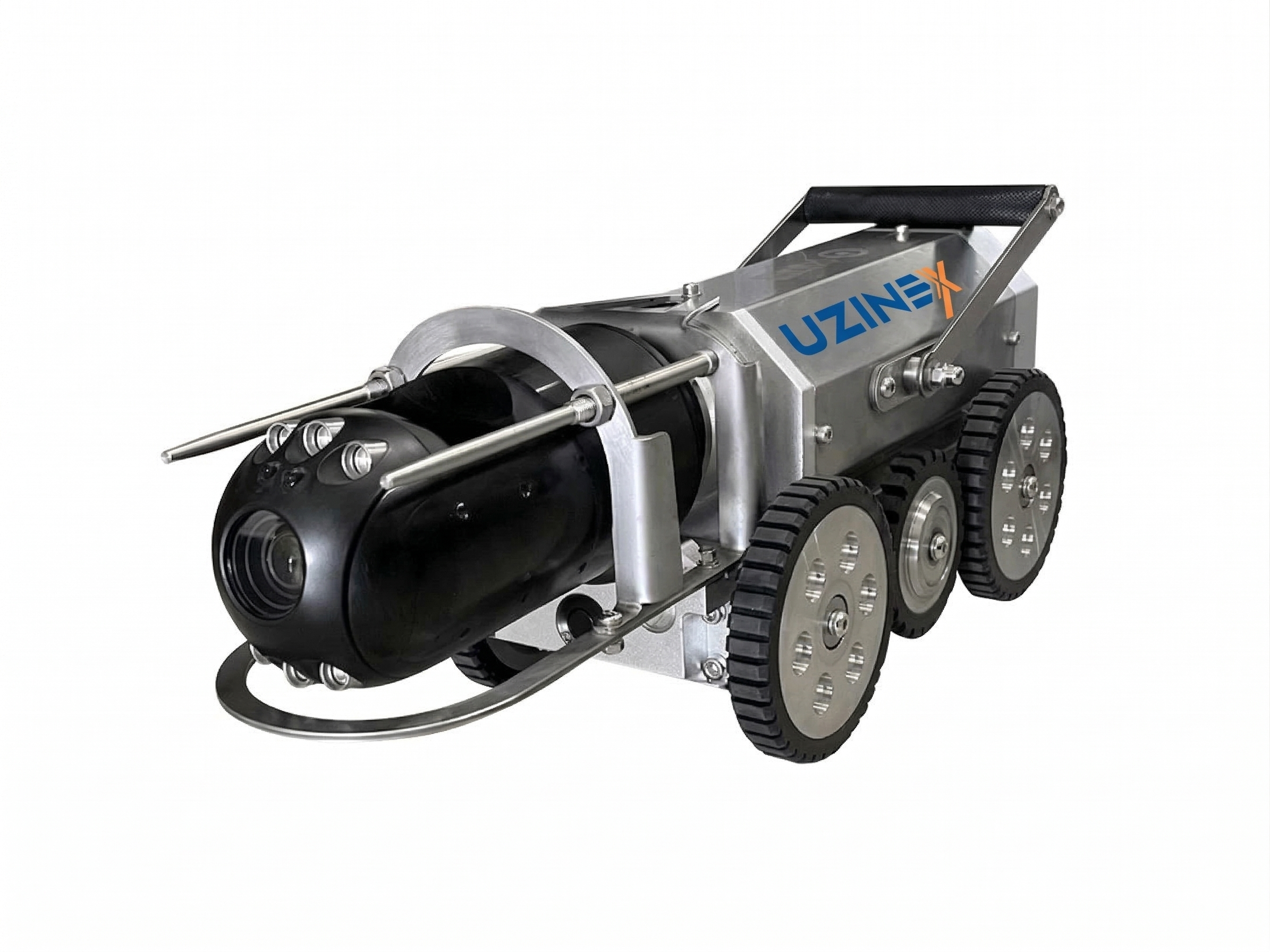

Robot inspecție pale eoliene GT380 — sistemul CCTV industrial conceput specific pentru inspecția internă a palelor turbinelor eoliene, a conductelor de petrol și gaze naturale și a oricărei infrastructuri cu grad ridicat de coroziune, cu diametre cuprinse între 230 mm și 3.500 mm. Dotat cu camera PTZ cu zoom optic 10x, sistem de iluminare circulară distribuită brevetat Jiutai și mecanism anti-răsturnare, acest robot inspecție pale eoliene funcționează stabil în geometria complexă și neregulată a palelor eoliene — unde crawlerii fără anti-rollover se răstoarnă și pierd imaginea.

Iluminarea prin „Distributed Circular Cold Light" — tehnologie exclusiv brevetată de Jiutai — generează un spot luminos circular de mare suprafață, luminozitate ridicată și distribuție uniformă fără puncte de umbră. Spre deosebire de sistemele cu LED-uri concentrate, aceasta face din GT380 un robot inspecție pale eoliene capabil să vizualizeze defectele de suprafață fină — delaminări, fisuri de matrice și separări de fibre — în interiorul palelor compozite lungi de 40–80 m, fără zone de umbră la marginile câmpului vizual. Avantajele Principale ale Robotului Inspecție Pale Eoliene GT380

• Iluminare Circular Cold Light — tehnologie brevetată Jiutai: Sistemul „Distributed Circular Cold Light" generează un spot luminos circular uniform de înaltă luminozitate, fără puncte calde sau zone de umbră. Iluminarea circulară distribuită elimină reflexiile unilaterale din interiorul palelor compozite, asigurând vizualizarea completă a suprafeței interioare fără retușare sau repoziționare pentru compensarea umbrei.

• Anti-răsturnare integrat — stabilitate garantată în pale și conducte înclinate: Mecanismul anti-rollover menține platforma de cameră stabilă indiferent de inclinarea axei de deplasare sau de geometria interioară a palei eoliene. În pale de 50–70 m lungime cu variații de secțiune și inclinare, stabilitatea platformei PTZ este condiția necesară pentru o documentare continuă și fără pierderea imaginii.

• Camera PTZ 2MP cu zoom optic 10x și rotație 360° infinită: Camera PTZ cu focalizare automată, rotație 360° continuă și basculare 220° acoperă complet secțiunea transversală circulară sau ovală a palei eoliene și a conductelor mari. Zoom-ul optic 10x permite apropierea pe orice defect suspect fără repoziționarea crawlerului.

• Cameră duală față + spate: Documentarea concomitentă cu camera frontală PTZ și camera de spate elimină sesiunile duplicate pe același tronson — intrare și retragere acoperă integral starea internă a palei sau conductei în ambele direcții de deplasare.

• Viteză reglabilă 1–25 m/min — adaptabil la ritmul inspecției: Viteza minimă de 1 m/min permite documentarea ultra-lentă și detaliată a zonelor cu defecte identificate, în timp ce viteza maximă de 25 m/min accelerează traversarea secțiunilor intacte și reduce durata totală a sesiunii pe pale lungi.

• Seturi de roți 110/150mm interschimbabile: Două mărimi de roți opționale adaptează crawlerul GT380 la diferite intervale de diametre: roțile de 110mm pentru conductele de 230–600mm și roțile de 150mm pentru conductele și palele de 600–3500mm — un singur sistem acoperă întreaga gamă fără înlocuirea platformei principale.

• Laser și localizator 512Hz — opțional la cerere: Modulul de laser de măsurare și localizatorul 512Hz se pot adăuga la configurația de bază pentru proiectele care necesită dimensionarea geometrică a defectelor sau localizarea precisă pe harta instalației. Ambele sunt disponibile la comandă fără a modifica platforma de bază a crawlerului.

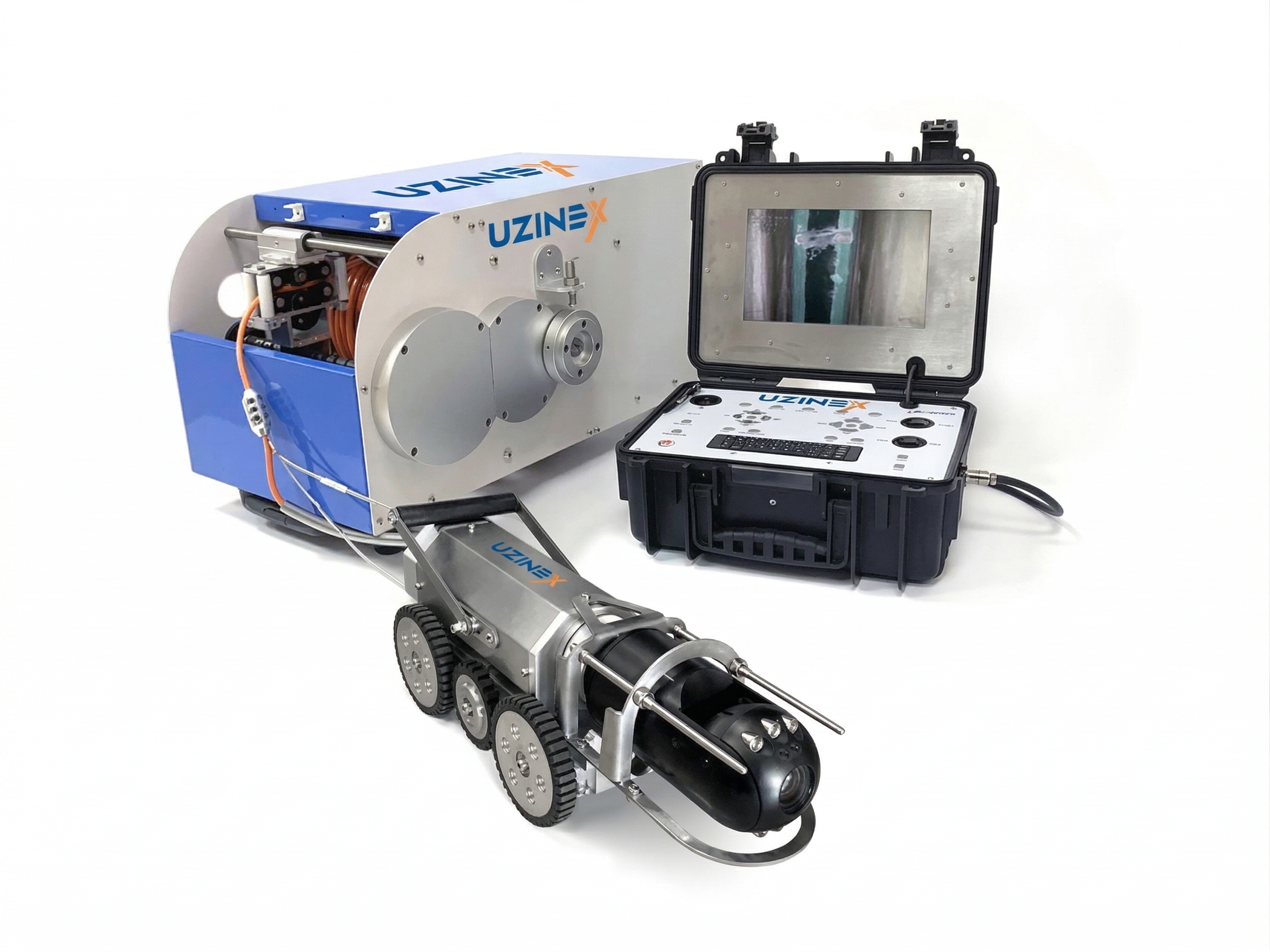

• Rapoarte de inspecție automate și controller tabletă opțional: Sistemul de rapoarte de inspecție integrează video Full HD, fotografii marcate și datele de metraj direct în documentul de inspecție generat automat. Controlerul standard este ecranul de 10 inch; controlerul tabletă este disponibil ca opțiune pentru operarea wireless pe teren.

Specificații Tehnice — Robot Inspecție Pale Eoliene GT380

Aplicații — Unde Este Utilizat Robotul Inspecție Pale Eoliene GT380

Un robot inspecție pale eoliene din seria GT380 este instrumentul standard al echipelor de mentenanță ale parcurilor eoliene care efectuează auditurile periodice de integritate structurală a palelor din fibră de sticlă și material compozit. Inspectarea internă — accesibilă printr-un orificiu de acces de la baza palei — permite detectarea delaminărilor, fisurilor de matrice și infiltrațiilor de apă înainte ca acestea să devină avarii costisitoare.

Iluminarea Circular Cold Light brevetată, unică la acest robot inspecție pale eoliene , compensează absorbția luminii de pereții interiori negri ai palelor compozite, asigurând imagini clare chiar și la 30–40 m distanță de la orificiul de intrare.

În industria petrolieră și a gazelor naturale, acest robot inspecție pale eoliene și conducte industriale este utilizat pentru inspecțiile pe distanțe lungi ale conductelor de transport cu grad ridicat de coroziune internă — coroziune galvanică, pitting, eroziune prin curgere și infiltrații — unde camerele push-rod nu pot ajunge și unde crawlerii fără anti-rollover sunt expuși riscului de basculare în conductele cu lichid rezidual parțial. Explorați gama completă de echipamente industriale Uzinex pentru soluții de inspecție NDT adaptate tuturor tipurilor de infrastructură industrială.

Companiile de mentenanță ale centralelor termoelectrice, ale instalațiilor de generare a energiei regenerabile și ale parcurilor industriale utilizează sisteme de tip robot inspecție pale eoliene GT380 pentru auditurile tehnice anuale impuse de normele de operare și de contractele de asigurare, conform standardelor internaționale de inspecție video nedistructivă . Rapoartele generate automat de sistem sunt compatibile cu formatul solicitat de asigurători și de autoritățile de reglementare din sectorul energetic. Mod de Funcționare — Cum Operează Robotul Inspecție Pale Eoliene GT380

• Acces la pală și lansare crawlere: Crawlerul GT380 este introdus prin orificiul de acces de la baza palei eoliene (turbina în poziție de service, cu pala în jos). Mecanismul anti-rollover se activează automat la introducere — platforma camerei rămâne stabilă indiferent de inclinarea inițială a canalului interior al palei.

• Avans controlat cu viteză reglabilă: Operatorul setează viteza de deplasare la valoarea optimă pentru secțiunea inspectată — 1–5 m/min în zonele cu defecte suspectate sau la baza palei unde solicitarea structurală este maximă, 15–25 m/min pe secțiunile intacte ale palei centrale.

• Iluminare Circular Cold Light și documentare PTZ: Sistemul de iluminare circulară distribuită asigură luminozitate uniformă pe toată circumferința interioară a palei. Camera PTZ rotește 360°, basculează 220° și zoomează optic 10x. Aceasta face din GT380 un robot inspecție pale eoliene precis în documentarea delaminărilor, fisurilor, infiltrațiilor de apă și corpurilor străine din structura compozită.

• Fotografiere și marcare defecte pe metraj: La identificarea unui defect, operatorul fotografiază sau înregistrează video cu un singur buton. Contorul de metraj marchează automat poziția defectului pe lungimea palei — informație critică pentru planificarea intervenției de reparație.

• Retragere cu camera de spate activă: Retragerea crawlerului se face cu camera de spate activă, completând documentarea cu imaginea suplimentară a peretelui posterior al palei în direcția de ieșire — sesiunea acoperă integral secțiunea inspectată fără re-intrare.

• Generare raport și arhivare: Raportul complet de inspecție cu video, fotografii, pozițiile defectelor pe metraj și concluziile de diagnostic se generează automat și se exportă pentru dosarul de mentenanță al turbinei, arhivat alături de istoricul inspecțiilor anterioare.

Întrebări Frecvente despre Robotul Inspecție Pale Eoliene GT380

De ce este necesară inspecția internă a palelor turbinelor eoliene?

Palele turbinelor eoliene sunt componente compozite supuse la solicitări ciclice de încovoiere, torsiune și vibrații timp de 20–25 de ani. Defectele interne — delaminări, fisuri de matrice, separări de fibre — nu sunt vizibile din exterior și nu sunt detectate de inspecțiile vizuale superficiale. Un robot inspecție pale eoliene permite diagnosticarea internă completă înainte de ruperea palei, reducând riscul de avarie majoră și costul înlocuirii sau reparației de urgență de câteva ori față de intervenția planificată. Ce face iluminarea Circular Cold Light diferită față de LED-urile standard?

Sistemele standard cu LED-uri concentrate produc un spot luminos central intens și zone de umbră la periferia câmpului vizual — problematice în interiorul palelor compozite cu pereți absorbanți și geometrie îngustă. Iluminarea „Distributed Circular Cold Light" brevetată Jiutai distribuie uniform lumina pe întreaga circumferință a câmpului vizual al camerei, eliminând punctele de umbră și asigurând vizualizarea uniformă a defectelor de suprafață fină inclusiv la margini. Poate GT380 fi utilizat atât pentru pale eoliene cât și pentru conducte de petrol sau gaze?

Da. Același robot inspecție pale eoliene GT380 inspectează și conductele de petrol și gaze naturale cu diametre de 230–3500mm — aplicații cu grade ridicate de coroziune internă unde camera PTZ cu zoom 10x și anti-rollover asigură documentarea completă. Seturile de roți 110/150mm interschimbabile permit adaptarea la diametre diferite fără înlocuirea platformei de bază. Ce diametru minim și maxim acoperă GT380?

GT380 inspectează structuri cu diametrul interior cuprins între 230 mm și 3.500 mm (9"–138"). Roțile de 110mm acoperă intervalul inferior, iar roțile de 150mm extind capacitatea crawlerului la structurile de diametre mai mari. Intervalul 230–3500mm acoperă integral palele turbinelor eoliene comerciale (diametru interior tipic 300–800mm la bază) și conductele de transport petrol și gaze de mari dimensiuni. Cum se compară GT380 cu GT400Pro pentru inspecția în pale eoliene?

Ambele sisteme au anti-rollover și acoperă diametre mari. GT400Pro aduce 4MP față de 2MP al GT380 și laser standard, potrivit pentru documentarea dimensională precisă. GT380 aduce iluminarea Circular Cold Light brevetată și viteza reglabilă 1–25 m/min — avantaj pentru pale eoliene lungi unde viteza variabilă și iluminarea uniformă pe suprafețe compozite sunt critice. Alegerea depinde de prioritatea cerută: rezoluție 4MP sau iluminare circulară optimizată pentru compozite. De ce să Achiziționezi Robotul Inspecție Pale Eoliene GT380 de la UZINEX?

• Consultanță tehnică gratuită pentru configurarea optimă: Echipa UZINEX analizează tipul turbinei, lungimea palelor, diametrul interior la bază și la vârf și configurează acest robot inspecție pale eoliene cu setul de roți, lungimea de cablu și opțiunile laser/512Hz potrivite flotei dumneavoastră de turbine.

• Livrare, testare și instruire echipă de mentenanță on-site: GT380 este livrat, testat și pus în funcțiune la parcul eolian. Echipa de mentenanță primește instruire completă pentru lansarea crawlerului, operarea camerei PTZ, utilizarea iluminării circulare și generarea rapoartelor tehnice de inspecție.

• Garanție extinsă 60 de luni și suport tehnic sub 36 ore: Fiecare robot inspecție pale eoliene livrat prin UZINEX beneficiază de garanție de 60 de luni și timp de răspuns garantat sub 36 ore — esențial pentru operatorii care au nevoie de un robot inspecție pale eoliene disponibil imediat când turbina intră în fereastra de service.

• Rapoarte conforme cu cerințele asigurătorilor și normelor de operare: Documentația generată de GT380 — video Full HD, fotografii marcate, pozițiile defectelor pe metraj — respectă formatul solicitat de asigurătorii din sectorul energetic eolian și de autoritățile de reglementare din România și UE pentru auditurile tehnice periodice ale turbinelor.

• Piese de schimb și seturi de roți din stoc propriu: Seturi de roți 110mm și 150mm, cabluri de înlocuire și componente de uzură sunt disponibile din stocul propriu UZINEX pentru minimizarea timpilor de nefuncționare între sesiunile de inspecție din sezonul de vârf al auditurilor anuale.

Robot inspecție pale eoliene GT380 — soluția cu iluminare circulară brevetată și anti-răsturnare pentru echipele care auditează pale de turbine eoliene și conducte industriale de 230–3500mm cu documentație Full HD completă, la viteza reglabilă între 1 m/min pentru detaliu și 25 m/min pentru acoperire rapidă.
