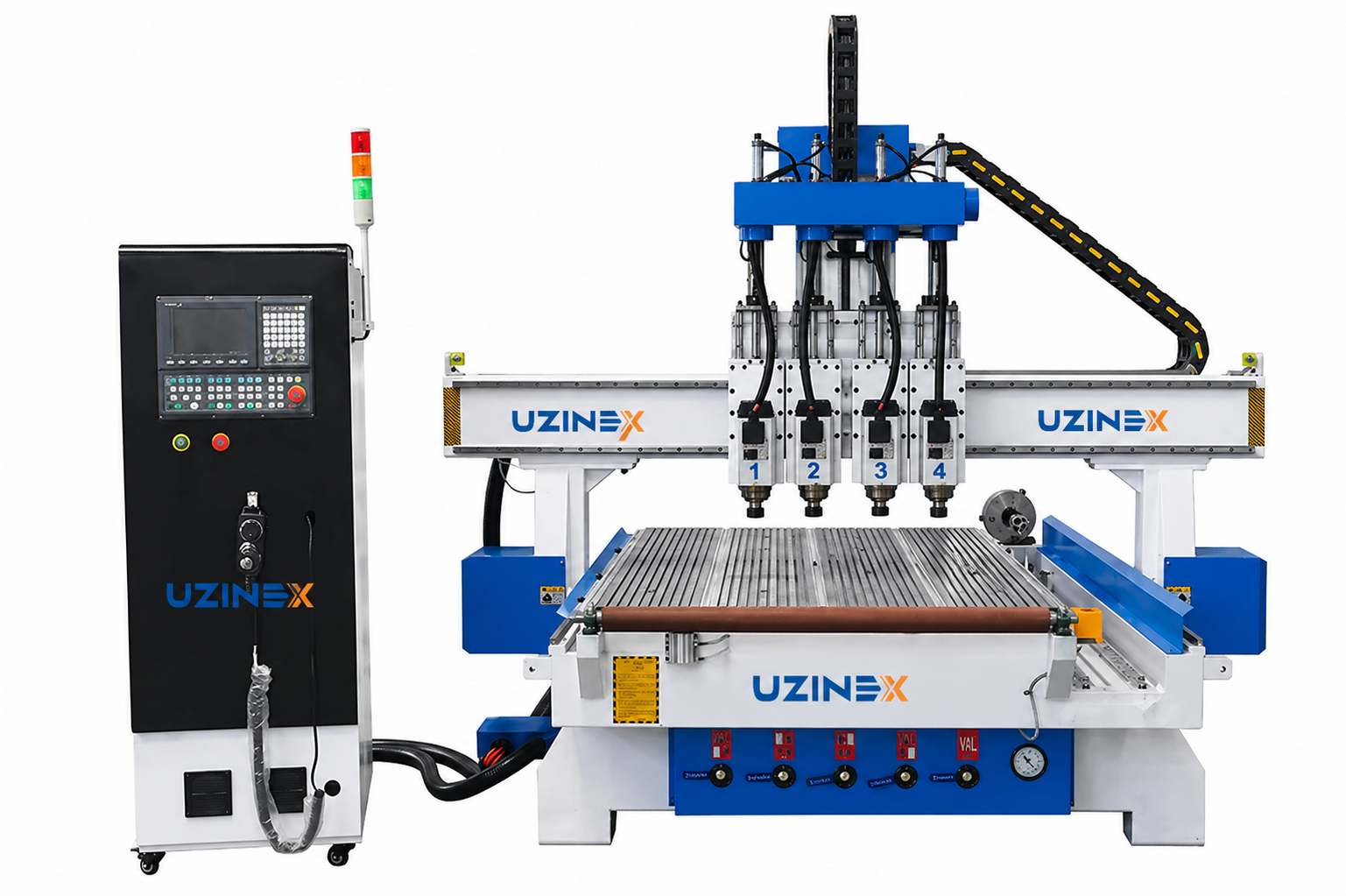

Багатоголовий роутер ЧПК з 4 процесами та поворотним пристроєм

4-головий роутер ЧПК з поворотною віссю — рішення для максимальної продуктивності для майстерень і заводів, що виробляють серії ідентичних деталей з дерева, MDF, ДСП, акрилу чи рекламних матеріалів. 4 незалежні шпинделі 3,5 кВт обробляють 4 деталі одночасно в тому самому програмному циклі — без множення робочої сили чи виробничого простору.

4-головий роутер ЧПК з поворотною віссю постачається зі структурою з ламінованої сталі 10–12 мм, лінійними напрямними 20#, приводом косозубою рейкою на осях X і Y, кульковою передачею TBI на осі Z і кабелями Igus із сертифікатами CE та cUL. Точність повторного позиціонування: ±0,03 мм. Роздільність системи: ±0,0025 мм. Технічні характеристики — 4-головий роутер ЧПК з поворотною віссю

4-головий роутер ЧПК з поворотною віссю конфігурується при складанні пропозиції — переміщення, тип шпинделя, система керування та розмір поворотного пристрою адаптовані до вашого застосування. Безкоштовна технічна консультація доступна. Переваги 4-голового роутера ЧПК з поворотною віссю

• 4× продуктивність — 4 ідентичні деталі за один цикл — 4-головий роутер ЧПК з поворотною віссю обробляє 4 ідентичні деталі одночасно, скорочуючи час виробництва на деталь до чверті порівняно з одношпиндельним роутером з тим самим переміщенням. Для виробників меблів з повторюваними серіями дверей, фасадів шаф чи гравійованих панелей це множення продуктивності означає нижчі витрати на обробку та більшу потужність без додаткових верстатів.

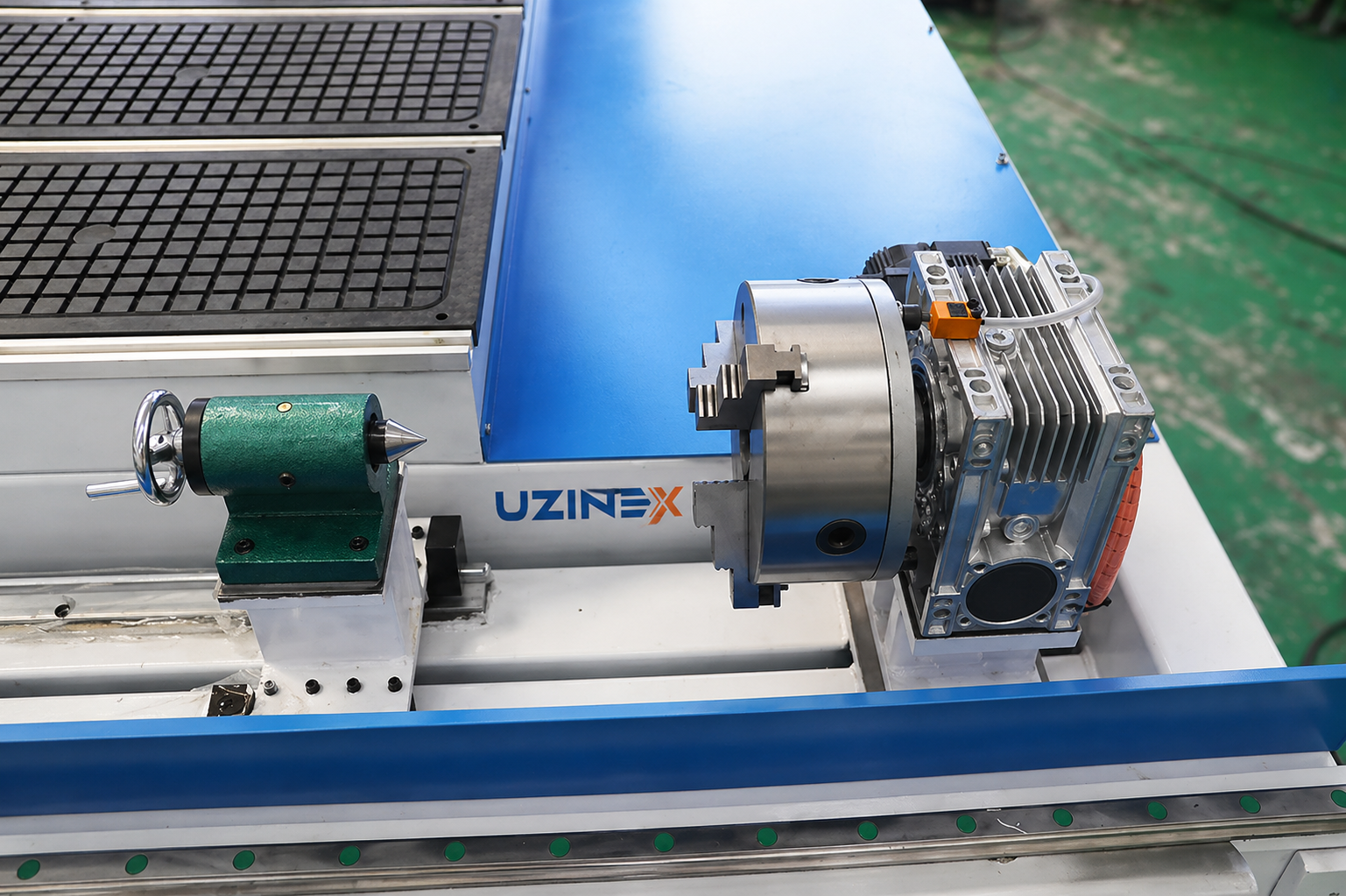

• Поворотний пристрій 300 мм — 3D-різьблення на циліндричних деталях — 4-головий роутер ЧПК з поворотною віссю включає поворотний пристрій діаметром 300 мм, що дозволяє тривимірне фрезерування та гравіювання на деталях з циліндричною геометрією: орнаментальні колони, ніжки столів і стільців, балясини сходів, декоративні стовпи, ручки та круглі орнаменти — на тому самому верстаті, без передачі на окремий токарний верстат ЧПК.

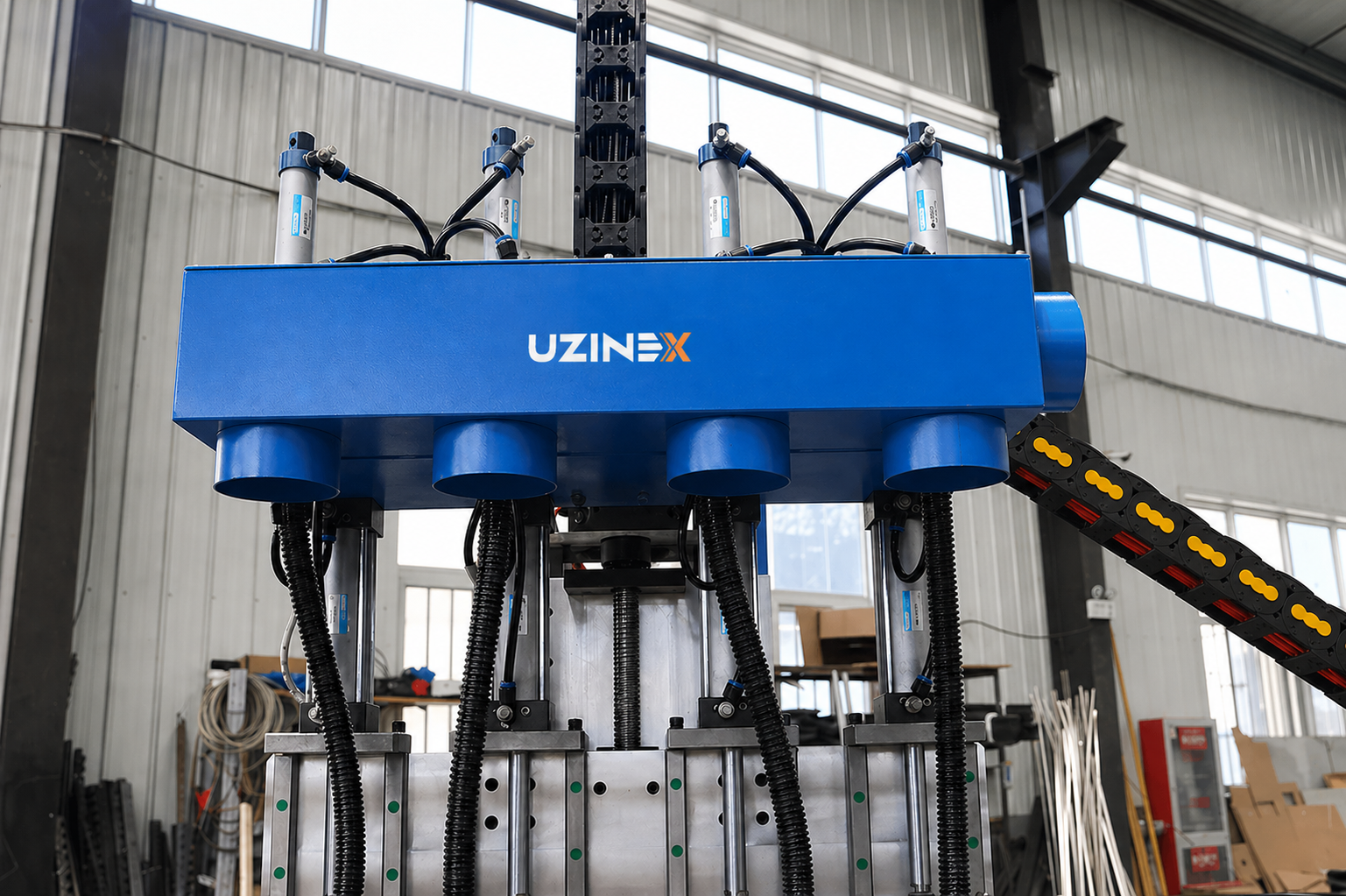

• 4 шпинделі HQD 3,5 кВт, ER20, повітряне охолодження — безперервне виробництво — професійні шпинделі HQD з повітряним охолодженням і кріпленням ER20 приймають фрези з хвостовиками до 13 мм діаметра. Повітряне охолодження усуває систему водяного охолодження та зменшує складність встановлення. Конструкція HQD забезпечує надійність у виробництві протягом довгих змін без перегріву чи втрати швидкості шпинделя під навантаженням.

• Точність ±0,03 мм, роздільність ±0,0025 мм — промислова точність — 4-головий роутер ЧПК з поворотною віссю досягає точності повторного позиціонування ±0,03 мм і роздільності системи ±0,0025 мм, значень, що дозволяють відтворення дрібних деталей у гравіюваннях, ідеальне вирівнювання меблевих з'єднань і точність, необхідну для тривимірних літер і якісних рекламних панелей.

• Лінійні напрямні 20# + косозуба рейка + кулькова передача TBI — референсна кінематика — 4-головий роутер ЧПК з поворотною віссю використовує лінійні напрямні 20# на всіх осях, косозубу рейку на X і Y і кулькову передачу TBI на Z для жорсткості фрезерування. Ця комбінація — галузевий стандарт для виробничих роутерів ЧПК з високими вимогами до точності та довговічності.

• Структура з ламінованої сталі 10–12 мм — жорсткість проти вібрації — корпус 4-голового роутера ЧПК з поворотною віссю з ламінованої сталі 10–12 мм забезпечує жорсткість, необхідну на високих робочих швидкостях без вібрації, що впливала б на якість поверхні чи відтворюваність дрібних деталей в оздобленні.

• Кабелі Igus CE + cUL — довгострокова надійність — кабелі руху Igus із сертифікацією CE та cUL гарантують надійність 4-голового роутера ЧПК з поворотною віссю в безперервному виробництві та відповідність європейським стандартам безпеки, необхідним для публічних закупівель і проєктів з європейськими фондами.

• Гарантія UZINEX 60 місяців — запчастини на складі в Ясах, національна технічна підтримка протягом 24–48 годин, введення в експлуатацію та навчання операторів включені при постачанні.

Застосування та галузі — 4-головий роутер ЧПК з поворотною віссю

Меблева промисловість — основне застосування 4-голового роутера ЧПК з поворотною віссю в Румунії. Міжкімнатні двері з фрезерованими профілями, гравійовані фасади шаф, столи з ніжками, різьбленими на поворотному пристрої, стільці з профільованими спинками, ліжка з декоративними узголів'ями — усе виробляється ефективно з 4 головами, що працюють одночасно. Виробник, що раніше обробляв 4 двері в окремих циклах, зменшує загальний час до чверті, використовуючи 4-головий роутер.

Рекламна промисловість і виготовлення вивісок виграють від швидкості та повторюваності 4-голового роутера ЧПК з поворотною віссю. Чотири набори тривимірних літер, чотири рекламні панелі з гравіюваннями чи чотири набори акрилових логотипів виробляються одночасно за один цикл. Швидкість переміщення 60 м/хв і робоча швидкість до 45 м/хв дозволяють короткі, кастомні цикли з часом виробництва, конкурентним проти ручних альтернатив.

Ремісничо-декоративна промисловість виграє найбільше від інтегрованого поворотного пристрою 4-голового роутера ЧПК з поворотною віссю. Орнаментальні колони, різьблені стовпи, круглі орнаменти, ремісничі об'єкти зі складною 3D-геометрією, рами годинників і сувеніри обробляються на поворотному пристрої з ідеальною повторюваністю та швидкістю, незрівнянно вищою за ручне різьблення. Матеріали, сумісні з 4-головим роутером ЧПК з поворотною віссю

4-головий роутер ЧПК з поворотною віссю обробляє: масив деревини (дуб, бук, ялиця, сосна, горіх), MDF і ДСП для серійного виробництва, багатошарову фанеру, акрил і плексиглас для реклами, спінений PVC (Forex) і дібонд для панелей, поліуретан і XPS для декорацій. У технічних застосуваннях 4-головий роутер також обробляє друковані плати, ізоляційні матеріали та EVA для промислової чи медичної упаковки. Робочий процес — 4-головий роутер ЧПК з поворотною віссю

• Креслення деталі створюється чи імпортується в ПЗ Artcam (чи інше ПЗ, сумісне з G Code / M Code).

• Генеруються траєкторії інструмента для чорнового, напівчистового та чистового оброблення — включно з траєкторією для поворотного пристрою, якщо деталь має циліндричну геометрію.

• Програма G Code передається в контролер DSP A123 (чи Syntec / LNC) 4-голового роутера ЧПК з поворотною віссю.

• 4 ідентичні деталі кріпляться одночасно на столі з вакуумом і T-пазом; циліндрична деталь монтується на поворотному пристрої 300 мм.

• 4-головий роутер ЧПК з поворотною віссю виконує програму — усі 4 голови працюють синхронно, а поворотний пристрій обертає циліндричну деталь відповідно до запрограмованої траєкторії.

• Наприкінці циклу 4 готові деталі розвантажуються одночасно та 4 нові заготовки готуються для наступного циклу.

Часті запитання про 4-головий роутер ЧПК з поворотною віссю

Чи можуть 4 голови 4-голового роутера ЧПК з поворотною віссю працювати незалежно?

У стандартній багатоголовій конфігурації 4-головий роутер ЧПК з поворотною віссю керує 4 головами синхронно на 4 ідентичних деталях — оптимальна конфігурація для серійного виробництва. Якщо ваше застосування вимагає різних деталей, оброблюваних одночасно, UZINEX може сконфігурувати варіант з незалежними головами (мультипроцес) при складанні пропозиції. Зверніться до інженерів UZINEX для вибору конфігурації, придатної для вашого виробництва. Який максимальний розмір циліндричної деталі підтримує поворотний пристрій?

Стандартний поворотний пристрій 4-голового роутера ЧПК з поворотною віссю має діаметр 300 мм. Максимальна довжина циліндричної деталі залежить від обраної конфігурації переміщення X — 1.300 мм, 2.000 мм чи 4.000 мм. Для діаметрів чи довжин, більших за стандартні, UZINEX конфігурує розміри на запит і вказує їх при складанні пропозиції. Чи можна модернізувати 4-головий роутер ЧПК з поворотною віссю системою ATC?

Так. 4-головий роутер ЧПК з поворотною віссю приймає шпинделі ATC 9 кВт (HSK F63) і 12 кВт (ISO30 чи HSK F63) як опцію модернізації над шпинделями HQD 3,5 кВт. Система ATC усуває ручну зміну інструментів між операціями та збільшує рівень автоматизації роутера. UZINEX вказує опції та вартість модернізації при складанні пропозиції. Яка система пиловидалення рекомендована?

4-головий роутер ЧПК з поворотною віссю сумісний із системами пиловидалення 3 кВт, 5,5 кВт і 7,5 кВт, із витяжною головкою, повітроводами та повним комплектом. Рекомендована потужність залежить від оброблюваного матеріалу та частоти використання. UZINEX включає відповідну систему в постачання на запит і вказує її в технічній пропозиції для роутера. Чи придатний 4-головий роутер ЧПК з поворотною віссю для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання ЧПК для проєктів з європейськими фондами — Програма справедливого переходу, цифровізація PNRR, Регіональна програма. Технічна документація для заявки на фінансування надається на запит. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для 4-голового роутера ЧПК з поворотною віссю

4-головий роутер ЧПК з поворотною віссю — капітальна інвестиція з прямим впливом на виробничу потужність і вартість на деталь. UZINEX забезпечує, що ця інвестиція працює на максимальний потенціал з першого дня виробництва.

• Введення в експлуатацію та навчання включені — інженери UZINEX встановлюють і калібрують 4-головий роутер на вашому об'єкті та навчають операторів використанню всіх функцій, включно з поворотним пристроєм 300 мм.

• Кастомна конфігурація при складанні пропозиції — переміщення, тип шпинделя, система керування та розмір поворотного пристрою, обрані для конкретного застосування й обсягу виробництва вашого бізнесу.

• Гарантія 60 місяців — розширене покриття для 4-голового роутера ЧПК з поворотною віссю в безперервному промисловому змінному виробництві.

• Запчастини на складі в Ясах — фрези, підшипники, кабелі доступні негайно, без тривалих зупинок виробництва.

• Національна технічна підтримка протягом 24–48 годин — техніки з загальнонаціональним покриттям і гарантованим часом реагування для 4-голового роутера.

• Придатний для європейських фондів — повна технічна документація для заявок на фінансування POR, PNRR та інших активних програм.

• Транспортування включене — доставка до місця призначення будь-де в Румунії.

4-головий роутер ЧПК з поворотною віссю UZINEX — 4 шпинделі HQD 3,5 кВт, переміщення 1.300×2.500 мм (опції до 2.000×4.000 мм), поворотний пристрій 300 мм, точність ±0,03 мм, 60 м/хв, сталь 10–12 мм, напрямні 20#, кабелі Igus CE+cUL, ПЗ Artcam, гарантія 60 місяців, транспортування та введення в експлуатацію включені по всій Румунії.
