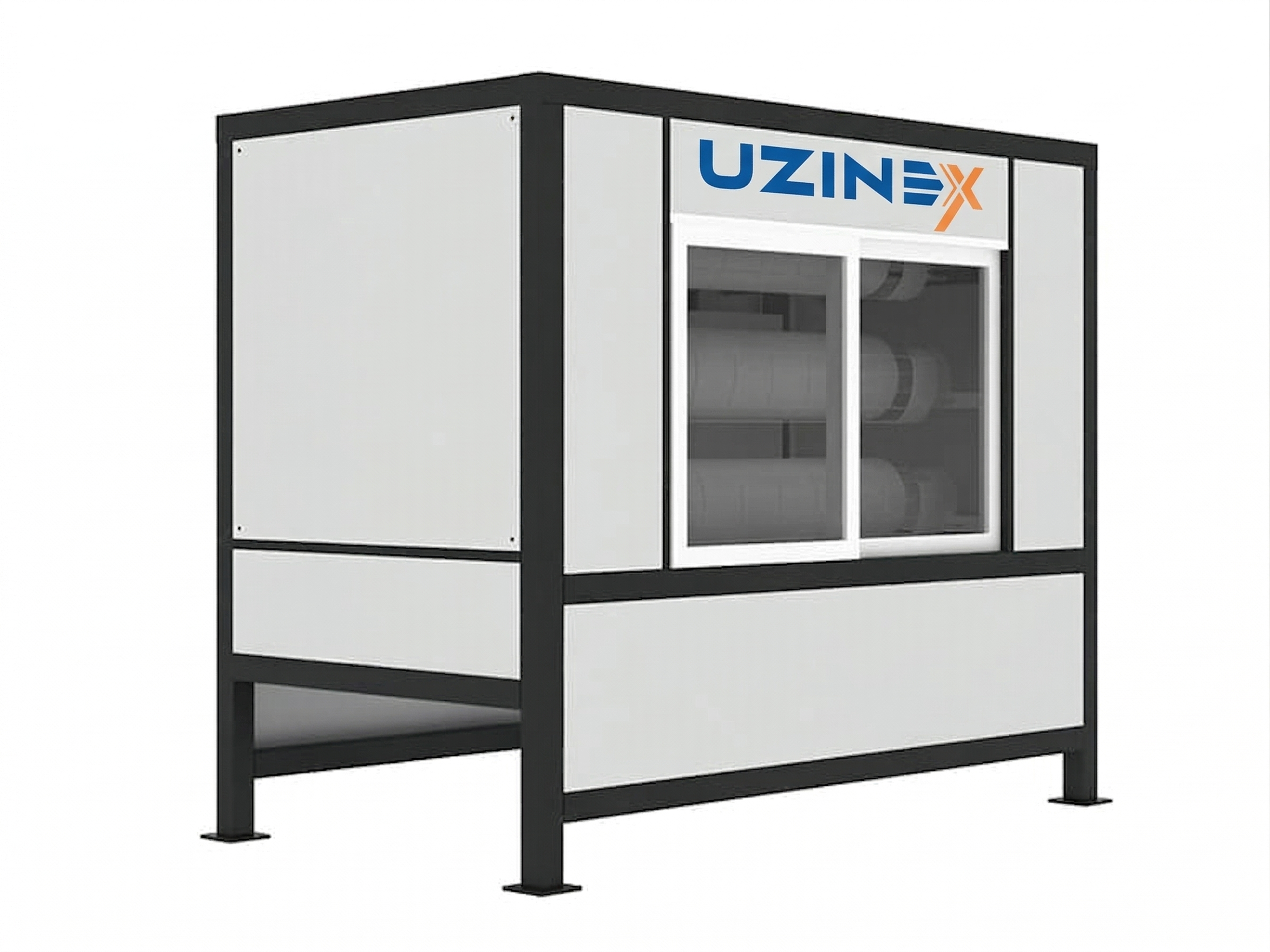

Електростатичний сепаратор для переробки серії RELIABLE DF — обладнання відділення високовольтним електричним полем для точного сортування металів і неметалів із дрібних сумішей 0,04–1мм зі ступенем відновлення 99% і домішками менш ніж 1%. Доступний у чотирьох моделях — DF1500-I, DF1500-II, DF2000-I і DF2000-II — з двоетапним (dual stage) відділенням для максимальної чистоти, цей електростатичний сепаратор для переробки відділяє за різницею електричної провідності матеріали, які неможливо відділити механічними, магнітними чи гравітаційними засобами: алюміній від пластику, мідь від PCB, титан від відходів механічної обробки та метали від фармацевтичних композитних фольг.
Принцип роботи цього електростатичного сепаратора для переробки суто фізичний — високовольтне електричне поле заряджає частинки по-різному відповідно до їхньої провідності, виробляючи окремі траєкторії руху для провідних матеріалів (метали) і непровідних матеріалів (пластики, гума). Жодної хімічної реакції, жодного реагенту, жодної води — сухе відділення зберігає хімічні та фізичні властивості відновлених матеріалів неушкодженими, виробляючи металеві та пластикові фракції, безпосередньо придатні до продажу без додаткових очисних обробок. Ключові переваги електростатичного сепаратора для переробки RELIABLE
• Ступінь відновлення 99% — домішки менш ніж 1%: оптимізована конструкція RELIABLE та обширні дослідження створили електростатичний сепаратор для переробки зі ступенем відновлення 99% — найвищий стандарт для цієї технології. Домішки менш ніж 1% у відновленій металевій фракції дозволяють прямий продаж на ринку вторинних металів без додаткового сортування чи очищення. Для матеріалів із цінним вмістом міді, золота чи срібла з PCB кожен додатковий відсотковий пункт відновлення прямо переходить у додатковий дохід на тонну обробленого матеріалу.
• Двоетапне (dual stage) відділення — максимальна чистота, недосяжна в один етап: серія DF підтримує відділення у два послідовні етапи: перший етап грубо відділяє метал від пластику; другий етап переобробляє проміжну фракцію (матеріали, які не вдалося чітко класифікувати на першому етапі) для додаткової чистоти. Варіанти -II (DF1500-II, DF2000-II) явно сконфігуровані для dual stage — 99% чистоти недосяжні в один етап іншим обладнанням.
• Сухе відділення — без води, без хімічних реагентів: електростатичний процес повністю сухий — жодної краплі води, жодної кислоти, лугу чи розчинника. Це усуває вартість обробки стічних вод, зменшує екологічний слід лінії переробки та зберігає властивості відновлених матеріалів ідентичними властивостям первинних матеріалів — суттєво для міді й алюмінію, що мають відповідати стандартам чистоти постачальників електронної й автомобільної промисловості.
• Діапазон частинок 0,04–1мм — ультрадрібне відділення, неможливе механічними засобами: високовольтне електростатичне поле працює ефективно на частинках розміром 0,04мм (40 мікрометрів) — нижче межі будь-якого механічного чи гравітаційного сепаратора. Це дозволяє відділення мідного пилу від пластикового пилу в гранулаті PCB, алюмінієвого порошку від пластикового порошку в алюміній-пластикових панелях і металевих частинок від прецизійних компонентів, які неможливо відділити інакше.
• Застосовний до 7 категорій матеріалів — від PCB до титанової стружки: серія DF обробляє винятково різноманітний діапазон: алюмінієвий порошок, алюміній-пластикові фольги, алюміній-пластикові панелі, мідь-пластикові суміші, електронні відходи (WEEE), фармацевтичні лотки (блістери з алюмінієм і пластиком) і титанову стружку від аерокосмічної механічної обробки. Це розмаїття матеріалів робить електростатичний сепаратор для переробки DF інвестицією, яку можна задіяти в кількох потоках відходів одночасно.
• Суто фізичний процес — властивості матеріалів залишаються неушкодженими: високовольтне електричне поле не змінює хімічну структуру, склад чи фізичні властивості відділених матеріалів. Мідь, відновлена з PCB, має ту саму чистоту та провідність, що й первинна мідь; алюміній з алюміній-пластикових панелей хімічно ідентичний первинному алюмінію — придатний до продажу за ринковими цінами первинних матеріалів, а не зі знижкою, специфічною для перероблених матеріалів із залишковими домішками.
• Сумісний з усіма дробарками та шредерами RELIABLE: серія DF приймає частинки 0,04–1мм, вироблені лініями дроблення RELIABLE — дрібні гранули з вертикальної дробарки LCP, металевий пил з пластикової дробарки WGD чи дрібні частинки з мідних грануляторів — інтегруючись нативно в повні лінії переробки RELIABLE, дистриб'юйовані UZINEX.
• 4 масштабовані моделі: DF1500-I/II і DF2000-I/II: моделі -I — одноетапні конфігурації для простіших відділень чи як перший етап; моделі -II — двоетапні конфігурації для відділення максимальної чистоти. Ширини 1500мм і 2000мм роликового сепаратора визначають потужність обробки — DF2000-II для високооб'ємних промислових ліній, DF1500-I як вхідна точка для малих і середніх операцій.
Характеристики — електростатичний сепаратор для переробки RELIABLE DF
| Доступні моделі | DF1500-I / DF1500-II / DF2000-I / DF2000-II |
|---|---|
| Принцип відділення | Високовольтне електричне поле — різниця провідності |
| Етапи відділення | Одноетапний (-I) чи двоетапний (-II) |
| Ступінь відновлення | ≥99% |
| Домішки на виході | Менш ніж 1% |
| Діапазон частинок | 0,04–1 мм (40 мікрометрів – 1 міліметр) |
| Тип відділення | Сухе відділення — без води, без хімічних реагентів |
| Оброблювані матеріали | Алюмінієвий порошок, алюміній-пластикові фольги, алюміній-пластикові панелі, мідь-пластикові суміші, WEEE, фармацевтичні лотки (блістери), титанова стружка, гранульовані PCB |
| Передумова | Матеріал попередньо подрібнений до 0,04–1мм (не приймає матеріал >1мм) |
| Кастомізація | Доступна на запит |
Фізичний принцип — як працює електростатичний сепаратор
Розуміння фізичного принципу цього електростатичного сепаратора для переробки суттєве для правильної конфігурації лінії та для передбачення результатів відділення:
• Диференціальне електростатичне заряджання: суміш дрібних частинок (0,04–1мм) рівномірно подається на обертовий ролик сепаратора, під'єднаний до високовольтного джерела. Провідні частинки (метали — мідь, алюміній, титан) швидко розряджаються та падають гравітацією з ролика, слідуючи траєкторії, визначеній гравітацією та відцентровою силою. Непровідні частинки (пластики, гума, скло) зберігають електричний заряд і притягуються до протилежно поляризованого ролика, прилипаючи до його поверхні, поки не будуть відділені очисною щіткою.
• Відділення в перехідній зоні: частинки з проміжною провідністю — напівпровідні чи із забрудненими поверхнями — слідують проміжним траєкторіям між металевою фракцією та пластиковою фракцією, збираючись у середній зоні сепаратора. Це фракція, що живить другий етап відділення в двоетапних (-II) конфігураціях, для додаткового відновлення металу та пластику зі змішаних фракцій.
• Двоетапний ефект: перший етап відділяє грубо; другий етап переобробляє проміжну фракцію з першого етапу. Комбінація виробляє загальну чистоту 99%, недосяжну одним етапом на матеріалах із широким розподілом провідності (як-от PCB зі змінним металевим складом).
Застосування — де використовується електростатичний сепаратор для переробки DF
Електростатичний сепаратор для переробки серії DF — фінальний етап високоточного відділення в лініях переробки PCB та електричних кабелів. Гранулат PCB 0,04–1мм, вироблений дрібними дробарками, містить суміш мідного пилу, пилу скловолокна, порошку епоксидної смоли та частинок інших металів (золото, срібло, паладій) у різних пропорціях — суміш, неможливу відділити магнітними чи гравітаційними засобами. Високовольтне електростатичне поле DF відділяє провідні метали від непровідних неметалів з 99% точністю, виробляючи металевий пил, який можна доставити прямо на заводи рафінування дорогоцінних металів.
Виробники фармацевтичної упаковки та оператори переробки блістерів (алюміній-пластикові лотки з упаковки ліків) використовують цей електростатичний сепаратор для переробки як єдиний життєздатний метод відновлення фармацевтичного алюмінію високої чистоти з алюміній-PVC суміші після подрібнення упаковки. Сухе відділення зберігає чистоту відновленого алюмінію на стандартах фармацевтичної промисловості та харчової упаковки — стандартах, неможливих для досягнення вологим хімічним відділенням. Дослідіть повний асортимент промислового обладнання Uzinex для інтегрованих рішень переробки та відділення.
Аерокосмічна промисловість і майстерні титанової CNC-обробки використовують системи електростатичного сепаратора для переробки типу DF для відновлення титанової стружки та порошку з відходів обробки — матеріалу з ринковою вартістю €15–30/кг, який неможливо відновити механічною фільтрацією чи гравітаційним осадженням при розмірах 0,04–1мм. Сухий електростатичний процес не забруднює відновлений титан водою чи реагентами, зберігаючи чистоту, необхідну для повторного введення в аерокосмічний виробничий процес, відповідно до міжнародних стандартів переробки матеріалів. Сепаратори RELIABLE — повний гід вибору
Асортимент сепараторів RELIABLE, доступний від Uzinex, включає чотири типи з абсолютно різними фізичними принципами — правильний вибір залежить від матеріалу та розміру частинок, що оброблятимуться:
• Електростатичний сепаратор DF (електрична провідність): частинки 0,04–1мм. Для металів + неметалів: мідь + пластик, алюміній + пластик, гранульований PCB, титанова стружка. 99% чистота через dual stage. Не відділяє метали один від одного — відділяє метали від неметалів.
• Вихрострумовий сепаратор (змінне магнітне поле): для кольорових металів (алюміній, мідь, цинк) із сумішей з немагнітними матеріалами чи з пластиком. Частинки 5–100мм. Застосування: кольорова фракція від дроблення радіаторів, алюміній з WEEE.
• Гравітаційний сепаратор (щільність): відділяє матеріали різної щільності через контрольований повітряний потік. Частинки 0,1–10мм. Застосування: відділення гуми від сталевого дроту в гранулаті шин, відділення матеріалів подібного розміру частинок, але різної щільності.
• Повітряний сепаратор (повітряна класифікація): відділяє легкі частинки від важких через повітряний потік. Застосування: видалення пилу та легких фракцій з металевого гранулату, первинне очищення сумішей.
Режим роботи — процес електростатичного відділення з DF
• Підготовка та подача попередньо подрібненого матеріалу: матеріал має бути попередньо подрібнений до розміру частинок 0,04–1мм перед подачею — суттєва умова для роботи електростатичного поля. Матеріал більший за 1мм не обробляється ефективно. Подача виконується вібраційною стрічкою для рівномірного розподілу по всій ширині ролика сепаратора (1500мм чи 2000мм).
• Активація високовольтного електричного поля: високовольтне джерело активує електричне поле на обертовому ролику. Інтенсивність поля регулюється відповідно до типу матеріалу та різниці провідності між компонентами, що відділятимуться — тонше регулювання потрібне для матеріалів подібної провідності (напр. алюмінієві сплави проти деяких провідних полімерів).
• Відділення вздовж диференціальних траєкторій: через дію цього електростатичного сепаратора для переробки провідні частинки (метали) миттєво розряджаються на заземленому ролику та слідують траєкторії, визначеній гравітацією та відцентровою силою, падаючи у збірник металу. Непровідні частинки (пластики) зберігають заряд і прилипають до ролика, поки механічно не будуть відділені щіткою, падаючи у збірник пластику.
• Збір проміжної фракції та другий етап: частинки з проміжною провідністю збираються окремо і, у двоетапних (-II) конфігураціях, подаються на другий етап відділення для максимального відновлення зі змішаної фракції. Комбінований результат двох етапів досягає 99% чистоти.
• Регулювання параметрів для максимальної чистоти: оператор моніторить чистоту зібраних фракцій і регулює інтенсивність електричного поля, швидкість ролика та кут дефлектора для безперервної оптимізації. Система керування дозволяє тонкі налаштування, необхідні для матеріалів із варіаціями складу між партіями.
Часті запитання про електростатичний сепаратор для переробки RELIABLE DF
Чим він відрізняється від вихрострумового сепаратора для відділення кольорових металів?
Вихрострумовий сепаратор відділяє кольорові метали (алюміній, мідь) від немагнітних матеріалів і працює на частинках 5–100мм — придатний для подрібнених радіаторів чи WEEE. Цей електростатичний сепаратор для переробки працює на ультрадрібних частинках 0,04–1мм і відділяє метали від неметалів (не метали один від одного), за електричною провідністю — придатний для гранулату PCB, титанової стружки чи алюмінію з фармацевтичних блістерів, які вихрострумовий сепаратор не може обробити при цьому розмірі частинок. Чи має матеріал бути сухим перед відділенням?
Так — матеріал має бути сухим перед подачею в електростатичний сепаратор. Поверхнева волога на частинках знижує видиму провідність металів і підвищує видиму провідність пластику, порушуючи відділення та знижуючи чистоту фракцій. Лінії переробки, що виробляють вологий (митий) гранулат, включають термічну сушарку чи етап повітряного сушіння перед електростатичним сепаратором. Чи може DF відділити кілька металів один від одного — алюміній від міді, наприклад?
Не прямо — електростатичне поле відділяє провідники від непровідників, а не провідники один від одного. Алюміній і мідь обидва хороші провідники та падатимуть в ту саму металеву фракцію. Для відділення кольорових металів один від одного (алюміній від міді) потрібен окремий етап з вихрострумовим сепаратором чи гравітаційним (за щільністю) відділенням, що використовується в поєднанні з електростатичним сепаратором DF у повних лініях переробки. Діапазон частинок 0,04–1мм — як досягається цей розмір частинок?
Розмір частинок 0,04–1мм отримується через послідовне дрібне дроблення — вертикальна дробарка LCP чи пластикова дробарка WGD виробляють частинки 1–10мм, а млини чи дрібні гранулятори виробляють розмір частинок менш ніж 1мм, необхідний електростатичному сепаратору. Команда UZINEX може спроєктувати повну лінію дроблення та відділення з усіма етапами, необхідними для вашого конкретного матеріалу, від вхідного розміру до чистих вихідних фракцій. Яка прибутковість електростатичного сепаратора для переробки PCB?
PCB містять дорогоцінні метали — мідь (15–30%), золото (50–350 г/тонну), срібло (150–1000 г/тонну) і паладій. За поточними ринковими цінами (мідь ~€8 000/т, золото ~€60 000/кг) кожен додатковий відсотковий пункт відновлення з 1 тонни PCB коштує від кількох сотень до тисяч євро. Різниця відновлення 10–15%, привнесена двоетапним електростатичним сепаратором для переробки над обладнанням без цієї функції, прямо переходить у віддачу інвестиції в електростатичний сепаратор у короткостроковій перспективі — розрахунок доступний від команди UZINEX для ваших конкретних обсягів. Чому купувати електростатичний сепаратор для переробки RELIABLE в UZINEX?
• Безкоштовна консультація для вибору моделі та конфігурації поля: команда UZINEX аналізує матеріал, що відділятиметься, розмір частинок, провідності компонентів і необхідну вихідну чистоту та рекомендує модель DF цього електростатичного сепаратора для переробки з конфігурацією (одно- чи двоетапна), що максимізує відновлення для вашого конкретного застосування.
• Постачання, введення в експлуатацію та калібрування електричного поля включені: кожен електростатичний сепаратор для переробки DF, поставлений через UZINEX, включає повне встановлення, калібрування інтенсивності поля під конкретний матеріал і навчання операторів регулюванню параметрів для різних партій матеріалу.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: гарантія 60 місяців і гарантований час реагування протягом 36 годин забезпечують безперервність лінії відділення — з пріоритетною поставкою зношуваних компонентів і віддаленою технічною підтримкою для оптимізації електричного поля на нових матеріалах.
• Інтегрований у повну екосистему RELIABLE від UZINEX: сепаратор DF під'єднується нативно з вертикальними дробарками LCP і мідними грануляторами з асортименту RELIABLE, дистриб'юйованого UZINEX, дозволяючи проєктування повної лінії від сирих відходів до чистих металевих і пластикових фракцій, з підтримкою з єдиного джерела для всієї інвестиції.
• Обчислювана ROI через вище відновлення дорогоцінних металів: для PCB із вмістом золота та міді додаткове відновлення кількох відсоткових пунктів через двоетапний DF переходить у сотні тисяч євро на рік за промислових обсягів — документований фінансовий аргумент для обґрунтування інвестиції фінансистам чи раді директорів.
Електростатичний сепаратор для переробки RELIABLE DF1500-I/II/2000-I/II — високовольтне електричне поле, сухе відділення без реагентів, dual stage з 99% чистотою та домішками менш ніж 1%, для ультрадрібних частинок 0,04–1мм у гранулаті PCB, алюміній-пластикових фольгах, мідь-пластикових сумішах, фармацевтичних лотках і титановій стружці, де жоден інший метод відділення не досягає цієї комбінації чистоти та розміру частинок.
