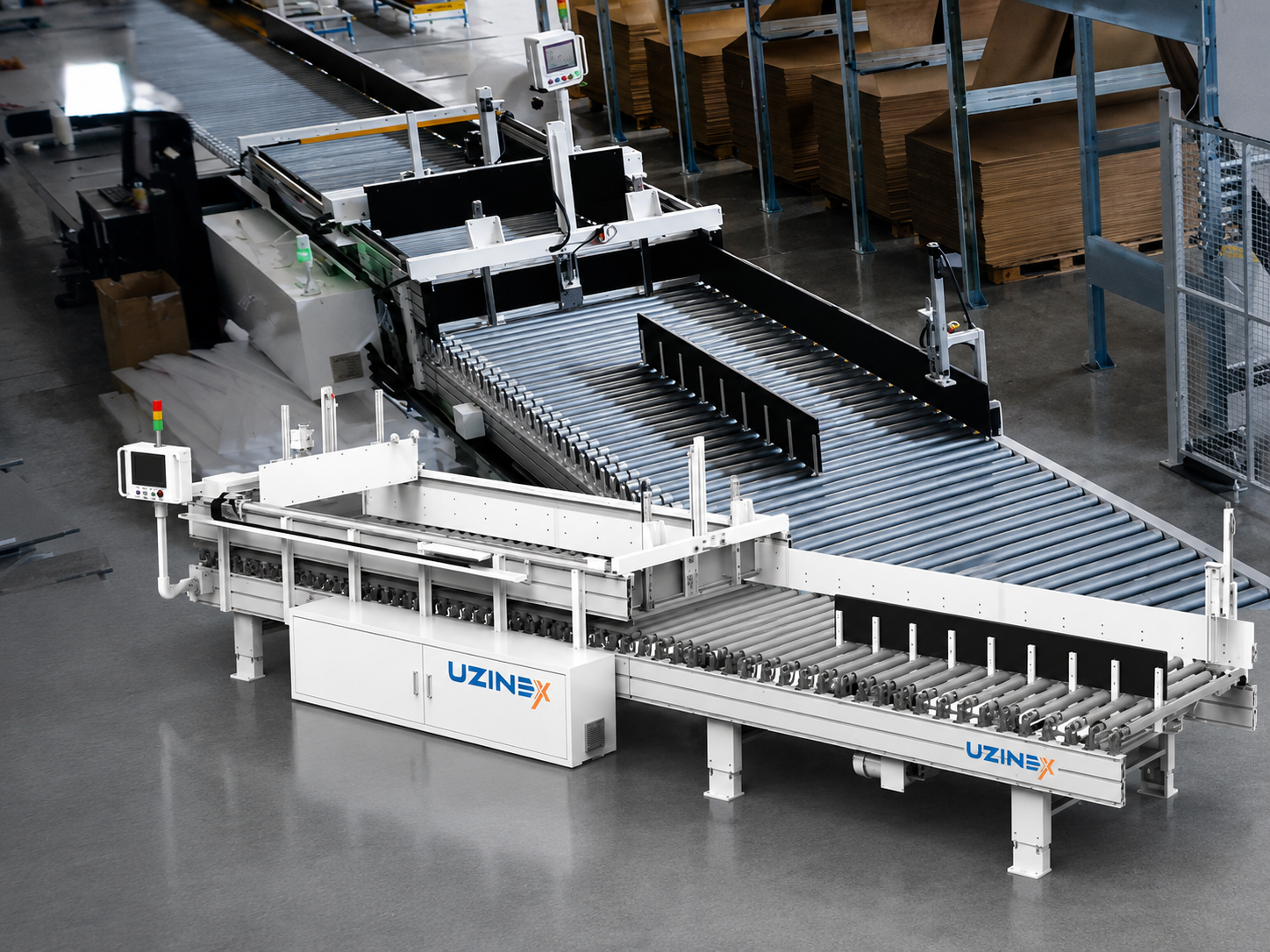

Measuring-3015 — це автоматична вимірювальна станція, розроблена для інтеграції в автоматичні лінії пакування. Вона вимірює довжину й ширину заготовок без переривання виробничого потоку й передає дані прямо на автоматичну машину різання картону — повністю усуваючи ручне вимірювання й ручне введення розмірів. З діапазоном вимірювання 350–2800 мм по довжині й 200–1200 мм по ширині ця автоматична вимірювальна станція покриває весь діапазон розмірів виробів, оброблюваних на лініях пакування FQ-P01, FQ-P02 і Cutting-2518 в портфелі UZINEX.
Трансмісія використовує срібні валки, покриті гумою, стійкою до зносу й розчинників, забезпечуючи плавне й стабільне транспортування заготовок через зону вимірювання без зупинок чи вібрації, а безперервне регулювання швидкості через змінну частоту дозволяє узгодити швидкість подачі з ритмом кожної виробничої лінії. При продуктивності 4–6 шт/хвилину автоматична вимірювальна станція Measuring-3015 не є вузьким місцем у виробничому потоці й може бути налаштована з присвяченими аксесуарами для доповнення лінії.
Ключові переваги автоматичної вимірювальної станції Measuring-3015
• Автоматичне вимірювання без переривання виробництва — станція Measuring-3015 працює безперервно без пауз між заготовками, вимірюючи довжину й ширину кожного виробу під час проходження конвеєром і передаючи дані одразу на машину різання картону — усуваючи мертвий час, властивий ручному вимірюванню.
• Пряма передача даних на машину різання — виміряні розміри надсилаються автоматично на автоматичну машину різання картону (Cutting-2518 чи еквівалент), яка одразу обчислює й виробляє правильну коробку за розмірами виміряного виробу, без ручного введення даних і без ризику людської помилки.
• Діапазон вимірювання 350–2800 мм по довжині, 200–1200 мм по ширині — покриває весь діапазон розмірів виробів у меблевій, побутової техніки, технічних компонентів і споживчих товарів галузях, від малих посилок до об'ємних виробів.
• Трансмісія зі срібними валками, стійкими до зносу й розчинників — спеціальна гума транспортувальних валків зберігає властивості зчеплення й стабільності протягом усього терміну служби обладнання, без деградації, спричиненої контактом із розчинниками чи абразивними матеріалами, поширеними в промислових середовищах.
• Безперервне регулювання швидкості через змінну частоту — безступеневе керування швидкістю подачі через частотний інвертор дозволяє досконало синхронізувати станцію Measuring-3015 з ритмом низхідної виробничої лінії, незалежно від варіацій швидкості в підключених машинах.
• Проста, ефективна та інтелектуальна експлуатація — простий інтерфейс експлуатації й повністю автоматична робота зменшують потребу у втручанні оператора до мінімуму, дозволяючи персоналу зосередитися на інших етапах виробничого процесу.
Технічні характеристики — автоматична вимірювальна станція Measuring-3015
| Параметр | Специфікація |
|---|---|
| Модель | Measuring-3015 |
| Тип обладнання | Автоматична вимірювальна станція довжини й ширини заготовок |
| Діапазон вимірювання довжини (мм) | 350–2800 |
| Діапазон вимірювання ширини (мм) | 200–1200 |
| Вихідна продуктивність (шт/хв) | 4–6 |
| Зовнішні розміри (мм) | 6750 × 2100 × 1950 |
| Система трансмісії | Срібні валки з гумою, стійкою до зносу й розчинників |
| Керування швидкістю | Змінна частота — безперервне безступеневе регулювання |
| Передача даних | Автоматична на підключену машину різання картону |
| Режим роботи | Безперервний, без переривань між заготовками |
| Ідентифікація замовлення | Сканування QR-коду (Scan Code) |
Аксесуари й додаткове обладнання для вимірювальної станції Measuring-3015
Автоматична вимірювальна станція Measuring-3015 може бути налаштована з рядом допоміжного обладнання, що доповнює лінію пакування, покриваючи кожен етап процесу — від групування й транспортування виробів до складання кришки коробки й вставлення картону. Кожен аксесуар розроблений для прямої інтеграції в лінію, зі сумісними стандартними розмірами й навантаженнями до 100 кг на платформу.
ZB-3015 — Робочий стіл для групування пачок (Package Table)
Робочий стіл ZB-3015 — це вузол подачі лінії, де оператор групує вироби чи пачки перед їх входом у вимірювальну станцію. З розмірами 3000×2200×850 мм і максимальним навантаженням 100 кг він пропонує щедру робочу поверхню для організації й підготовки посилок великого формату. Двигун 1,5 кВт транспортує вироби до вимірювальної станції без ручного зусилля.
| Параметр | Специфікація |
|---|---|
| Модель | ZB-3015 |
| Тип | Робочий стіл для групування пачок |
| Зовнішні розміри (мм) | 3000 × 2200 × 850 |
| Максимальне навантаження | ≤ 100 кг |
| Потужність двигуна (кВт) | 1,5 |
ZX-3015 — Платформа транспортування для пакування (Packing Platform)
Транспортувальна платформа ZX-3015 забезпечує контрольоване перенесення виробів між станціями лінії пакування. З розмірами 3000×1850×850 мм, максимальним навантаженням 100 кг і двигуном 0,75 кВт вона є з'єднувальним компонентом, що підтримує безперервний потік заготовок між вимірювальною станцією, машиною різання картону й власне станціями пакування.
| Параметр | Специфікація |
|---|---|
| Модель | ZX-3015 |
| Тип | Транспортувальна платформа для пакування |
| Зовнішні розміри (мм) | 3000 × 1850 × 850 |
| Максимальне навантаження | ≤ 100 кг |
| Потужність двигуна (кВт) | 0,75 |
FG-3015 — Інтелектуальна машина складання кришки (Intelligent Clamshell Machine)
Інтелектуальна машина складання кришки FG-3015 автоматично виконує відкриття й закриття кришки коробки під час процесу пакування, усуваючи ручне втручання на цьому етапі. З розмірами 3000×1850×850 мм, навантаженням 100 кг і двигуном 1,15 кВт вона є компонентом, що автоматизує одну з найчастіших ручних операцій у процесі пакування об'ємних виробів.
| Параметр | Специфікація |
|---|---|
| Модель | FG-3015 |
| Тип | Інтелектуальна машина складання кришки |
| Зовнішні розміри (мм) | 3000 × 1850 × 850 |
| Максимальне навантаження | ≤ 100 кг |
| Потужність двигуна (кВт) | 1,15 |
ZP-3015 — Машина вставлення картону (Paper Threading Machine)
Машина вставлення картону ZP-3015 автоматично вводить лист картону чи картон навколо виробу перед запечатуванням — суттєвий етап у лініях пакування плоским картоном, де картон має бути точно спозиційований відносно виробу перед складанням і запечатуванням. З розмірами 3000×1300×850 мм, навантаженням 100 кг і двигуном 0,75 кВт вона є компактним компонентом, що автоматизує ручне вставлення картону.
| Параметр | Специфікація |
|---|---|
| Модель | ZP-3015 |
| Тип | Машина вставлення картону |
| Зовнішні розміри (мм) | 3000 × 1300 × 850 |
| Максимальне навантаження | ≤ 100 кг |
| Потужність двигуна (кВт) | 0,75 |
Інтеграція вимірювальної станції Measuring-3015 в лінію пакування UZINEX
Автоматична вимірювальна станція Measuring-3015 — це вхідний компонент ліній пакування FQ-P01 і FQ-P02 в портфелі UZINEX, де ідентифікація розмірів виробу потрібна для автоматичного розрахунку коробки. У повному потоці вироби проходять через стіл групування ZB-3015, переносяться на платформу ZX-3015, вимірюються автоматично на Measuring-3015, після чого розміри передаються прямо на Cutting-2518, який виробляє відповідну коробку.
Машина вставлення картону ZP-3015 і машина складання кришки FG-3015 доповнюють потік у власне зоні пакування, автоматизуючи етапи позиціонування картону й маніпулювання кришкою коробки. Повна конфігурація з усіма аксесуарами практично усуває всі ручні втручання з лінії пакування, досягаючи високого ступеня автоматизації, сумісного з вимогами ліній FQ-P01 (98% автоматизації) і FQ-P02.
Чому UZINEX для автоматичної вимірювальної станції та аксесуарів лінії пакування
• Безкоштовна технічна консультація для повної конфігурації лінії — UZINEX оцінює наявний виробничий потік, типологію пакованих виробів і вже встановлене обладнання, щоб рекомендувати оптимальну конфігурацію вимірювальної станції та аксесуарів, потрібних для досягнення бажаного ступеня автоматизації.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — станція Measuring-3015 і всі обрані аксесуари доставляються, встановлюються й вводяться в експлуатацію в приміщенні клієнта технічною командою UZINEX, з повним калібруванням і навчанням оператора.
• Розширена гарантія 60 місяців — гарантія включена на весь ряд обладнання, з технічною підтримкою, доступною на весь гарантійний період, і виїзним втручанням чи відеодопомогою менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — виїзне втручання чи сеанс відеодіагностики менш ніж за 36 годин від запиту, з присвяченою телефонною лінією 24/7 для клієнтів UZINEX.
• Інтелектуальний посібник на основі ШІ включений — повна документація з експлуатації, профілактичного обслуговування й усунення несправностей з допомогою ШІ для всього обладнання в лінії.
• Повна придатність для європейських фондів — UZINEX надає повну документацію й підтримку для закупівлі з фінансуванням ЄС, NRRP чи структурними фондами.
Автоматична вимірювальна станція Measuring-3015, налаштована з аксесуарами ZB-3015 (стіл групування пачок), ZX-3015 (транспортувальна платформа), FG-3015 (машина складання кришки) і ZP-3015 (машина вставлення картону), формує повну інфраструктуру транспортування й вимірювання автоматичних ліній пакування — усуваючи ручне вимірювання, автоматично передаючи розміри на машину різання картону й забезпечуючи безперервний потік виробів через усі етапи процесу пакування.
