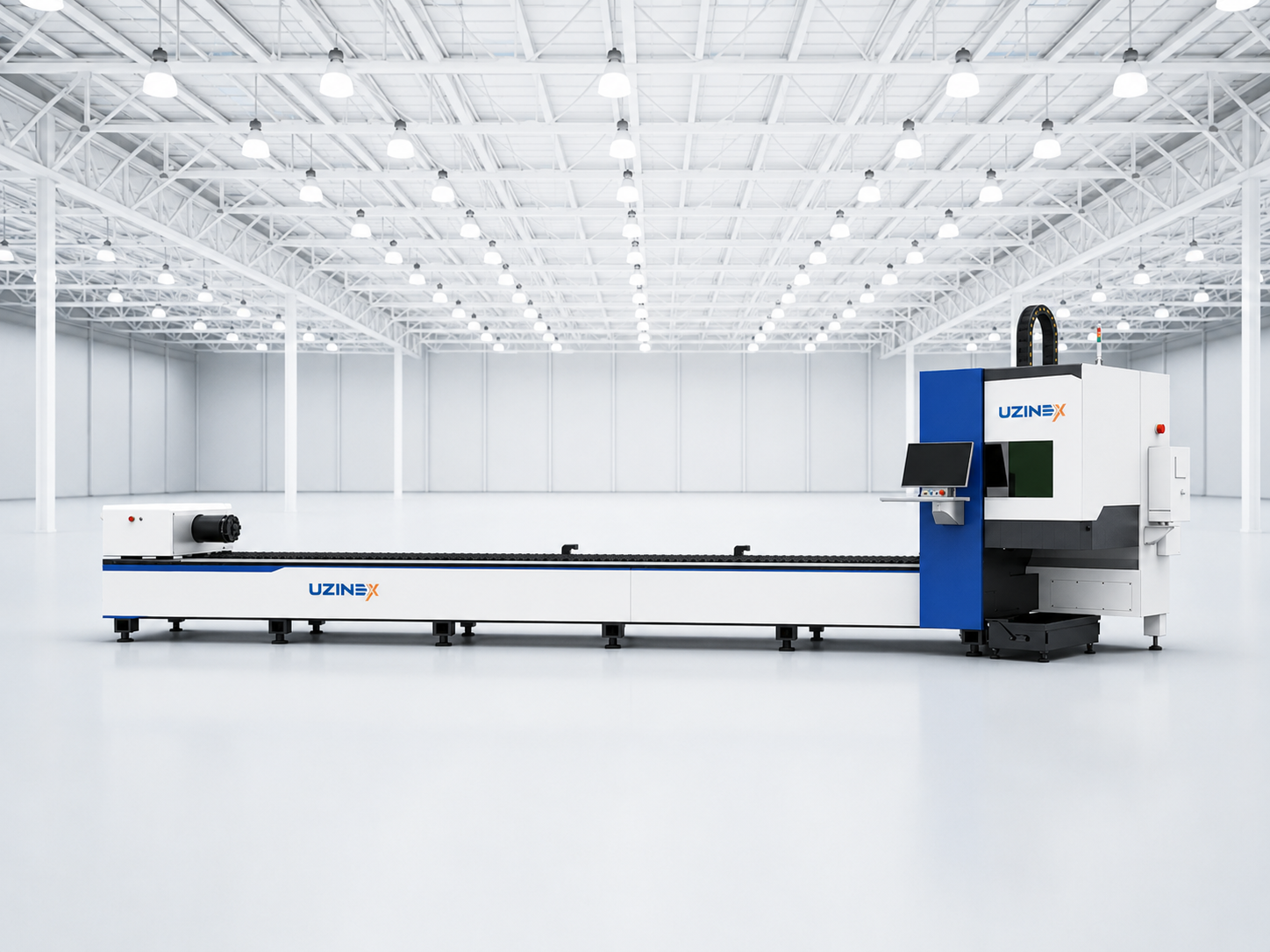

Серія WyTube DC — це лазерний різальний верстат для труб і профілів із системою з 2 синхронізованих патронів (dual chuck), розроблений для виробників металоконструкцій, сталевих меблів, фітнес-обладнання, автомобільної промисловості та будівництва, що ріжуть великі обсяги круглих, квадратних, прямокутних труб і спеціальних профілів. З точністю різання ±0,05 мм, сумісністю з 80 типами профілів, максимальним діаметром 800 мм і 4-осьовою різальною головкою для фасочних різів 0–45°, цей лазерний різальний верстат для труб і профілів охоплює повний діапазон промислових застосувань трубного різання, від малих профілів 20×20 мм до труб діаметром 800 мм.
Система з 2 синхронізованих патронів лазерного різального верстата для труб і профілів серії WyTube DC забезпечує, що труба підтримується та обертається одночасно обома патронами протягом усього циклу різання, усуваючи згинальну деформацію, характерну для довгих труб, підтримуваних в одній точці, і зберігаючи точність ±0,05 мм незалежно від довжини та діаметра оброблюваної труби.
Ключові переваги лазерного різального верстата для труб і профілів серії WyTube DC
• Система із синхронізованим подвійним патроном — точність ±0,05 мм по всій довжині — лазерний різальний верстат для труб і профілів серії WyTube DC використовує 2 синхронізовані патрони Siemens 420, що обертають і подають трубу одночасно, усуваючи відхилення, спричинені згинанням довгих труб, і зберігаючи точність різання ±0,05 мм на довжинах до 4000 мм.
• Сумісність з 80 типами профілів — круглі, квадратні, прямокутні, спеціальні — спеціальна система ЧПК для різання труб лазерного різального верстата для труб і профілів підтримує 80 різних типів профілів, зі швидкою реконфігурацією між типами через зміну кулачків патрона та вибір профілю в програмному забезпеченні.
• 4-осьова різальна головка — фасочні різи 0–45° — 4-осьова різальна головка Precitec Німеччина / Raytools Швейцарія дозволяє фасочні різи під будь-яким кутом між 0° і 45°, суттєві для підготовки зварних з'єднань (фаскування) безпосередньо в циклі лазерного різання, без вторинних операцій фаскування.
• Максимальний діаметр 800 мм на моделі WyTube 80 — лінійка моделей охоплює від мінімального профілю 20×20 мм до максимального діаметра 800 мм на моделі DC 80, придатного для труб великого діаметра, що використовуються в офшорних конструкціях, промисловій гідравліці та будівництві великого обладнання.
• Система автоматичної подачі — скорочення часу подачі на 30–50% — система автоматичної подачі труб скорочує час подачі на 30–50% порівняно з ручним маніпулюванням, з автоматичним налаштуванням об'єму повітря для точного позиціонування труб різних діаметрів і довжин.
• Технологія мінімального залишкового матеріалу (Ultra-Short Tail) — спеціальне програмне забезпечення оптимізації циклу різання мінімізує довжину залишку матеріалу на кінці труби, зменшуючи втрати матеріалу порівняно зі звичайними системами, що залишають довші, непридатні залишки.
• Точність подачі ±0,1 мм — точне позиціонування довжин різання — точність подачі ±0,1 мм забезпечує, що кожна вирізана деталь має точно запрограмовану довжину, суттєву для серійного виробництва деталей, де накопичення похибок довжини породжувало б проблеми складання.
Технічні характеристики лазерного різального верстата для труб і профілів серії WyTube DC
| Параметр | DC 30 | DC 40 | DC 50 | DC 60 | DC 80 |
|---|---|---|---|---|---|
| Максимальний діаметр круглої труби (мм) | 300 | 400 | 500 | 600 | 800 |
| Мінімальний діаметр круглої труби (мм) | 20 | 20 | 20 | 20 | 20 |
| Мінімальний квадратний профіль (мм) | 20 × 20 | 20 × 20 | 20 × 20 | 20 × 20 | 20 × 20 |
| Товщина стінки (мм) | 30–40 | 30–40 | 30–40 | 30–40 | 30–40 |
| Макс. довжина матеріалу (мм) | 100–4000 | 100–4000 | 100–4000 | 100–4000 | 100–4000 |
| Точність різання (мм) | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Точність подачі (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Діаметр патрона (мм) | 310 | 430 | 555 | 685 | 915 |
| Кількість патронів | 2 (подвійний патрон) Siemens 420 | 2 (подвійний патрон) Siemens 420 | 2 (подвійний патрон) Siemens 420 | 2 (подвійний патрон) Siemens 420 | 2 (подвійний патрон) Siemens 420 |
| Різальна головка | 4 осі, фаска 0–45° — Precitec / Raytools | 4 осі, фаска 0–45° — Precitec / Raytools | 4 осі, фаска 0–45° — Precitec / Raytools | 4 осі, фаска 0–45° — Precitec / Raytools | 4 осі, фаска 0–45° — Precitec / Raytools |
| Підтримувані типи профілів | 80 типів — круглі, квадратні, прямокутні, спеціальні | 80 типів — круглі, квадратні, прямокутні, спеціальні | 80 типів — круглі, квадратні, прямокутні, спеціальні | 80 типів — круглі, квадратні, прямокутні, спеціальні | 80 типів — круглі, квадратні, прямокутні, спеціальні |
| Лазерне джерело | IPG / Raycus 1–6 кВт | IPG / Raycus 1–6 кВт | IPG / Raycus 1–6 кВт | IPG / Raycus 1–6 кВт | IPG / Raycus 1–6 кВт |
| Система керування ЧПК | Спеціальне різання труб — бібліотека 80 профілів | Спеціальне різання труб — бібліотека 80 профілів | Спеціальне різання труб — бібліотека 80 профілів | Спеціальне різання труб — бібліотека 80 профілів | Спеціальне різання труб — бібліотека 80 профілів |
| Автоматична подача | Автоматична стійка — скорочення часу на 30–50% | Автоматична стійка — скорочення часу на 30–50% | Автоматична стійка — скорочення часу на 30–50% | Автоматична стійка — скорочення часу на 30–50% | Автоматична стійка — скорочення часу на 30–50% |
| Технологія залишку | Ultra-Short Tail — мінімальний залишковий матеріал | Ultra-Short Tail — мінімальний залишковий матеріал | Ultra-Short Tail — мінімальний залишковий матеріал | Ultra-Short Tail — мінімальний залишковий матеріал | Ultra-Short Tail — мінімальний залишковий матеріал |
Матеріали та профілі, сумісні з лазерним різальним верстатом для труб і профілів серії WyTube DC
Круглі труби — лазерний різальний верстат для труб і профілів серії WyTube DC обробляє круглі труби діаметром від 20 мм до 800 мм (модель DC 80), виготовлені з вуглецевої сталі, нержавіючої сталі, алюмінію та інших металів. Система із синхронізованим подвійним патроном забезпечує рівномірне обертання та усунення радіального биття навіть на трубах з незначною овальністю, зберігаючи точність різання ±0,05 мм.
Квадратні та прямокутні профілі — квадратні профілі (від 20×20 мм) і прямокутні профілі фіксуються у спеціальних кулачках патрона та точно обертаються на 0°, 90°, 180° і 270° для різів на кожній грані. Спеціальне програмне забезпечення ЧПК автоматично керує послідовністю обертань, потрібних для кожного типу різу на квадратному чи прямокутному профілі.
Спеціальні профілі — лазерний різальний верстат для труб і профілів серії WyTube DC підтримує 80 типів профілів, включно з формами L, T, H, C та іншими спеціальними формами, зі спеціальними кулачками патрона, доступними для профілів, що часто використовуються замовником. Програмне забезпечення ЧПК включає повну бібліотеку з 80 типів з попередньо заданими параметрами різання.
Застосування та галузі для лазерного різального верстата для труб і профілів серії WyTube DC
Лазерний різальний верстат для труб і профілів серії WyTube DC призначений для виробників, що обробляють великі обсяги металевих труб і профілів для конструкцій, меблів, фітнесу, автопрому та будівництва. Порівняно з традиційним різанням пилою чи плазмою, лазерне різання забезпечує чисті кромки без задирок, точність ±0,05 мм і здатність вирізати складні форми (отвори, вирізи, профілі з'єднань) безпосередньо в тому самому циклі різання.
Виробники металевих меблів і фітнес-обладнання використовують лазерний різальний верстат для труб і профілів серії WyTube DC для точного різання круглих і квадратних профілів з інтегрованим фаскуванням для зварних з'єднань, усуваючи окремі процеси фаскування та знижуючи загальну вартість виробництва рам і конструкцій.
Галузь металоконструкцій і виробники офшорних конструкцій використовують моделі DC 60 і DC 80 лазерного різального верстата для труб і профілів для обробки труб великого діаметра (600–800 мм) з товстими стінками, де точність і здатність робити фасочні різи для сідлових чи косих з'єднань є обов'язковими технічними вимогами.
Як працює лазерний різальний верстат для труб і профілів серії WyTube DC
1. Автоматична подача зі стійкою завантаження — труби чи профілі подаються автоматично зі стійки завантаження в патрони лазерного різального верстата для труб і профілів, з автоматичним налаштуванням об'єму повітря для центрування матеріалу; скорочення часу на 30–50% порівняно з ручною подачею.
2. Синхронізоване кріплення в подвійному патроні — обидва патрони Siemens кріплять матеріал одночасно та синхронно, з точністю позиціонування, що забезпечує вирівнювання осі труби з віссю обертання верстата.
3. ЧПК-програмування та вибір профілю — оператор обирає тип профілю (з 80 доступних) та імпортує програму різання; система автоматично розраховує послідовність обертань і подач, потрібних для кожного різу.
4. Різання 4-осьовою головкою та інтегроване фаскування — 4-осьова різальна головка виконує перпендикулярні та фасочні різи (0–45°) без ручного перепозиціонування; фаскування для зварних з'єднань виконується в тому самому циклі, що й різання довжини.
5. Технологія Ultra-Short Tail для мінімального залишку — програмне забезпечення оптимізує послідовність різання для мінімізації довжини кінцевого залишку матеріалу, зменшуючи втрати порівняно зі звичайними системами.
6. Вивантаження готових деталей — деталі, вирізані з точністю ±0,05 мм, вивантажуються готовими до зварювання чи складання без вторинних операцій очищення чи коригування кромок.
Часті запитання про лазерний різальний верстат для труб і профілів серії WyTube DC
Яку перевагу дає система з подвійним патроном над одинарним патроном?
Одинарний патрон підтримує та обертає матеріал з одного кінця; на довгих трубах (понад 2–3 метри) чи важких трубах вільний кінець згинається під власною вагою, породжуючи радіальне биття, що переходить у похибки різання. Лазерний різальний верстат для труб і профілів серії WyTube DC з подвійним патроном підтримує матеріал з обох кінців одночасно, повністю усуваючи згинання та зберігаючи точність ±0,05 мм по всій довжині до 4000 мм, незалежно від діаметра та ваги труби.
Чи може верстат серії WyTube DC різати еліптичні чи овальні профілі?
Лазерний різальний верстат для труб і профілів серії WyTube DC підтримує 80 стандартних типів профілів. Еліптичні та овальні профілі підтримуються зі спеціальними кулачками патрона, доступними на замовлення. UZINEX надає консультацію для перевірки сумісності з конкретними профілями замовника та конфігурації правильних кулачків перед постачанням.
Чи є лазерний різальний верстат для труб і профілів серії WyTube DC прийнятним для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, що фінансуються ЄС — PNRR, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Лазерний різальний верстат для труб і профілів серії WyTube DC можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає технічну документацію для процедур публічних закупівель і тендерів.
Чому UZINEX для лазерного різального верстата для труб і профілів серії WyTube DC
• Безкоштовна технічна консультація — конфігурація моделі та патрона — UZINEX оцінює діаметри та типи оброблюваних профілів, товщини стінок і потрібні довжини, щоб рекомендувати оптимальну модель DC і конфігурацію кулачків патрона.
• Транспортування, монтаж і введення в експлуатацію включені безкоштовно — лазерний різальний верстат для труб і профілів постачається, встановлюється та калібрується на об'єкті замовника з тестуванням на реальних профілях замовника та навчанням операторів спеціальному ЧПК-програмному забезпеченню.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою та виїздом менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — цілодобова телефонна лінія та швидкий виїзд на місце чи відеовтручання.
• Розумний посібник з ШІ включено — повна документація з підтримкою ШІ для 96%+ технічних запитів.
• Повна прийнятність для європейського фінансування — документація та підтримка для фінансування ЄС, PNRR і структурних фондів.
Лазерний різальний верстат для труб і профілів серії WyTube DC — це рішення для виробників, що обробляють великі обсяги металевих труб і профілів з точністю ±0,05 мм — із синхронізованою системою Siemens з подвійним патроном, сумісністю з 80 типами профілів, 4-осьовою різальною головкою для фаскування 0–45°, автоматичною подачею та технологією Ultra-Short Tail, у 5 моделях від діаметра 300 мм до 800 мм.
