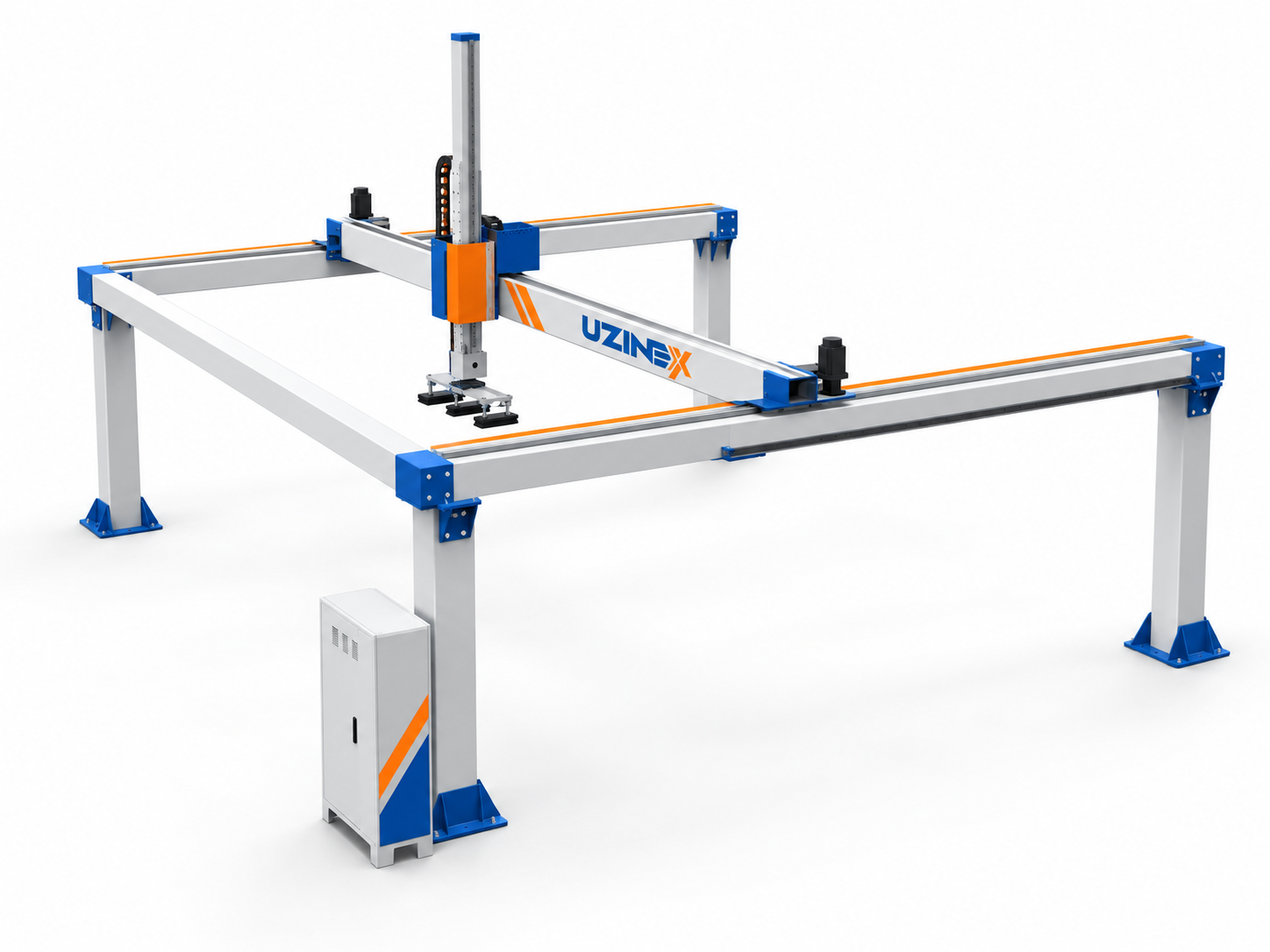

Промисловий портальний робот знімання деталей розвантажує стіл верстата розкрою і сортує готові деталі по наступних позиціях. Покриває площу 8 на 7 метрів, 4,8 метра заввишки, ходами 6000 мм в одному напрямку, 4500 мм в іншому і 1500 мм по вертикалі, з обертанням голови 180°.
На відміну від порталу H3, який переміщує плиту вздовж однієї лінії, цей промисловий портальний робот працює по цілій площі й може складати деталі на кількох окремих позиціях. Мотори 3 кВт на кожній осі та живлення 380 В ставлять його у вищий клас за габаритом і швидкістю.
Переваги промислового портального робота знімання деталей
• Сортування по кількох позиціях, а не лише розвантаження. При покритій площі 6000 на 4500 мм і обертанні голови 180° робот може відносити деталі до кромкування, до свердління або на палету відвантаження, залежно від замовлення, без проміжної позиції сортування.
• Розвантажує верстат одразу після різання. Мертвий час між двома циклами розкрою це зазвичай час, поки хтось знімає деталі зі столу. Промисловий портальний робот робить це паралельно з підготовкою наступної плити, тому верстат ЧПК простоює менше.
• Поролонові присоски для щойно розкроєних деталей. Деталі, що виходять з-під фрези, мають краї з пилом і стружкою, а поверхня вже не суцільна, як у цілої плити. Поролонові присоски прилягають і тримають вакуум там, де силіконова його втратила б.
• Однакові редуктори на трьох основних осях. J1, J2 і J3 використовують PHL115C-10-S2-P1, а вісь обертання голови використовує 20E. Однакові редуктори означають простий склад запчастин і швидший сервіс.
• Мотор з гальмом на вертикальній осі. Вісь J3 має 3 кВт з гальмом, тому деталь залишається безпечно підвішеною, якщо живлення переривається посеред циклу, і ніщо не падає на робоче місце внизу.
Технічні параметри
| Параметр | Значення |
|---|---|
| Вантажопідйомність | 50 кг |
| Габарити порталу | 8 × 7 × 4,8 м |
| Хід підйому | 1200 мм |
| Хід J1 | 6000 мм |
| Хід J2 | 4500 мм |
| Хід J3 | 1500 мм |
| Обертання J6 | 180° |
| Привідний мотор J1 | 3 кВт |
| Привідний мотор J2 | 3 кВт |
| Привідний мотор J3, з гальмом | 3 кВт |
| Привідний мотор J6 | 0,75 кВт |
| Редуктор J1, J2 і J3 | PHL115C-10-S2-P1 |
| Редуктор J6 | 20E |
| Висота обладнання | 4900 мм |
| Спосіб захоплення | Поролонові вакуумні присоски |
| Напруга | 380 В |
| Тиск стисненого повітря | 0,6–0,8 МПа |
Обладнання монтується навколо наявного верстата ЧПК розкрою з нестингом. Сам верстат розкрою не входить у комплект постачання. Інженер UZINEX перевіряє план цеху і визначає позиції розвантаження.
Транспортування, введення в експлуатацію та навчання операторів включені на території Румунії. Гарантія 60 місяців. Відповідає вимогам європейського фінансування (PNRR, Регіональна програма, Програма справедливого переходу) та публічних закупівель через SEAP/SICAP.
