Robot Portal Industrial Preluare Panouri PAL | 4 Axe, 8×7×4,8 m, 380 V

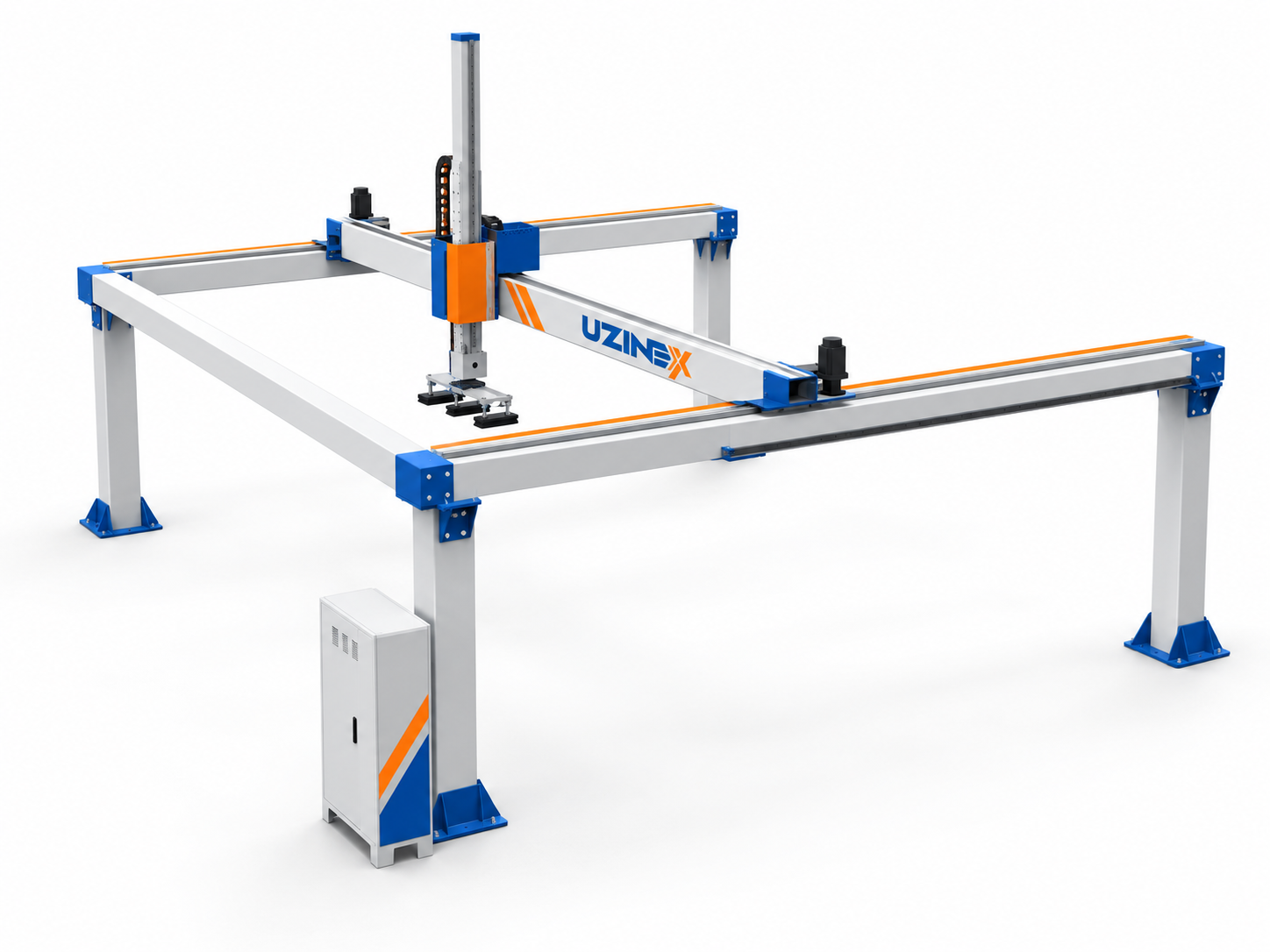

Robotul portal industrial de preluare panouri PAL descarcă masa mașinii de debitat și sortează reperele tăiate pe posturile următoare. Acoperă o suprafață de 8 pe 7 metri, cu 4,8 metri înălțime, prin curse de 6000 mm pe o direcție, 4500 mm pe cealaltă și 1500 mm pe verticală, cu rotația capului de 180°.

Spre deosebire de portalul H3, care mută placa de-a lungul unei linii, acest robot portal industrial lucrează pe o suprafață întreagă și poate depune reperele pe mai multe posturi distincte. Motoarele de 3 kW pe fiecare axă și alimentarea la 380 V îl plasează într-o clasă superioară de gabarit și viteză.

Avantajele robotului portal industrial de preluare panouri PAL

• Sortare pe mai multe posturi, nu doar descărcare. Cu 6000 pe 4500 mm de suprafață acoperită și rotația capului de 180°, robotul poate duce reperele spre cant, spre găurire sau spre paletul de expediție, în funcție de comandă, fără post intermediar de triere.

• Descarcă mașina imediat după tăiere. Timpul mort dintre două cicluri de debitare este de obicei timpul în care cineva ridică reperele de pe masă. Robotul portal industrial face operația în paralel cu pregătirea plăcii următoare, deci mașina CNC stă mai puțin.

• Ventuze burete pentru repere proaspăt debitate. Reperele ieșite de sub freză au margini cu praf și așchii, iar suprafața nu mai este continuă ca la placa întreagă. Ventuzele din burete se mulează și țin vidul acolo unde o ventuză siliconică ar pierde.

• Reductoare identice pe cele trei axe principale. J1, J2 și J3 folosesc toate PHL115C-10-S2-P1, iar axa de rotație a capului folosește 20E. Reductoare identice înseamnă stoc de piese de schimb simplu și intervenții de service mai rapide.

• Motor cu frână pe axa verticală. Axa J3 are 3 kW cu frână, deci reperul rămâne suspendat în siguranță dacă se întrerupe alimentarea în timpul unui ciclu, fără cădere peste postul de lucru de dedesubt.

Parametri tehnici

Echipamentul se montează în jurul unei mașini de debitat CNC cu nesting existente. Mașina de debitat nu este inclusă în livrare. Un inginer Uzinex verifică planul halei și stabilește posturile de descărcare.

Transport, punere în funcțiune și instruirea operatorilor incluse pe teritoriul României. Garanție 60 de luni. Eligibil pentru fonduri europene (PNRR, Program Regional, Programul Tranziție Justă) și pentru achiziții publice prin SEAP/SICAP.

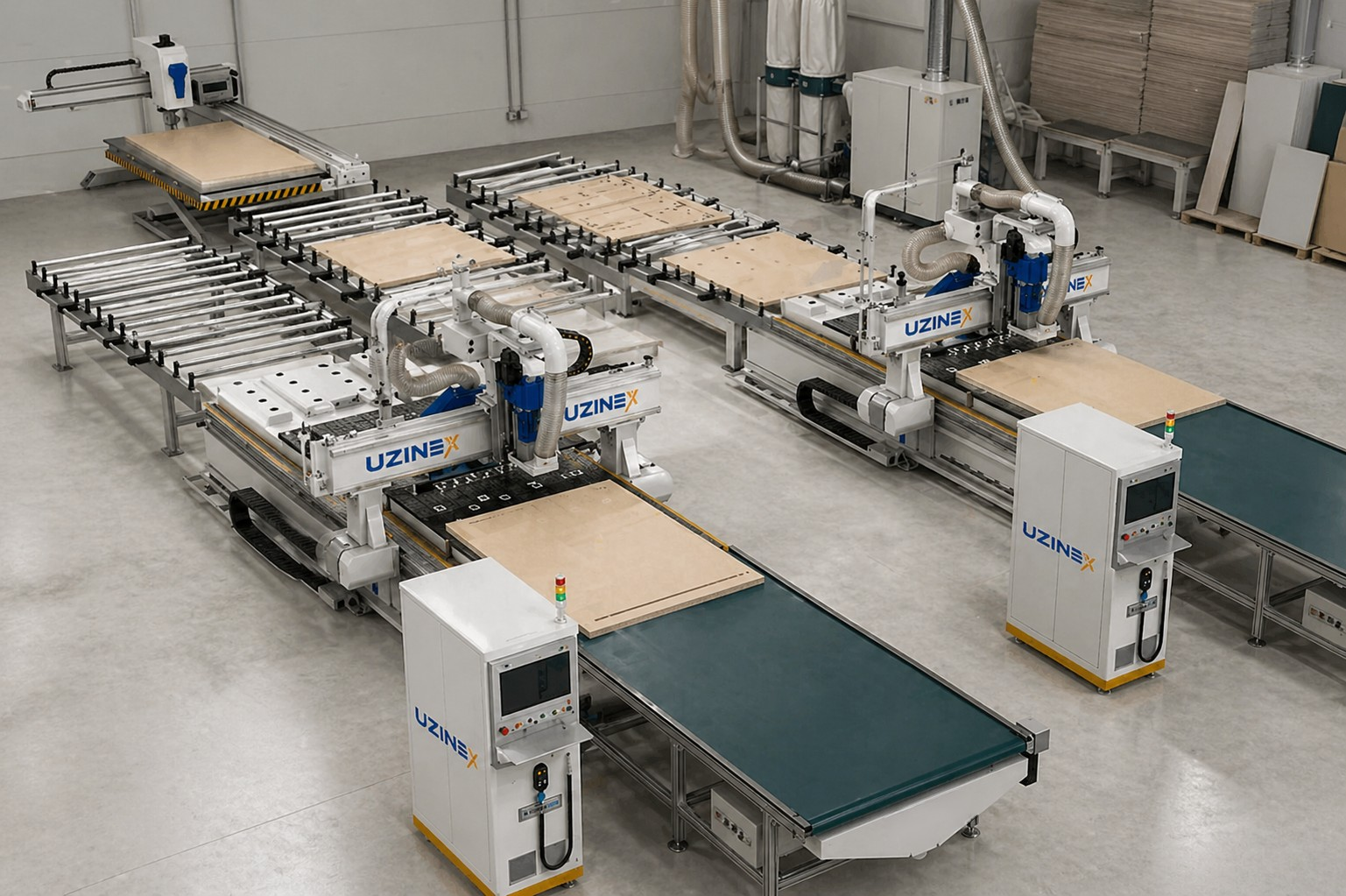

Alte produse din aceeași gamă: Braț Robotic Industrial Alimentare CNC PAL S4 | 4 Axe, 50–150 kg, 4 Modele, Celulă CNC de Nesting pentru Mobilă | 2 Routere ATC, 240 Panouri/8h, Etichetare Automată și Depozit Automat Plan Panouri PAL | Portal 11×18×4 m, 100 kg, 380 V — fiecare optimizat pentru un flux de producție diferit.
