Braț robotic industrial UZX-S4 pentru alimentare CNC PAL (4 axe, 50–150 kg)

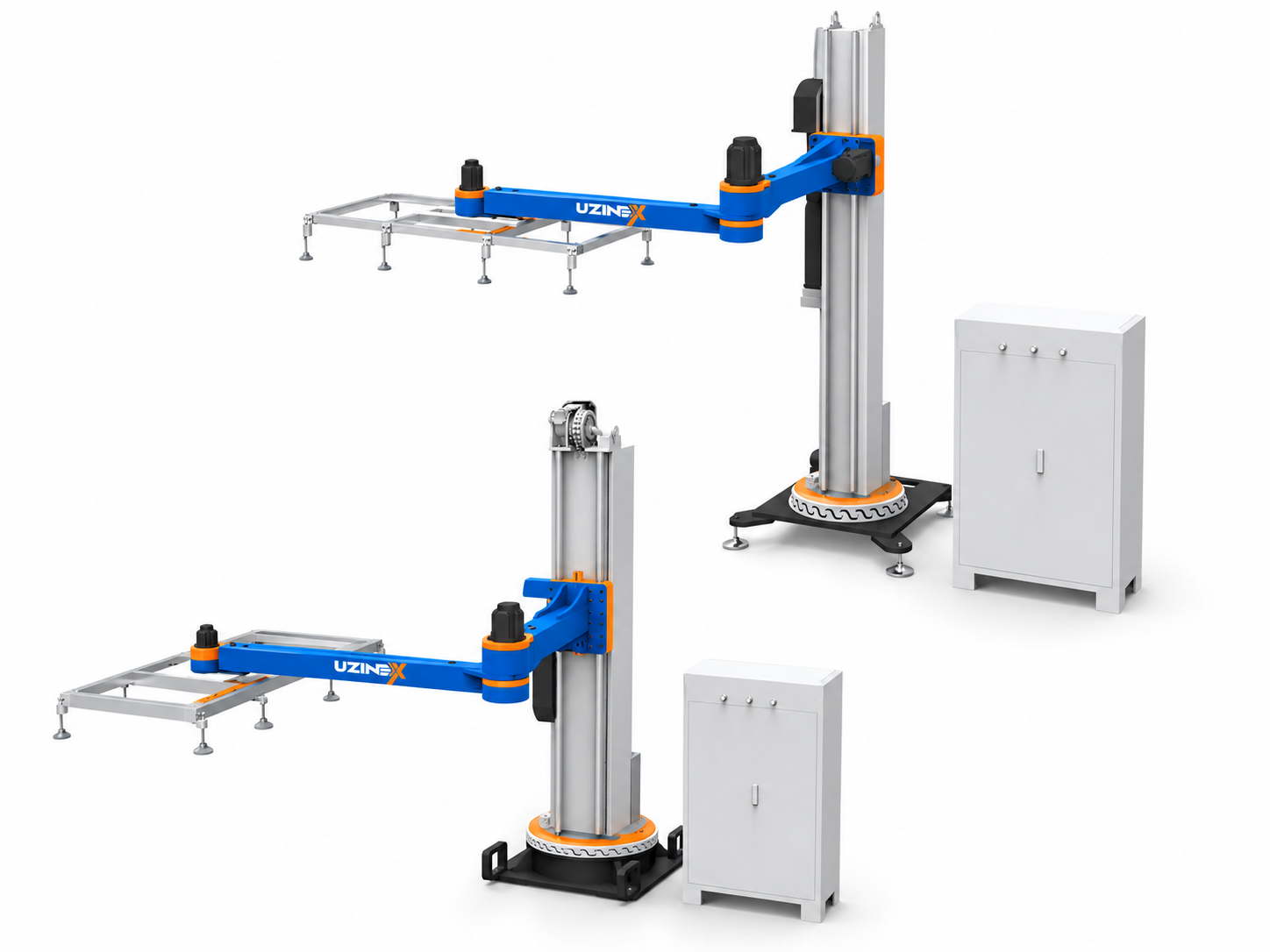

Brațul robotic industrial pentru alimentare CNC PAL UZX-S4 este un robot cu coloană și 4 axe care preia plăcile de PAL, MDF sau tablă de pe stivă, le așază pe masa mașinii de debitat și descarcă reperele tăiate. Se livrează în patru configurații, de la S4mini cu braț de 2200 mm și 50 kg sarcină, până la S4plus cu braț de 3300 mm și 150 kg sarcină.

Robotul industrial se montează fix în pardoseală, între una și două mașini CNC, și le deservește pe amândouă din aceeași poziție, fiindcă axa J1 se rotește 360°. Pentru un atelier de mobilă asta înseamnă că un singur braț robotic industrial înlocuiește doi operatori de alimentare și ține ritmul constant pe tot schimbul, inclusiv în tura de noapte.

Avantajele brațului robotic industrial de alimentare CNC PAL UZX-S4

• • Patru modele pentru hale diferite. UZX-S4 acoperă cazul standard, cu 100 kg și braț de 2700 mm. S4plus ridică 150 kg și ajunge la 3500 mm rază, pentru plăci mari și mașini așezate departe. S4mini are cea mai mare cursă de ridicare, 1900 mm, deci lucrează pe stive înalte în spații înguste. S4por păstrează brațul lung cu înălțime redusă de 2800 mm, pentru hale cu plafon jos.

• • Rotație completă de 360° pe axa J1. Robotul industrial se rotește fără limită în jurul coloanei, deci poate lua placa din stivă, o poate așeza pe mașină și poate depune reperele pe un al treilea post, fără să fie mutat și fără șină de translație.

• • Prindere cu 8 ventuze siliconice. Cadrul de vacuum cu opt ventuze distribuie forța pe toată suprafața plăcii, ceea ce previne îndoirea plăcilor subțiri de MDF și zgârierea foliei decorative. Presiunea de alimentare cerută este 0,6 la 0,8 MPa, adică un compresor obișnuit de atelier.

• • Motoare cu frână pe axa verticală. Axa J3 folosește motor cu frână, de la 1,5 kW la S4mini până la 4,4 kW la S4plus, deci sarcina rămâne suspendată în siguranță la oprirea alimentării. Reductoarele sunt RV75-40, RV130-40 sau 8C-1000-LNS, după model.

• • Alimentare la 220 V pentru trei din patru modele. UZX-S4, S4por și S4mini funcționează la 220 V, deci nu cer branșament trifazic dedicat. Doar S4plus, cel de 150 kg, are nevoie de 380 V.

Parametri tehnici, toate cele patru modele

Echipamentul se montează în jurul unei mașini de debitat CNC cu nesting existente. Mașina de debitat nu este inclusă în livrare. Un inginer Uzinex verifică planul halei și compatibilitatea cu centrul de debitare pe care îl ai deja în producție.

Transport, punere în funcțiune și instruirea operatorilor incluse pe teritoriul României. Garanție 60 de luni. Eligibil pentru fonduri europene (PNRR, Program Regional, Programul Tranziție Justă) și pentru achiziții publice prin SEAP/SICAP.
