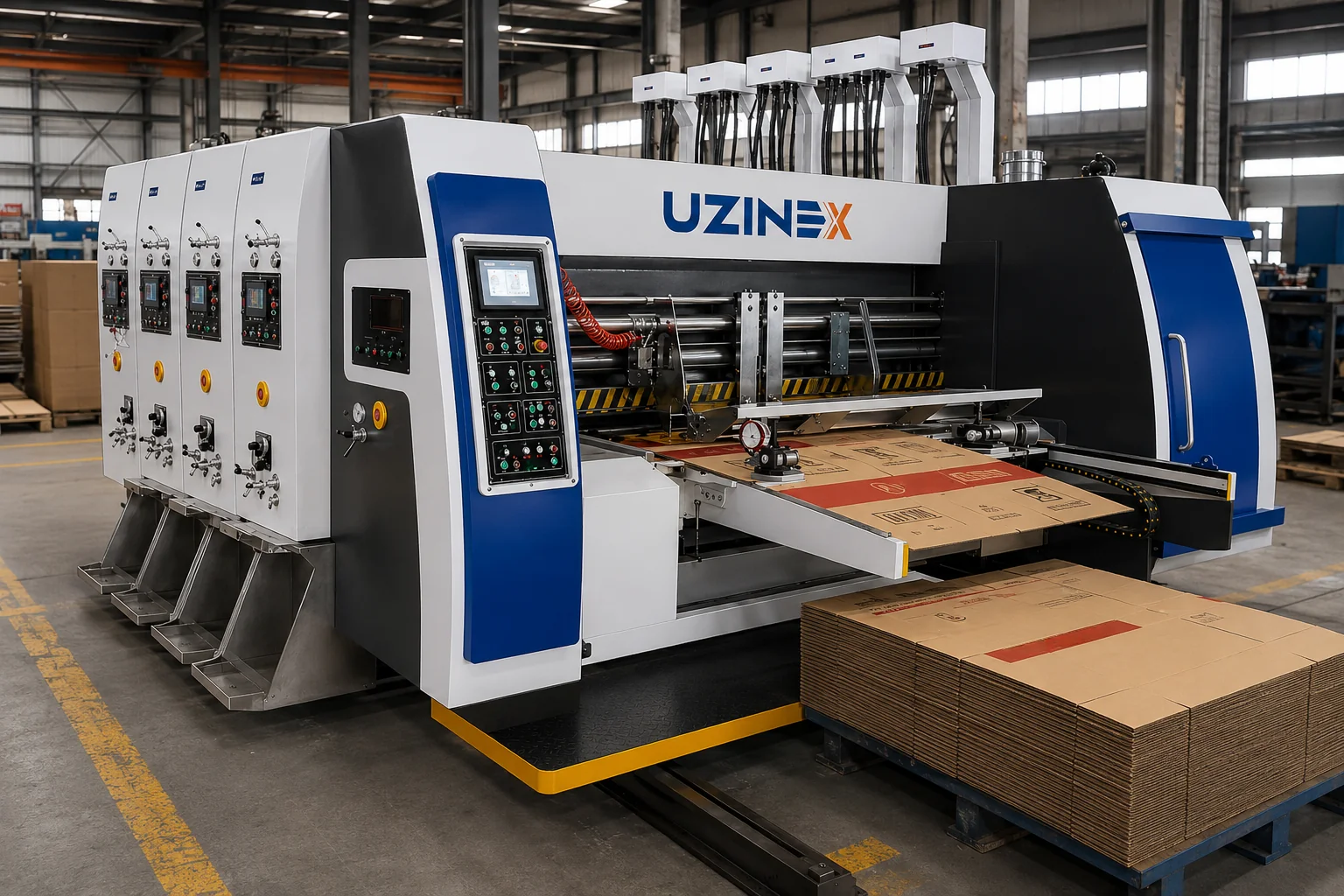

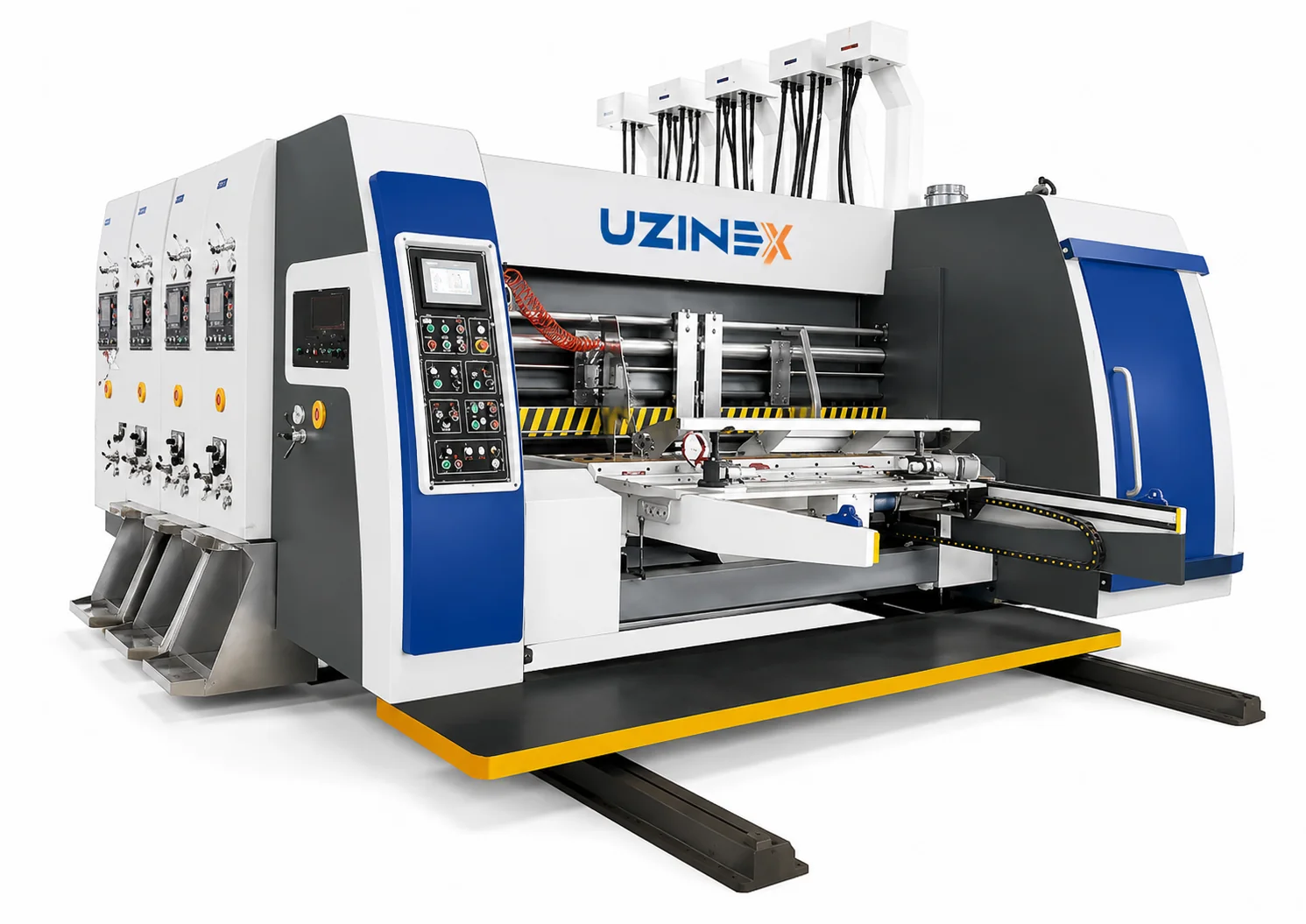

Mașină de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

HUAYU-A Series este o mașină de imprimare cu rolă, slotting și ștanțare carton ondulat complet computerizată, de mare viteză, disponibilă în 8 configurații — de la modelul 920 până la 1632 — acoperind formate de la 260×560 mm până la 1540×3350 mm și grosimi de carton de până la 11 mm. Spre deosebire de sistemele flexo cu vacuum, această mașină de imprimare cu rolă, slotting și ștanțare carton ondulat utilizează imprimare cu rolă directă și transmisie mecanică cu angrenaje din oțel aliat 20CrMnTi cu precizie de nivel 6, oferind robustețe mecanică maximă și întreținere simplificată pentru producție industrială continuă.

HUAYU-A Series integrează în linie imprimarea, slotting-ul și ștanțarea cartonului ondulat cu grosimi de până la 11 mm — cu 2 mm mai mult față de seriile HS și HX — acoperind o gamă mai largă de carton dublu ondulat și materiale mai rigide utilizate în ambalajele industriale grele. Gama de 8 modele, funcția de skip feeding și frânele pneumatice individuale pe fiecare piesă pentru resetarea exactă a fazei de angrenare sunt caracteristici tehnice distincte față de orice altă serie din portofoliul UZINEX.

Avantajele principale ale mașinii de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

• Imprimare cu rolă — observare vizuală directă a suprafeței de tipărire – sistemul de imprimare cu rolă permite observarea vizuală a suprafeței de tipărire în timp real, cu structură simplă și reglaj convenabil, spre deosebire de sistemele cu vacuum unde suprafața de tipărire este acoperită în timpul procesării.

• Grosime carton până la 11 mm — cea mai mare din familie – mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series procesează carton ondulat cu grosimi de 2 până la 11 mm, acoperind carton triple wall și materiale rigide industriale care depășesc limita de 9 mm a seriilor HS și HX.

• 8 modele — cea mai largă gamă din portofoliul UZINEX – de la 920 (860×2150 mm format max, 260 buc./min) la 1632 (1540×3350 mm format max, 120 buc./min), HUAYU-A Series acoperă orice format industrial de ambalaj din carton ondulat, inclusiv formate extra-mari pentru mobilier, construcții și echipamente industriale.

• Funcție skip feeding pentru formate de până la 1900×3350 mm – funcția de alimentare skip extinde formatul maxim procesabil semnificativ față de alimentarea continuă standard, permițând producția de cutii foarte mari dintr-o singură foaie de carton fără îmbinări.

• Frâne pneumatice individuale pe fiecare piesă – fiecare componentă majoră a mașinii de imprimare cu rolă, slotting și ștanțare carton ondulat este echipată cu frâne pneumatice proprii care asigură resetarea exactă a fazei punctului principal de angrenare după separarea echipamentului — eliminând erorile de sincronizare la repornire.

• Transmisie cu angrenaj și pompă de lubrifiere automată – sistemul de lubrifiere cu pompă și echilibrarea automată a nivelului de ulei al cutiei de angrenaje mențin același nivel de ulei la toate punctele de angrenare pe toată durata funcționării, fără intervenție manuală pentru lubrifiere.

• Curelele din oțel aliat 20CrMnTi cu precizie nivel 6 – tratament termic și rectificare la precizie de nivel 6 (standard industrial superior), cu arbori conectați prin manșoane expansive pentru transmisie precisă și fără joc la viteze mari.

• Control PLC touchscreen cu memorie de ștergere automată a plăcii – după rularea ștampilei intermediare de curățare, memoria se resetează automat fără re-tipărire a plăcii; protecția la pornire previne funcționarea greșită dacă host-ul nu este complet pornit.

Specificații tehnice mașină de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

Cele 8 modele ale mașinii de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

920 și 924 — formate medii, viteză maximă

Modelele 920 (260 buc./min) și 924 (210 buc./min) ale mașinii de imprimare cu rolă, slotting și ștanțare carton ondulat procesează formate de până la 860×2150 mm respectiv 860×2550 mm, cu carton de până la 10 mm grosime. Sunt recomandate pentru fabricile cu volume mari de producție pe formate medii, unde viteza de ieșire este factorul principal de dimensionare a capacității.

1224 și 1226 — format extins la 1160 mm lățime

Modelele 1224 (220 buc./min) și 1226 (180 buc./min) extind lățimea maximă de lucru la 1160 mm, cu grosime carton de până la 11 mm. Mașina de imprimare cu rolă, slotting și ștanțare carton ondulat 1226 adaugă și lungimea extinsă la 2950 mm în alimentare continuă și 2950 mm skip feeding — acoperind ambalaje industriale standard de format mare.

1424 și 1428 — format industrial mediu-mare

Modelele 1424 și 1428 (ambele la 150–180 buc./min) extind lățimea la 1370–1400 mm, cu skip feeding de până la 1700×2950 mm. Această mașină de imprimare cu rolă, slotting și ștanțare carton ondulat este recomandată pentru producătorii de ambalaje pentru mobilier, echipamente și produse industriale de dimensiuni medii-mari, unde grosimea cartonului de 11 mm și adâncimea slotului de 365 mm sunt cerințe tehnice frecvente.

1628 și 1632 — format extra-mare pentru ambalaje industriale grele

Modelele 1628 (140 buc./min) și 1632 (120 buc./min) oferă formatele maxime din serie: carton continuu de până la 1540×3350 mm și skip feeding de până la 1900×3350 mm, cu ștanțare de până la 1600×3280 mm și adâncime slot de 410 mm. Mașina de imprimare cu rolă, slotting și ștanțare carton ondulat 1632 este soluția pentru ambalajele industriale extra-mari care nu pot fi produse pe nicio altă mașină din portofoliul UZINEX.

HUAYU-A Series față de seriile HS și HX — când alegi imprimarea cu rolă

Seriile HS și HX utilizează tipărire flexografică cu vacuum și cerneală pe bază de apă sau solvent, cu precizie de tipărire ±0,3 mm și rezoluție HD de 50–133 LPI — potrivite pentru ambalaje cu cerințe grafice înalte și imagini de calitate comparabilă cu offsetul. Mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series utilizează imprimare cu rolă directă cu precizie de ±0,5 mm — potrivită pentru marcaje funcționale, texte, coduri și grafică simplă pe ambalaje industriale unde rezoluția HD nu este o cerință.

Avantajele decisive ale HUAYU-A Series față de seriile cu vacuum sunt: grosimea maximă de carton de 11 mm (față de 9 mm), gama de 8 modele cu formate de până la 1900×3350 mm skip feeding, robustețea mecanică superioară a transmisiei cu angrenaj lubrifiat automat și întreținere mai simplă fără sisteme de vacuum. UZINEX asigură consultanță gratuită pentru alegerea între imprimarea cu rolă și cea flexo în funcție de cerințele specifice ale clientului.

Aplicații și industrii pentru mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

Mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series este destinată fabricilor de ambalaje industriale care procesează carton ondulat gros (triple wall, 10–11 mm) și au nevoie de formate extra-mari, robustețe mecanică și producție continuă la capacitate industrială. Producătorii de ambalaje pentru mobilier, electrocasnice, echipamente industriale, materiale de construcții și piese tehnice grele sunt utilizatorii principali ai acestei serii.

Fabricile care produc ambalaje cu marcaje funcționale — texte, coduri logistice, logo simplu, informații de transport — utilizează mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series pentru că sistemul de imprimare cu rolă este mai simplu de reglat și întreținut decât sistemele flexo pentru această categorie de cerințe grafice. Grosimea de carton de până la 11 mm o face singura mașină din familia UZINEX capabilă să proceseze carton ondulat triple wall în flux complet de imprimare și ștanțare.

Companiile care exportă produse voluminoase și au nevoie de cutii de transport extra-mari — până la 1900×3350 mm cu funcția skip feeding — găsesc în modelele 1628 și 1632 ale mașinii de imprimare cu rolă, slotting și ștanțare carton ondulat singurele soluții disponibile în România pentru aceste dimensiuni în flux complet automatizat.

Cum funcționează mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

1. Alimentare cu ghidaj margine și reglaj electronic cursă – marginea de ghidaj reglează electronic cursa de alimentare și reduce presiunea rolei de hârtie, asigurând intrarea corectă a cartonului indiferent de grosime (2–11 mm) și format.

2. Protecție pornire și verificare sincronizare – sistemul de protecție la pornire verifică că toți componenții host sunt activi înainte de a permite pornirea mașinii, prevenind funcționarea greșită și deteriorarea mecanică.

3. Imprimare cu rolă directă – rola de imprimare aplică cerneala pe suprafața cartonului cu precizie de ±0,5 mm; suprafața de tipărire este vizibilă direct în timpul producției, permițând verificarea calității în timp real fără oprirea liniei.

4. Ștergere automată memorie placă – după rularea ștampilei intermediare de curățare, memoria PLC se resetează automat; la repornirea producției, placa nu trebuie re-tipărită, economisind timp și material.

5. Slotting computerizat cu frâne pneumatice – unitatea de slotting realizează canelurile și liniile de îndoire cu reglaj automat al spațierii cuțitelor; frânele pneumatice individuale asigură resetarea exactă a fazei de angrenare la fiecare repornire.

6. Ștanțare cu transmisie din oțel aliat nivel 6 – die cutter-ul decupează formatul final al cutiei prin transmisia cu angrenaj din 20CrMnTi lubrifiat automat, cu echilibrare continuă a nivelului de ulei la toate punctele de angrenare.

7. Skip feeding pentru formate extra-mari – funcția de alimentare skip permite procesarea formatelor care depășesc dimensiunea standard continuă, extinzând capacitatea mașinii la 1900×3350 mm pe modelele 1628 și 1632.

Întrebări frecvente despre mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series

Ce este funcția skip feeding și când este utilă?

Skip feeding este o funcție de alimentare intermitentă care permite procesarea colilor de carton mai lungi decât lungimea cilindrului de imprimare, prin avansarea foii în pași succesivi cu repoziționare între pași. Mașina HUAYU-A Series utilizează skip feeding pentru a procesa formate de până la 1900×3350 mm — semnificativ mai mari față de maximul de alimentare continuă de 1540×3350 mm. Este utilă pentru ambalaje de mobilier, echipamente industriale mari sau produse care necesită cutii extra-lungi dintr-o singură foaie de carton fără îmbinări.

De ce are HUAYU-A Series precizie de ±0,5 mm față de ±0,3 mm la seriile HS și HX?

Precizia de ±0,5 mm a HUAYU-A Series reflectă diferența de tehnologie de imprimare — imprimarea cu rolă directă față de tipărirea flexografică cu vacuum și servomotoare independente. Pentru ambalajele industriale cu marcaje funcționale (texte, coduri, logo simplu), precizia de ±0,5 mm este mai mult decât suficientă. Dacă cerințele grafice includ imagini fotografice, gradienți sau motive complexe la rezoluție HD, seriile HS și HX cu precizie ±0,3 mm și rezoluție 50–133 LPI sunt soluțiile recomandate.

Poate HUAYU-A Series procesa carton triple wall (7 straturi)?

Da — grosimea maximă de 11 mm a HUAYU-A Series acoperă cartonul ondulat triple wall standard (CO7), care are grosimi tipice de 9–11 mm în funcție de gramaj și structura ondulatorie. Modelele 920 și 924 procesează până la 10 mm, iar modelele de la 1224 în sus procesează până la 11 mm. UZINEX verifică compatibilitatea cu specificațiile exacte ale cartonului clientului la consultanța tehnică gratuită.

Cum aleg între cele 8 modele ale HUAYU-A Series?

Alegerea depinde de format și volum. Pentru viteze mari pe formate medii (până la 860×2550 mm): 920 sau 924 — 210–260 buc./min. Pentru formate medii-mari (1160×2950 mm) la viteze de 180–220 buc./min: 1224 sau 1226. Pentru ambalaje industriale (1370×2950 mm): 1424 sau 1428. Pentru formate extra-mari (1540×3350 mm continuu, 1900×3350 mm skip feeding): 1628 sau 1632 la 120–140 buc./min. UZINEX evaluează gratuit volumul, formatele tipice și grosimea cartonului pentru a recomanda modelul optim.

Care e diferența între HUAYU-A (UZX-195) și HS Series (UZX-187)?

HS Series e flexo cu vacuum total, precizie ±0,3 mm, rezoluție HD 90–133 LPI, carton până la 9 mm, până la 250 buc./min — ideală pentru ambalaje cu grafică complexă (alimentar, cosmetic, FMCG cu logo color). HUAYU-A e imprimare cu rolă directă, precizie ±0,5 mm, carton până la 11 mm, până la 260 buc./min, cu 8 modele și skip feeding pentru formate extra-mari (1900×3350 mm) — ideală pentru ambalaje industriale grele cu marcaje funcționale (mobilier, construcții, echipamente). Recomandare: HS pentru calitate grafică maximă, HUAYU-A pentru robustețe + format mare + carton gros.

Ce înseamnă transmisia cu angrenaj 20CrMnTi nivel 6?

20CrMnTi este un oțel aliat cu crom-mangan-titan utilizat pentru angrenaje de înaltă rezistență, cu tratament termic prin cementare urmat de călire — combinație care produce o suprafață foarte dură (durabilitate la uzură) cu miez tenace (rezistență la șocuri). Precizia nivel 6 (DIN 3961) înseamnă toleranță de profil dintar foarte strânsă, sub 25 µm — practic fără joc audibil la angrenaj la viteze industriale. Pe HUAYU-A Series, asta se traduce în funcționare silențioasă, durată de viață lungă (15+ ani la utilizare normală) și întreținere minimă — pompa de lubrifiere automată elimină chiar și ungerea manuală.

Este eligibilă mașina HUAYU-A Series pentru proiecte cu finanțare europeană?

Da. UZINEX este membră a Enterprise Europe Network și livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă. HUAYU-A Series e potrivită pentru dosare de finanțare cu componentă de modernizare a liniilor de producție industriale grele și automatizarea ambalării pentru sectoare strategice (mobilier, construcții, echipamente). UZINEX asigură toată documentația tehnică necesară pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru o mașină de imprimare cu rolă, slotting și ștanțare carton ondulat

• Consultanță tehnică gratuită pentru selecția modelului din 8 opțiuni – UZINEX evaluează formatele de lucru, grosimea cartonului, cerințele de tipărire și volumul de producție pentru a recomanda modelul optim dintre cele 8 configurații HUAYU-A disponibile.

• Transport, montaj și punere în funcțiune incluse gratuit – mașina de imprimare cu rolă, slotting și ștanțare carton ondulat este livrată, instalată și pornită la locația clientului de echipa tehnică UZINEX, cu reglajele complete ale tuturor stațiilor și instruirea operatorilor.

• Garanție extinsă 60 de luni – una dintre cele mai lungi garanții disponibile în România pentru mașini de imprimare și ștanțare carton ondulat de format industrial, cu suport tehnic inclus pe toată durata garanției.

• Suport tehnic național în sub 36 de ore – intervenție fizică sau sesiune video de diagnosticare în mai puțin de 36 de ore de la sesizare, cu linie telefonică dedicată 24/7 pentru clienții UZINEX.

• Manual inteligent AI inclus – documentație completă de utilizare, mentenanță și depanare cu asistență AI, capabilă să rezolve instant peste 96% din solicitările tehnice fără intervenție umană.

• Eligibilitate completă pentru fonduri europene – UZINEX asigură documentația și suportul complet pentru achiziții cu finanțare UE, PNRR sau fonduri structurale, inclusiv pentru proceduri de licitație publică.

Mașina de imprimare cu rolă, slotting și ștanțare carton ondulat HUAYU-A Series este soluția industrială pentru fabricile care procesează carton ondulat gros (până la 11 mm), formate extra-mari (până la 1900×3350 mm cu skip feeding) și au nevoie de robustețe mecanică maximă, transmisie cu angrenaj lubrifiat automat și o gamă de 8 modele care acoperă orice cerință de capacitate și format din industria ambalajelor industriale.
