Камера для інспекції свердловин і колодязів GTV300 | Легована сталь | 360° | Запатентований LED | AC/DC

Камера для інспекції свердловин і колодязів GTV300: портативна система Full HD для візуальної інспекції водяних колодязів, геотехнічних свердловин, гідрогеологічних спостережних паль і підземних бурів, з корпусом із легованої сталі, стійким до тиску й високих температур, ширококутним полем зору 120° із запатентованим кутом, ширшим за еквівалентне імпортоване обладнання, і обертанням 360° для повного документування стінок свердловини з поверхні. З головкою камери 38мм, опущеною на електричному барабані, ця камера для інспекції свердловин і колодязів видає зображення Full HD 1920×1080 у реальному часі на екрані IPS 10 дюймів, на будь-якій глибині, доступній з поверхні.

На відміну від телескопічних штангових систем і перископів, що інспектують колодязі й горизонтальні труби, камера для інспекції свердловин і колодязів типу GTV300 спускається вертикально у вузьку кругову геометрію свердловин і колодязів, куди ні краулер, ні телескопічна штанга не можуть увійти. Корпус із легованої сталі захищає камеру від удару об стінки свердловини й від гідростатичного тиску водяного стовпа, тоді як сумісність AC/DC забезпечує автономну польову роботу без мережевого живлення. Ключові переваги камери для інспекції свердловин і колодязів GTV300

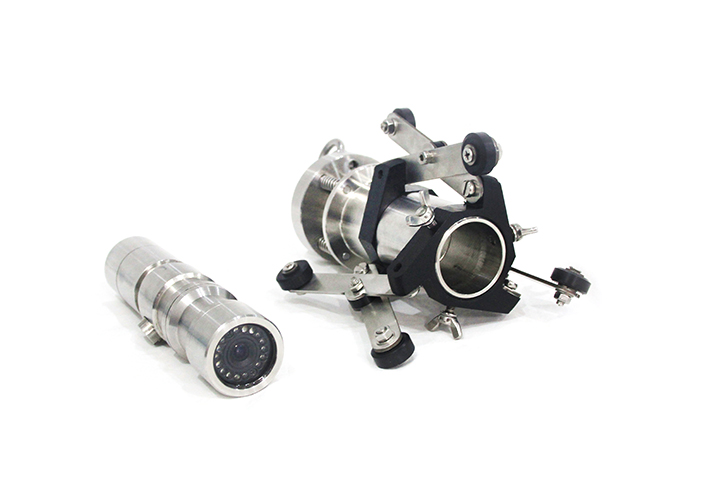

• Протиударний корпус із легованої сталі, розроблений для свердловин і колодязів: Корпус камери з легованої сталі витримує удар об стінки свердловини під час спуску, абразію мінеральних відкладень і гідростатичний тиск водяного стовпа в глибоких колодязях. На відміну від пластикових чи алюмінієвих корпусів каналізаційних камер, ця камера для інспекції свердловин і колодязів справляється з механічними навантаженнями, специфічними для вертикального спуску у свердловини діаметром 38мм.

• Стійкість до високих температур і тисків: Специфікація стійкості до високих температур і тиску дозволяє використання в геотермальних свердловинах, у колодязях, розташованих у зонах з високим геотермальним градієнтом, і в бурах зі значним гідростатичним тиском на великих глибинах, умовах, що перевищують межі стандартних камер інспекції каналізації чи колодязів.

• Запатентоване поле зору 120°, ширше за імпортоване обладнання: Ширококутна оптика 120°: це запатентована технологія Jiutai, з полем зору, явно ширшим за еквівалентне імпортоване обладнання. У свердловинах діаметром 38мм ширше поле зору означає, що видно більше стінки одночасно й потрібно менше положень спуску для повного документування поперечного перерізу.

• Запатентоване LED-освітлення, максимальна чіткість на глибині: Система LED-освітлення з регульованою яскравістю: це запатентована технологія Jiutai, розроблена для забезпечення чіткості зображення на великих глибинах, де природне світло дорівнює нулю й де неконтрольовані відблиски погіршили б якість візуального документування геологічних формацій і дефектів стінок свердловини.

• Обертання 360° + ширококутний огляд, повне документування свердловини: Головка камери обертається безперервно на 360° для повного документування внутрішньої окружності свердловини на кожному рівні глибини. Поєднання обертання 360° з ширококутним полем зору 120° забезпечує тотальне покриття стінок свердловини без повторення положення спуску.

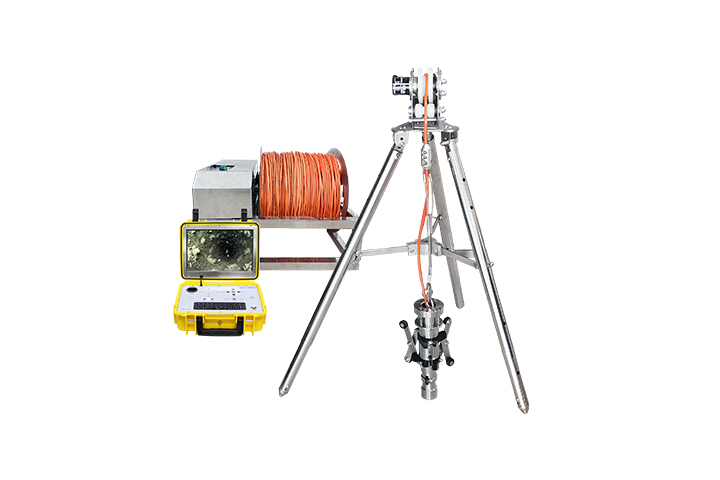

• Електричний барабан з лічильником глибини, точний метраж: Електричний барабан опускає й витягає камеру з інтегрованим лічильником глибини, критична інформація для кореляції візуальних аномалій і дефектів з точною глибиною в геологічному профілі чи в обсадній колоні свердловини.

• Сумісність AC/DC, повна польова автономність: GTV300 працює як від мережевого живлення (AC), так і від власного акумулятора (DC), суттєво для польових інспекцій геотехнічних свердловин і водозабірних колодязів у сільських чи віддалених районах без електропостачання на місці.

• Кілька патентів з імпортованими німецькими компонентами, сертифікована якість: GTV300 інтегрує власні патенти Jiutai й якісні компоненти, імпортовані з Німеччини. Це поєднання (патенти на ширококутну оптику й LED, німецькі прецизійні компоненти) видає найчіткіше доступне зображення в цій категорії обладнання для інспекції свердловин і колодязів.

Технічні характеристики: камера для інспекції свердловин і колодязів GTV300

Застосування: де використовується камера для інспекції свердловин і колодязів GTV300

Камера для інспекції свердловин і колодязів серії GTV300: це стандартний інструмент геотехнічних інженерів і бурильних компаній, що виконують інспекції гідрогеологічних спостережних свердловин, фундаментних паль і бурів моніторингу рівня ґрунтових вод. Камера 38мм спускається у стандартні свердловини з діаметрами від 50–75мм, документуючи пройдені геологічні формації, стан обсадної колони, мінеральні відкладення, тріщини й зміщення стінок свердловини, інформація, суттєва для геотехнічних проєктів, гідрогеологічних досліджень і програм моніторингу якості ґрунтових вод.

Аварійні служби, сейсмічні пошуково-рятувальні команди й підрозділи цивільного захисту використовують цю камеру для інспекції свердловин і колодязів для виявлення тих, хто вижив, у колодязях, свердловинах і підземних просторах після землетрусів чи обвалів будівель, застосування, явно документоване виробником Jiutai. Камера 38мм входить у будь-який отвір чи тріщину достатнього діаметра, видаючи живе зображення підземного простору без ризику для рятувального персоналу. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції в усіх типах підземної інфраструктури.

Компанії аквакультури, оператори водозабірних колодязів і постачальники послуг обслуговування зрошувальних систем використовують системи камер для інспекції свердловин і колодязів типу GTV300 для щорічних інспекцій колодязів ґрунтових вод, оцінюючи стан заглибних насосів, водозабірних сіток, обсадної колони й рівень засмічення, згідно з міжнародними стандартами відеоінспекції підземної інфраструктури. Сумісність AC/DC дозволяє польові інспекції без генератора, використовуючи власний акумулятор системи. Як це працює: інспекція свердловини з GTV300

• Підготовка обладнання й калібрування лічильника глибини: Оператор позиціонує блок GTV300 біля гирла свердловини чи колодязя й скидає лічильник глибини на нуль. Камера 38мм перевіряється візуально: корпус із легованої сталі й ущільнення IP68 інспектуються перед першим спуском.

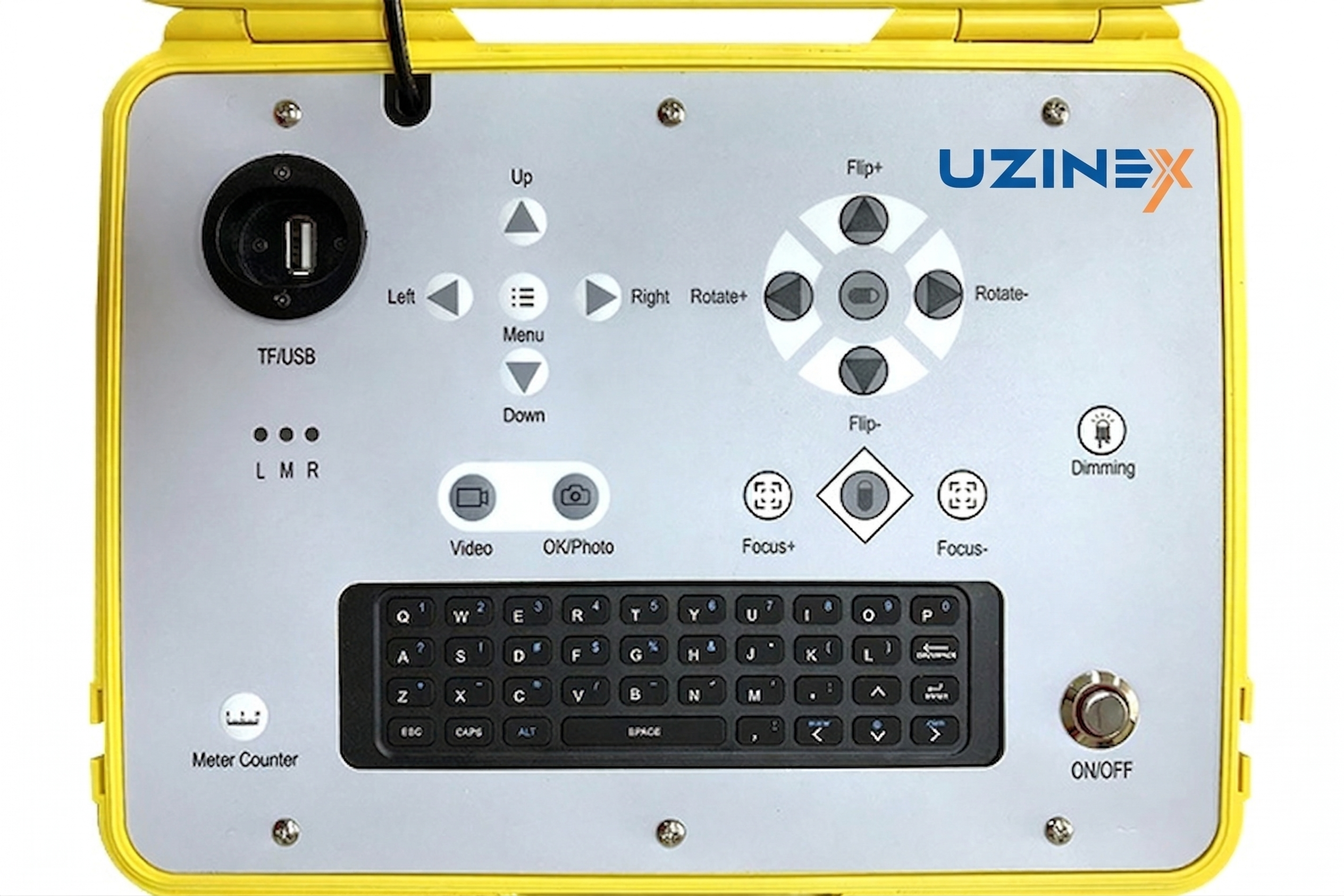

• Контрольований спуск на електричному барабані: Електричний барабан опускає камеру з контрольованою швидкістю в оглянуту свердловину чи колодязь. Лічильник глибини, відображений на екрані IPS 10 дюймів, постійно відстежує точну глибину головки камери; інформація зберігається автоматично на відеозаписі.

• Інспекція з обертанням 360° і запатентованим LED-освітленням: На бажаній глибині оператор цієї камери для інспекції свердловин і колодязів активує обертання 360° і документує повну окружність свердловини. Регульоване LED-освітлення калібрується для оптимальної чіткості зображення на оглянутій глибині й діаметрі, критичне налаштування для візуалізації дрібних геологічних формацій і тріщин в обсадній колоні свердловини.

• Фотографування й запис з позначенням глибини: Ідентифіковані аномалії (тріщини, зміщення, мінеральні відкладення, засмічення сіток, сторонні об'єкти) фотографуються й записуються на відео. Точна глибина позначається на кожному захопленні для кореляції з геологічним профілем свердловини чи з планом обсадної колони.

• Витягання барабана й генерація звіту: Камера витягається на барабані з контрольованою швидкістю. Записи Full HD з позначками глибини одразу доступні на екрані 10 дюймів для польового аналізу чи для експорту в геотехнічний чи гідрологічний звіт свердловини.

Часті запитання про камеру для інспекції свердловин і колодязів GTV300

Які типи свердловин і колодязів може інспектувати GTV300?

GTV300 інспектує будь-яку свердловину чи колодязь з мінімальним внутрішнім діаметром 40мм: геотехнічні й гідрогеологічні спостережні свердловини (50–100мм стандартний діаметр), водозабірні колодязі (100–300мм), фундаментні палі з внутрішньою обсадною колоною (100–300мм), бури моніторингу рівня ґрунтових вод і свердловини геологічної розвідки. Ця камера для інспекції свердловин і колодязів GTV300 не розроблена для інспекції горизонтальних труб; для них діапазон краулерів і штанг Uzinex: придатне рішення. Чи необхідний корпус із легованої сталі порівняно з алюмінієм чи пластиком?

Так. Під час вертикального спуску у вузькі свердловини камера періодично вдаряється об стінки свердловини, особливо у свердловинах з відхиленою обсадною колоною чи з нерегулярними мінеральними відкладеннями. Корпус із легованої сталі GTV300 витримує ці повторювані удари без деформації чи пошкодження ущільнення IP68. Пластикові корпуси ламаються при ударі; алюмінієві деформуються назавжди, змінюючи геометрію головки камери й компрометуючи ущільнення. Легована сталь зберігає конструкційну цілісність і IP68 протягом усього терміну служби обладнання. Поле зору 120° ширше за конкуренцію: що це означає на практиці?

У свердловині з діаметром 50–75мм відстань між камерою й стінками становить 5–20мм, надзвичайно мала. Поле зору 90° (стандартне на каналізаційних камерах) показує вузьку смугу стінки свердловини; запатентоване поле 120° цієї камери для інспекції свердловин і колодязів покриває більшу площу стінки свердловини на кожному положенні, зменшуючи кількість обертань, потрібних для повного документування окружності, і роблячи інспекцію швидшою й ретельнішою. Чи можна використовувати GTV300 для сейсмічного рятування: як це працює?

Так, виробник явно документує застосування в сейсмічному рятуванні й виявленні тих, хто вижив, під завалами. Камера 38мм входить через будь-яку тріщину, пролом чи отвір з мінімальним діаметром 40мм в обвалених структурах, видаючи живе зображення внутрішнього простору без ризику для рятувального персоналу. Запатентоване LED-освітлення забезпечує видимість у повністю позбавлених світла просторах, а екран IPS 10 дюймів дозволяє рятувальній команді аналізувати живе зображення з поверхні. Як GTV300 порівнюється з телескопічними штанговими камерами GTW06 і GTW106 у діапазоні?

GTW06 і GTW106: системи для інспекції зверху вниз колодязів і резервуарів, доступних через стандартні точки доступу (діаметр 50–600см). GTV300 розроблена виключно для свердловин і колодязів з діаметрами 40–300мм і глибинами десятки чи сотні метрів, геометрій, недоступних для телескопічних перископів. Корпус із легованої сталі, стійкість до високого гідростатичного тиску й запатентоване поле зору 120° структурно вирізняють її з-поміж полюсних систем, призначених для поверхневих колодязів. Чому купити камеру для інспекції свердловин і колодязів GTV300 від UZINEX?

• Безкоштовна технічна консультація для вашого застосування: Команда UZINEX аналізує тип оглянутих свердловин (геотехнічні, гідрогеологічні, водяні колодязі чи рятування) максимальні діаметри й глибини й конфігурує цю камеру для інспекції свердловин і колодязів з довжиною кабелю й аксесуарами, придатними для вашої програми інспекції.

• Повна доставка з електричним барабаном і екраном IPS 10 дюймів: GTV300 доставляється повною: камера з корпусом із легованої сталі, електричний барабан з лічильником глибини, екран IPS 10 дюймів і всі аксесуари, готова до першого спуску без додаткових покупок.

• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожна камера для інспекції свердловин і колодязів, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин, суттєво для програм безперервного моніторингу свердловин у геотехнічних проєктах з фіксованими договірними термінами.

• Документовані патенти й німецькі компоненти, перевірювана якість: Патенти на ширококутну оптику й LED, поєднані з компонентами, імпортованими з Німеччини, документовані й обґрунтовувані у файлах закупівель геотехнічних інститутів, бурильних компаній і публічних органів, що потребують обґрунтування якості придбаного інспекційного обладнання.

• Єдина система, спеціалізована для свердловин у діапазоні Jiutai Uzinex: GTV300, єдина камера для інспекції свердловин і колодязів у всьому діапазоні Jiutai, дистрибутованому UZINEX, спеціальний інструмент для інспекції свердловин і колодязів, який жодна інша система в діапазоні не може замінити за дизайном.

Камера для інспекції свердловин і колодязів GTV300: корпус із легованої сталі, стійкий до тиску й високих температур, запатентоване поле зору 120°, ширше за імпортоване обладнання, обертання 360°, запатентований LED, Full HD 1920×1080 і електричний барабан з лічильником глибини, для геотехнічних і гідрогеологічних інспекцій, сейсмічного рятування й моніторингу колодязів, усе, що визначає камеру для інспекції свердловин і колодязів промислового класу на глибинах, недоступних для будь-якої іншої системи в діапазоні.
