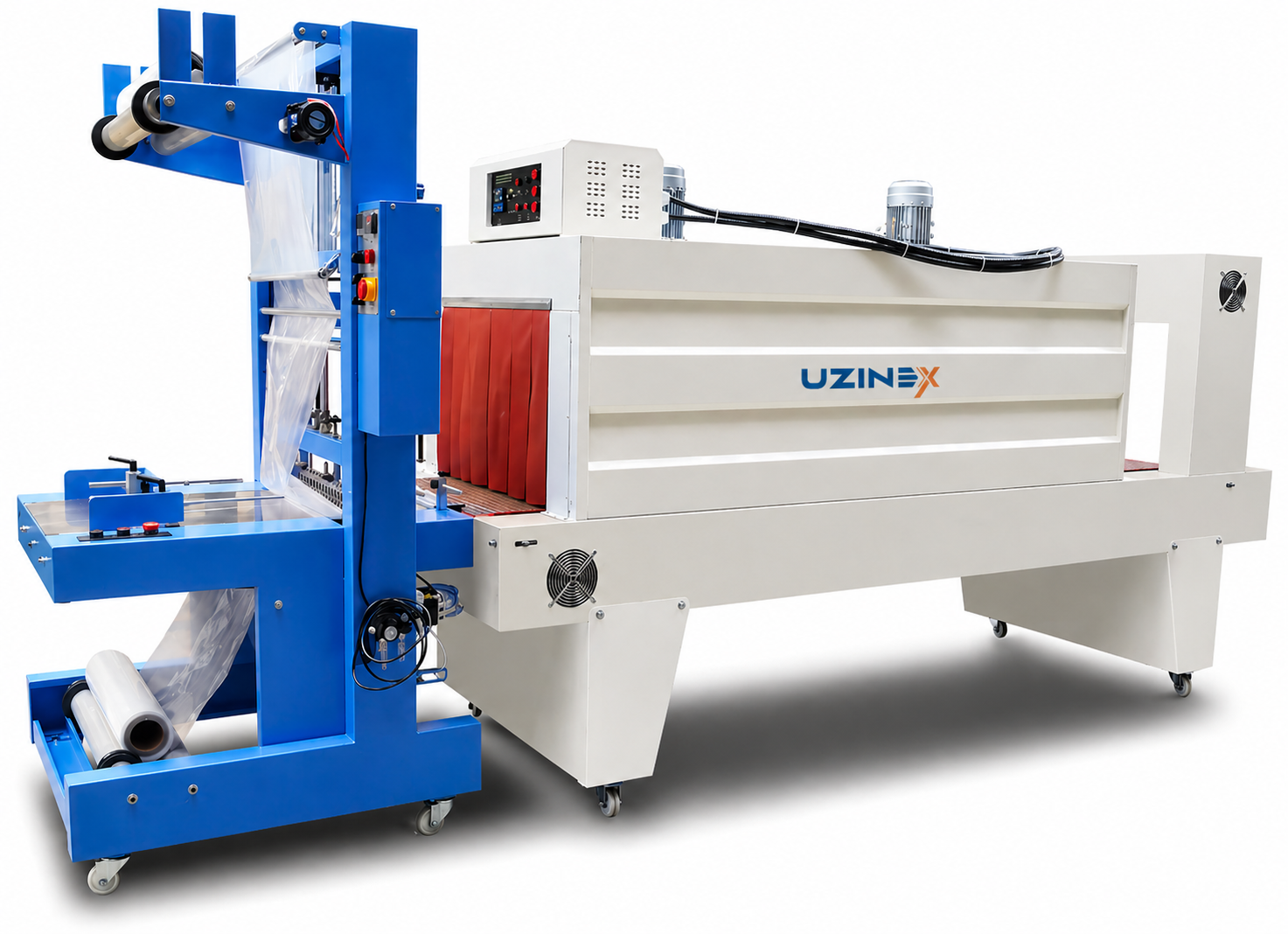

Термоусадковий тунель BSE6040A | 24 кВт, 0–15 м/хв, плівка PE | UZINEX

Термоусадковий тунель BSE6040A: це промислове обладнання, що завершує процес термоусадкового пакування, пропускаючи вироби, обгорнуті у плівку PE, через термотунель із примусовою циркуляцією повітря, рівномірно усаджуючи плівку навколо виробу, зі встановленою потужністю 24 кВт, швидкістю конвеєра, регульованою між 0 і 15 м/хв, внутрішнім тунелем 1 800 × 600 × 400 мм і максимальною місткістю виробу 500 × 350 мм при навантаженні 25 кг на конвеєрі.

Термоусадковий тунель BSE6040A спеціально розроблений для товстої плівки PE, що використовується в промисловому пакуванні зв'язок, мультипаків і об'ємних виробів, залишаючись водночас сумісним з іншими термоусадковими плівками (POF, PVC), що використовуються в пакуванні окремих роздрібних продуктів. Електронний зональний контроль температури, примусова циркуляція повітря через потужні вентилятори й система автоматичного охолодження після виходу з тунелю забезпечують рівномірну усадку без локального перегріву, пропалювання плівки чи деформації виробу. Головні переваги термоусадкового тунелю BSE6040A

• Кварцові нагрівальні елементи: швидкий тепловий відгук і тривалий термін служби. Термоусадковий тунель BSE6040A використовує кварцові нагрівальні елементи, стратегічно розташовані всередині тунелю; кварцові елементи досягають робочої температури за кілька хвилин порівняно зі звичайними металевими резисторами, яким потрібно 15–20 хвилин для стабілізації температури; на змінах із кількома запусками чи виробництвом малими партіями коротший час прогріву прямо перетворюється на менше непродуктивного часу на початку кожної робочої сесії.

• Примусова циркуляція повітря: рівномірна усадка на всіх поверхнях виробу. Термоусадковий тунель BSE6040A розподіляє гаряче повітря через потужні вентилятори, які створюють рівномірний потік усередині тунелю; плівка усаджується одночасно на всіх поверхнях виробу (бічній, верхній і нижній) без зон недостатньої усадки чи перегріву; вироби з неправильними формами чи тепловими тінями (заглиблення, виступи) покриваються рівномірно завдяки примусовій циркуляції.

• Електронний зональний контроль температури: незалежне регулювання для кожної зони тунелю. Термоусадковий тунель BSE6040A дозволяє незалежне встановлення температури для різних зон тунелю (вхід, середина, вихід); плівка PE потребує нижчої вхідної температури, щоб не усаджуватися різко й не затримувати повітря під нею, з подальшою вищою температурою в центральній зоні для повної усадки; зональне регулювання відтворює цю оптимальну теплову послідовність для кожного типу плівки.

• Швидкість конвеєра 0–15 м/хв, безступінчасто регульована: адаптація до будь-якої плівки й виробу. Термоусадковий тунель BSE6040A дозволяє безступінчасте регулювання швидкості конвеєра через варіатор швидкості; товста плівка PE потребує нижчої швидкості (довший час експозиції в тунелі), ніж тонка плівка POF, яка усаджується швидко; безступінчасте регулювання дозволяє оптимізувати швидкість для кожної комбінації плівка–виріб без компромісу між якістю усадки й виробничим темпом.

• Внутрішній тунель 1 800 × 600 × 400 мм: промислова місткість для великих зв'язок. Термоусадковий тунель BSE6040A має корисний отвір тунелю 600 мм завширшки й 400 мм заввишки, обробляючи вироби чи зв'язки з розмірами до 500 × 350 мм; ця місткість покриває картонні коробки напоїв, мультипаки банок, зв'язки косметичних продуктів і будь-який виріб, пакований окремо чи колективно у плівку PE середньої й великої товщини.

• Максимальне навантаження 25 кг на конвеєрі: важкі вироби без деформації. Термоусадковий тунель BSE6040A витримує навантаження до 25 кг на конвеєрі без деформації стрічки чи коливання швидкості; важкі вироби (банки, паковані будівельні матеріали, зв'язки промислових продуктів) транспортуються рівномірно через тунель на заданій швидкості, без прискорень чи сповільнень, що дали б нерівномірну усадку плівки.

• Система автоматичного охолодження після виходу: фіксація форми плівки перед маніпуляцією. Термоусадковий тунель BSE6040A включає систему автоматичного охолодження на виході з усадкової зони; швидке охолодження фіксує усаджену плівку на формі виробу до того, як упаковку заберуть оператор чи наступна конвеєрна система; без охолодження гаряча плівка може деформуватися чи прилипнути при контакті з іншими поверхнями в перші секунди після виходу з тунелю.

• Живлення 220 В / 380 В / 415 В, однофазне чи трифазне: сумісне з будь-якою електричною установкою. Термоусадковий тунель BSE6040A доступний у кількох конфігураціях напруги (220 В, 380 В, 415 В) і підтримує як однофазне, так і трифазне живлення залежно від наявної установки в приміщенні; правильна конфігурація напруги обирається на етапі замовлення разом з інженерами UZINEX на основі наявного електричного щита.

Технічні характеристики: термоусадковий тунель BSE6040A

Як працює термоусадковий тунель BSE6040A у пакувальній лінії

Термоусадковий тунель BSE6040A: це друге обладнання в лінії термоусадкового пакування, розташоване після машини для sleeve-пакування чи після L-запаювача, який закриває плівку навколо виробу. Розуміння позиції й ролі термоусадкового тунелю BSE6040A в послідовності пакування суттєве для правильного конфігурування лінії:

• Крок 1: Обгортання плівкою (вгору потоку від тунелю BSE6040A). Машина для sleeve-пакування чи L-запаювач обгортає виріб чи зв'язку в термоусадкову плівку й запаює шви, виробляючи упаковку з плівкою, нанесеною вільно навколо виробу, з повітрям між плівкою й виробом; на цьому етапі пакування не завершене.

• Крок 2: Проходження через тунель BSE6040A. Виріб, обгорнутий у плівку, заходить на конвеєр термоусадкового тунелю BSE6040A й проходить 1 800 мм термотунелю; гаряче повітря з примусовою циркуляцією рівномірно нагріває плівку на всіх поверхнях, і вона усаджується щільно навколо виробу, усуваючи повітря під нею.

• Крок 3: Охолодження й фіксація. На виході з термоусадкового тунелю BSE6040A система автоматичного охолодження фіксує усаджену плівку на формі виробу; готова упаковка має плівку, рівномірно прилеглу до поверхні виробу, з професійним комерційним виглядом, готова до етикетування й відправлення.

Застосування: які вироби пакує термоусадковий тунель BSE6040A

• Мультипаки напоїв: групи пляшок і банок. Термоусадковий тунель BSE6040A є стандартним обладнанням для усадки плівки PE на групи з 4, 6 чи 12 пляшок чи банок; місткість тунелю 600 мм завширшки й навантаження 25 кг покривають усі формати мультипаків у галузі напоїв; усаджена плівка PE забезпечує згуртованість зв'язки під час механічної маніпуляції з візком-піддоном і навантажувачем.

• Харчова галузь: групи банок і паковані продукти. Термоусадковий тунель BSE6040A усаджує плівку PE на лотки банок, групи йогуртів, картонні коробки молока й будь-який харчовий продукт, пакований колективно у термоусадкову плівку для дистрибуції; рівномірна усадка тримає продукти у зв'язці вирівняними й стабільними протягом усього дистрибуційного ланцюга.

• Промислові продукти й колективно паковані будівельні матеріали: термоусадковий тунель BSE6040A обробляє зв'язки промислових продуктів із навантаженням до 25 кг; профілі, труби, пачки дошок чи важкі аксесуари, паковані у товсту плівку PE, усаджуються рівномірно без деформації конвеєра чи коливання швидкості при великій вазі.

• Роздрібні й косметичні продукти: індивідуальне пакування у плівку POF. Термоусадковий тунель BSE6040A також обробляє окремі вироби, паковані у тонку плівку POF (поліолефін) для полицевої презентації; зональний контроль температури й точне регулювання швидкості конвеєра дозволяють адаптувати параметри усадки для тонкої плівки POF (12–19 мкм) проти товстої плівки PE (50–100 мкм), що використовується для промислових зв'язок.

• Аптека й парафармацевтика: tamper-evident пакування. Термоусадковий тунель BSE6040A виробляє tamper-evident термоусадкове пакування (з видимим індикатором недоторканності) на коробках фармацевтичних і парафармацевтичних продуктів; плівка, усаджена щільно навколо коробки, видимо пошкоджується при будь-якій спробі відкрити її, забезпечуючи захист споживача.

• Друкарська й видавнича галузь: блоки книг і журналів. Термоусадковий тунель BSE6040A пакує партії книг, журналів і каталогів у плівку PE чи POF для дистрибуції; термоусадкове пакування захищає друковані поверхні від подряпин і вологи під час транспортування й зберігання.

Термоусадковий тунель BSE6040A і плівка PE: стандартна промислова комбінація

Термоусадковий тунель BSE6040A спеціально оптимізований для товстої плівки PE (поліетилен), домінантного матеріалу в промисловому пакуванні зв'язок і мультипаків. Плівка PE має ширше вікно усадки, ніж інші термоусадкові плівки, що робить її толерантнішою до коливань температури в тунелі й придатнішою для виробів із неправильними формами:

• Плівка PE: переваги для промислового пакування. Стійка до розривів, доступна в товщинах 50–200 мкм, вища температура усадки (130–160°C), придатна для важких виробів і зв'язок, що потребують плівки з високою механічною міцністю; термоусадковий тунель BSE6040A зі своєю потужністю 24 кВт забезпечує температуру, необхідну для повної усадки товстої плівки PE без надмірних часів експозиції, що сповільнили б лінію.

• Сумісність із плівкою POF і PVC: термоусадковий тунель BSE6040A також працює з плівкою POF (поліолефін) при нижчих температурах і з плівкою PVC у конфігураціях із покращеною вентиляцією; незалежне зональне регулювання температури й безступінчаста варіація швидкості конвеєра дозволяють адаптувати параметри для кожного типу плівки; для плівок, відмінних від PE, UZINEX рекомендує проводити випробування усадки під час введення в експлуатацію для встановлення оптимальних параметрів.

Часті запитання про термоусадковий тунель BSE6040A

Яку напругу живлення слід обрати для термоусадкового тунелю BSE6040A?

Термоусадковий тунель BSE6040A доступний у конфігураціях 220 В, 380 В і 415 В, однофазній чи трифазній; вибір залежить від електричного щита, доступного в приміщенні; при встановленій потужності 24 кВт трифазне живлення 380 В є переважним варіантом для рівномірного розподілу навантаження по фазах і зменшення струму на кожному проводі порівняно з однофазним живленням; інженери UZINEX перевіряють наявну електричну установку й рекомендують правильну конфігурацію перед замовленням. Скільки виробів на годину обробляє термоусадковий тунель BSE6040A?

Термоусадковий тунель BSE6040A не має потужності, вираженої в упаковках на годину, бо вона залежить від довжини виробу й встановленої швидкості конвеєра; при максимальній швидкості 15 м/хв і виробі завдовжки 300 мм теоретична пропускна здатність: 50 виробів на хвилину; оптимальна виробнича швидкість встановлюється на основі типу й товщини плівки, розмірів виробу й бажаної якості усадки, з регулюванням під час введення в експлуатацію. Який робочий простір потребує термоусадковий тунель BSE6040A?

Термоусадковий тунель BSE6040A має зовнішні розміри 2 750 × 840 × 1 500 мм; на додачу до площі обладнання потрібно передбачити мінімум 1 м простору з боків і на кінцях тунелю для експлуатації й доступу до нагрівальних елементів; адекватна вентиляція простору обов'язкова з огляду на термічну потужність 24 кВт, що розсіюється в приміщенні під час безперервної роботи. Чи можна підключити термоусадковий тунель BSE6040A до наявної машини для sleeve-пакування?

Так. Термоусадковий тунель BSE6040A підключається до будь-якої машини для sleeve-пакування чи L-запаювача, що виробляє упаковки у термоусадковій плівці; висота вхідного конвеєра тунелю має бути синхронізована з вихідною висотою попереднього обладнання; UZINEX перевіряє механічну сумісність із наявним обладнанням і адаптує підключення до конфігурації лінії під час введення в експлуатацію. Чому обирати UZINEX для термоусадкового тунелю BSE6040A

Термоусадковий тунель BSE6040A зі своєю встановленою потужністю 24 кВт: це обладнання з високим енергоспоживанням, чия правильна робота залежить від точного введення в експлуатацію параметрів температури й швидкості для кожного типу плівки й виробу; неправильно встановлена температура дає або недостатню усадку (плівка зі складками), або пропалювання плівки чи деформацію виробу.

• Консультація перед покупкою: перевірка електричної установки й сумісності з наявною лінією. Інженери UZINEX аналізують наявний електричний щит, щоб рекомендувати відповідну напругу живлення, перевіряють висоту конвеєра відносно суміжного обладнання й підтверджують, що розміри тунелю покривають вироби й формати пакування клієнта перед фіналізацією замовлення.

• Безкоштовне транспортування та введення в експлуатацію включені: термоусадковий тунель BSE6040A доставляється безкоштовно будь-куди в Румунії; під час введення в експлуатацію інженери UZINEX підключають обладнання до електричної установки, калібрують зональні температури для плівки, використовуваної клієнтом, і проводять випробування усадки для кожного формату виробу, встановлюючи оптимальні параметри, що зберігаються для повторного використання.

• Розширена гарантія 60 місяців і запчастини на складі: термоусадковий тунель BSE6040A має гарантію 60 місяців; кварцові елементи, вентилятори циркуляції повітря, контролер температури й варіатори швидкості конвеєра постійно зберігаються на складі UZINEX для швидкого втручання без часу очікування на імпорт.

• Національний сервіс із втручанням 24–48 год: сервісні інженери UZINEX втручаються на місці будь-де в Румунії; для ліній термоусадкового пакування, де тунель є останнім активним обладнанням перед відправленням, будь-яка несправність, не вирішена швидко, зупиняє весь потік пакування.

• Фінансування через кредит і лізинг: доступні рішення фінансування для придбання термоусадкового тунелю BSE6040A; обладнання кваліфікується для проєктів із європейським фінансуванням як інвестиція в автоматизацію пакувальної лінії.

• Повний асортимент обладнання для термоусадкового пакування. UZINEX пропонує повні рішення для термоусадкового пакування: машини для sleeve-пакування для нанесення плівки, термоусадковий тунель BSE6040A для усадки й доповнювальне обладнання для запаювання й обв'язування. Усе доступне від одного постачальника з інтегрованим національним сервісом.

Термоусадковий тунель BSE6040A: це вибір для будь-якого оператора, що завершує термоусадкове пакування промислових зв'язок чи окремих виробів, з установленою потужністю 24 кВт для повної усадки товстої плівки PE, тунелем 1 800 мм для рівномірної теплової експозиції й системою автоматичного охолодження для ідеальної фіксації плівки перед маніпуляцією.
