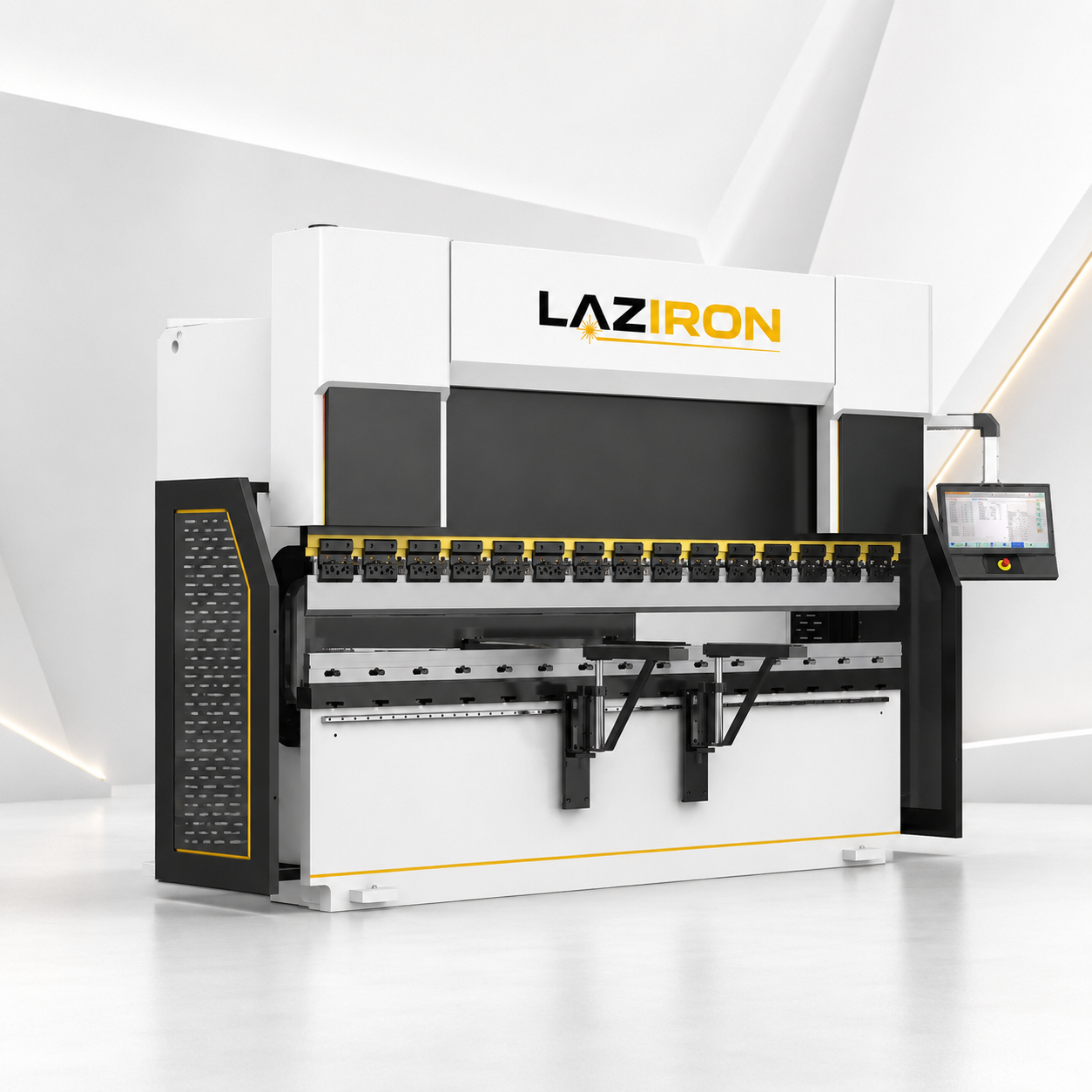

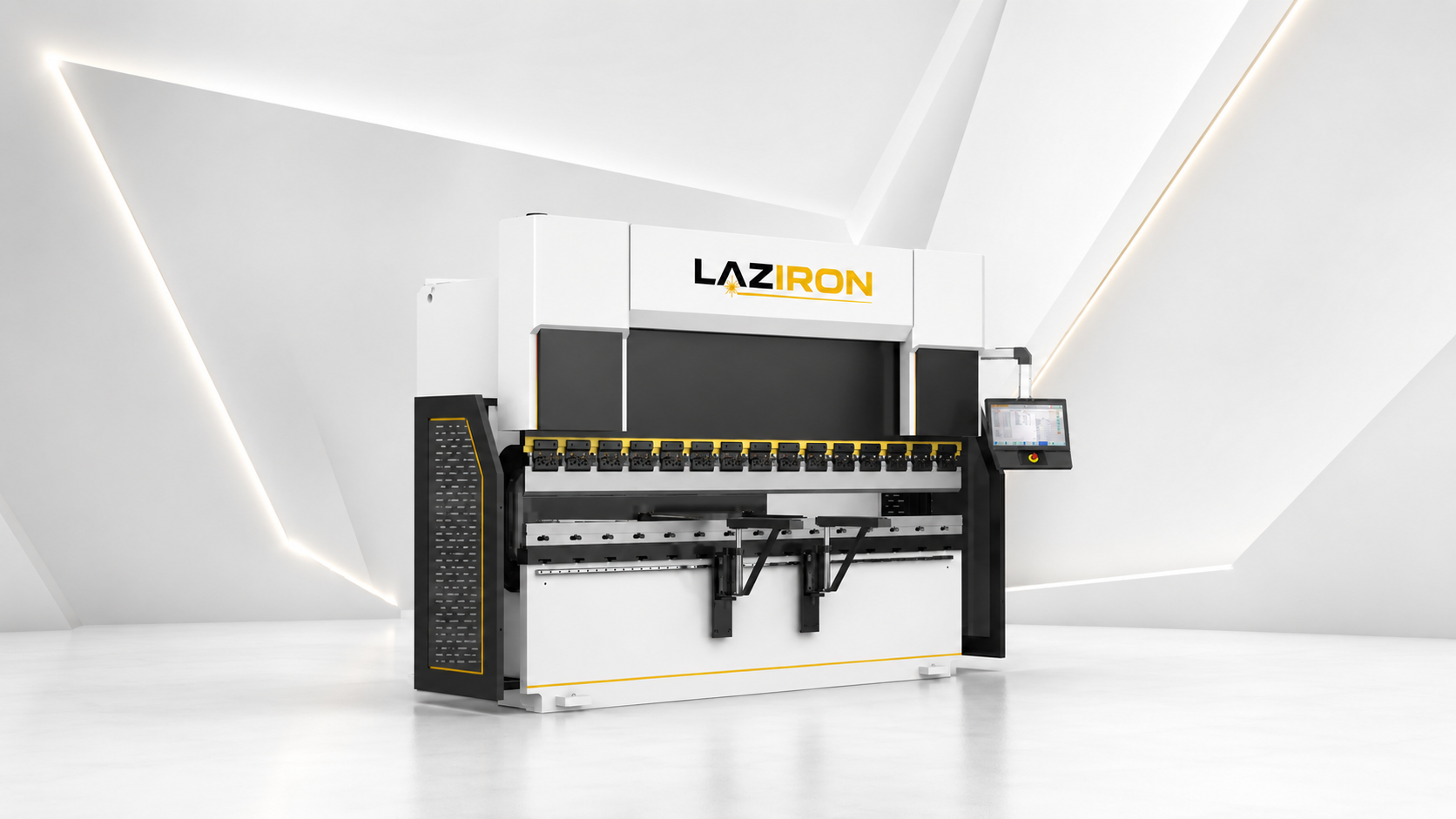

Електрогідравлічний листозгинальний прес LAZIRON HPB

Електрогідравлічний листозгинальний прес LAZIRON поєднує ефективність електричного серво-керування з потужністю гідравлічної системи і дає найкраще співвідношення сили та точності для цехів, які постійно гнуть товстий лист. Пропорційні сервоклапани замінюють звичайні клапани і прибирають затримки та втрати позиції.

Зі силою гнуття від 100 до 600 тонн, робочою довжиною 2500-6000 мм і гібридною серво-гідравлічною системою, кожен електрогідравлічний листозгинальний прес LAZIRON HPB призначений для цехів із виробництвом на важкому листі: суднобудівні майданчики, заводи техніки, металоконструкції для будівництва та виробники промислових резервуарів.

Що робить LAZIRON HPB електрогідравлічним листозгинальним пресом, побудованим для реального виробництва

Електрогідравлічний листозгинальний прес LAZIRON HPB зводить в одну систему переваги, які важливі на виробничій лінії: повторювану точність, автоматизацію параметрів, передбачувані операційні витрати та довгий строк служби критичних компонентів.

• Гібридна система серво-електрична плюс гідравлічна, пропорційні клапани, керовані серводвигуном, прибирають затримки та втрати позиції, типові для звичайних гідравлічних систем.

• Сила 100-600 тонн на довжинах 2500-6000 мм, покриває весь діапазон важких промислових застосувань, від панелей для техніки до конструкційних елементів суднобудівного майданчика.

• Точність позиціонування ±0,02 мм, порівнянна з чисто електричними пресами, але при силі у 3-4 рази більшій, це унікальне поєднання на ринку за ціною LAZIRON.

• Споживання енергії менше на 35-45%, проти звичайних гідравлічних пресів із постійно працюючим насосом, завдяки пропорційній подачі лише за потребою.

• Автоматична гідравлічна компенсація прогину, підганяє кривизну столу під навантаженням у реальному часі і тримає паралелізм на великих довжинах понад 4 метри.

• Керування ЧПК на 6-8 осей NC, Y1, Y2, X, R, плюс Z1, Z2 для бокових упорів і V для автоматичного регулювання кута матриці.

• Лазерна система безпеки Pilz або Lazer Safe, із 3D-зоною наближення, яка дає змогу працювати ергономічно без фізичних бар'єрів, відповідність EN 12622.

Технічні характеристики, електрогідравлічний листозгинальний прес LAZIRON HPB

Цей електрогідравлічний листозгинальний прес LAZIRON доступний у стандартизованих конфігураціях, вибір робиться залежно від набору застосувань і від місячного обсягу виробництва цеху.

Галузі, які використовують електрогідравлічний листозгинальний прес LAZIRON

Електрогідравлічний листозгинальний прес LAZIRON вибирають цехи з важким виробництвом: суднобудівні майданчики, заводи техніки (екскаватори, крани, гірниче обладнання), виробники промислових резервуарів і конструкцій для цивільного будівництва.

Суднобудівна галузь використовує один електрогідравлічний листозгинальний прес LAZIRON HPB на 500-600 тонн × 6000 мм, щоб гнути плити обшивки 20-25 мм для великих суден, і зникає потреба у гідравлічному прессуванні в кілька проходів, а геометрія виходить точною з першої спроби.

Заводи резервуарів для зберігання (посудини під тиском, цистерни для палива, промислові силоси) гнуть конструкційні плити 12-30 мм для циліндричних і конічних елементів. Виробники важкої техніки (деталі шасі, шарнірні вузли, стріли кранів), конструкції для металевих мостів і заводи деталей для вітрових турбін окуповують інвестицію в електрогідравлічний листозгинальний прес за 24-36 місяців.

Матеріали, сумісні з електрогідравлічним листозгинальним пресом LAZIRON

Зі силою, що конфігурується від 100 до 600 тонн, кожен електрогідравлічний листозгинальний прес LAZIRON HPB покриває важкий промисловий діапазон листа, до товщин, які перевищують можливості чисто електричних систем.

Система автоматичної гідравлічної компенсації прогину критично важлива для довгих деталей понад 4 метри, де прогин столу під навантаженням впливав би на якість згину.

Типова продуктивність за матеріалом

• Вуглецева сталь, макс. товщина (з 600 т × 6000 мм): 25 мм

• Нержавіюча сталь 304/316: 20 мм

• Низьколегована сталь S355/S420: 22 мм

• Конструкційний алюміній морського класу: 30 мм

Як працює модель LAZIRON HPB

Робочий цикл електрогідравлічного листозгинального преса LAZIRON HPB поєднує швидкість серво-системи з промисловою силою гідравліки і оптимізований під важкі деталі.

1. Оператор завантажує програму в керування DA-66T або Esa S840 прямо з DXF або з бібліотеки деталей.

2. Система автоматично розраховує компенсацію прогину залежно від прикладеної сили та довжини деталі.

3. Задній упор встає на координати Y1, Y2, X, плюс Z1/Z2 для бокових упорів.

4. Оператор кладе лист на матрицю краном, з опорою на автоматично виставлені упори.

5. Лазерна система безпеки Pilz перевіряє зону і дозволяє початок циклу з окремо керованими швидкостями підходу, робочої подачі та відведення.

6. У кінці компенсація прогину налаштовується під наступну програму без людського втручання.

Для інтеграції з іншим обладнанням вашого цеху станок підключається напряму до решти обладнання LAZIRON через спільну MES.

Часті питання про електрогідравлічний листозгинальний прес

У чому різниця між електрогідравлічним листозгинальним пресом LAZIRON HPB і звичайним гідравлічним пресом TPBS?

HPB використовує серводвигун для керування пропорційними клапанами (точність ±0,02 мм, споживання менше на 35%). TPBS використовує звичайні гідравлічні клапани з механічним торсіоном для синхронізації (точність ±0,05 мм, звичайне споживання, але ціна на 25-35% нижча). Для цехів із виробництвом на нержавіючій сталі та вимогливих деталях HPB оптимальний. Для гнуття комерційної сталі з широкими допусками TPBS дає краще співвідношення витрат і продуктивності.

Чи можу я використовувати електрогідравлічний листозгинальний прес LAZIRON HPB для довжин понад 6 метрів?

Стандартні конфігурації доходять до 6000 мм. Для довжин 7000-10000 мм LAZIRON пропонує конфігурацію HPB-XL із підсиленим корпусом і двома синхронізованими траверсами. Ці конфігурації виготовляються на замовлення, зі строком поставки 12-16 тижнів проти 6-8 тижнів для стандарту.

Яка встановлена потужність потрібна для преса 320 тонн × 4000 мм?

Приблизно 30-40 кВА для повної серво-гідравлічної системи, плюс 5-8 кВА для допоміжних систем (керування, освітлення, вентиляція). Типово разом 35-48 кВА у піку споживання, але реальне середнє споживання за зміну 8 годин становить лише 8-12 кВА завдяки пропорційній подачі тільки у фазах фактичного прессування.

Якого обслуговування вимагає гідравлічна система?

Гідравлічне масло міняється на 4000 годинах (щороку при роботі у 2 зміни) або раз на 2 роки, що настане першим. Фільтри HYDAC міняються на 2000 годинах. Уплотнення Parker оглядаються раз на 6 місяців. Загалом річна вартість обслуговування на 50-60% нижча, ніж у звичайного гідравлічного преса, завдяки меншій кількості циклів насоса.

Які потрібні умови щодо площі та фундаменту?

Для преса 500 тонн × 5000 мм: ангар 9 × 8 м (прес плюс місце для крана плюс зона зберігання листа), вільна висота 5,5 м, фундамент з армованого бетону товщиною 400-500 мм (зі статичним розрахунком на вагу преса 25-35 тонн). Трифазна напруга 380 В, споживана потужність змінюється залежно від тоннажу.

Розрахунок окупності електрогідравлічного листозгинального преса LAZIRON

Рішення інвестувати в електрогідравлічний листозгинальний прес не ухвалюють лише за технічними характеристиками, важливо, як обладнання перетворюється на реальні місячні цифри грошового потоку для вашого цеху.

Для цехів, які зараз віддають рівноцінні операції на субпідряд за цінами європейського ринку 2026 року, перехід на власне виробництво з електрогідравлічним листозгинальним пресом LAZIRON знижує фактичну вартість операції на 50-70%. При типовому місячному обсязі, обробленому власними силами замість субпідряду, інвестиція повертається за 18-30 місяців за поточних умов європейського ринку.

Додаткова маржа приходить з трьох напрямів: економія проти субпідряду, продаж послуг місцевим зовнішнім клієнтам за ринковими цінами та скорочення строків поставки кінцевим клієнтам на 40-60%, що дає змогу тримати підвищені ціни на термінові замовлення або замовлення з короткими строками.

Чому варто вибрати UZINEX для електрогідравлічного листозгинального преса

LAZIRON побудований на чіткій філософії: промислова якість преміального рівня за ціною, яку може витримати будь-який серйозний цех, навіть без мільйонних бюджетів на капітальні інвестиції, як у великих заводів.

• Доступна ціна за преміальну гібридну систему, критичні компоненти (насос Bosch-Rexroth, уплотнення Parker, керування DA/Esa, система Lazer Safe) ті самі, які використовують преміальні європейські виробники, але пакет LAZIRON коштує на 35-45% менше.

• Гарантія 60 місяців, із виїзним сервісним обслуговуванням протягом менш ніж 24 годин по всій Румунії.

• Технічна підтримка та сервіс, телефонна підтримка, запчастини та виїзне обслуговування протягом менш ніж 24 годин по всій Румунії.

• Безкоштовна інспекція перед поставкою, з живим тестом на вашому референсному листі та повним приймальним звітом.

• Сумісність з європейськими фондами, відповідає вимогам фондів ЄС і національних фондів для значних капітальних проєктів.

• Компоненти за стандартами, гідравлічні компоненти та керування відповідають вимогам EN 12622, встановленим європейськими лідерами ринку.

Критичні компоненти стандартної конфігурації відповідають вимогам надійності, встановленим лідерами лазерної галузі, із заявленим строком служби волоконного джерела понад 100 000 годин роботи.

Дивіться увесь асортимент промислового обладнання LAZIRON, щоб порівняти моделі та запросити індивідуальну пропозицію.

Електрогідравлічний листозгинальний прес LAZIRON HPB перетворює ключові операції цеху в реальну конкурентну перевагу: якість преміального рівня, стабільна продуктивність і доступна інвестиція для будь-якого цеху, який хоче зростати, не подвоюючи структуру постійних витрат.
