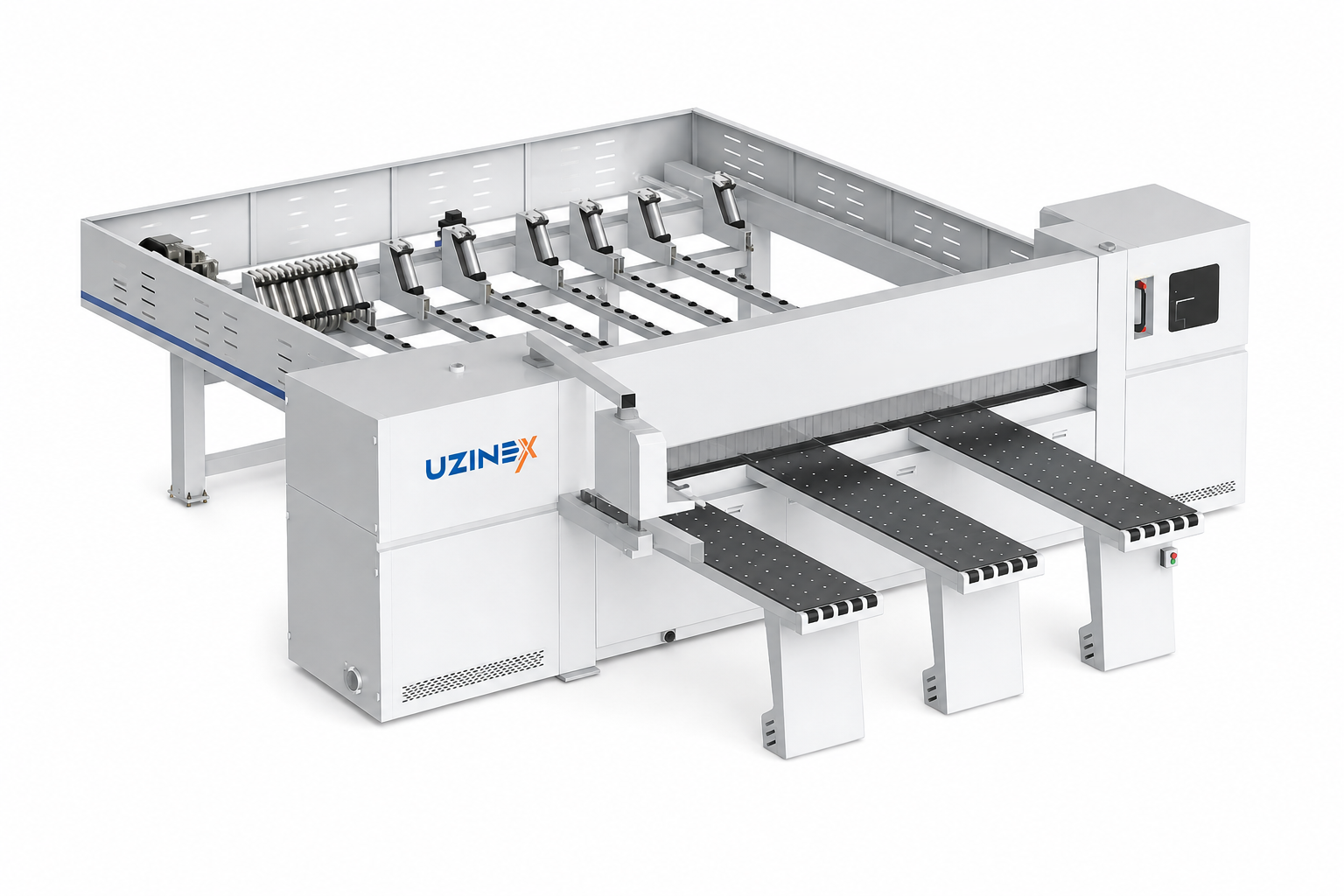

Пила для розкрою дерев'яних панелей, що пропонує виняткову точність і стабільність, з максимальною довжиною розкрою…
| Параметр | Значення |
| Габаритні розміри | 6.400 × 6.300 × 1.800 мм |
| Довжина розкрою | 3.700 мм |
| Товщина розкрою | 100 мм |
| Діаметр головного диска | 350 мм |
| Швидкість обертання головного диска | 4.800 об/хв |
| Двигун головного диска | 16 кВт |
| Діаметр підрізного диска | 180 мм |
| Швидкість обертання підрізного диска | 6.900 об/хв |
| Двигун підрізного диска | 2,2 кВт |
| Швидкість каретки вперед | 100 м/хв |
| Швидкість каретки назад | 150 м/хв |
| Двигун автоматичної подачі | 1,5 кВт AC серво |
| Швидкість автоматичної подачі | 100 м/хв |
| Двигун вентиляції високого тиску | 2,2 кВт |
| Загальна потужність | 23 кВт |
| Тиск повітря | 5 – 7 кг/см² |
| Висота платформи | 950 мм |
| Компонент | Бренд / Специфікація |
| PLC | Fatek |
| Частотний інвертор | Invt |
| Сервосистема керування | Invt |
| HMI-дисплей | Fatek |
| Лінійна напрямна | SLM |
| Контактори та вимикачі | Schneider |
| Кабелі | Igus Germany · CE + cUL |
| Пневматичні елементи | Hengtong |
| Соленоїдний клапан | AirTac |
| Двигун | Igarashi |
Високошвидкісна пила ЧПК для розкрою дерев'яних панелей: форматно-розкрійний верстат ЧПК із сервокареткою для меблевих заводів і виробників панелей, що обробляють великі обсяги ДСП, MDF, фанери та композитних матеріалів, з довжиною розкрою до 3700мм і товщиною до 100мм.
Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має головний диск 350мм на 4800об/хв з двигуном 16кВт, підрізний диск 180мм на 6900об/хв з двигуном 2,2кВт, каретку зі швидкістю 100м/хв вперед / 150м/хв назад, автоматичну сервоподачу 1,5кВт / 100м/хв і загальну потужність 23кВт.

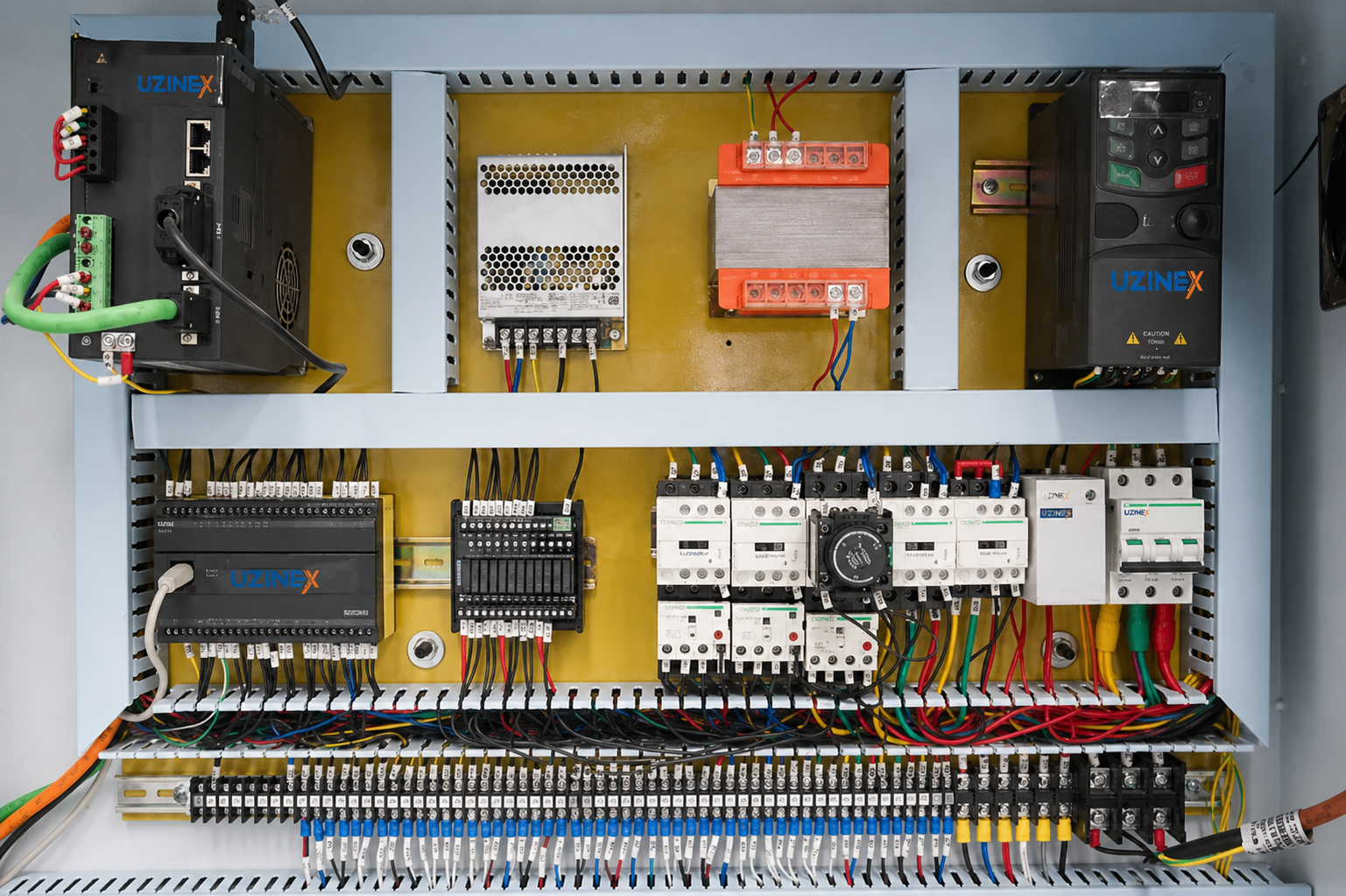

Високошвидкісна пила ЧПК для розкрою дерев'яних панелей оснащена PLC Fatek, сервосистемою керування Invt, інвертором Invt, дисплеєм Fatek, лінійними напрямними SLM, контакторами та вимикачами Schneider, кабелями Igus Germany із сертифікацією CE та cUL, пневматичними елементами Hengtong, соленоїдним клапаном AirTac і двигуном Igarashi. Система автоматичного попередження зупиняє верстат при несправності, а система автоматичного виявлення помилок спрощує обслуговування. Навчання оператора займає близько 2 годин. Транспортування, встановлення та введення в експлуатацію включені. Гарантія 60 місяців. Технічні характеристики: високошвидкісна пила ЧПК для розкрою дерев'яних панелей
| Параметр | Значення |
|---|---|
| Габаритні розміри | 6.400 × 6.300 × 1.800 мм |
| Довжина розкрою | 3.700 мм |
| Товщина розкрою | 100 мм |
| Діаметр головного диска | 350 мм |
| Швидкість обертання головного диска | 4.800 об/хв |
| Двигун головного диска | 16 кВт |
| Діаметр підрізного диска | 180 мм |
| Швидкість обертання підрізного диска | 6.900 об/хв |
| Двигун підрізного диска | 2,2 кВт |
| Швидкість каретки вперед | 100 м/хв |
| Швидкість каретки назад | 150 м/хв |
| Двигун автоматичної подачі | 1,5 кВт AC серво |
| Швидкість автоматичної подачі | 100 м/хв |
| Двигун вентиляції високого тиску | 2,2 кВт |
| Загальна потужність | 23 кВт |
| Тиск повітря | 5 – 7 кг/см² |
| Висота платформи | 950 мм |
Компоненти та бренди: високошвидкісна пила ЧПК для розкрою дерев'яних панелей
| Компонент | Бренд / Специфікація |
|---|---|
| PLC | Fatek |
| Частотний інвертор | Invt |
| Сервосистема керування | Invt |
| HMI-дисплей | Fatek |
| Лінійна напрямна | SLM |
| Контактори та вимикачі | Schneider |
| Кабелі | Igus Germany · CE + cUL |
| Пневматичні елементи | Hengtong |
| Соленоїдний клапан | AirTac |
| Двигун | Igarashi |
Високошвидкісна пила ЧПК для розкрою дерев'яних панелей конфігурується при складанні пропозиції відповідно до типу панелі та асортименту необхідних розрізів. Безкоштовна технічна консультація доступна. Переваги високошвидкісної пили ЧПК для розкрою дерев'яних панелей
• Сервокаретка на 100м/хв вперед і 150м/хв назад: максимальна пропускна здатність розрізів за зміну. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має каретку із сервопереміщенням на 100м/хв під час розкрою та 150м/хв на зворотному ході, мінімізуючи непродуктивний час між послідовними розрізами. Ця висока швидкість каретки переходить у максимальну кількість циклів розкрою за 8-годинну зміну, вирішальний фактор для продуктивності високооб'ємної лінії форматного розкрою панелей.
• Головний диск Ø350мм / 4800об/хв / 16кВт: потужність для чистих розрізів на товщинах до 100мм. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має диск 350мм на 4800об/хв з двигуном 16кВт, забезпечуючи крутний момент і периферійну швидкість, необхідні для товстих панелей, композитів зі щільним осердям чи складених пакетів. Потужність 16кВт запобігає сповільненню на важких розрізах і підтримує якість поверхні розрізу по всій товщині.
“потужність для чистих різів на товщинах до 100 мм.”
• Підрізний диск Ø180мм / 6900об/хв: активне попереднє підрізання, що усуває сколювання на нижній грані. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має підрізний диск 180мм на 6900об/хв, що працює як попередній підрізувач: він відкриває тонкий паз на нижній грані панелі перед тим, як головний диск робить повний розріз. Активне попереднє підрізання усуває сколювання меламіну чи фольги на нижній грані панелі, основний дефект при розкрої ламінованого ДСП і фарбованого MDF, виробляючи чистий край на обох гранях.
• Сервоавтоматична подача 1,5кВт / 100м/хв і PLC Fatek: точне ЧПК-позиціонування без ручного вимірювання. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має систему сервоавтоматичної подачі 1,5кВт, що позиціонує панель на розмірі розкрою, запрограмованому в PLC Fatek, без ручного вимірювання та регулювання оператором. Програми розкрою можна вводити та зберігати в пам'яті PLC для повторюваних партій, зменшуючи час налаштування при зміні плану розкрою.
• Лінійні напрямні SLM і кабелі Igus Germany CE+cUL: постійна точність і довговічність в інтенсивному виробництві. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має лінійні напрямні SLM, що забезпечують переміщення каретки без люфту по всій довжині розкрою 3700мм, підтримуючи постійну розмірну точність від першого до останнього розрізу зміни. Кабелі Igus Germany із сертифікацією CE та cUL витримують тисячі циклів згинання, усуваючи простій, спричинений утомою кабелю в безперервному виробництві.
• Система автоматичного виявлення помилок і попередження: зупинка при несправності, навчання за 2 години. Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має систему автоматичного виявлення помилок, що ідентифікує механічні й електричні несправності та зупиняє верстат до того, як вони спричинять пошкодження чи аварії. Інтерфейс Fatek дозволяє операторам вивчити повну роботу приблизно за 2 години навчання, зменшуючи залежність від спеціалізованого технічного персоналу та уможливлюючи ротацію операторів на верстаті. Гарантія UZINEX 60 місяців, національна технічна підтримка 24–48 годин.
Фабрики серійних меблів, які розкроюють великі обсяги ДСП і MDF на компоненти корпусів, використовують пилу.
Виробники композитних панелей: ДСП високої щільності, товстий MDF, клеєні панелі з масиву, OSB.
Габарити 6 400 × 6 300 × 1 800 мм
Застосування: високошвидкісна пила ЧПК для розкрою дерев'яних панелей
Заводи серійних меблів, що розкроюють великі обсяги ДСП і MDF на компоненти корпусів, використовують високошвидкісну пилу ЧПК для розкрою дерев'яних панелей як основний розкрійний верстат. Швидкість каретки 100/150м/хв і сервоавтоматична подача уможливлюють обробку послідовної кількості панелей у форматі 2800×2070мм чи 3050×2070мм за зміну, замінюючи ручні чи напівавтоматичні пили зі значно нижчою продуктивністю.
Виробники композитних панелей (ДСП високої щільності, товстий MDF, клеєні панелі з масиву, OSB) використовують високошвидкісну пилу ЧПК для розкрою дерев'яних панелей через її потужність розкрою для товщин до 100мм і потужність 16кВт головного диска. Товщина розкрою 100мм також дозволяє розкрій у складених пакетах тонких панелей (наприклад, дві панелі 45мм чи чотири панелі 22мм), подвоюючи чи потроюючи продуктивність при розкрої ідентичних компонентів. Часті запитання про високошвидкісну пилу ЧПК для розкрою дерев'яних панелей
Які плани розкрою може обробляти високошвидкісна пила ЧПК для розкрою дерев'яних панелей?

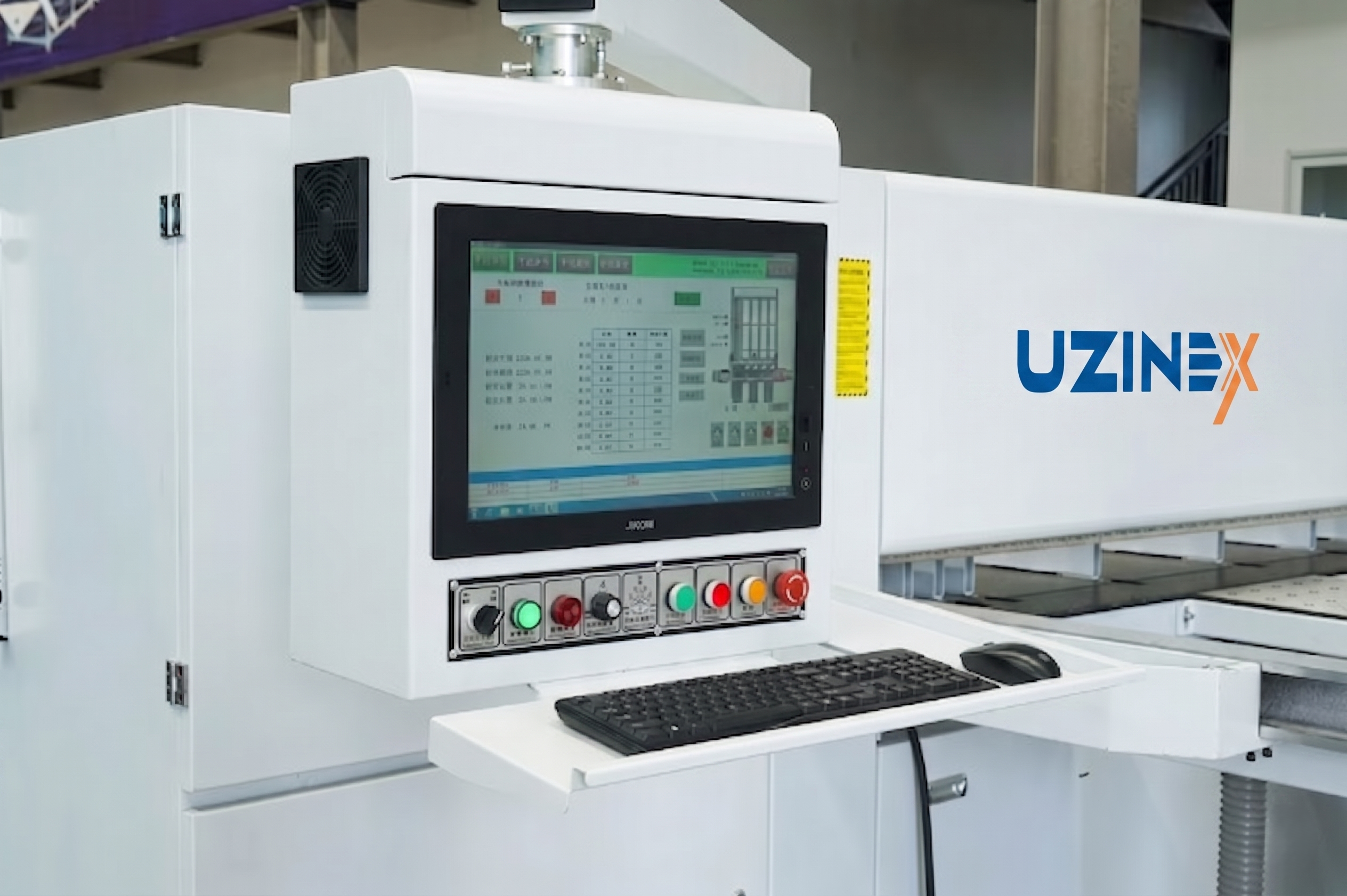

Високошвидкісна пила ЧПК для розкрою дерев'яних панелей має PLC Fatek з пам'яттю для програм розкрою. Плани розкрою з розмірами компонентів вводяться в HMI-інтерфейс Fatek, і верстат автоматично позиціонує панель на кожному запрограмованому розмірі. Для складних планів розкрою, згенерованих у CAD/CAM-ПЗ, UZINEX підтверджує сумісність з форматом імпорту PLC при складанні пропозиції. Чи придатна високошвидкісна пила ЧПК для розкрою дерев'яних панелей для європейського фінансування?
Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, фінансованих ЄС. Пилу можна включити в SEAP/SICAP. Опції лізингу та кредиту на сторінці кредитів і лізингу UZINEX. Чому UZINEX для високошвидкісної пили ЧПК для розкрою дерев'яних панелей
• Конфігурація та програмування включені: UZINEX конфігурує параметри розкрою та вводить початкові плани розкрою в PLC при введенні в експлуатацію.
• Транспортування, встановлення та введення в експлуатацію включені: встановлення на фундаменті клієнта, калібрування та навчання операторів приблизно за 2 години.
• Гарантія 60 місяців: розширене покриття для безперервного серійного виробництва меблів.
• Запчастини на складі: диски, напрямні SLM, компоненти Schneider та Igus швидко доступні в Румунії.
• Національна технічна підтримка 24–48 годин: техніки з національним покриттям.
• Придатна для європейського фінансування: повна технічна документація для PNRR, POR та інших активних програм.
Високошвидкісна пила ЧПК для розкрою дерев'яних панелей UZINEX: розкрій 3700мм / товщина 100мм, головний диск Ø350мм/4800об/хв/16кВт, підрізний диск Ø180мм/6900об/хв/2,2кВт, каретка 100м/хв вперед / 150м/хв назад, сервоподача 1,5кВт/100м/хв, вентиляція 2,2кВт, всього 23кВт, платформа 950мм, PLC Fatek, серво Invt, напрямні SLM, Schneider, кабелі Igus CE+cUL, Hengtong, AirTac, Igarashi, 6400×6300×1800мм, гарантія 60 місяців, транспортування, встановлення та введення в експлуатацію включені по всій Румунії.
