Одна машина робить три розділення одночасно: плаский матеріал іде вгору, котний скочується вниз, а дрібна фракція провалюється крізь перфорацію.
| Параметр | 4 лопаті |
| Кількість лопатей | 4 |
| Робоча площа (м²) | 8 |
| Орієнтовна продуктивність (т/год) | 5-10 |
| Встановлена потужність (кВт) | 5,5 |
| Орієнтовна маса (т) | 6 |
| Регулювання кута (°) | 10-25 |
| Вихідні фракції | 3 (2D, 3D, дрібнота) |

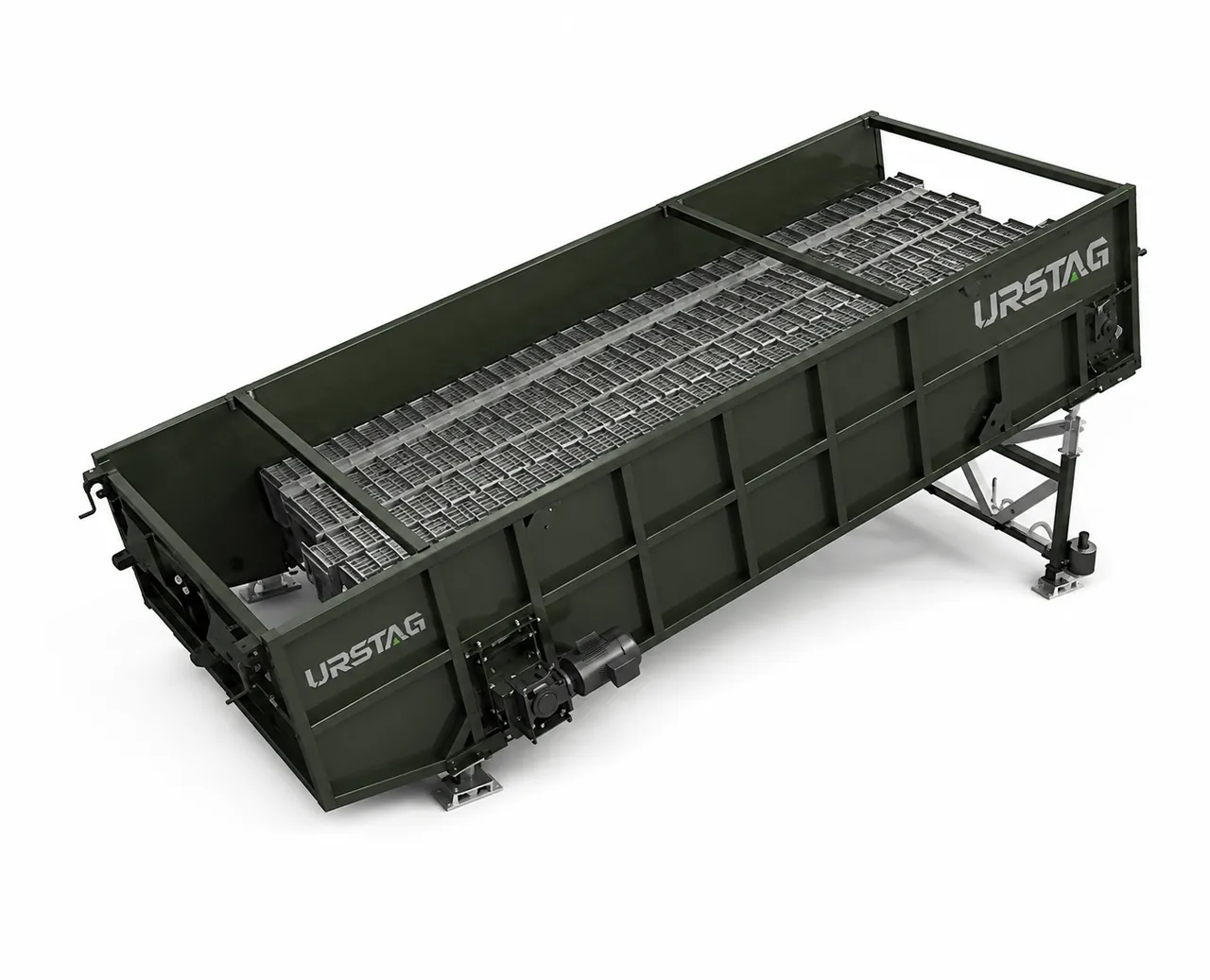

Балістичний сепаратор робить в одній машині те, на що інакше пішло б дві-три. Він ділить відходи одночасно за формою, густиною і розміром, даючи три окремі потоки: плаский матеріал, котний матеріал і дрібну фракцію. У термінах галузі - фракція 2D, фракція 3D і дрібнота.
Принцип механічний і простий. Похила рампа складена з перфорованих лопатей, закріплених на двох колінчастих валах, згори і знизу. Коли вали обертаються, лопаті описують коливний, балістичний рух, який підкидає матеріал угору і вперед. Пласкі легкі предмети женуться вгору до верхнього краю. Жорсткі округлі предмети скочуються схилом рампи вниз. Дрібний матеріал провалюється крізь перфорацію в лопатях. Перегляньте повний асортимент обладнання для сортування відходів і те, як машини поєднуються між собою.
• Три фракції за один прохід - балістичний сепаратор замінює дві-три окремі машини, бо розділяє за формою, густиною і розміром водночас.
• Готує матеріал до оптичного сортування - оптичні сортувальники і роботи працюють значно точніше на потоці, вже розділеному на пласке і котне, ніж на змішаних відходах, тож інвестиція нижче за потоком окупається.
• Регульований кут, від 10 до 25 градусів - нахил рампи виставляється під склад відходів, тож якість розділення налаштовується без заміни обладнання.
• Витягує плівку з жорсткої фракції - розділення 2D і 3D є найдієвішим механічним способом очистити фракцію жорсткої тари від плівки і паперу.
• Немає сита, яке залипає - перфорація розташована в лопатях, що постійно рухаються, тож нерухомої поверхні, яка забивається, як на класичному грохоті, тут немає.
• Низьке споживання енергії - за обсяг роботи, який він виконує, балістичний сепаратор має скромну встановлену потужність, від 5,5 до 11 кВт.
| Параметр | 4 лопаті | 6 лопатей | 8 лопатей | 10 лопатей |
|---|---|---|---|---|
| Кількість лопатей | 4 | 6 | 8 | 10 |
| Робоча площа (м²) | 8 | 12 | 16 | 20 |
| Орієнтовна продуктивність (т/год) | 5-10 | 10-15 | 15-20 | 20-25 |
| Встановлена потужність (кВт) | 5,5 | 7,5 | 11 | 11-15 |
| Орієнтовна маса (т) | 6 | 9 | 12 | 15 |
| Регулювання кута (°) | 10-25 | 10-25 | 10-25 | 10-25 |
| Вихідні фракції | 3 (2D, 3D, дрібнота) | 3 (2D, 3D, дрібнота) | 3 (2D, 3D, дрібнота) | 3 (2D, 3D, дрібнота) |
Значення для конфігурацій на 4-8 лопатей відповідають опублікованим діапазонам виробників. Конфігурація на 10 лопатей і її продуктивність екстрапольовані та підтверджуються при складанні пропозиції. Реальна продуктивність залежить від складу відходів і крупності на вході.
• Заводи сортування побутових відходів - відділення вторресурсів зі змішаних відходів, як етап перед оптичним сортуванням.
• Переробка пластику - відділення плівки від жорсткої тари, двох фракцій із зовсім різними цінами і призначенням.
• Папір і картон - вилучення пласкої фракції зі спільно зібраних вторресурсів.
• Будівельні відходи і відходи знесення - відділення деревини і плаского матеріалу від важкої котної фракції.
• Компостування - видалення сторонніх домішок з органічних відходів, насамперед полімерної плівки.
• Виробництво альтернативного палива - концентрування легкої високотеплотворної фракції.
Робоча рампа машини складена з поздовжніх перфорованих лопатей. Кожна лопать закріплена обома кінцями на колінчастому валу: один установлений поперечно вгорі, другий унизу. Коли вали обертаються, кожна лопать описує еліптичний рух, а сусідні лопаті рухаються у протифазі. Виходить траєкторія підкидання, звідки й назва - балістичний. Матеріал отримує і вертикальну, і поступальну складову руху. Пласкі легкі предмети - папір, картон, плівка - мають велику поверхню і малу вагу, тож женуться вгору рампою і виходять зверху як фракція 2D. Жорсткі компактні предмети - пляшки, банки, тара, зіжмаканий текстиль - на поверхні не тримаються, скочуються схилом і виходять знизу як фракція 3D. Дрібний матеріал проходить крізь перфорацію лопатей і збирається під машиною як дрібна фракція. Три потоки йдуть у різні місця.
Кількість лопатей визначає робочу площу, а отже і продуктивність. Орієнтовно: 4 лопаті на 5-10 тонн за годину, 6 лопатей на 10-15, 8 лопатей на 15-20. Другий, не менш важливий параметр - кут нахилу. Крутіший кут заганяє більше матеріалу у фракцію 3D, пологіший працює на користь фракції 2D. Оскільки кут регулюється в межах 10-25 градусів, ту саму машину можна оптимізувати з часом, коли ви побачите, що насправді містять ваші відходи. Найкращий результат балістичний сепаратор дає на матеріалі, що вже пройшов етап просіювання, тому його зазвичай ставлять після барабанного чи зіркового грохота.
Що саме таке фракції 2D і 3D?
Фракція 2D - це плаский легкий матеріал: папір, картон, полімерна плівка, тобто предмети з великою поверхнею і малою вагою. Фракція 3D - жорсткий тривимірний матеріал, що котиться: пляшки, алюмінієві банки, пластикова тара, зіжмаканий текстиль. Механічне розділення цих фракцій цінне, бо вони мають різних покупців і різні ціни.
Навіщо мені балістичний сепаратор, якщо вже є барабанний грохот?
Це зовсім різні критерії розділення. Барабанний грохот розділяє за розміром, тож великий шматок плівки і велика пляшка вийдуть разом. Балістичний сепаратор розділяє за формою і густиною, тож він їх розводить. Ці машини доповнюють одна одну, а не замінюють, і в добре спроєктованих заводах їх ставлять одну за одною.
Як кут впливає на результат розділення?
Прямо і сильно. За крутішого кута більше матеріалу скочується вниз, тож фракція 3D зростає, але може містити й пласкі предмети. За пологішого кута переважає транспортування вгору, тож фракція 2D зростає, але може забирати з собою легку жорстку тару. Регулювання в межах 10-25 градусів виконують на реальному матеріалі, у перші тижні експлуатації.
Чи забивається перфорація лопатей?
Значно менше, ніж нерухоме сито, бо лопаті постійно рухаються, а вібрація і різниця фаз між ними струшують налиплий матеріал. На дуже вологих відходах усе одно рекомендуємо етап просіювання перед сепаратором, щоб прибрати більшу частину дрібної вологої фракції.
Чи постачається обладнання новим?
Так. Ми постачаємо лише нові агрегати, виготовлені на замовлення під ваше застосування, з повною технічною документацією.
Якого обслуговування потребує балістичний сепаратор?
Перевірки підшипників колінчастих валів як найбільш навантажених вузлів, огляду лопатей на знос і деформацію, перевірки пасів чи передачі та очищення перфорації. Оскільки це машина з невеликою кількістю вузлів і низькою встановленою потужністю, її обслуговування - одне з найпростіших в усій лінії.
