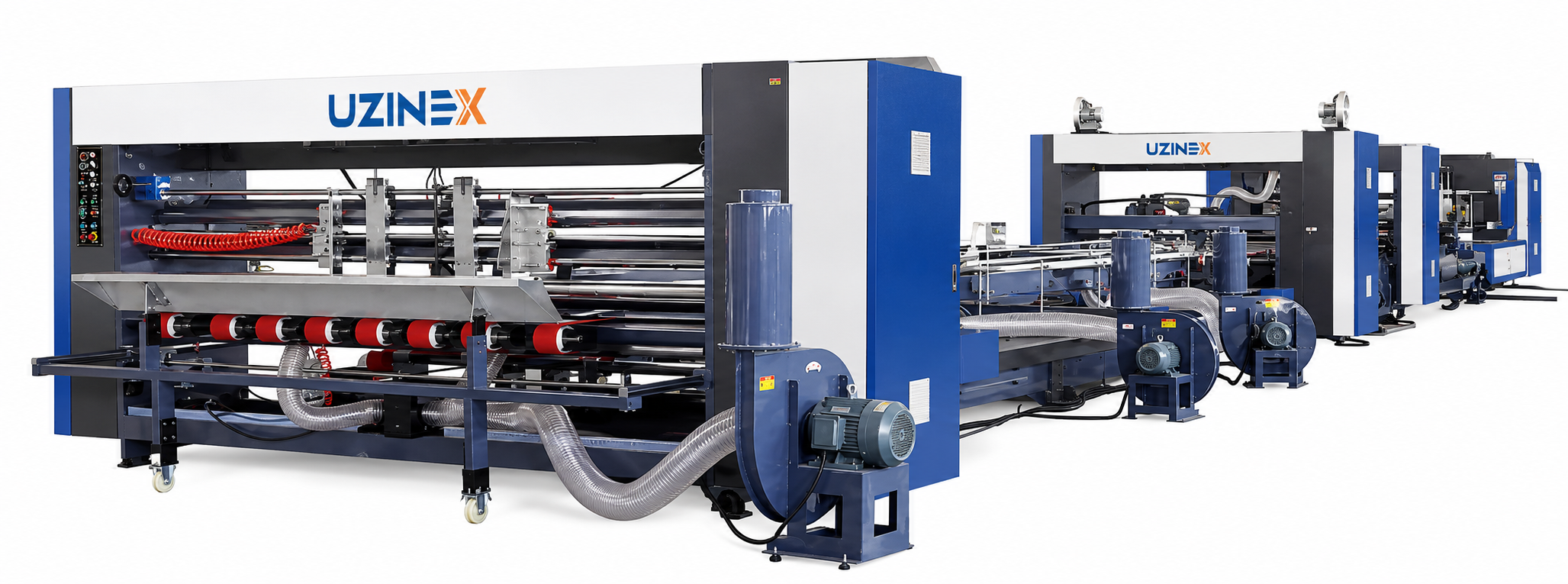

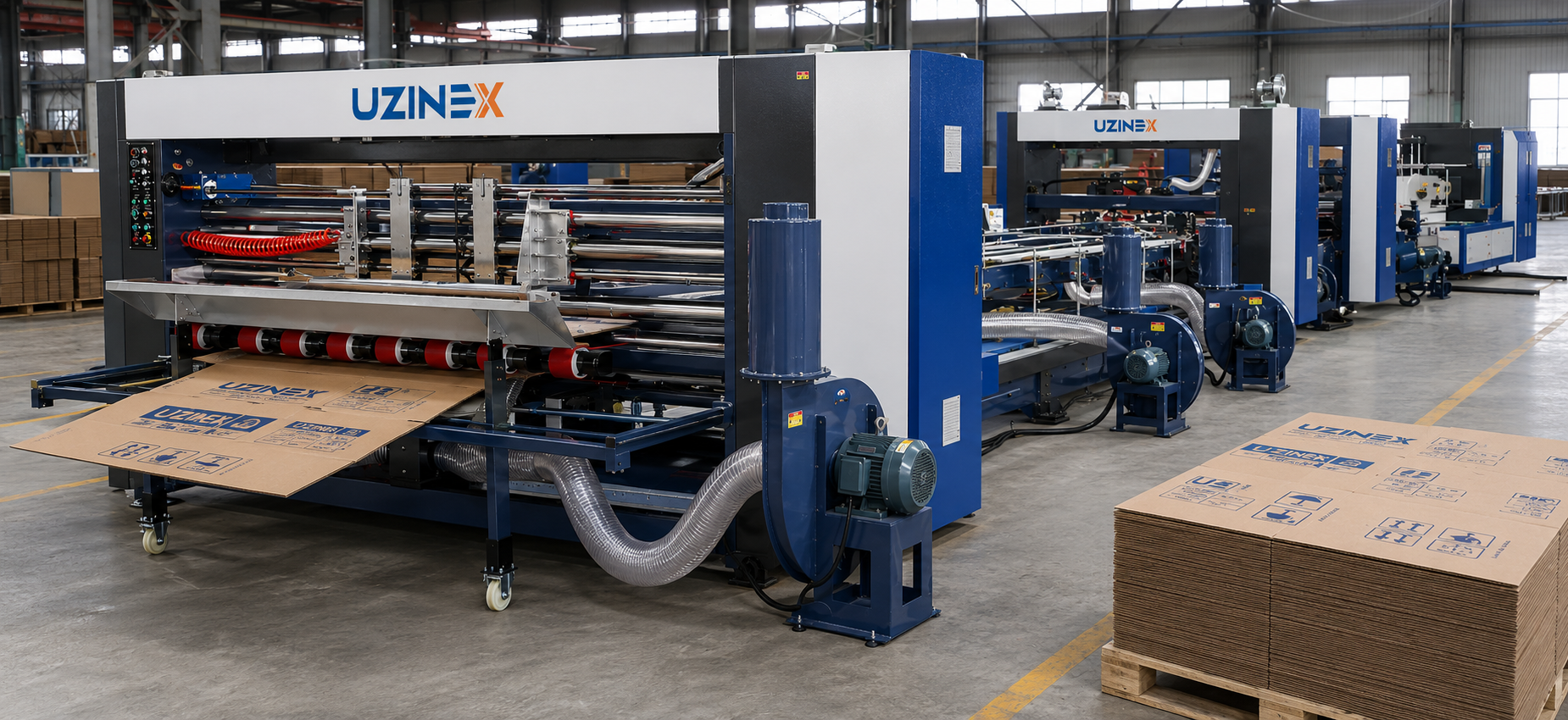

Mașină automată de lipire și legare cutii din carton ondulat YF-Z Series

YF-Z Series este o mașină automată de lipire și legare cutii din carton ondulat cu arhitectură modulară completă, integrând în linie alimentarea prin absorbție, plierea, corecția diferențială, alinierea completă, ieșirea și legarea în pachete. Concepută pentru producători de ambalaje care procesează cutii de format mare cu cerințe stricte de precizie la pliere și lipire, această mașină automată de lipire și legare cutii din carton ondulat atinge 130 m/min cu o față de cutie de până la 1000 mm pe modelul 1630Z — unul dintre cele mai mari formate procesabile dintr-un folder-gluer automat disponibil în România.

Față de seriile HS-A, HS-B și HS-C care utilizează sisteme de aliniere prin frecvență variabilă și geamanduri de navigație, YF-Z Series introduce două sisteme tehnice distincte: corecția diferențială cu control independent stânga-dreapta și alinierea completă cu șine liniare cu bandă laterală — o arhitectură mecanică mai robustă pentru cutiile grele și formatele mari unde sistemele de aliniere convenționale generează bătăi sau pliere incompletă.

Avantajele principale ale mașinii automate de lipire și legare cutii din carton ondulat YF-Z Series

• Corecție diferențială cu control independent stânga-dreapta – sistemul de corecție diferențială permite reglarea independentă a vitezei pe fiecare parte a liniei, compensând variațiile de grosime sau rigiditate ale cartonului și prevenind bătăile la ambalarea produselor grele — o problemă frecventă la folder-gluere convenționale pe formate mari și materiale dense.

• Aliniere completă cu șine liniare și bandă laterală stânga-dreapta – structura de ghidaj cu șine liniare și bandă laterală pe ambele margini ale cutiei asigură alinierea precisă pe toată lungimea liniei de pliere, cu funcție de aliniere laterală activă care corectează în timp real devierile față de axa centrală.

• Mișcare sincronă transversală a brațelor stânga-dreapta – brațele de pliere stânga și dreapta se mișcă sincron transversal împreună cu deflectoarele și mecanismul de lipire, prevenind orice bătaie laterală și asigurând o pliere simetrică perfectă pe toată lățimea cutiei.

• Dispozitiv de formare multi-canal pentru cotul cutiei – sistemul multi-canal asigură formarea corectă a unghiului de 90° la cotul cutiei; structura bidirecțională suplimentară previne fenomenul de pliere incompletă frecvent pe carton gros sau rigid.

• Reglaj cu o singură tastă — lungime, lățime și înălțime simultan – mașina automată de lipire și legare cutii din carton ondulat realizează funcția de reglaj complet cu o singură tastă, cu intrare directă a dimensiunilor; nu sunt necesare reglaje separate pe fiecare stație la schimbarea formatului.

• Față cutie de până la 1000 mm (model 1630Z) – formatul maxim de față cutie de 1000 mm și spate de 1100 mm al modelului 1630Z depășește capacitatea tuturor celorlalte serii de folder-gluer din portofoliul UZINEX, acoperind cutiile industriale mari pentru mobilier, electrocasnice și echipamente.

• Frecvență variabilă independentă pentru alimentare și ieșire stivă – viteza de alimentare și viteza de ieșire a stivei sunt reglabile independent prin frecvență variabilă, adaptând producția la specificațiile fiecărei comenzi fără compromisuri de calitate sau viteză.

• Reglaj electric al căruciorului și rolei de presare – căruciorul hârtiei și rola de presare sunt ambele reglabile electric ca distanță direct de la panoul de control, fără intervenție manuală cu unelte, economisind timp la schimbările de format.

Specificații tehnice mașină automată de lipire și legare cutii din carton ondulat YF-Z Series

Cele 2 modele ale mașinii automate de lipire și legare cutii din carton ondulat YF-Z Series

1224Z — precizie maximă ±1,5 mm pentru formate medii

Modelul 1224Z al mașinii automate de lipire și legare cutii din carton ondulat procesează cutii cu față între 250 și 800 mm și spate între 100 și 800 mm, la precizie de pliere de ±1,5 mm și viteză de 130 m/min. Este alegerea pentru fabricile care procesează cutii de format mediu cu cerințe ridicate de precizie geometrică — ambalaje pentru produse tehnice, electronice și produse industriale de dimensiuni medii unde toleranțele strânse la pliere sunt critice pentru compatibilitatea cu liniile de umplere automatizate ale clienților.

1630Z — format extra-mare cu față de până la 1000 mm

Modelul 1630Z extinde semnificativ capacitatea față de 1224Z: față cutie de până la 1000 mm și spate de până la 1100 mm, cu spațiere minimă de pliere de 400 mm și precizie de ±2 mm. Mașina automată de lipire și legare cutii din carton ondulat 1630Z este soluția pentru producătorii de ambalaje pentru mobilier, electrocasnice mari, echipamente industriale și orice produs care necesită cutii cu față mai mare de 800 mm — un format pe care niciun alt model de folder-gluer din portofoliul UZINEX nu îl poate procesa.

YF-Z Series față de seriile HS-A, HS-B și HS-C — când alegi corecția diferențială

Seriile HS-A, HS-B și HS-C sunt folder-gluere de mare viteză optimizate pentru formate medii și mici, cu viteze de 280–350 buc./min și sisteme de aliniere prin geamanduri de navigație și frecvență variabilă. Mașina automată de lipire și legare cutii din carton ondulat YF-Z Series utilizează o arhitectură mecanică fundamental diferită — corecție diferențială cu control independent stânga-dreapta și aliniere completă cu șine liniare — proiectată specific pentru cutii de format mare și grele unde sistemele convenționale generează bătăi sau pliere incompletă.

Dacă produsele ambalate sunt grele (mobilier, echipamente, piese metalice), dacă formatul cutiei depășește 800 mm față sau dacă precizia geometrică a cutiei finite este critică pentru linia de umplere a clientului, mașina automată de lipire și legare cutii din carton ondulat YF-Z Series este soluția tehnică corectă, chiar dacă viteza în buc./min este mai mică față de seriile HS. UZINEX asigură consultanță gratuită pentru compararea configurațiilor în funcție de cerințele specifice.

Aplicații și industrii pentru mașina automată de lipire și legare cutii din carton ondulat YF-Z Series

Mașina automată de lipire și legare cutii din carton ondulat YF-Z Series este destinată fabricilor de ambalaje care procesează cutii de format mare și mediu-mare pentru industria mobilei, electrocasnicelor, echipamentelor industriale, materialelor de construcții și pieselor tehnice grele. Sistemul de corecție diferențială și alinierea cu șine liniare sunt proiectate specific pentru a gestiona rigiditatea și greutatea cartonului triple wall utilizat frecvent în aceste aplicații.

Producătorii de ambalaje pentru export — unde cutiile trebuie să reziste la stivuire pe paleți în containere maritime — utilizează această mașină automată de lipire și legare cutii din carton ondulat pentru că precizia geometrică a plieri și calitatea lipirii sunt critice pentru rezistența mecanică a cutiei finite. O cutie cu cot incorect format sau cu pliere incompletă cedează prematur la stivuire, chiar dacă cartonul în sine este de calitate superioară.

Fabricile de ambalaje care deservesc producători de mobilier flat-pack (tip IKEA), electrocasnice mari sau echipamente de climatizare găsesc în modelul 1630Z al mașinii automate de lipire și legare cutii din carton ondulat singurul folder-gluer din portofoliul UZINEX capabil să proceseze cutii cu față de 1000 mm și spate de 1100 mm în flux automat complet.

Cum funcționează mașina automată de lipire și legare cutii din carton ondulat YF-Z Series

1. Alimentare prin absorbție cu aliniere laterală activă – blank-urile pre-ștanțate sunt preluate prin absorbție pe marginea de ghidaj și introduse în linie prin structura de șine liniare cu bandă laterală stânga-dreapta; funcția de aliniere laterală activă corectează imediat orice dezaliniere la intrare.

2. Reglaj format cu o singură tastă – operatorul introduce dimensiunile cutiei (lungime, lățime, înălțime) direct în sistem; mașina reconfigurează automat toate stațiile simultan, fără reglaje separate pe fiecare modul.

3. Pliere cu mișcare sincronă transversală – brațele de pliere stânga-dreapta se mișcă sincron transversal împreună cu deflectoarele și mecanismul de lipire, aplicând forța de pliere uniform pe ambele margini ale cutiei și prevenind asimetria sau bătaia laterală.

4. Corecție diferențială stânga-dreapta – sistemul de corecție diferențială monitorizează și compensează independent viteza pe fiecare parte a liniei, corectând variațiile de rigiditate ale cartonului sau dezechilibrele de sarcină la cutiile grele, fără a opri producția.

5. Formare cot cutie cu sistem multi-canal – dispozitivul multi-canal formează cotul cutiei la 90° exact, cu structura bidirecțională de siguranță prevenind plierea incompletă pe carton gros sau cu variații de grosime între loturi.

6. Aliniere completă finală – stația de aliniere completă verifică și corectează geometria cutiei finite înainte de ieșire, asigurând că toate coturile sunt la 90°, că clapetele sunt corect pliate și că lipirea este uniformă pe toată lungimea clapetei.

7. Stivuire pneumatică și legare automată – mecanismul de stivuire pneumatică numără și stivuiește cutiile conform cantității setate; timpul de împingere și viteza de ieșire a stivei sunt reglabile independent prin frecvență variabilă pentru adaptare la specificațiile fiecărei comenzi.

Întrebări frecvente despre mașina automată de lipire și legare cutii din carton ondulat YF-Z Series

Ce este corecția diferențială și de ce este importantă pentru cutiile mari și grele?

Corecția diferențială este un sistem de control care reglează independent viteza de transport pe partea stângă și dreaptă a liniei de pliere, compensând diferențele de rezistență mecanică ale cartonului. La cutiile mari și grele din carton triple wall, chiar variații minime de grosime între marginea stângă și dreaptă a foii pot genera bătăi laterale sau pliere incompletă dacă ambele margini sunt trase cu aceeași forță. Mașina automată de lipire și legare cutii din carton ondulat YF-Z Series detectează și compensează aceste variații în timp real, menținând alinierea precisă fără intervenție manuală.

Care este diferența de precizie între modelele 1224Z (±1,5 mm) și 1630Z (±2 mm)?

Diferența de precizie reflectă diferența de format și greutate a cutiei procesate. Pe formatele mai mici ale modelului 1224Z (față max 800 mm), menținerea preciziei de ±1,5 mm este realizabilă cu sistemul de corecție diferențială. Pe formatele mari ale modelului 1630Z (față max 1000 mm, spate max 1100 mm), brațul de pliere lucrează pe o lungime mai mare, iar variațiile cumulate ale cartonului cresc toleranța realistă la ±2 mm. Pentru aplicațiile industriale standard cu cutii de format extra-mare, precizia de ±2 mm este mai mult decât suficientă și superioară ce poate obține un folder-gluer convențional pe aceste dimensiuni.

Care e diferența concretă dintre YF-Z (UZX-197) și seriile HS-A/HS-B/HS-C — când aleg fiecare?

Seriile HS-A (350 buc./min, format până la 1100/1145 mm), HS-B (280 buc./min, format până la 1000/1000 mm) și HS-C (cutii mici, 130/80 mm minim) sunt optimizate pentru viteza maximă pe formate medii și mici, cu sisteme de aliniere prin geamanduri și frecvență variabilă. YF-Z Series măsoară în m/min (130 m/min) — nu buc./min — pentru că lucrează pe formate mari unde viteza liniară contează mai mult decât numărul de cutii. Recomandare: YF-Z pentru cutii mari (>800 mm față) și grele unde precizia geometrică e critică; HS-A/B/C pentru viteza maximă pe formate medii și mici. Modelul YF-Z 1630Z e singurul din portofoliu cu față de cutie de 1000 mm.

De ce e exprimată viteza în m/min la YF-Z și nu în buc./min ca la celelalte folder-gluere?

Pentru cutii de format mare și extra-mare, exprimarea în buc./min ar varia foarte mult în funcție de dimensiunea cutiei (o cutie de 1000 mm are nevoie de mai mult timp în linie decât una de 400 mm). Viteza liniară de 130 m/min este o măsură mai obiectivă a capacității mecanice a sistemului. Cu o cutie 1630Z de 1000 mm față, viteza practică e de aproximativ 80 buc./min; cu o cutie 1224Z de 500 mm față, viteza practică urcă la peste 200 buc./min. Această măsurătoare e similară cu cea folosită pentru linii integrate de tipărire-pliere-lipire (UZX-190 HX Folder-Gluer) care procesează aceleași formate mari.

Poate YF-Z Series procesa cutii pentru export cu cerințe stricte de stivuire pe paleți?

Da, și e una dintre aplicațiile principale ale seriei. La export pe containere maritime, cutiile sunt stivuite pe paleți pe rânduri de 5-10 nivele, iar greutatea cumulată pe cutia de jos poate ajunge la 200-400 kg. O cutie cu cot incorect format (nu la 90°) sau cu pliere incompletă cedează la stivuire chiar dacă cartonul e de calitate superioară — pentru că forța de compresie nu se distribuie uniform pe muchiile cutiei. Sistemul multi-canal de formare cot și corecția diferențială ale YF-Z asigură geometria perfectă necesară pentru rezistența la stivuire pe lanțul logistic complet.

Pentru ce volume se justifică YF-Z Series 1630Z (format extra-mare) economic?

Modelul 1630Z e o investiție justificată pentru fabrici care procesează regulat cutii cu față peste 800 mm — tipic producători dedicați pentru mobilier flat-pack (IKEA și similar), electrocasnice mari (frigidere, mașini de spălat), echipamente HVAC sau biciclete/scutere electrice. Pragul economic e legat de procentul comenzilor cu format mare în portofoliu: dacă peste 25-30% din volum implică cutii peste 800 mm față, 1630Z e justificat — alternativa fiind subcontractarea pentru aceste formate, mai costisitoare pe unitatea finită. UZINEX evaluează gratuit profilul de comenzi al fabricii pentru recomandare concretă.

Este eligibilă mașina YF-Z Series pentru proiecte cu finanțare europeană?

Da. UZINEX este membră a Enterprise Europe Network și livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă. YF-Z Series e potrivită pentru dosare de finanțare cu componentă de modernizare a liniilor industriale grele și automatizarea ambalării pentru sectoare strategice (mobilier, electrocasnice, echipamente). Sistemul tehnic distinct (corecție diferențială, aliniere cu șine liniare, formate până la 1100 mm) reprezintă un argument de inovație tehnologică în dosarele de finanțare. UZINEX asigură toată documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru o mașină automată de lipire și legare cutii din carton ondulat

• Consultanță tehnică gratuită pentru selecția modelului – UZINEX evaluează formatele de cutii, greutatea produselor ambalate, cerințele de precizie geometrică și volumul de producție pentru a recomanda modelul 1224Z sau 1630Z, sau o altă serie din familia folder-gluer în funcție de specificațiile clientului.

• Transport, montaj și punere în funcțiune incluse gratuit – mașina automată de lipire și legare cutii din carton ondulat este livrată, instalată și pornită la locația clientului de echipa tehnică UZINEX, cu calibrarea completă a sistemului de corecție diferențială și instruirea operatorilor.

• Garanție extinsă 60 de luni – una dintre cele mai lungi garanții disponibile în România pentru mașini automate de folder-gluer industrial de format mare, cu suport tehnic inclus pe toată durata garanției.

• Suport tehnic național în sub 36 de ore – intervenție fizică sau sesiune video de diagnosticare în mai puțin de 36 de ore de la sesizare, cu linie telefonică dedicată 24/7 pentru clienții UZINEX.

• Manual inteligent AI inclus – documentație completă de utilizare, mentenanță și depanare cu asistență AI, capabilă să rezolve instant peste 96% din solicitările tehnice fără intervenție umană.

• Eligibilitate completă pentru fonduri europene – UZINEX asigură documentația și suportul complet pentru achiziții cu finanțare UE, PNRR sau fonduri structurale, inclusiv pentru licitații publice.

Mașina automată de lipire și legare cutii din carton ondulat YF-Z Series este soluția industrială pentru fabricile de ambalaje care procesează cutii de format mare și extra-mare pentru mobilier, electrocasnice și echipamente industriale — cu corecție diferențială stânga-dreapta, aliniere completă cu șine liniare, reglaj cu o singură tastă și formate de față de până la 1000 mm, într-o arhitectură mecanică robustă proiectată pentru producție continuă la standarde industriale superioare.

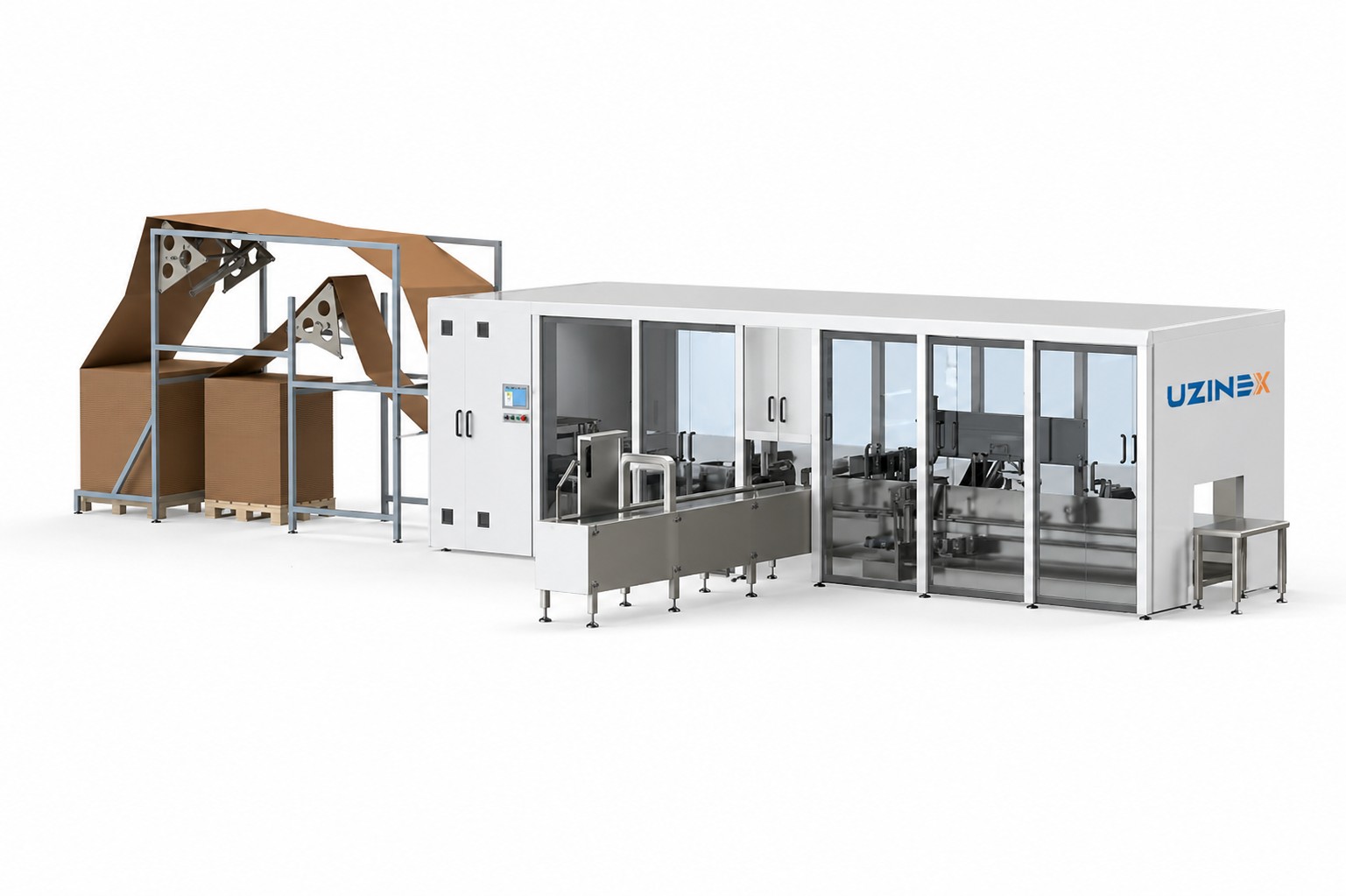

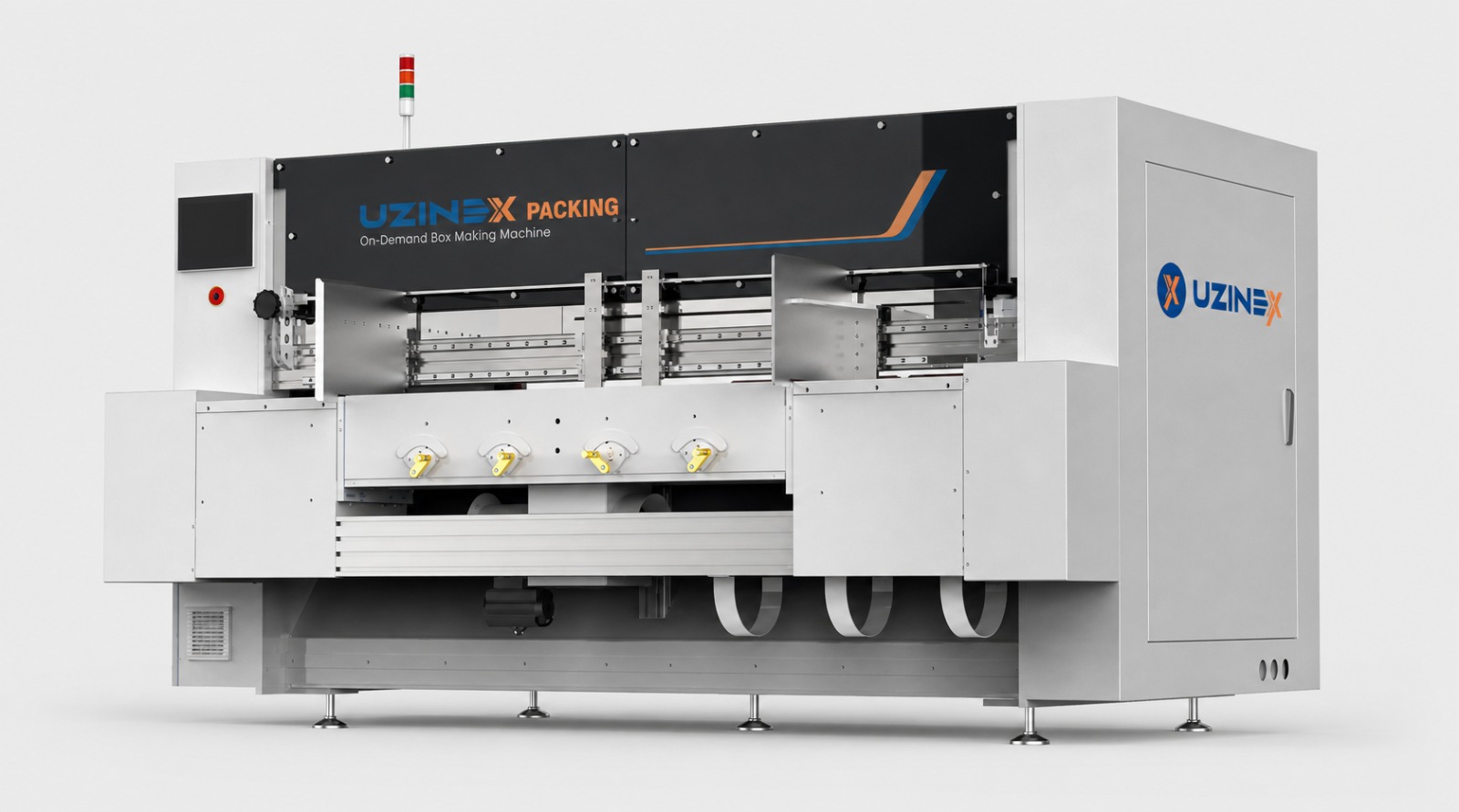

Echipamente apropiate ca profil de utilizare: Linie Automată Fabricare Cutii Carton Ondulat Personalizate | UZINEX, Linie integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series Folder-Gluer și Mașină automată de lipire și pliere cutii mici din carton HS-C Series — utile pentru proiecte cu specificații adaptate.
