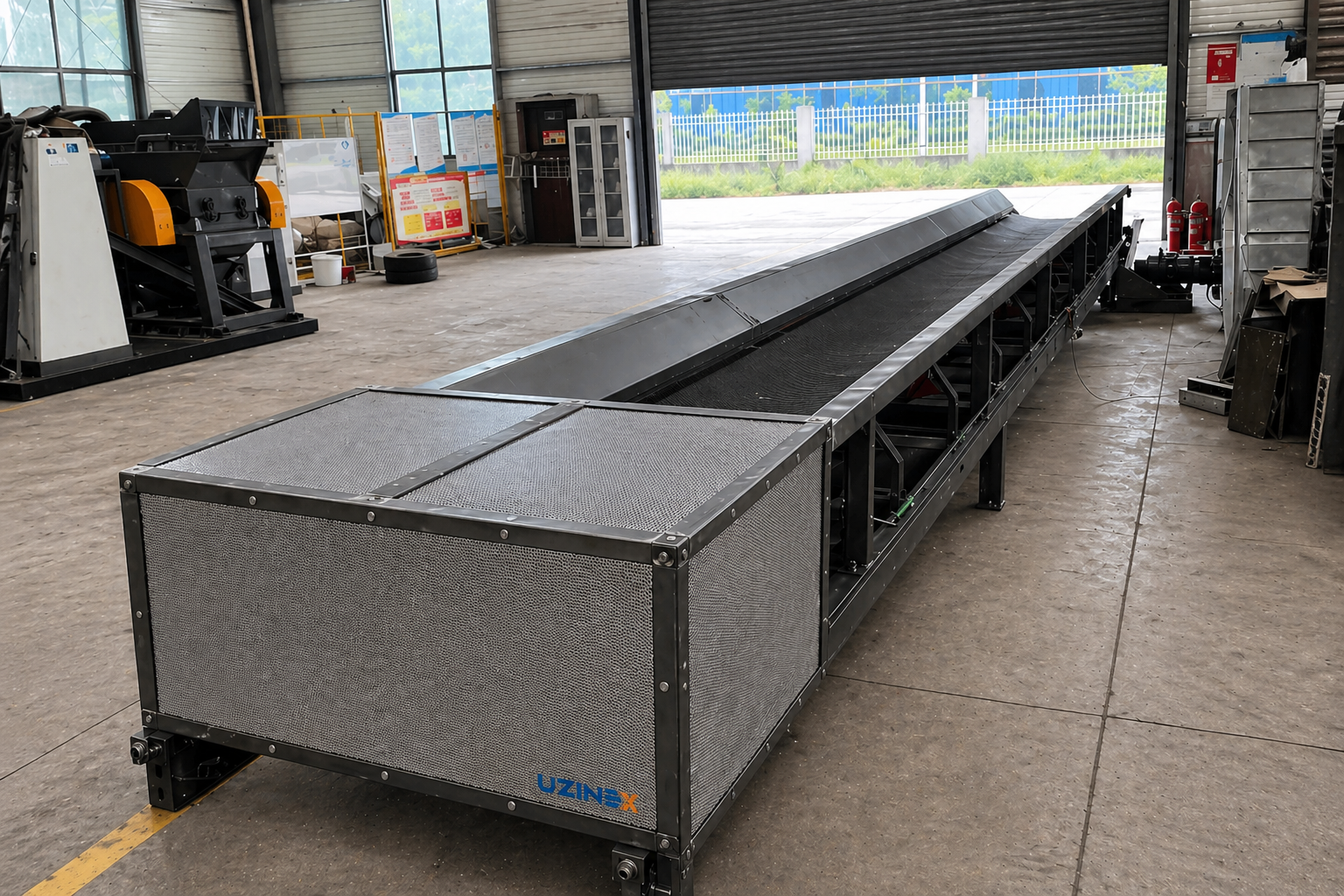

Промислова конвеєрна стрічка для переробки | Гума/ПВХ/металеві плити | Налаштовувана

Промислова конвеєрна стрічка для переробки RELIABLE: допоміжне обладнання безперервного транспортування, що фізично з'єднує все обладнання лінії переробки, забезпечуючи безперервний потік матеріалу від подачі через подрібнювачі, дробарки й сепаратори до фінальних бункерів. Доступна зі зносостійкою гумою, ПВХ і металевими плитами, зі сталевою рамою heavy-duty й модульною структурою.

Ця промислова конвеєрна стрічка для переробки: єдина інфраструктура, чий правильний вибір визначає, чи решта обладнання в лінії працює на номінальній потужності, чи обмежена блокуваннями й зупинками при передачі матеріалу між стадіями.

Вибір матеріалу стрічки, поверхні й вантажопідйомності не стандартизується: кожне застосування потребує оцінки форми транспортованого матеріалу (великі шматки проти тонких гранул), його фізичних властивостей (твердість, вологість, корозійність, температура) й сценарію переробки (подача перед подрібненням, транспортування після дроблення, розподіл до сепараторів). Неправильно розмірена промислова конвеєрна стрічка для переробки виробляє часті блокування, швидке погіршення стрічки й зупинки всієї лінії; правильно сконфігурована стрічка працює безперервно протягом усього терміну служби обладнання, яке вона з'єднує. Ключові переваги промислової конвеєрної стрічки для переробки RELIABLE

• Сталева рама Heavy-Duty, стабільність і стійкість до важких навантажень: Конструкційна сталева рама цієї промислової конвеєрної стрічки для переробки розроблена для ударних і вагових навантажень, специфічних для промислових ліній переробки: металеві шматки, подрібнені кузови автомобілів, розчавлена техніка й важкі будівельні відходи. Це матеріали з нерегулярною щільністю й формами, що виробляють нерівномірні удари по поверхні стрічки. Міцна рама поглинає ці удари без деформації опорної структури й без втрати вирівнювання роликів протягом усього терміну служби обладнання.

• Зносостійка гумова стрічка, довгий термін служби на абразивних матеріалах: Зносостійка гума стандартної стрічки, оптимальний матеріал для транспортування абразивних матеріалів, специфічних для промислової переробки: подрібнений метал, гумовий гранулат з дротом, мінеральний заповнювач, шлак і будівельні відходи. Стійкість до абразивного зносу гумової стрічки RELIABLE значно вища за стандартні ПВХ чи текстильні стрічки, зменшуючи частоту заміни й вартість обслуговування на рік роботи.

• 3 матеріали стрічки, гума, ПВХ, металеві плити: Кожен транспортний матеріал має специфічні вимоги до стрічки. Гума покриває широкий діапазон сухих і напіввологих абразивних матеріалів у переробці. ПВХ оптимальний для тонких, легких і чистих матеріалів з ліній сортування пластику й пакування: гладша поверхня, що не утримує тонкі частинки. Металеві ланцюгові плити (Metal Chain Plates) транспортують матеріали при високих температурах, надзвичайно абразивні матеріали чи матеріали з нерегулярними гострими формами, що швидко пошкодили б текстильні чи гумові стрічки.

• Повністю налаштовувана довжина й ширина, адаптована до будь-якого планування цеху: Промислові цехи переробки мають різноманітне планування: обладнання розташоване на різних відстанях і висотах, з опорними колонами й іншими перешкодами між ними. Ця промислова конвеєрна стрічка для переробки розробляється до точної довжини й ширини, потрібної відстанню між з'єднаним обладнанням, робочою шириною приймального обладнання й потрібною погодинною пропускною здатністю матеріалу, без адаптації після встановлення чи компромісу з потужністю.

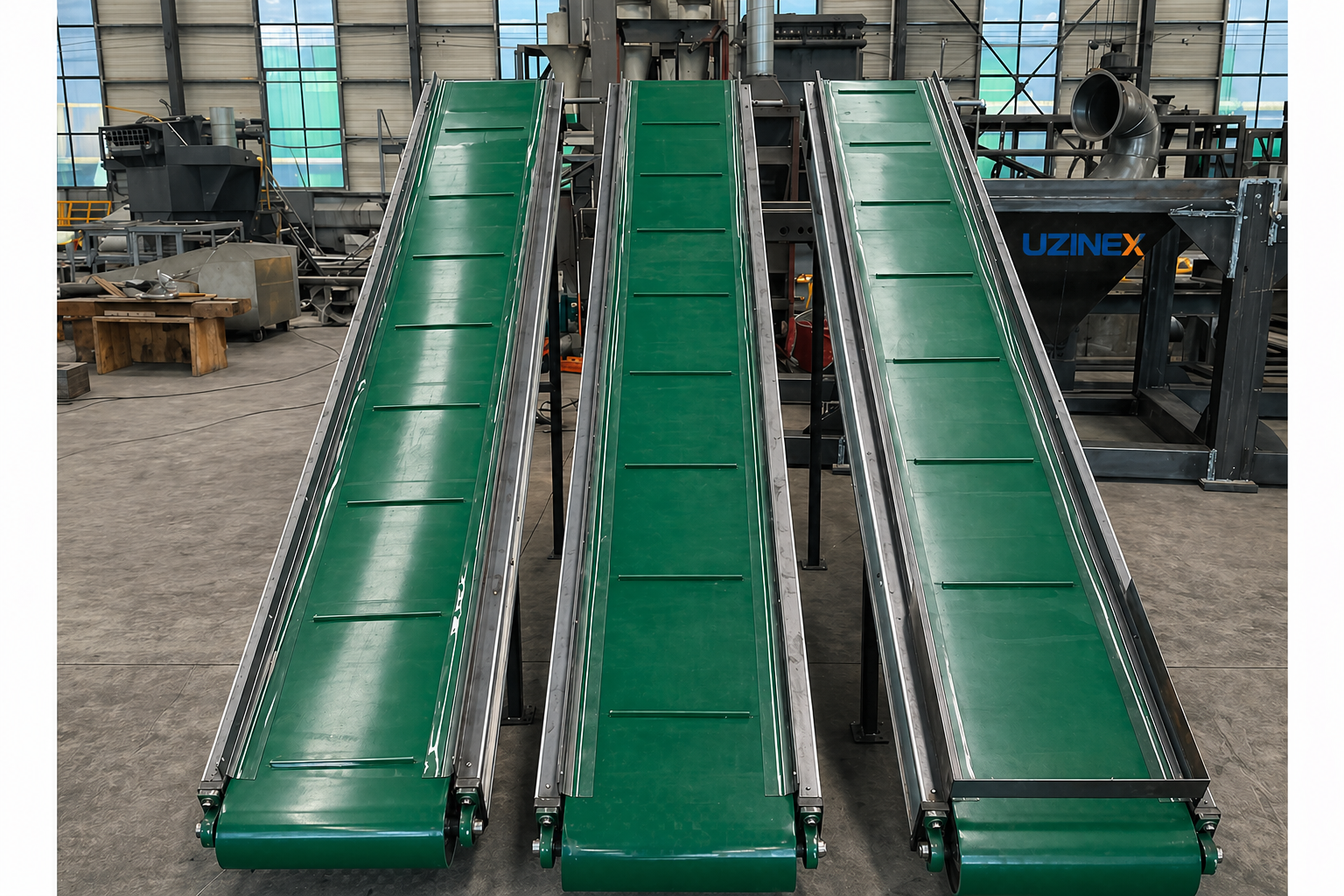

• Кілька поверхонь, гладка, протиковзка, візерункова, з боковими стінками: Поверхня стрічки вибирається залежно від кута транспортування й транспортованого матеріалу. Гладка поверхня для тонких матеріалів на горизонтальних стрічках; протиковзка й візерункова (з рельєфними профілями) для транспортування під високим кутом без ковзання матеріалу; бокові стінки для утримання тонких чи насипних матеріалів на стрічці при кутах транспортування 30–90°, усуваючи бокову втрату матеріалу під час вертикальної передачі.

• Модульна структура, швидка заміна стрічки без тривалої зупинки лінії: Модульний дизайн рами й система натягу стрічки дозволяють швидко замінити зношену стрічку, без демонтажу роликів чи двигуна й без спеціальних інструментів. Простій лінії під час зміни стрічки мінімальний порівняно з конвеєрними стрічками з монолітними структурами, де зміна стрічки потребує часткового демонтажу рами.

• Регульована швидкість, синхронізація з пропускною здатністю з'єднаного обладнання: Двигун зі змінною швидкістю цієї промислової конвеєрної стрічки для переробки дозволяє регулювати швидкість стрічки для синхронізації пропускної здатності матеріалу з номінальною потужністю приймального обладнання: подрібнювача, дробарки чи сепаратора на наступній стадії. Перевантаження обладнання виробляє блокування; недостатнє живлення знижує продуктивність. Регульована швидкість підтримує оптимальну пропускну здатність безперервно.

• Сумісна з усім обладнанням у діапазоні RELIABLE Uzinex: Ця промислова конвеєрна стрічка для переробки розроблена як нативний інтерфейсний елемент з усім обладнанням RELIABLE, дистрибутованим UZINEX: отвори подачі й точки розвантаження подрібнювачів, дробарок і сепараторів у діапазоні мають розміри, сумісні зі стандартними ширинами стрічки, забезпечуючи пряму механічну інтеграцію без адаптерів чи конструкційних модифікацій.

Посібник з вибору: тип стрічки, придатний для застосування

Вибір правильного типу стрічки для промислової конвеєрної стрічки для переробки визначає довговічність, частоту обслуговування й операційну безперервність протягом усього терміну служби лінії:

• Зносостійка гумова стрічка: Універсальне застосування для промислової переробки: подрібнений метал (залізо, алюміній, мідь), гумовий гранулат, будівельні відходи, руда, вугілля. Висока стійкість до абразії, удару й порізу від гострих кромок металевих фрагментів. Робоча температура: -20°C до +70°C. Стандартні ширини: 400–2000мм. Перший вибір для 80% застосувань переробки.

• ПВХ стрічка: Оптимальна для легких, тонких матеріалів без гострих кромок: пластиковий гранулат, сортовані плівки, пакувальні відходи, тонкі фракції з ліній сортування WEEE. Гладша поверхня порівняно з гумою не утримує тонкі частинки, що забруднили б сортовані фракції. Стійка до олив і мастил. Робоча температура: 0°C до +60°C. Придатний вибір для стадій тонкого сортування й розподілу до електростатичних чи гравітаційних сепараторів.

• Металеві ланцюгові плити (Metal Chain Plates): Рішення для екстремальних застосувань: матеріали при високих температурах (ливарний шлак, гарячі відходи після дроблення), матеріали з гострим металевим вмістом, що перфорували б гумову чи ПВХ стрічку, і надзвичайно важкі матеріали з насильницькими ударами при подачі. Виняткова довговічність проти механічного зносу й стійкість до температур понад 200°C на спеціальних варіантах. Вища вартість придбання, але термін служби в 3–5× гумових стрічок в екстремальних застосуваннях.

• Протиковзка чи візерункова поверхня: Потрібна при кутах транспортування понад 15–20°: профілі поверхні чи ребра запобігають ковзанню матеріалу назад вниз стрічкою при високих кутах, підтримуючи постійну пропускну здатність до обладнання, встановленого на висоті (подрібнювачі на платформах, силоси подачі, підняті бункери).

• Стрічка з боковими стінками: Суттєва для транспортування тонких чи гранульованих матеріалів на стрічках, нахилених під кутами 30–90°, де матеріал упав би з боків без утримувальних стінок. Вона усуває втрати матеріалу під час вертикальних передач і дозволяє вертикальний підйом однією стрічкою замість каскадної системи горизонтальних + вертикальних стрічок.

Специфікації: промислова конвеєрна стрічка для переробки RELIABLE

Застосування: позиція конвеєрної стрічки в лінії переробки RELIABLE

Промислова конвеєрна стрічка для переробки RELIABLE з'єднує кожну пару послідовного обладнання в лінії обробки, забезпечуючи безперервний потік матеріалу на оптимальній пропускній здатності. На вході в лінію стрічка подачі транспортує сирий матеріал (подрібнені кузови автомобілів, техніку, мішки відходів) із зони зберігання до отвору подачі первинного подрібнювача Double Shaft чи Single Shaft. Ця перша стрічка потребує гумової стрічки з протиковзким профілем під кутом подачі й розмірення до максимальної пропускної здатності первинного подрібнювача для запобігання недостатньому живленню, що знижує продуктивність.

Між первинним подрібнювачем і вторинною дробаркою ця промислова конвеєрна стрічка для переробки транспортує фрагменти 50–150мм, вироблені подрібнювачами, до отвору подачі вертикальної дробарки LCP чи дробарки металу WCD. Металеві фрагменти з переробки мають гострі кромки й змінні ваги: зносостійка гумова стрічка чи металеві плити, єдині довговічні опції на цій високоударній стадії. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для повних рішень переробки з конвеєрними стрічками, сконфігурованими для кожної стадії.

При передачі матеріалу від сепараторів на фінальних стадіях до бункерів, що збирають чисті фракції, вужчі конвеєрні стрічки з ПВХ стрічкою чи гладкою поверхнею транспортують гранули міді, алюмінію чи сортованого пластику без забруднення чистих фракцій домішками з шорсткої поверхні гумових стрічок чи із залишкового абразивного матеріалу, згідно з міжнародними стандартами обробки й сортування перероблених матеріалів. Як це працює: безперервне транспортування зі стрічкою RELIABLE

• Розмірення й конфігурація при встановленні: Перед встановленням команда UZINEX визначає точну довжину між з'єднаним обладнанням, ширину, потрібну для погодинної пропускної здатності матеріалу, кут транспортування й тип транспортованого матеріалу. На основі цієї оцінки вибираються матеріал стрічки, поверхня й система натягу; правильна конфігурація при встановленні усуває передчасні заміни стрічки й регулювання після встановлення.

• Прогресивний запуск і синхронізація швидкості: При запуску лінії стрічка запускається прогресивно через привід зі змінною швидкістю, досягаючи робочої швидкості перед запуском обладнання подачі. Швидкість встановлюється для оптимальної пропускної здатності приймального обладнання: якщо подрібнювач має потужність 5 т/год, стрічка регулюється для подачі 5 т/год безперервно, без піків пропускної здатності, що спричинили б блокування, і без прогалин, що знизили б продуктивність.

• Безперервне транспортування й моніторинг: Система моніторингу цієї промислової конвеєрної стрічки для переробки виявляє ковзання стрічки (через датчик швидкості на головному валку) й боковий дрейф стрічки (через датчики дрейфу), генеруючи сповіщення перед тим, як незначні проблеми переростуть у незаплановані зупинки. Виявлення бокового дрейфу особливо критичне на довгих стрічках, де невиправлений дрейф швидко пошкоджує кромки стрічки.

• Передача до приймального обладнання: На кінці розвантаження матеріал падає під дією сили тяжіння на отвір подачі наступного обладнання. Напрямний жолоб розвантаження забезпечує центрування матеріалу на отворі подачі приймального обладнання, запобігаючи розсіюванню матеріалу поза отвором подачі й втратам матеріалу під час передачі.

• Профілактичне обслуговування й заміна стрічки: Через регулярні інтервали оператор інспектує стан стрічки (знос, тріщини кромок, локальне пошкодження) й натяг системи. Коли досягнуто межі зносу, стрічка замінюється швидко завдяки модульному дизайну (послабити натяг, зняти стару стрічку, вставити нову стрічку, повторно натягнути, перевірити вирівнювання) без демонтажу двигуна чи рами.

Часті запитання про промислову конвеєрну стрічку для переробки RELIABLE

Як обрати між гумовою стрічкою й металевими плитами для автомобільних фрагментів?

Автомобільні фрагменти (auto shred) 50–150мм мають гострі кромки з листового металу й металевих компонентів, змінні ваги й іноді рідинні залишки. Гумова стрічка будь-якої промислової конвеєрної стрічки для переробки товщиною 10–15мм справляється з 90% застосувань auto shred за значно нижчою вартістю придбання й заміни, ніж металеві плити. Металеві плити стають необхідними лише коли фрагменти містять компоненти при високих температурах (одразу після дроблення гарячих матеріалів) чи коли форма фрагмента спричиняє систематичну перфорацію гумової стрічки, рідкісний випадок з попередньо охолодженим auto shred. При якому куті транспортування потрібна стрічка з боковими стінками проти протиковзкої?

Протиковзка стрічка (з профілями чи ребрами) дозволяє транспортування під кутами до 30–35° для великих гранул і 25–30° для тонких гранул. При вищих кутах матеріал ковзає назад вниз стрічкою незалежно від профілю поверхні. Стрічка з боковими стінками дозволяє транспортування під кутами 45°–90° (вертикально) для будь-якого тонкого чи гранульованого матеріалу, єдине рішення для вертикальних передач чи для високих кутів в обмежених просторах. Команда UZINEX перевіряє потрібні кути транспортування при проєктуванні планування лінії. Чи може конвеєрна стрічка RELIABLE працювати надворі чи в середовищах високої вологості?

Так, зносостійка гумова стрічка й металеві плити обидві придатні для роботи надворі й у середовищах високої вологості. Конструкційна сталева рама антикорозійно оброблена для роботи у вологих промислових середовищах. Для середовищ з високою хімічною корозійністю (кислоти, луги) команда UZINEX рекомендує рами з нержавіючої сталі чи рами із захисним епоксидним покриттям, доступні на запит. Яка ширина стрічки придатна для з'єднання між подрібнювачем Double Shaft і дробаркою металу?

З'єднання між подрібнювачем RELIABLE Double Shaft (вихід 50–150мм, потужність 700–1200 кг/год на моделях D800–D1200) і дробаркою металу WCD потребує стрічки шириною щонайменше 600–800мм для справляння з максимальною пропускною здатністю без накопичення в точці передачі. Точна ширина залежить від специфічної моделі подрібнювача й дробарки й від рівня заповнення стрічки. Команда UZINEX обчислює оптимальну ширину на основі номінальної потужності з'єднаного обладнання. Чи доставляється конвеєрна стрічка з двигуном і приводом включеними чи окремо?

Кожна промислова конвеєрна стрічка для переробки RELIABLE доставляється як повна збірка (двигун, редуктор, привід зі змінною швидкістю, рама, стрічка й система натягу) готова до встановлення й підключення до електричної панелі лінії переробки. Параметри двигуна (потужність, швидкість) розмірені на замовлення на основі довжини стрічки, ширини й оціненого навантаження матеріалу. Чому купити промислову конвеєрну стрічку для переробки RELIABLE від UZINEX?

• Безкоштовна конфігурація для кожної стадії лінії переробки: Команда UZINEX проєктує кожну промислову конвеєрну стрічку для переробки в лінії (матеріал стрічки, поверхню, довжину, ширину, кут, швидкість) на основі потужності з'єднаного обладнання й характеристик транспортованого матеріалу, забезпечуючи механічну сумісність і оптимальну пропускну здатність на кожній передачі.

• Доставляється як повна збірка, готова до встановлення: Двигун, редуктор, привід зі змінною швидкістю, рама heavy-duty, стрічка, система натягу й розвантажувальний жолоб доставляються разом, сконфігуровані за специфікаціями лінії, без додаткових покупок компонентів чи адаптацій після встановлення.

• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: Гарантія 60 місяців і гарантований час відгуку менше 36 годин забезпечують безперервність потоку матеріалу, з пріоритетною доставкою запасних стрічок, роликів і компонентів натягу з власного складу UZINEX, мінімізуючи незаплановані зупинки, що блокують усю лінію.

• Нативна сумісність з усім обладнанням RELIABLE від UZINEX: Розміри розвантаження подрібнювачів серії D, дробарок WCD/WGD/LCP і сепараторів у діапазоні RELIABLE документовані UZINEX, дозволяючи конфігурувати кожну конвеєрну стрічку з точними інтерфейсними розмірами для прямої механічної інтеграції без адаптерів.

• Єдиний постачальник для всієї лінії переробки: UZINEX проєктує, доставляє й вводить в експлуатацію повну лінію (подрібнювачі, дробарки, сепаратори й конвеєрні стрічки, що їх з'єднують) з єдиним джерелом технічної підтримки для всієї інфраструктури обробки, усуваючи невизначеність щодо сумісності між обладнанням від різних постачальників.

Промислова конвеєрна стрічка для переробки RELIABLE: зносостійка гума, ПВХ чи металеві плити, сталева рама heavy-duty, повністю налаштовувана довжина й ширина, протиковзкі поверхні й бокові стінки для будь-якого кута транспортування, модульна структура для швидкої заміни, промислова конвеєрна стрічка для переробки RELIABLE для безперервного з'єднання всього обладнання, від первинних подрібнювачів через дробарки й сепаратори до бункерів, що збирають фінальні валоризовані фракції.
