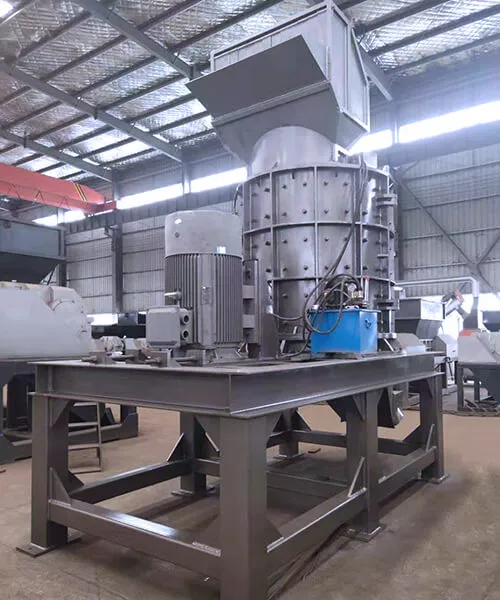

Вертикальний молотковий подрібнювач ZY-VC | 650–672 об/хв, 150–264 кВт подвійний двигун, алюміній 800–3000 кг/год

Вертикальний молотковий подрібнювач серії ZY-VC: це промислове обладнання для ударної фрагментації кольорових металів (алюмінієві корпуси двигунів і радіатори, алюмінієві профілі й листи, легкі змішані металеві компоненти) з вертикальним ротором на 650–672 об/хв, приводжуваним подвійним двигуном, 36 молотами з легованої сталі вагою 40 кг кожен із молотковими головками з марганцевої сталі 20–30 кг.

Вертикальний молотковий подрібнювач ZY-VC має конструкцію без ситових ґрат для безперервного вивантаження без блокувань, систему гідравлічного самоочищення й системи збору пилу на вході й виході, доступний у трьох моделях: ZY-VC1000 (150 кВт загалом, 800–1 000 кг/год, 9 000 кг), ZY-VC1200 (180 кВт загалом, 1 500–2 000 кг/год, 12 000 кг) і ZY-VC1500 (264 кВт загалом, 2 000–3 000 кг/год, 18 000 кг).

Вертикальний молотковий подрібнювач ZY-VC використовує принцип високошвидкісної ударної фрагментації, повністю відмінний від усіх інших подрібнювачів в асортименті UZINEX, що працюють різанням чи зрізанням на низькій швидкості: молоти 40 кг, встановлені на вертикальному роторі, вдаряють метал із кінетичною енергією, накопиченою при 650–672 об/хв, дроблячи й сплющуючи корпуси й металеві компоненти на щільні, однорідні фрагменти, оптимальний формат для плавилень і ливарень, що обробляють перероблений алюміній і кольорові метали.

Ключові переваги вертикального молоткового подрібнювача ZY-VC

• 650–672 об/хв: найвища швидкість в асортименті подрібнювачів UZINEX. Вертикальний молотковий подрібнювач ZY-VC працює на 650–672 об/хв, у 8–9 разів швидше за ножові подрібнювачі (75–80 об/хв); висока швидкість означає високу кінетичну енергію на молоткових головках, суттєву для дроблення алюмінієвих корпусів і щільних металевих компонентів ударом; високошвидкісна ударна фрагментація виробляє шматки з неправильним контуром і високою щільністю, кращі для плавлення порівняно з прямо різаними шматками, виробленими ножовими подрібнювачами.

• 36 молотів по 40 кг із марганцевими головками 20–30 кг: максимальна ударна маса. Вертикальний молотковий подрібнювач ZY-VC має 36 молотів, встановлених на вертикальному роторі, кожен вагою 40 кг, із молотковими головками з марганцевої сталі вагою 20–30 кг на головку; марганцева сталь має властивість прогресивно тверднути під ударом (ефект наклепу), стаючи твердішою в зоні контакту з металом при кожному ударі.

• Подовжений термін служби марганцевих головок через прогресивний наклеп: молоткові головки з марганцевої сталі вертикального молоткового подрібнювача ZY-VC мають значно триваліший термін служби, ніж головки з вуглецевої сталі, при обробці алюмінію й твердих кольорових металів; прогресивний наклеп на ударній поверхні збільшує твердість від початкових ~200 HB до понад 500 HB після часткового зносу, подовжуючи інтервал заміни порівняно зі звичайними матеріалами.

• Конструкція без ситових ґрат: безперервне вивантаження, нуль блокувань від скупчення. Вертикальний молотковий подрібнювач ZY-VC не має ситових ґрат (фіксованих решіток), які на інших молоткових подрібнювачах утримують матеріал у камері дроблення, доки він не досягне розміру отворів; відсутність ситових ґрат дозволяє безперервне вивантаження фрагментів під власною вагою без накопичення в ударній камері; конструкція без ситових ґрат вертикального молоткового подрібнювача ZY-VC усуває головну причину блокування в класичних молоткових подрібнювачах: накопичення м'якого матеріалу (деформований алюміній), що забиває ґрати й потребує ручного втручання.

• Система гідравлічного самоочищення: швидке обслуговування без незапланованих зупинок. Вертикальний молотковий подрібнювач ZY-VC має систему гідравлічного самоочищення, що активно очищає камеру дроблення від алюмінієвих залишків, оксидів і металевого пилу, накопичених під час безперервної роботи; гідравлічне самоочищення вертикального молоткового подрібнювача ZY-VC активується програмно без зупинки ротора, підтримуючи послідовну продуктивність протягом виробничої зміни й зменшуючи тривалість ручного очищення при обслуговуванні.

• Системи збору пилу на вході й виході: відповідність екологічним нормам. Вертикальний молотковий подрібнювач ZY-VC оснащений системами збору металевого пилу, генерованого під час високошвидкісної ударної фрагментації; алюмінієвий пил, генерований вертикальними молотковими подрібнювачами, займистий і може створювати ризики вибуху при високих концентраціях у повітрі; система збору пилу вертикального молоткового подрібнювача ZY-VC захоплює дрібні металеві частинки біля джерела, відповідаючи нормам охорони праці й нормам якості повітря промислових цехів.

• Незалежний подвійний двигун: потужність, розподілена рівномірно по ротору. Вертикальний молотковий подрібнювач ZY-VC використовує два незалежні електродвигуни, що приводять вертикальний ротор; система подвійного двигуна розподіляє потужність рівномірно по колу ротора, динамічно балансуючи масу обладнання 9 000–18 000 кг при 650–672 об/хв; подвійний привід вертикального молоткового подрібнювача ZY-VC також дозволяє роботу у зниженому режимі з одним активним двигуном при обробці легших матеріалів, зменшуючи енергоспоживання.

• Керування PLC із моніторингом у реальному часі: робота й діагностика з панелі. Вертикальний молотковий подрібнювач ZY-VC керується системою PLC із моніторингом робочих параметрів у реальному часі: швидкість ротора, струм двигуна, тиск системи гідравлічного самоочищення й статус систем збору пилу; панель PLC вертикального молоткового подрібнювача ZY-VC попереджає оператора про відхилення параметрів перед тим, як вони спричинять несправності, дозволяючи превентивне втручання.

Технічні характеристики: вертикальний молотковий подрібнювач ZY-VC (усі моделі)

Матеріали, оброблювані вертикальним молотковим подрібнювачем ZY-VC: кольорові метали й легкі сплави

Вертикальний молотковий подрібнювач ZY-VC спеціалізований для фрагментації кольорових металів і легких сплавів, категорії матеріалів, для яких високошвидкісна ударна фрагментація краща за ножове різання чи зрізання:

• Алюмінієві корпуси електродвигунів: вертикальний молотковий подрібнювач ZY-VC фрагментує зношені алюмінієві корпуси електродвигунів, литі чи ковані; корпуси двигунів мають товсті стінки й складну геометрію з ребрами охолодження, що опираються ножовому різанню, але швидко піддаються під повторюваним ударом молотів 40 кг при 650 об/хв; щільні алюмінієві фрагменти, вироблені вертикальним молотковим подрібнювачем ZY-VC, безпосередньо придатні в плавильних печах без додаткового сортування за фракцією.

• Алюмінієві радіатори: автомобільні, промислові, HVAC. Вертикальний молотковий подрібнювач ZY-VC обробляє алюмінієві радіатори з транспортних засобів, промислової техніки й систем кондиціювання; вертикальний молотковий млин: це стандартне рішення для фрагментації радіаторів із реберною структурою, які не можна ефективно різати ножовими подрібнювачами через крихку геометрію ребер, що деформуються, а не ріжуться; високошвидкісний удар вертикального молоткового подрібнювача ZY-VC дробить ребра й ущільнює їх у щільні фрагменти.

• Алюмінієві профілі й листи з будівництва й промисловості: вертикальний молотковий подрібнювач ZY-VC фрагментує екструдовані алюмінієві профілі (столярка, промислові структури), алюмінієві листи й плити й велике алюмінієве пакування; удар молотів перетворює довгі профілі на короткі, щільні шматки без виробництва шматків із гострими краями, небезпечними для маніпуляції.

• Змішані металеві компоненти з демонтажу авто й техніки: вертикальний молотковий подрібнювач ZY-VC обробляє змішані металеві компоненти з демонтажу транспортних засобів і техніки, де алюміній, цинк, магній та інші кольорові метали змішані разом; ударна фрагментація частково відокремлює метали різної щільності через ефект гравітаційної стратифікації при вивантаженні.

• Алюмінієвий шлак і ливарні залишки: вертикальний молотковий подрібнювач ZY-VC фрагментує алюмінієвий шлак і тверді залишки з операцій плавлення для відновлення металевого алюмінію, вбудованого у шлак; тонка ударна фрагментація максимізує контактну поверхню й збільшує вихід відновлення у процесах переплавки алюмінієвого шлаку.

Вертикальний молотковий подрібнювач ZY-VC проти подрібнювача металобрухту ZY-S: протилежні принципи для різних металів

Вертикальний молотковий подрібнювач ZY-VC і подрібнювач металобрухту ZY-S обидва є обладнанням для обробки металів, але з абсолютно різними принципами фрагментації, оптимізованими для окремих категорій матеріалів:

• Вертикальний молотковий подрібнювач ZY-VC: високошвидкісний удар для м'яких кольорових металів і легких сплавів. Алюміній, мідь і кольорові сплави мають низьку міцність на стискання й швидко піддаються під повторюваним високошвидкісним ударом; вертикальний молотковий подрібнювач ZY-VC, зі своїм ротором на 650–672 об/хв і молотами 40 кг, генерує кінетичну енергію, необхідну для дроблення алюмінієвих корпусів у швидких циклах; ножове різання м'якого алюмінію часто виробляє блокування через прилипання на кромці ножа (розмазування алюмінію на поверхні ножа), чого високошвидкісний удар повністю уникає.

• Подрібнювач металобрухту ZY-S: повільне різання на 75–80 об/хв для сталі й твердих чорних металів. Сталь і твердий чавун не піддаються удару, а силам зрізання, генерованим ножами з точним кутом різання; при 75–80 об/хв і з ножами Cr12MoV подрібнювач ZY-S генерує крутний момент різання, необхідний для перерізання сталевих профілів і твердих чорних деталей без пошкодження ножів; високошвидкісний удар вертикального молоткового подрібнювача ZY-VC об тверду сталь спричинив би прискорений знос марганцевих молотів через сколювання.

• Практичне правило вибору. Для алюмінію, міді, цинку, магнію й легких кольорових сплавів: вертикальний молотковий подрібнювач ZY-VC; для сталі, чавуну, чорного брухту й твердих чорних металів: подрібнювач металобрухту ZY-S; для змішаних кольорово + чорних потоків малих розмірів: проконсультуйтеся з інженерами UZINEX щодо оптимальної конфігурації.

Промислові застосування: хто використовує вертикальний молотковий подрібнювач ZY-VC

• Вторинні плавильні й ливарні для алюмінію: вертикальний молотковий подрібнювач ZY-VC виробляє фрагменти переробленого алюмінію оптимального розміру й щільності для завантаження плавильної печі; ударно фрагментований алюміній має більшу питому поверхню, ніж ножево різані шматки, прискорюючи плавлення й зменшуючи енергоспоживання на тонну виробленого алюмінію.

• Центри переробки кольорових металів. Вертикальний молотковий подрібнювач ZY-VC: це головне обробне обладнання центрів, що збирають алюмінієвий брухт із демонтажу транспортних засобів, промислових знесень і відходів будівельної галузі; фрагментація на місці збільшує вартість на тонну алюмінію, доставленого до плавилень, порівняно з доставкою цілих, необроблених деталей.

• Автомобільна галузь: лінії демонтажу й переробки транспортних засобів, що вийшли з експлуатації. Вертикальний молотковий подрібнювач ZY-VC обробляє алюмінієві компоненти з демонтажу транспортних засобів, що вийшли з експлуатації (ELV), відповідно до вимог Європейської директиви про транспортні засоби, що вийшли з експлуатації; корпуси двигунів, головки циліндрів, блоки двигунів і алюмінієві компоненти трансмісії фрагментуються для ефективної переробки.

• Уповноважені оператори збору WEEE із фракціями кольорових металів: вертикальний молотковий подрібнювач ZY-VC обробляє металеві компоненти з демонтованих WEEE (алюмінієві корпуси IT-обладнання, радіатори з промислового обладнання, кольорові компоненти з побутової техніки) для відновлення цінного металу у фрагментованій формі.

• Виробники вторинного алюмінію з ливарного шлаку: вертикальний молотковий подрібнювач ZY-VC фрагментує алюмінієвий шлак і ливарні залишки для максимізації відновлення вбудованого металевого алюмінію; установки обробки алюмінієвого шлаку обов'язково включають етап ударної фрагментації перед процесами сепарації за щільністю й термічного відновлювального оброблення.

Часті запитання про вертикальний молотковий подрібнювач ZY-VC

Чи може вертикальний молотковий подрібнювач ZY-VC також обробляти сталь чи чорний брухт?

Вертикальний молотковий подрібнювач ZY-VC розроблений і розмірений для кольорових металів і легких сплавів; тверда сталь і чавун, оброблені марганцевими молотами при 650 об/хв, спричиняють прискорений знос молоткових головок через сколювання, а не нормальний прогресивний знос; для чорного брухту й сталі рекомендований подрібнювач металобрухту ZY-S із ножами Cr12MoV; інженери UZINEX підтверджують сумісність із конкретними матеріалами клієнта за запитом.

Як часто треба замінювати молоткові головки з марганцевої сталі вертикального молоткового подрібнювача ZY-VC?

Молоткові головки з марганцевої сталі вертикального молоткового подрібнювача ZY-VC зношуються прогресивно через абразію й удар; марганцева сталь твердне на поверхні через наклеп під ударом (твердість зростає від початкових ~200 HB до 500+ HB після використання), подовжуючи термін служби порівняно зі звичайними сталями; при інтенсивній обробці алюмінію рекомендується квартальна інспекція головок; головки, зношені нижче мінімально дозволеного розміру, замінюються модульно без розбирання повного ротора; запас молоткових головок постійно зберігається в UZINEX.

Яка найменша модель вертикального молоткового подрібнювача ZY-VC і для якого об'єму вона розмірена?

Найменша модель: ZY-VC1000 із 150 кВт загалом (75×2 кВт), 800–1 000 кг/год і вагою 9 000 кг; ZY-VC1000 розмірена для малих і середніх центрів переробки, що обробляють 6–8 тонн алюмінію за 8-годинну зміну; вага 9 000 кг і розміри 1 200×1 200×3 000 мм потребують фундаменту, розрахованого на динамічне навантаження при 650 об/хв, і електричного підключення 150 кВт; інженери UZINEX обчислюють фундамент і необхідну електричну інфраструктуру при введенні в експлуатацію.

Чи обов'язкова система збору пилу вертикального молоткового подрібнювача ZY-VC з точки зору норм безпеки?

Дрібний алюмінієвий пил, генерований під час ударної фрагментації, класифікується як займистий пил (категорія St1) і може створювати ризики вибуху при концентраціях 40–200 г/м³ у повітрі; європейські норми ATEX і румунські норми охорони праці вимагають захоплення займистого пилу біля джерела в установках обробки алюмінію; інтегрована система збору пилу вертикального молоткового подрібнювача ZY-VC відповідає застосовним вимогам відповідності ATEX; технічна документація, необхідна для авторизації установки, надається UZINEX за запитом.

Чому обирати UZINEX для вертикального молоткового подрібнювача ZY-VC

• Консультація з проєктування повної установки: фундамент, електрика, вентиляція. Вертикальний молотковий подрібнювач ZY-VC, із масою 9 000–18 000 кг при 650–672 об/хв, потребує проєктування фундаменту для динамічних навантажень, трифазного електричного підключення 150–264 кВт і системи вентиляції для збору пилу; інженери UZINEX надають технічні специфікації, необхідні конструктору клієнта й уповноваженому електрику для підготовки установки перед доставкою.

• Спеціалізоване транспортування й введення в експлуатацію включені: вертикальний молотковий подрібнювач ZY-VC (9 000–18 000 кг) потребує спеціалізованого транспортування з платформою й підіймальним обладнанням при розвантаженні; UZINEX організовує спеціалізоване транспортування й вводить обладнання в експлуатацію, калібрує баланс ротора й тестує систему PLC і систему збору пилу на реальному матеріалі клієнта.

• Розширена гарантія 60 місяців і запчастини на складі: вертикальний молотковий подрібнювач ZY-VC має гарантію 60 місяців; молоткові головки з марганцевої сталі, змінні молоти, підшипники ротора й компоненти системи гідравлічного самоочищення постійно зберігаються на складі UZINEX.

• Загальнонаціональний сервіс із втручанням протягом 24–48 год. Сервісна команда UZINEX втручається на місці будь-де в Румунії; для промислового обладнання 9 000–18 000 кг швидке втручання на місці: єдина практична опція порівняно з транспортуванням обладнання до сервісного центру.

• Фінансування й придатність до європейського фінансування: доступні рішення лізингу й кредиту; вертикальний молотковий подрібнювач ZY-VC кваліфікується для європейського фінансування як інвестиція в переробку кольорових металів і циркулярну економіку.

• Повний асортимент для переробки металів: кольорових і чорних. UZINEX пропонує повні рішення для подрібнення й дроблення металів: вертикальний молотковий подрібнювач ZY-VC для алюмінію й кольорових металів ударом, подрібнювач металобрухту ZY-S для сталі й заліза зрізанням ножами Cr12MoV. Обидва доступні із загальнонаціональним сервісом і гарантією 60 місяців.

Вертикальний молотковий подрібнювач ZY-VC, зі своїм ротором на 650–672 об/хв, 36 молотами по 40 кг із марганцевими головками 20–30 кг, подвійним двигуном 150–264 кВт загалом, конструкцією без ситових ґрат для безперервного вивантаження, гідравлічним самоочищенням і системами збору пилу на вході й виході, це промислове обладнання для ударної фрагментації кольорових металів (алюмінієві корпуси двигунів, радіатори, профілі, змішані кольорові компоненти) доступне у трьох моделях для потужностей від 800 до 3 000 кг на годину.
