Aparat laser pentru măsurarea diametrului conductelor, UZX-QS-D

UZX-QS-D este un aparat laser pentru măsurare diametru conducte, care determină rapid diametrul interior, ovalizarea și depunerile. Sonda laser scanează peretele la 360°, cu circa 1000 de puncte pe scanare, cu precizie de ±2 mm și eroare sub 0,2%.

Măsoară conducte circulare, ovale, ovoidale și rectangulare, în variante DN200–1100 sau DN400–2000. Cântărește 4,5 kg și se lucrează cu o mână, de pe o tijă telescopică de 7 m. Bateriile duble țin 8 ore de lucru, iar datele se exportă în mai multe formate.

Caracteristici tehnice

Cum lucrează

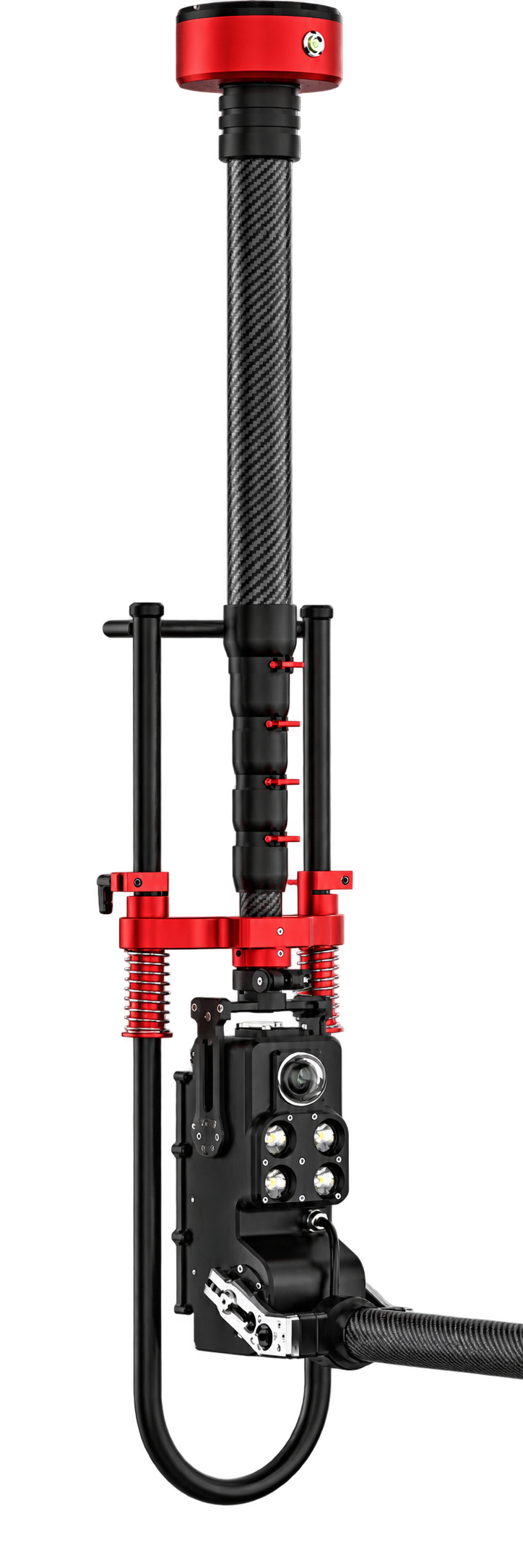

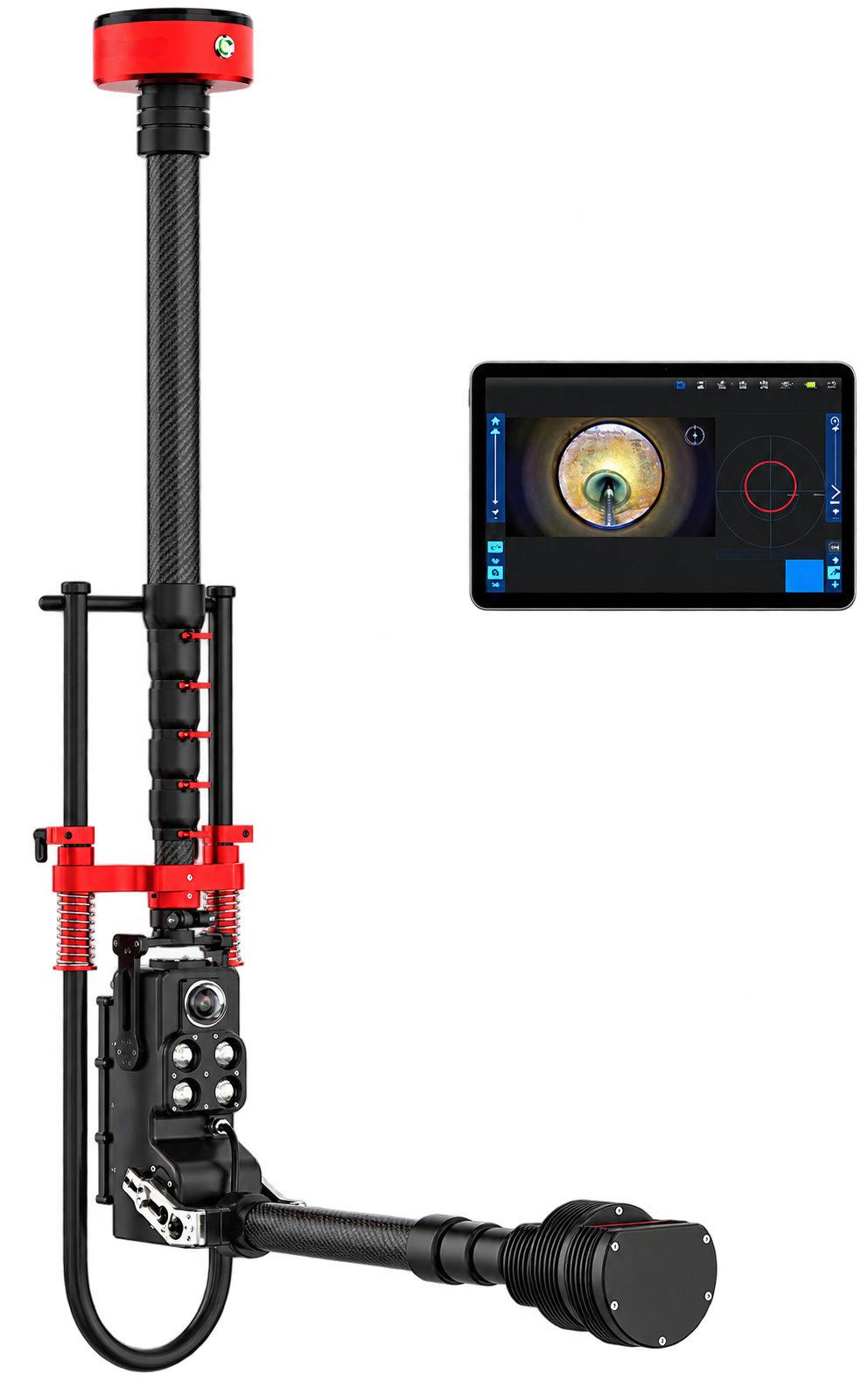

Sonda laser se coboară în conductă pe o tijă și scanează peretele la 360°. Din punctele măsurate, software-ul calculează diametrul interior, ovalizarea și nivelul depunerilor, cu precizie de ±2 mm, și le afișează imediat pe tabletă. Măsurătorile intră direct în proiectul de reabilitare sau în procesul-verbal de recepție.

Puncte tari

Precizie de ±2 mm, suficientă pentru proiectarea linerului.

Orice formă de conductă: circulară, ovală, ovoidală, rectangulară.

Un singur om îl duce și lucrează cu el o zi întreagă pe baterii.

Unde se folosește

Se folosește la măsurarea diametrului înainte de reabilitarea cu liner, la recepția conductelor noi, la cartarea rețelelor de canalizare și la conductele industriale, de petrol și gaze.

Cum alegi modelul

Primul criteriu e diametrul. Pentru DN100–250 se alege UZX-X5-HM100, pentru DN150–500 UZX-X5-HMA, pentru DN200–1000 UZX-X5-HT5, pentru DN300–1000 UZX-X5-HS și UZX-X5-HT4, iar pentru colectoare mari UZX-X5-HW (DN500–1500) și UZX-T300 (peste DN400). Al doilea criteriu e condiția conductei: în conducte inundate se aleg roboții multisenzor UZX-X5-HR4 și UZX-X5-HR-W, cu sonar. Al treilea criteriu e ce trebuie măsurat: căminele se inspectează cu UZX-X8-A, UZX-X1 și UZX-QS-360, diametrul se măsoară cu UZX-QS-D, iar conductele de apă potabilă sub presiune cu UZX-G70-U2.

Preț și ofertă

Prețul depinde de model și de configurație: lungimea cablului, roțile și modulele (lidar, sonar, sondă), software-ul și accesoriile. Trimite-ne diametrele și lungimile conductelor pe care le inspectezi sau le reabilitezi, iar un inginer Uzinex îți face oferta pe configurația potrivită. Livrarea, punerea în funcțiune și instruirea operatorilor sunt incluse în România.

Ce primești de la Uzinex

• Livrare și punere în funcțiune incluse, cu instruirea operatorilor pe teren.

• Garanție 60 de luni, standard pe tot catalogul.

• Service cu acoperire națională, intervenție fizică sub 24 de ore.

• Piese de schimb și accesorii în stoc: roți, cabluri, lămpi, packere.

• Documentație tehnică pentru dosare pe fonduri europene, PNRR și achiziții publice SEAP/SICAP.

• Configurare la cerere: lungimea cablului, modulele de măsurare și software-ul de raportare potrivite rețelei tale.

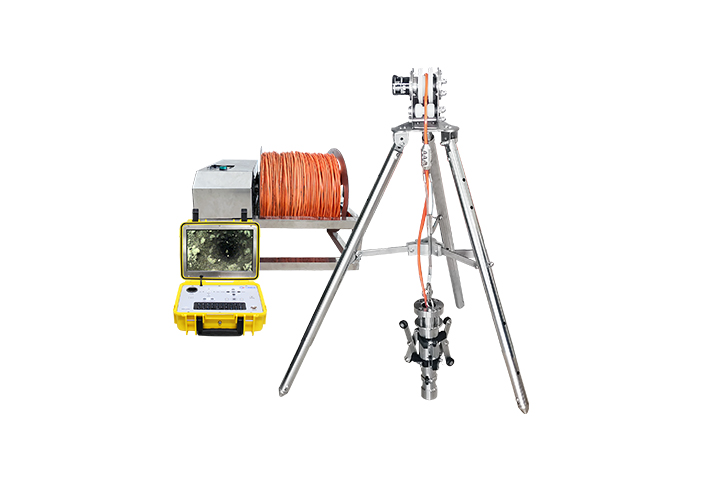

Alternativele tehnice pentru acest tip de operație includ Cameră Foraj Inspecție Puțuri GTV300 | Oțel Aliat | 360° | Patent LED | AC/DC, Borescop Inspecție Conducte GT-PTZ | Cablu GFRP | 4 Lentile | 9–800mm | 8h și Cameră Anti-Explozie Inspecție Rezervoare GT200BX60 | ATEX | 120–10000mm | CE.
