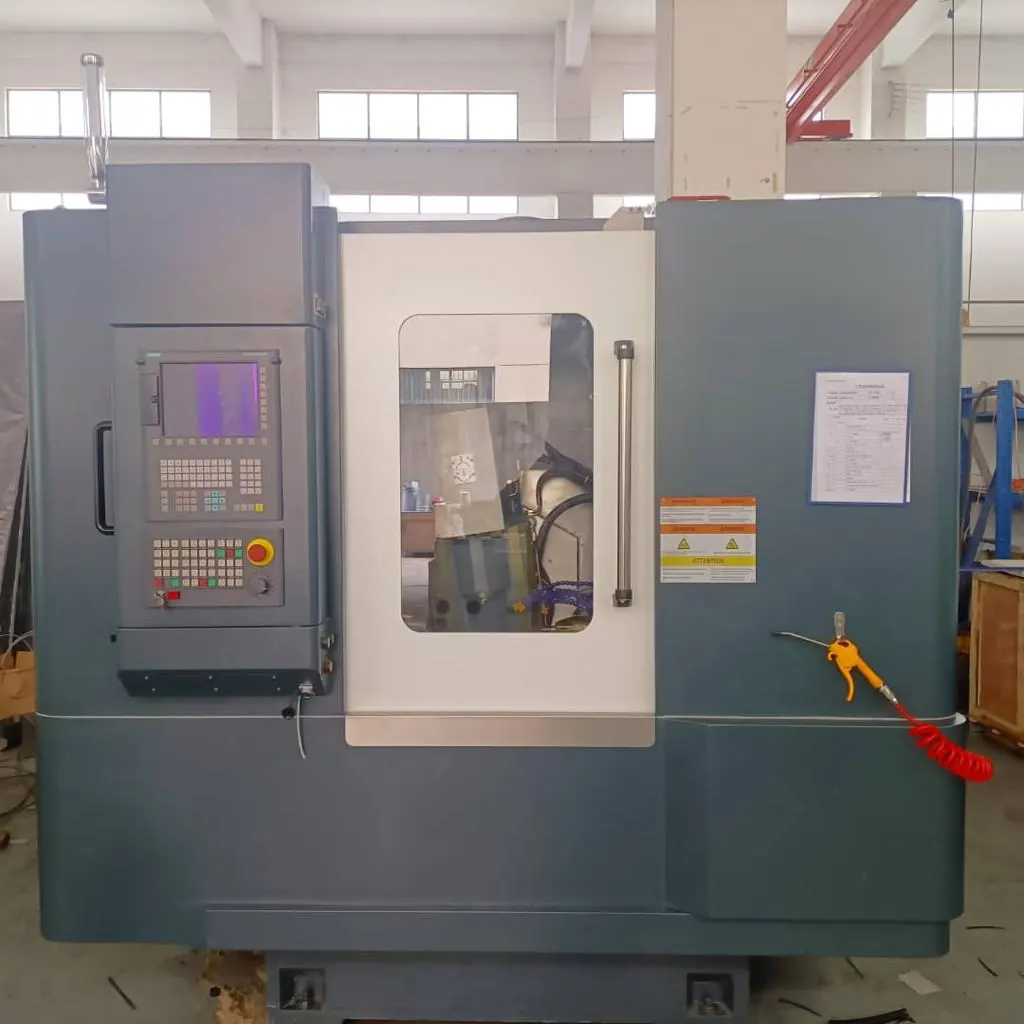

Mașină de danturat CNC cu Siemens Sinumerik 828D: un fermier își produce singur roțile dințate.

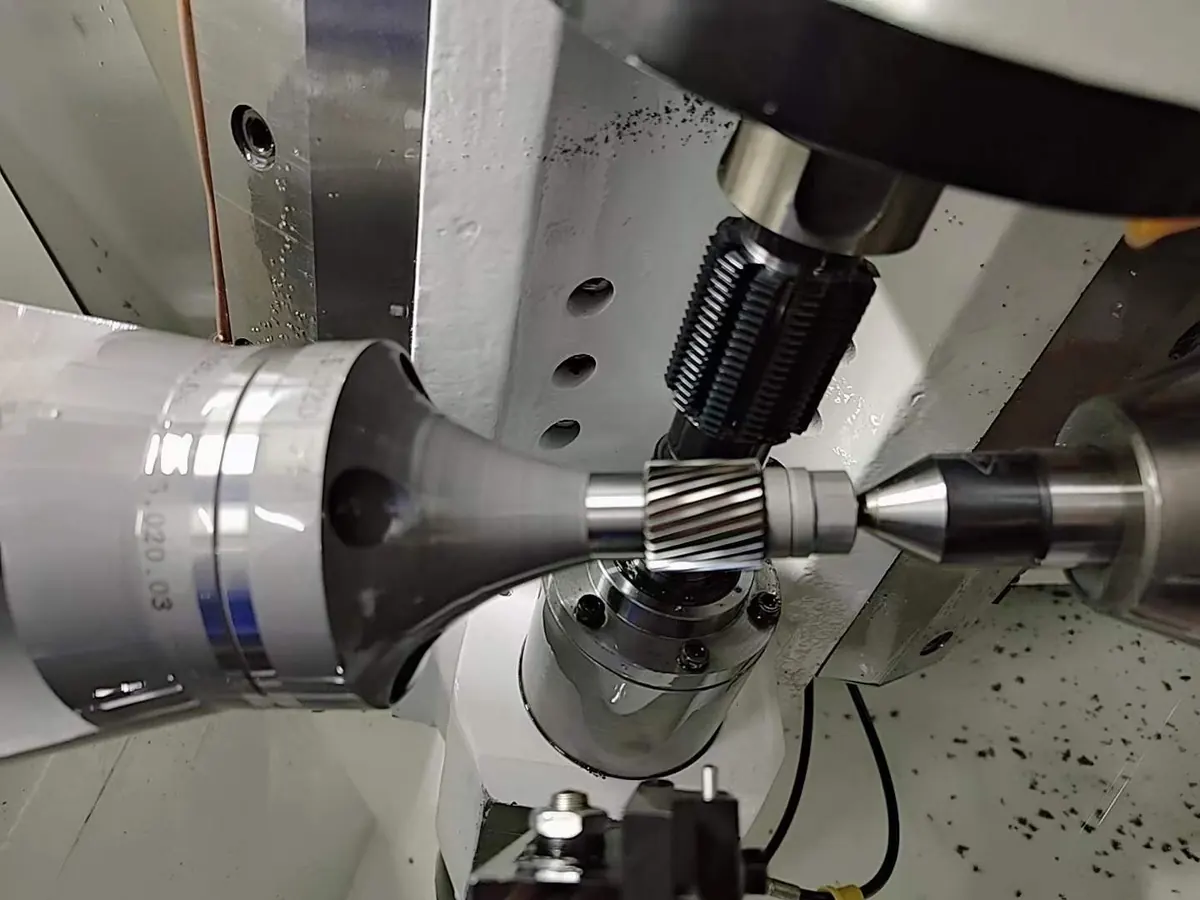

Este mașina-unealtă care taie dinții roților dințate. Mașina de danturat cu freză melc lucrează prin rulare: freza, care arată ca un șurub cu canale, și piesa se rotesc sincron, iar dinții se generează cu profil evolventic. Este procesul cel mai folosit pentru roți dințate cilindrice exterioare.

Roți dințate cilindrice cu dinți drepți și cu dinți înclinați, pinioane de la 3 dinți în sus, roți melcate și arbori cu caneluri evolventice. În practică: pinioane și roți de reductor, roți pentru pompe cu roți dințate, roți pentru cutiile de viteze ale utilajelor agricole și piese de schimb după mostră.

Modul între 0,1 și 3 mm și piese de până la 120 mm diametru, de la 3 dinți în sus. Cursa axei Z, care dă lungimea pe care poate lucra freza, este de 300 mm.

Clasa 7 de precizie pe scara ISO 1328, nivelul obișnuit pentru danturarea cu freză melc de calitate. Precizia reală depinde de freză, de material și de prinderea piesei. Pentru clasele 5 sau 6, roata se rectifică după tratamentul termic.

ISO 1328 împarte roțile dințate pe clase după abaterile de pas, de profil și de elice. Un număr mai mic înseamnă precizie mai mare. Clasa 7 este nivelul tipic pentru reductoare industriale, cutii de viteze ale utilajelor agricole și pompe obișnuite.

Da. Capul port-freză se înclină cu până la ±45°, iar comanda Sinumerik 828D corelează rotația mesei cu avansul axial, astfel încât rezultă unghiul de înclinare cerut al dinților.

Da, amândouă. Roțile melcate se fac cu o freză melc cu același profil ca melcul pereche. Canelurile evolventice se danturează cu freză melc pentru caneluri, la fel ca o roată dințată.

Danturile interioare și roțile care au un umăr foarte aproape de dinți se fac prin mortezare, pe o mașină de mortezat cu cuțit-roată. Freza melc are nevoie de spațiu de intrare și de ieșire pe exteriorul piesei.

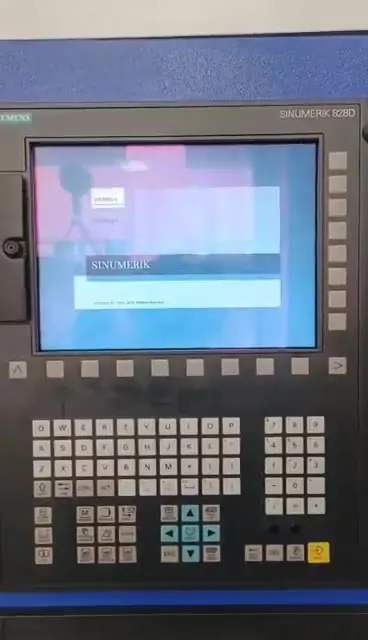

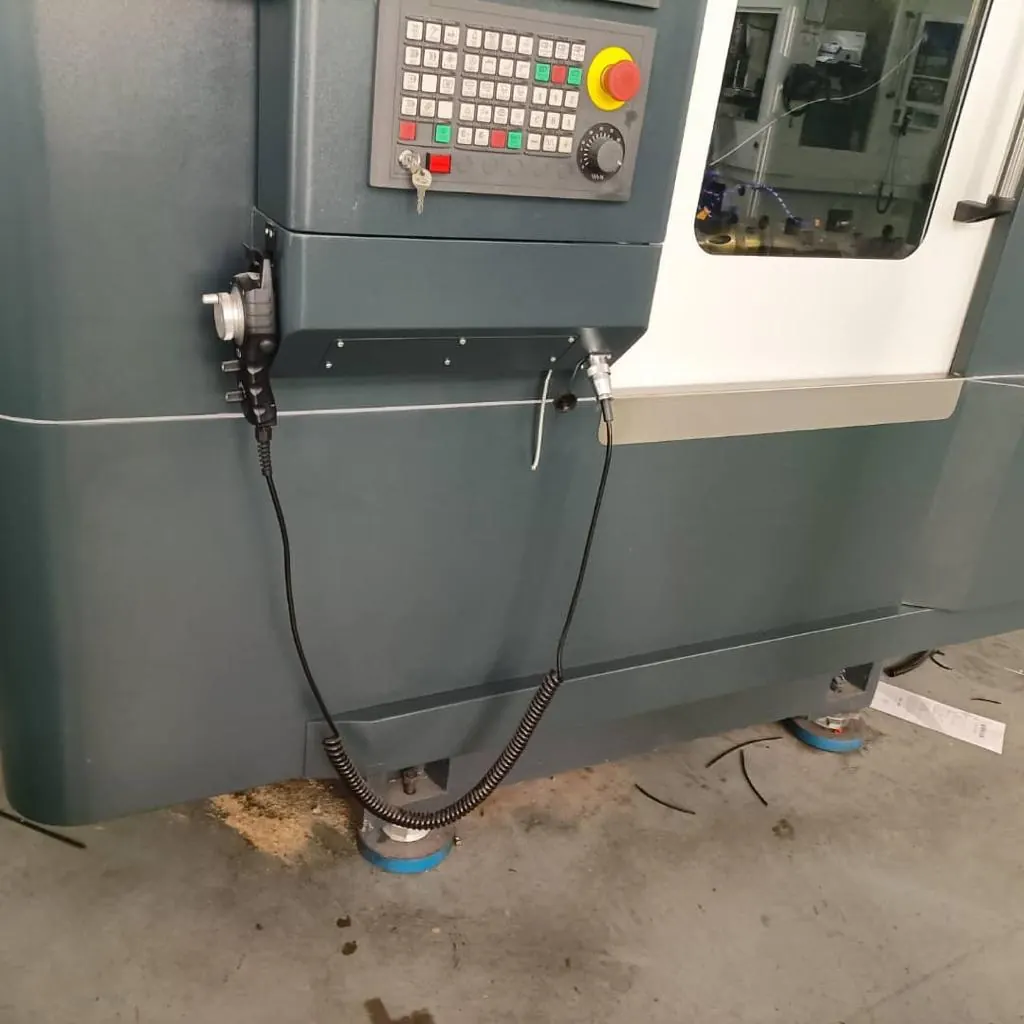

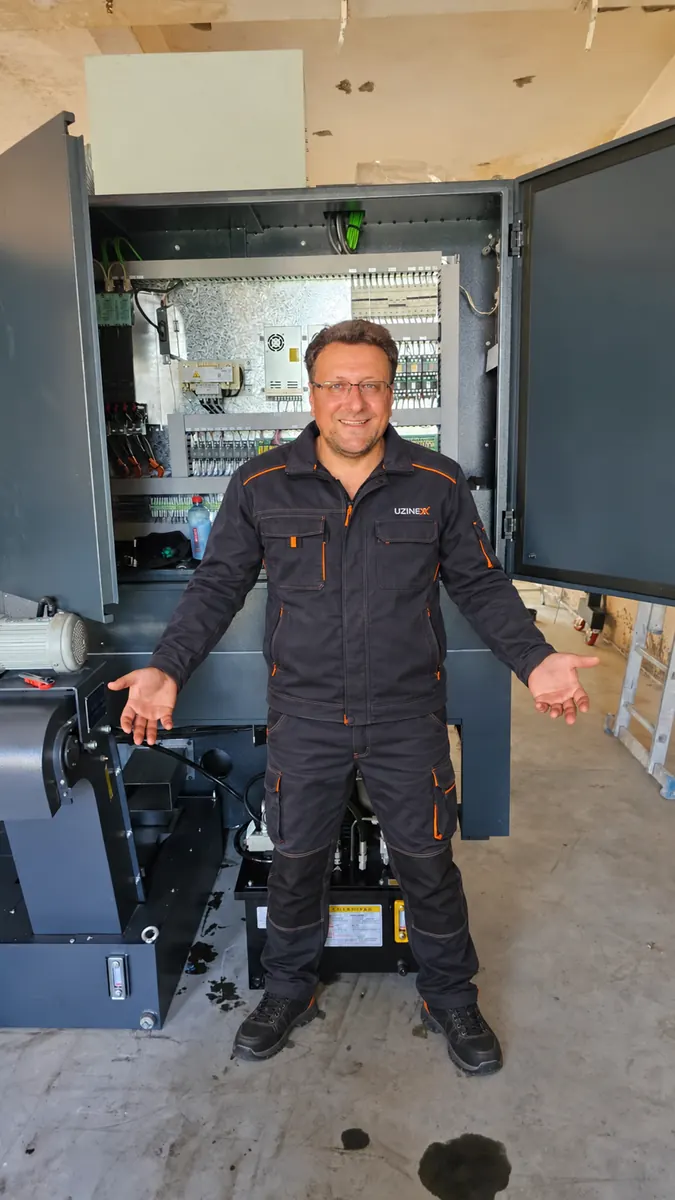

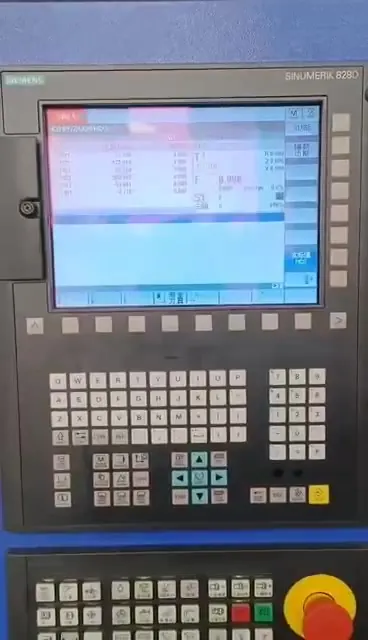

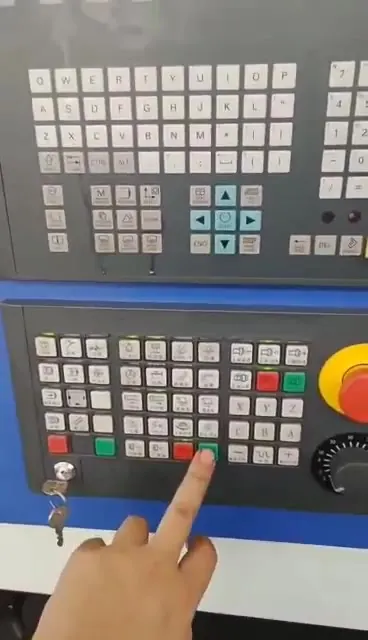

Este o comandă CNC larg folosită în atelierele de prelucrări mecanice din Europa, cu documentație bogată și programatori care o cunosc. Pe mașina livrată, toate unitățile principale de comandă sunt Siemens, iar acționările au antrenare directă. Pentru un atelier nou contează dublu: operatorii se formează mai ușor, iar suportul pentru comandă se găsește rapid.

Prețul depinde de diametrul maxim al piesei, de modul, de comanda numerică și de dotări. Investiția din acest proiect a depășit 100.000 €. Pentru o ofertă, trimite-ne piesele pe care vrei să le faci: desen sau mostră, material și volumul anual.

Da, când investiția intră în activitățile eligibile ale măsurii. În acest proiect, finanțarea AFIR a susținut diversificarea unei ferme din Pechea, prin firma Miatec, către o activitate de producție. UZINEX pregătește oferta tehnică și documentele de furnizor cerute în dosar.

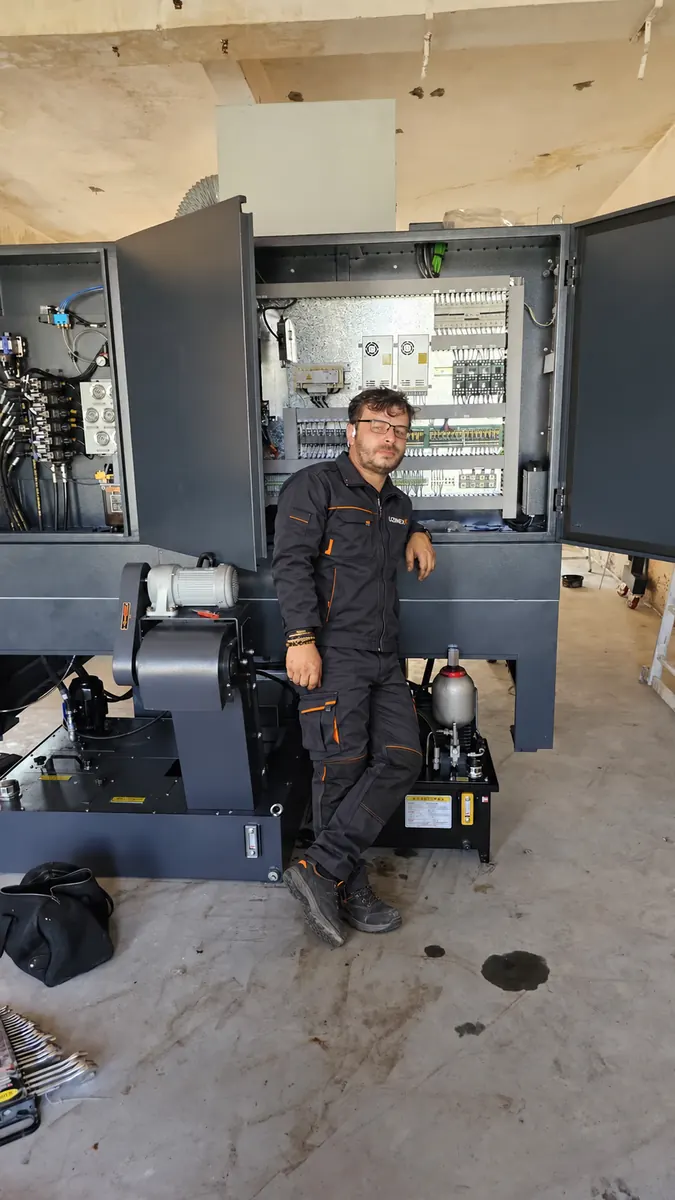

Alimentare la 380 V, trifazat, 50 Hz, cu o putere instalată de 13 kW. Mașina cântărește 5.900 kg și se așază pe o pardoseală de beton care să-i preia greutatea. Locul de amplasare și accesul pentru descărcare le stabilim împreună înainte de livrare.

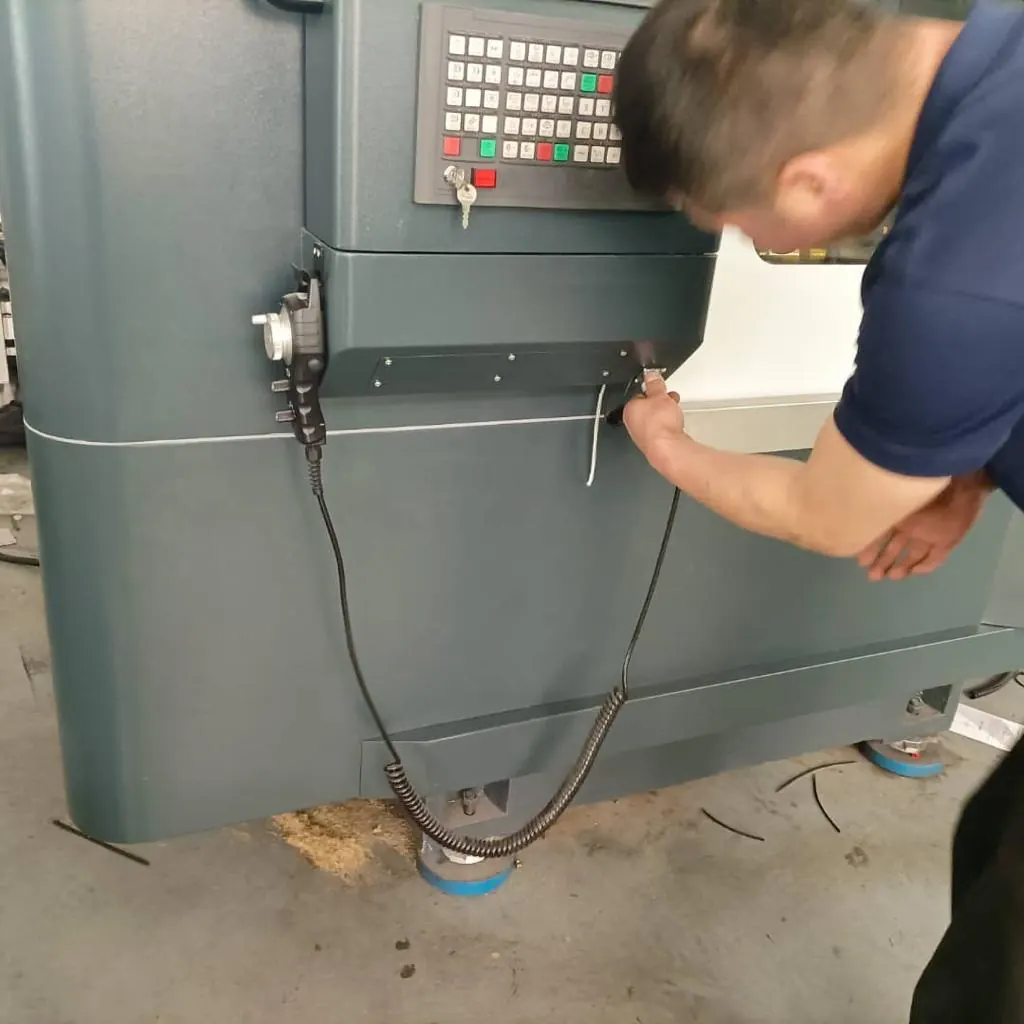

Instruirea este inclusă în livrare și se face la atelierul clientului, pe mașina lui: pornirea și oprirea, prinderea piesei între vârfuri, montarea și centrarea frezei, lucrul cu Sinumerik 828D și primele programe de danturare. După instruire, inginerul UZINEX rămâne disponibil pentru întrebări.

De regulă înainte. Oțelurile de cementare, ca 16MnCr5, se danturează în stare moale, apoi se cementează și se călesc; când se cere precizie mare, flancurile se rectifică după. Oțelurile de îmbunătățire, ca 42CrMo4, se îmbunătățesc înainte de danturare și pot fi călite prin inducție după.

Freza modul, sau freza-disc, are profilul golului dintre doi dinți și taie gol cu gol, cu piesa rotită pe un cap divizor; se potrivește pentru unicate. Freza melc generează toți dinții prin rulare continuă, este mult mai productivă și dă profilul corect pentru orice număr de dinți cu aceeași sculă.

60 de luni, cu intervenție la atelier în 48 de ore, oriunde în țară, și asistență video pentru reglaje și programare.

Diametrul și modulul maxim al pieselor, tipurile de dantură (dinți drepți, înclinați, roți melcate, caneluri), materialul, volumul anual și, dacă există, desenele pieselor. Pe baza lor dimensionăm mașina și frezele.
