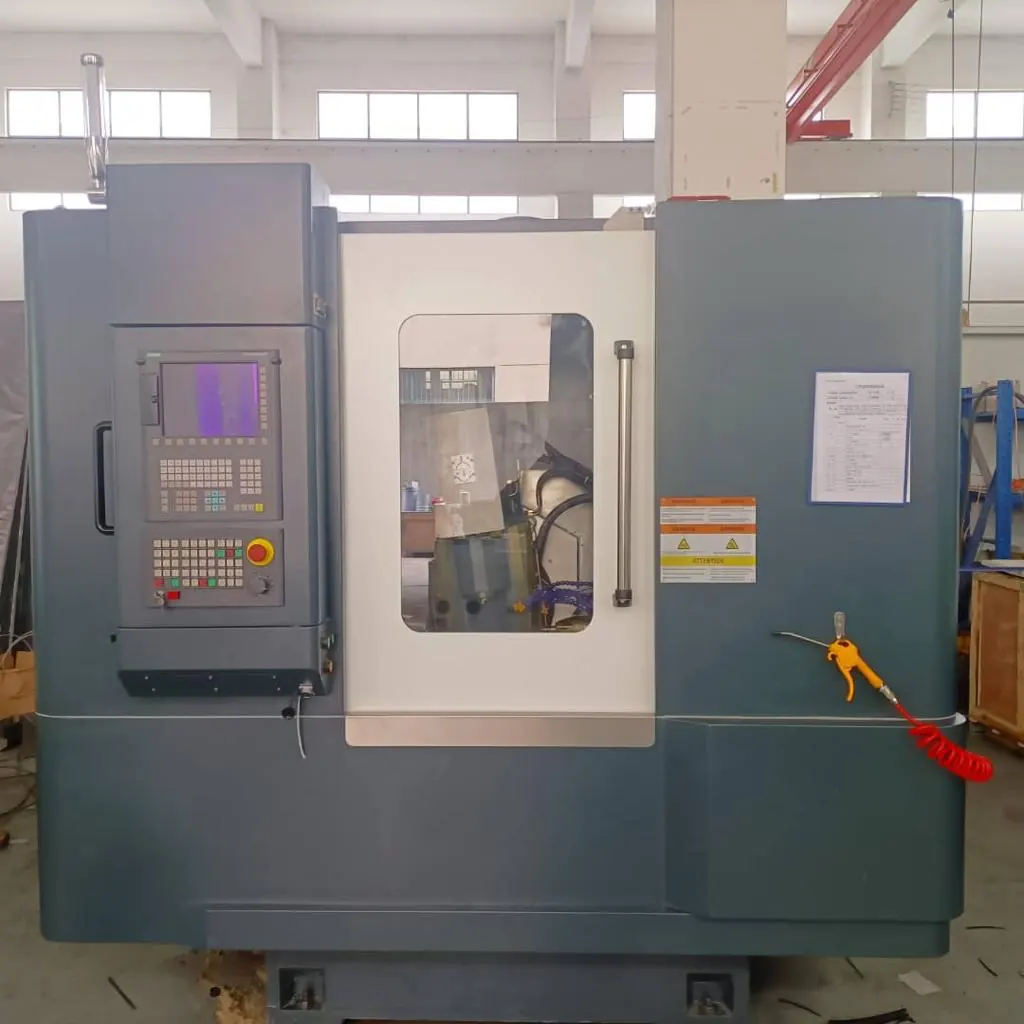

Mașină de danturat CNC cu freză melc, 7 axe, Siemens Sinumerik 828D

Mașina de danturat CNC cu freză melc taie roți dințate cilindrice cu dinți drepți și înclinați, roți melcate, arbori canelați și pinioane, cu modul între 0,1 și 3 mm și piese de până la 120 mm diametru. Are 7 axe comandate de Siemens Sinumerik 828D, cu acționări Siemens cu antrenare directă, și lucrează în clasa 7 de precizie pe scara ISO 1328.

Este mașina potrivită pentru un atelier care face roți dințate în serii mici și mijlocii: un atelier de prelucrări mecanice, un service de utilaje agricole sau un producător de reductoare și pompe care vrea să-și facă singur danturile. Aceeași mașină trece de la o piesă de schimb după mostră la o serie de sute de bucăți, schimbând doar programul și freza.

Caracteristici tehnice

Cum lucrează mașina de danturat

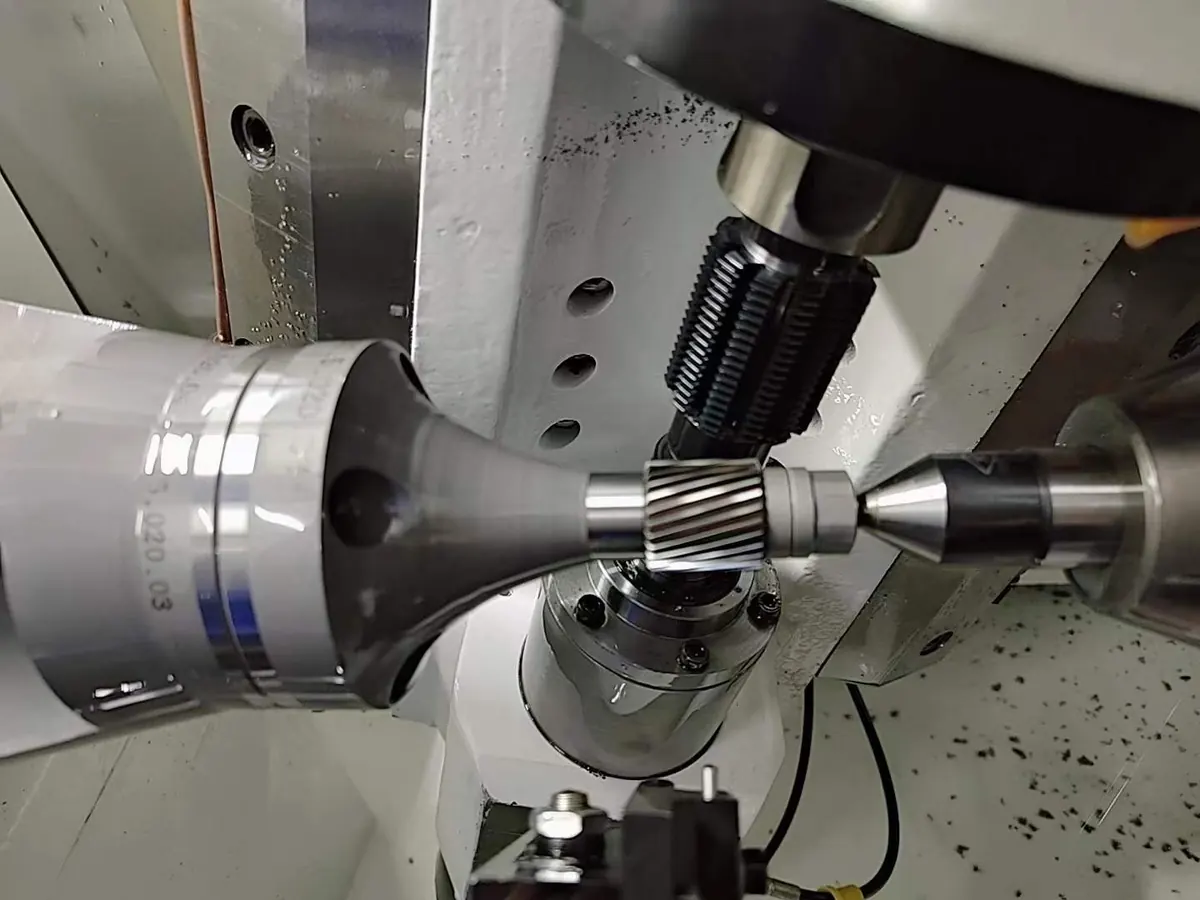

Freza melc are profilul unei cremaliere înfășurate pe un cilindru. Freza și piesa se rotesc sincron, iar comanda Sinumerik 828D ține raportul dintre ele electronic: la o freză cu un început, piesa avansează un dinte la fiecare tură a frezei. În timp ce se rotesc, freza avansează pe lățimea roții și generează flancurile cu profil evolventic. Pentru dinți înclinați, capul port-freză se înclină, iar comanda adaugă rotația suplimentară a mesei care dă unghiul elicei.

Piesa se prinde între vârf și contra-vârf, pe dorn. Contra-vârful are cilindru hidraulic și vârf rotativ, care protejează gaura de centrare. Între piese, freza se deplasează pe axa ei, ca uzura să se împartă pe toată lungimea și scula să țină mai mult.

Dotări

• Comandă Siemens Sinumerik 828D, cu toate unitățile principale de comandă Siemens și acționări cu antrenare directă.

• Arbore port-freză cu con BT30, cu strângere și desprindere hidraulică automată, pentru schimbarea rapidă a frezei.

• Ghidaje liniare cu role pe axele X și Z, pentru rigiditate și precizie păstrată în timp.

• Axa C acționată de motor de precizie, pentru divizarea exactă a mesei, și axa Y acționată direct de servomotor, pentru deplasarea frezei.

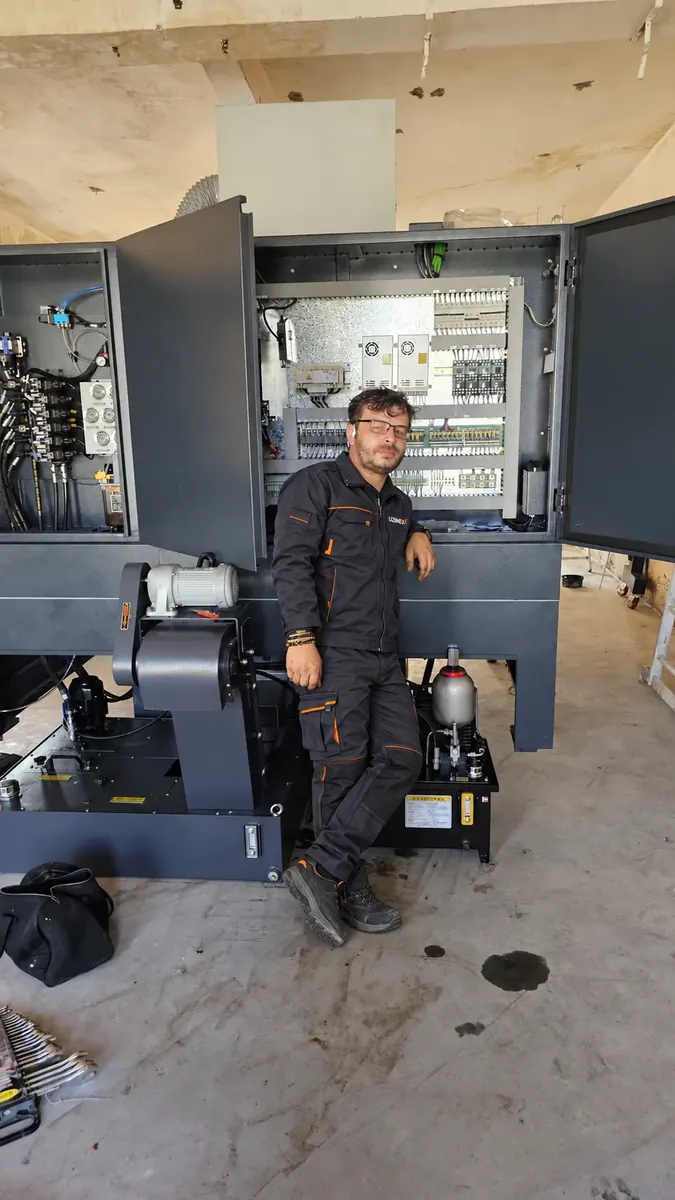

• Zonă de lucru închisă, cu protecție interioară din oțel inoxidabil, blocare electrică a ușii, sistem hidraulic, ungere, răcire și separator de șpan.

Ce roți dințate se fac pe ea

Pinioane și roți pentru reductoare, roți pentru pompe cu roți dințate, roți pentru cutiile de viteze ale utilajelor agricole, roți melcate din bronz, arbori canelați pentru prize de putere și piese de schimb după mostră. Materialele uzuale sunt oțelurile 42CrMo4, 16MnCr5, 20MnCr5 și C45, bronzul CuSn12, fonta și plasticele tehnice.

Opțiuni

Freze melc pentru modulele cerute, freze pentru caneluri și pentru roți melcate, dornuri suplimentare și un dispozitiv de reglaj fin care poziționează freza pe dinții deja tăiați, pentru o trecere de finisare pe flancurile călite. Pentru piese mai mari sau module mai mari configurăm mașina la ofertare.

Livrare, instruire și service

Transportul, montajul, punerea în funcțiune și instruirea operatorilor sunt incluse. Instruirea se face la atelierul clientului, pe mașina lui: prinderea piesei, montarea și centrarea frezei, lucrul cu Sinumerik 828D și primele programe de danturare. Garanția este de 60 de luni, cu intervenție în 48 de ore oriunde în țară.

Preț și ofertă

Prețul depinde de configurație, de freze și de opțiuni. Pentru o ofertă, trimite-ne piesele pe care vrei să le faci: desen sau mostră, material și volumul anual. Mașina se poate cumpăra și cu finanțare europeană, inclusiv prin AFIR; pregătim oferta tehnică și documentele de furnizor pentru dosar.

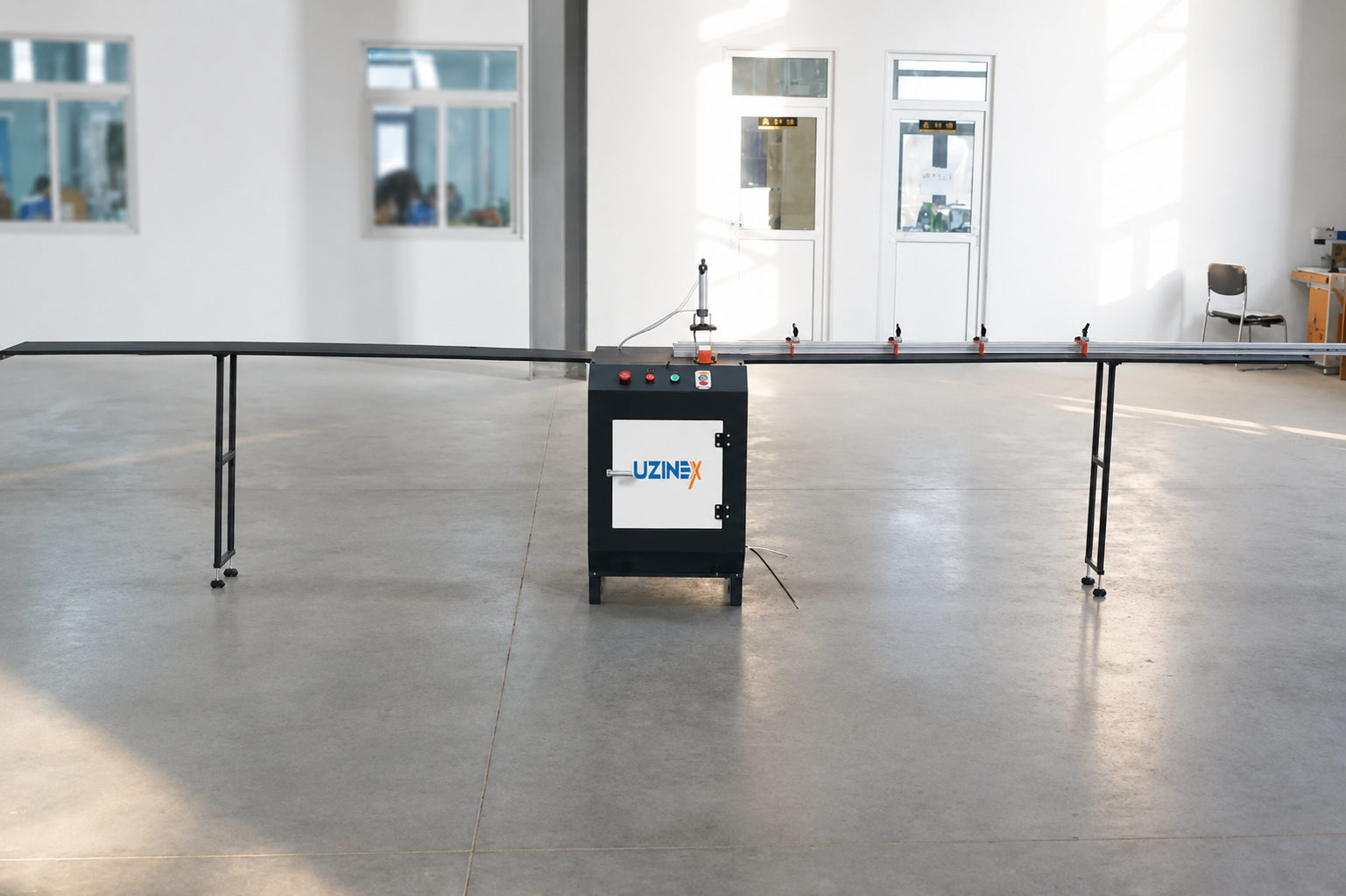

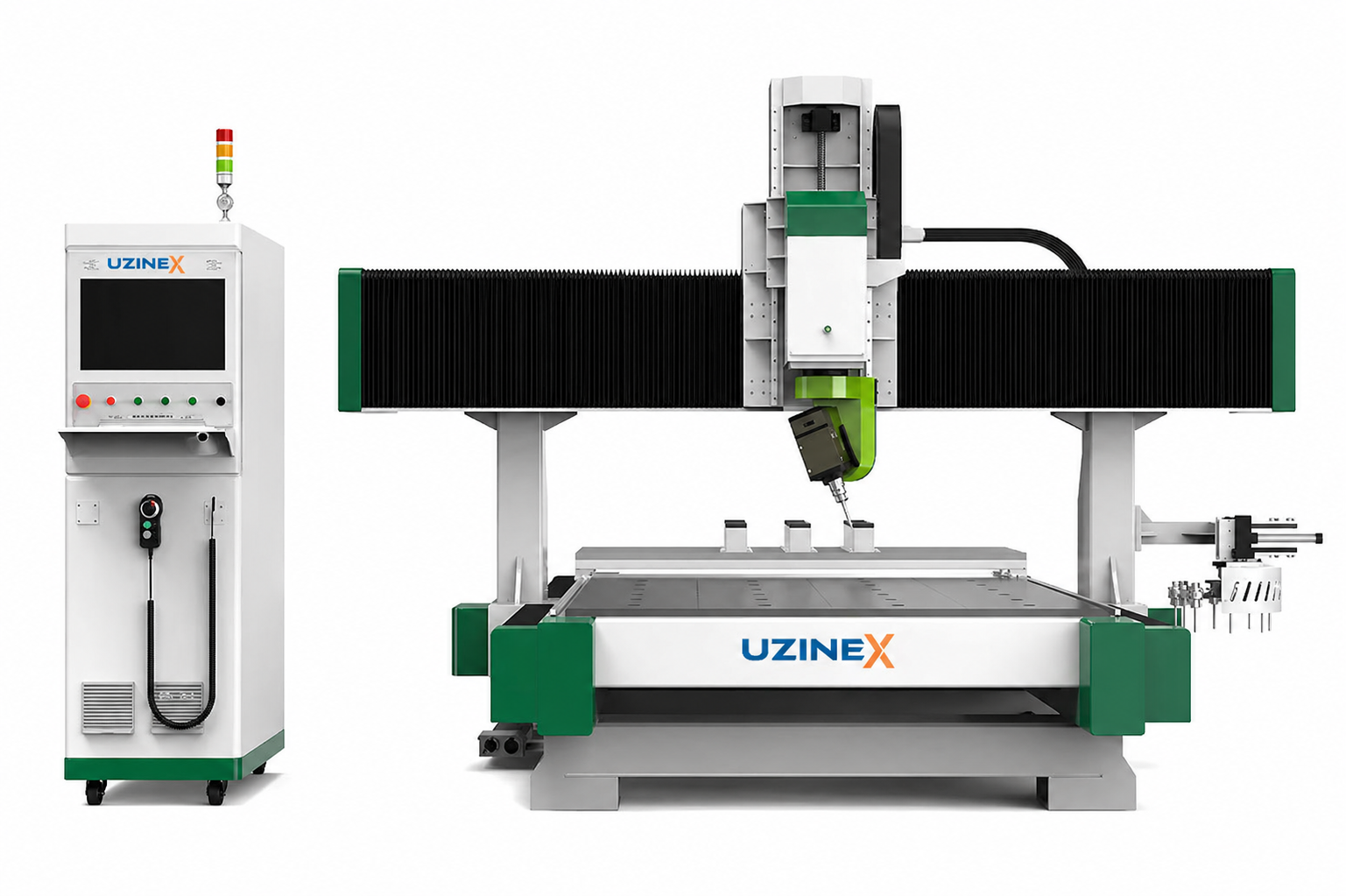

Pentru cerințe conexe din gama CNC metal, UZINEX oferă și Mașină CNC de tăiere a metalului cu bandă în formă de T, Centru CNC pentru Piatră, Granit și Quartz și Centru de prelucrare CNC 5 axe, soluții complementare cu abordări tehnice diferite.
