Manipulator industrial portal și coloană UZX-H3 / UZX-S3 (100 kg, 220 V)

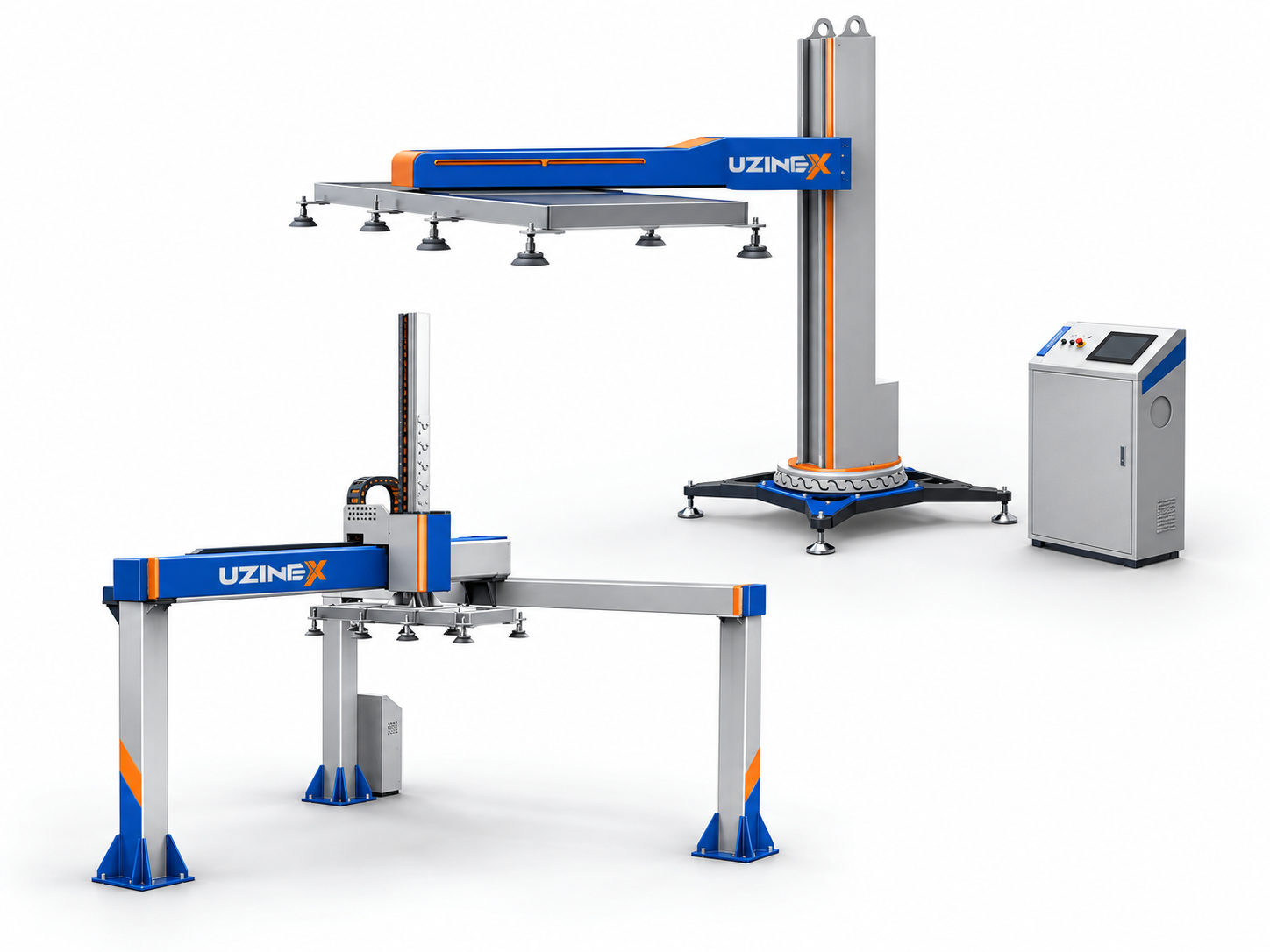

Manipulatorul industrial UZX-H3 / UZX-S3 acoperă două scheme de hală cu aceeași sarcină utilă de 100 kg. UZX-H3 este un portal montat peste linie, pe doi stâlpi, cu cursă utilă de transfer de 2900 mm, care mută placa de-a lungul fluxului fără să ocupe spațiu la nivelul pardoselii. UZX-S3 este un manipulator cu coloană și braț de 2000 mm, cu rotație de la −270° la +270°, montat fix lângă mașină.

Alegerea între cele două se face pe planul halei, nu pe performanță. Portalul UZX-H3 se potrivește când mașinile sunt așezate în linie și pardoseala trebuie să rămână liberă pentru stivuitor. Coloana UZX-S3 se potrivește când spațiul este strâmt, plafonul jos și mașina se deservește dintr-un singur punct, fiindcă are înălțime totală de doar 2500 mm.

Avantajele manipulatorului industrial UZX-H3 / UZX-S3

• • UZX-H3 eliberează pardoseala. Portalul se sprijină pe doi stâlpi la marginea fluxului, iar toată mișcarea are loc deasupra mașinilor. Stivuitorul și operatorii circulă liber pe sub el, ceea ce contează în hale unde culoarul de acces nu poate fi mutat.

• • UZX-S3 intră în hale cu plafon jos. Cu 2500 mm înălțime totală și rază de 2000 mm, manipulatorul industrial UZX-S3 se montează în ateliere unde un portal nu are gabarit. Rotația de la −270° la +270° acoperă 540° în total, deci poate lua și depune pe poziții aflate aproape una lângă alta.

• • Aceeași sarcină, același sistem de prindere. Ambele variante ridică 100 kg cu 8 ventuze siliconice și lucrează la 0,6 la 0,8 MPa. Trecerea de la o variantă la alta nu schimbă nimic în modul de lucru al operatorului și nici consumabilele.

• • Acționare pe servodrive T3a-L30. UZX-H3 folosește drive T3a-L30 cu motoare 04025 pe J1 și 07725 pe J3, cu reductoare 8C-1000 și 5C-750. UZX-S3 folosește drive T5a-L30 cu motor AM04025 pe J1 și T3a-L30 cu 07725 pe J3, cu reductoare 8C-1000 și PLH120-70.

• • Alimentare la 220 V. Ambele variante funcționează la 220 V, deci punerea în funcțiune nu cere lucrări de tablou electric. Cursa de ridicare este 1600 mm la amândouă.

Parametri tehnici, ambele variante

Echipamentul se montează în jurul unei mașini de debitat CNC cu nesting existente. Mașina de debitat nu este inclusă în livrare. Un inginer Uzinex verifică planul halei și stabilește care dintre cele două variante intră în spațiul disponibil.

Transport, punere în funcțiune și instruirea operatorilor incluse pe teritoriul României. Garanție 60 de luni. Eligibil pentru fonduri europene (PNRR, Program Regional, Programul Tranziție Justă) și pentru achiziții publice prin SEAP/SICAP.

Alternativele tehnice pentru acest tip de operație includ Braț robotic industrial UZX-S4 pentru alimentare CNC PAL (4 axe, 50–150 kg), Celulă CNC de Nesting pentru Mobilă | 2 Routere ATC, 240 Panouri/8h, Etichetare Automată și Depozit automat plan pentru panouri PAL (portal 11 × 18 × 4 m).
