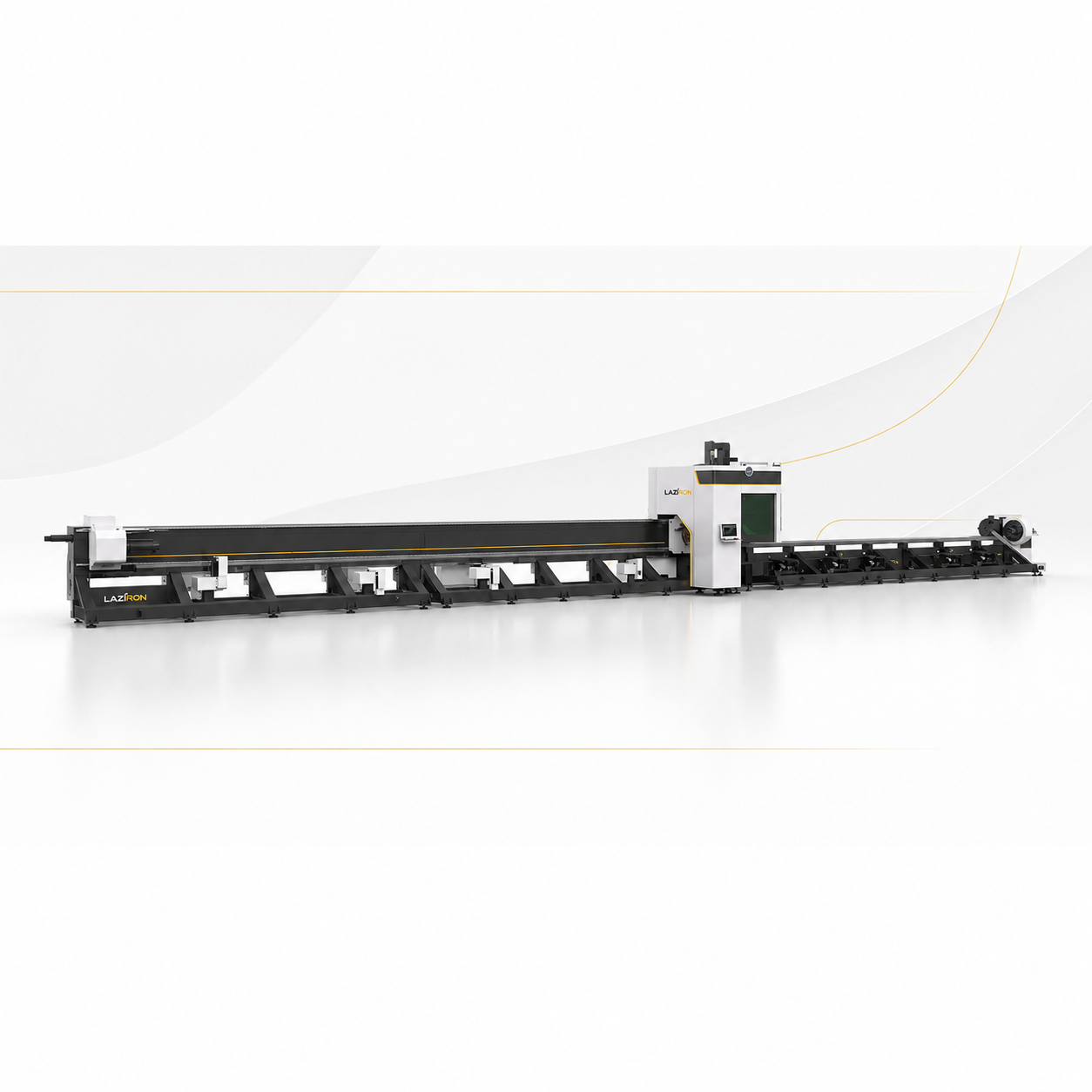

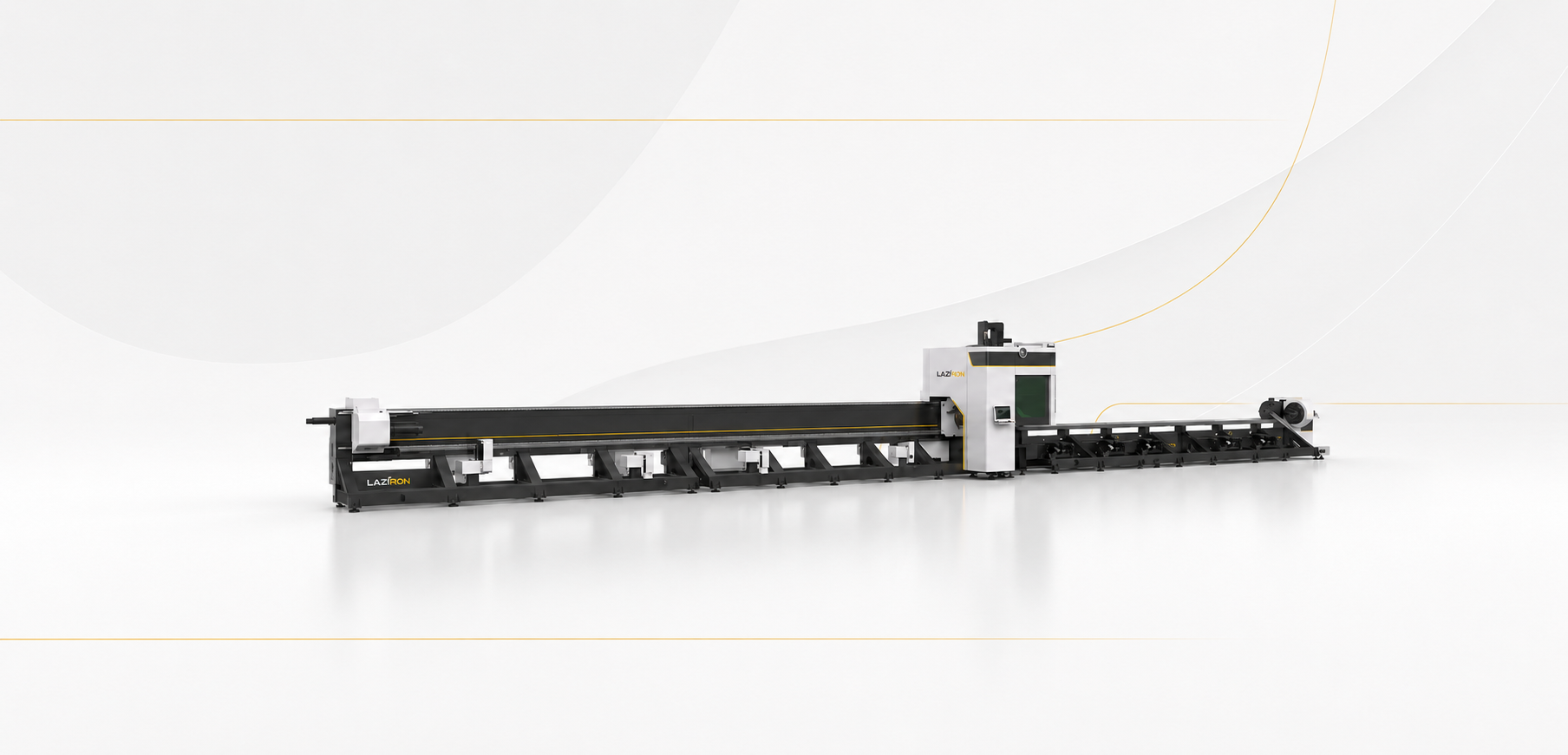

Автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L: Cypcut, RayTools, преміальне волокно. Промислова якість за доступною ціною для європейських цехів обробки труб.
| Параметр | Значення |
| Потужність волоконного лазерного джерела | 1,5 / 3 / 6 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø350 мм |
| Прямокутні профілі | 20×20 – 300×300 мм |
| Допустима товщина стінки | 1 – 14 мм |
| Максимальна довжина труби | 8000 / 9000 / 12000 мм (опційно) |
| Ємність магазину | 10-15 труб у магазині |
| Максимальна вага труби | 500 кг |
| Час зміни труби | Менш ніж 90 секунд, автоматично |
| Кількість патронів | 3 (з динамічним центральним патроном) |
| Точність позиціонування | ±0,03 мм |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
Автоматичний лазерний станок для труби з трьома патронами LAZIRON поєднує перевагу 3 синхронізованих патронів із автоматичною системою завантаження з бокового магазину і є найпродуктивнішою конфігурацією в трубній лінійці LAZIRON для цехів із великим обсягом і набором довгих труб.
З волоконним лазерним джерелом від 1,5 до 6 кВт, боковим магазином на 10-15 попередньо завантажених труб і можливістю обробки до Ø350 мм із довжинами 12000 мм, кожен автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L, це оптимальна конфігурація для заводів із безперервним виробництвом на конструкційних профілях і для субпідрядників із великим портфелем постійних клієнтів.
Автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L зводить в одну систему переваги, які важливі на лінії обробки труб: повторювану точність, автоматизацію параметрів, передбачувані операційні витрати та довгий строк служби критичних компонентів.
• Система з 3 патронами плюс автоматичний магазин, одночасно прибирає осьове відхилення на довгих трубах і простій на ручному завантаженні, ідеально для великих партій однакових деталей.
• Потужність волоконного лазера 1,5–6 кВт, покриває весь промисловий діапазон, від легких металовиробів до важких конструкційних профілів зі стінкою 14 мм.
• Діапазон труб Ø20–Ø350 мм із довжинами 12000 мм, дає змогу різати цілу необроблену штангу, без попередньої порізки, і оптимізує витрату матеріалу.
• Боковий магазин на 10-15 труб, синхронізований із Cypcut, подає матеріал автоматично, це безперервна продуктивність у нічній зміні без прямого нагляду.
• Динамічний центральний патрон, рухається синхронно з ріжучою головкою і прибирає відхилення на трубах понад 8 м і скручування на тонких стінках.
• Головка RayTools з ємнісним автофокусом, стабільна якість краю на безперервному виробництві, з автоматичною компенсацією розмірних розбіжностей між трубами.
• Продуктивність 24/7 на довгих профілях, прибирає 60-90 хвилин простою на зміну, що дає 8-12 додаткових оброблених труб на день порівняно з рівноцінною ручною роботою.
Цей автоматичний лазерний станок для труби з трьома патронами LAZIRON доступний у стандартизованих конфігураціях, вибір робиться залежно від набору труб, які ви обробляєте, і від місячного обсягу виробництва цеху.
| Параметр | Значення |
|---|---|
| Потужність волоконного лазерного джерела | 1,5 / 3 / 6 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø350 мм |
| Прямокутні профілі | 20×20 – 300×300 мм |
| Допустима товщина стінки | 1 – 14 мм |
| Максимальна довжина труби | 8000 / 9000 / 12000 мм (опційно) |
| Ємність магазину | 10-15 труб у магазині |
| Максимальна вага труби | 500 кг |
| Час зміни труби | Менш ніж 90 секунд, автоматично |
| Кількість патронів | 3 (з динамічним центральним патроном) |
| Точність позиціонування | ±0,03 мм |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
Автоматичний лазерний станок для труби з трьома патронами LAZIRON вибирають найвимогливіші промислові середовища: заводи з великими обсягами на конструкційних профілях, серійні виробники міських меблів і субпідрядники з лазерного розкрою зі стабільним портфелем постійних клієнтів.
Галузь металоконструкцій для сільськогосподарських ангарів і великих теплиць використовує один автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L, щоб щодня обробляти 60-100 прямокутних профілів 150×150 мм довжиною 8-10 м, у партіях, які інакше вимагали б 2-3 змін на рівноцінному ручному станку.
Виробники конструкцій для сонячних парків, міських меблів (лавки, трубчасті рекламні панелі), вуличних тренажерів і деталей для малих суден окуповують інвестицію в лазерний станок для труби з автоматичним завантаженням LAZIRON T3L за 12-20 місяців при типових обсягах понад 6-8 тонн профілів на місяць. Робота у 2-3 зміни без постійного персоналу знижує витрати на оплату праці на 40-60%.
З волоконними лазерними джерелами від 1,5 до 6 кВт кожен автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L обробляє весь промисловий діапазон труб і металевих профілів для великообсягового виробництва.
Система автоматичного розпізнавання, грубе плюс точне, компенсує розмірні розбіжності між трубами в магазині, це критично для партій із матеріалом із різних плавок або від різних постачальників.
Максимальні товщини стінки за матеріалом (у максимальній конфігурації)
• Вуглецева сталь (макс. товщина стінки): 14 мм
• Нержавіюча сталь 304/316: 10 мм
• Алюміній: 8 мм
• Важкі конструкційні труби (S235, S355, S420): до 14 мм стінки
Робочий цикл автоматичного лазерного станка для труби з трьома патронами LAZIRON T3L побудований на повній автономності, оператор втручається лише при завантаженні магазину та при звільненні палети з готовими деталями.
1. Оператор завантажує боковий магазин 10-15 необробленими трубами краном або електронавантажувачем.
2. Автоматична система бере першу трубу з магазину і переносить її в 3 синхронізовані патрони.
3. Датчик розпізнавання профілю сканує трубу грубо й точно та оновлює параметри Cypcut.
4. Головка RayTools виконує програму з безперервним автофокусом, а динамічний центральний патрон синхронізується.
5. У кінці деталі падають на відвідний конвеєр, а залишок труби викидається автоматично.
6. Система бере наступну трубу з магазину менш ніж за 90 секунд і повторює цикл без людського втручання.
Для інтеграції з іншим обладнанням для обробки металу станок підключається напряму до трубозгинальних машин і до решти ліній LAZIRON через спільну MES.
Коли інвестиція в лазерний станок для труби з автоматичним завантаженням LAZIRON T3L виправдана порівняно з T2L на 2 патрони?
Три критерії: якщо ви часто обробляєте труби понад 6 м (T3L покриває 12 м проти 6,5 м у T2L), якщо працюєте з дуже тонкими стінками на великих діаметрах, або якщо вимоги до точності жорсткіші за ±0,05 мм на всій довжині. Для цехів із виробництвом на довгих конструкційних профілях T3L дає подвійну продуктивність порівняно з T2L і явно вищу якість на вимогливих деталях.
Скільки я економлю на T3L порівняно з рівноцінною ручною конфігурацією?
На 2 змінах на день із конструкційними профілями 8-10 м прибирання часу ручного завантаження дає 16-24 додаткові оброблені труби на день. При середній вартості 8-12 EUR за трубу це 130-290 EUR на день або 40 000-85 000 EUR на рік. Різниця в ціні проти рівноцінної ручної моделі T3 відпрацьовується за 10-16 місяців.
Чи можу я працювати на лазерному станку для труби з автоматичним завантаженням LAZIRON T3L у нічній зміні без персоналу?
Технічно так, датчики виявлення відхилень зупиняють станок і надсилають хмарне повідомлення Cypcut, якщо виникає проблема (заклинила труба, немає матеріалу, помилка лазерної головки). На практиці більшість інтеграторів тримають окремого оператора для нагляду за 1-2 станками, і віддача виходить удвічі вища за традиційну ручну роботу.
Наскільки великий магазин для труб?
Стандартна конфігурація витримує 10-15 труб Ø100-Ø200 мм довжиною 8 м, або 6-8 труб Ø300 мм. Для цехів із безперервним виробництвом можна опційно додати другий боковий магазин і подвоїти ємність. При типовій витраті 1 труба за 12-18 хвилин повний магазин забезпечує 2-4 години роботи без поповнення.
Які потрібні умови щодо площі та фундаменту?
Для конфігурації з трубою 12000 мм: ангар мінімум 20 × 6 м (станок плюс магазин плюс зона відведення плюс місце для крана). Вільна висота: 4,5 м. Фундамент з армованого бетону товщиною мінімум 250 мм. Трифазна напруга 380 В зі споживаною потужністю 30-60 кВА залежно від лазерного джерела.
Рішення інвестувати в автоматичний лазерний станок для труби з трьома патронами не ухвалюють лише за технічними характеристиками, важливо, як обладнання перетворюється на реальні місячні цифри грошового потоку для вашого цеху обробки труб.
Для цехів, які зараз віддають лазерний розкрій труби на субпідряд по 1,0-1,5 EUR за погонний метр різу плюс вартість матеріалу, перехід на власне виробництво з автоматичним лазерним станком для труби з трьома патронами LAZIRON знижує фактичну вартість обробленого метра на 60-75%. При місячному обсязі 800-1500 погонних метрів, оброблених власними силами замість субпідряду, інвестиція повертається за 18-30 місяців за поточних умов європейського ринку.
Додаткова маржа приходить з трьох напрямів: економія проти субпідряду, продаж послуг розкрою місцевим зовнішнім клієнтам (1,2-1,8 EUR/м на рівні європейського ринку у 2026 році) та скорочення строків поставки кінцевим клієнтам на 40-60%, що дає змогу тримати підвищені ціни на термінові замовлення або замовлення з короткими строками.
LAZIRON побудований на чіткій філософії: промислова якість преміального рівня за ціною, яку може витримати будь-який серйозний цех обробки труб, навіть без мільйонних бюджетів на капітальні інвестиції, як у великих заводів.
• Доступна ціна за найповнішу трубну конфігурацію, компоненти (лазерне джерело, 3 патрони, автоматичний магазин, головка RayTools) ті самі, які використовують преміальні виробники, але пакет LAZIRON коштує на 35-45% менше за європейські альтернативи.
• Гарантія 60 місяців, із виїзним сервісним обслуговуванням протягом менш ніж 24 годин по всій Румунії.
• Технічна підтримка та сервіс, телефонна підтримка, запчастини та виїзне обслуговування протягом менш ніж 24 годин по всій Румунії.
• Безкоштовна інспекція перед поставкою, з повним тестом циклу автоматичного завантаження та синхронізації 3 патронів на вашому матеріалі.
• Сумісність з європейськими фондами, відповідає вимогам фондів ЄС і національних фондів промислової цифровізації.
• Компоненти за стандартами, волоконне джерело відповідає вимогам надійності провідних виробників на світовому ринку.
Волоконне лазерне джерело у стандартній конфігурації відповідає вимогам надійності, встановленим лідерами лазерної галузі, із заявленим строком служби понад 100 000 годин роботи.
Дивіться увесь асортимент LAZIRON обладнання для обробки металевих труб, щоб порівняти моделі та запросити індивідуальну пропозицію.
Автоматичний лазерний станок для труби з трьома патронами LAZIRON T3L перетворює розкрій труби в реальну конкурентну перевагу: точність преміального рівня, стабільна продуктивність і доступна інвестиція для будь-якого цеху, який хоче зростати, не подвоюючи структуру постійних витрат.
