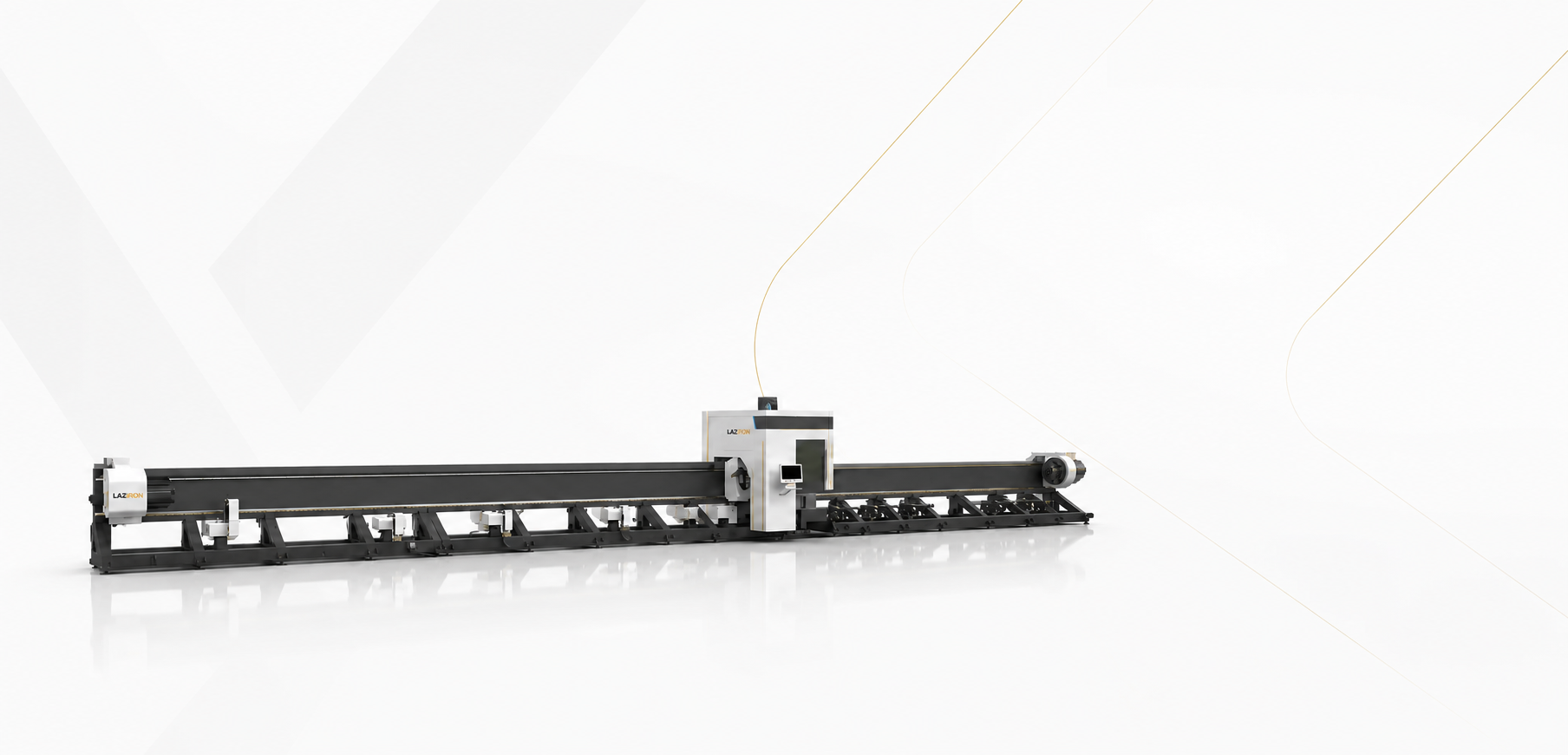

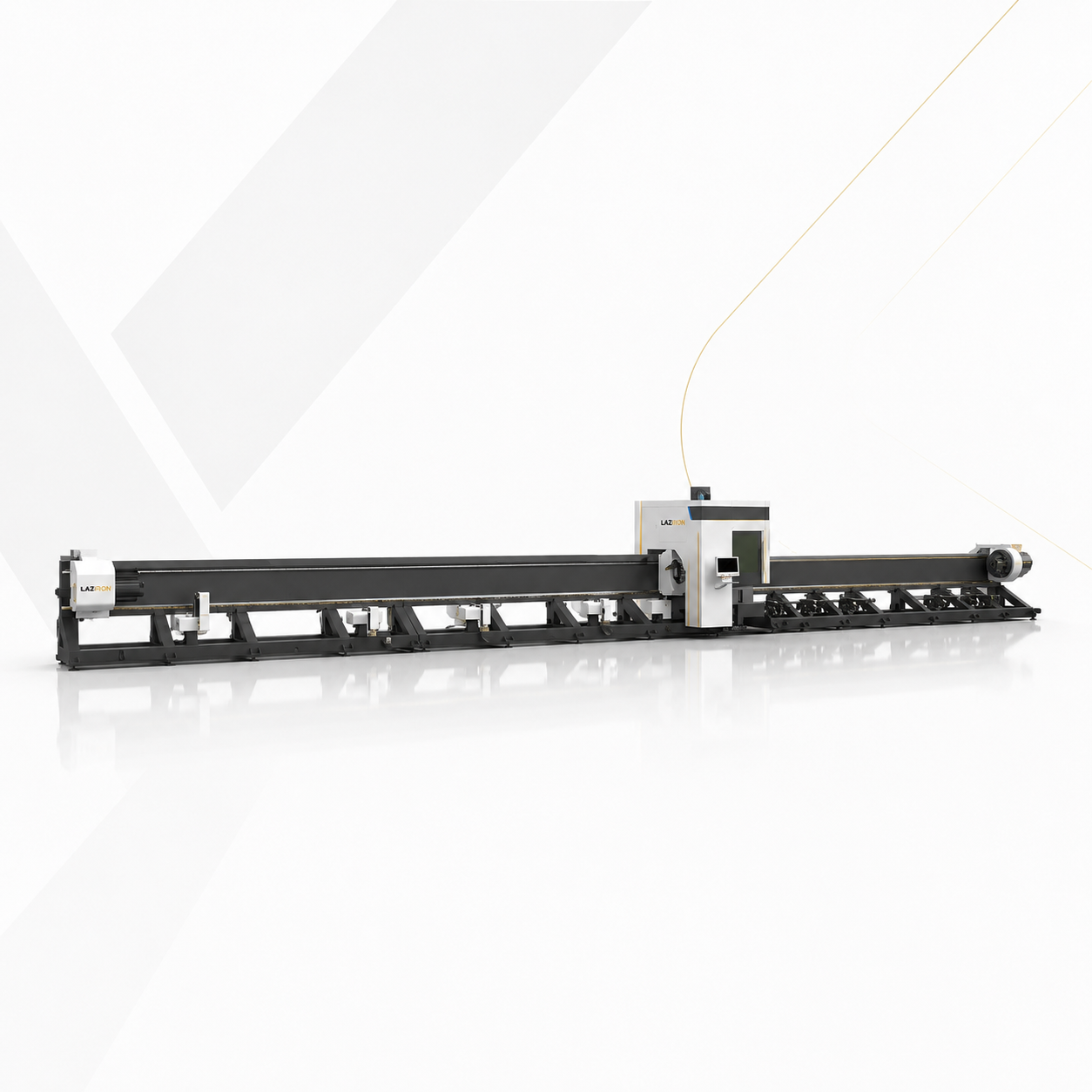

Лазерний станок для труби з трьома патронами LAZIRON T3: Cypcut, RayTools, преміальне волокно. Промислова якість за доступною ціною для європейських цехів обробки труб.
| Параметр | Значення |
| Потужність волоконного лазерного джерела | 1,5 / 3 / 6 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø350 мм |
| Прямокутні профілі | 20×20 – 300×300 мм |
| Допустима товщина стінки | 1 – 14 мм |
| Максимальна довжина труби | 8000 / 9000 / 12000 мм (опційно) |
| Максимальна вага труби | 500 кг |
| Кількість патронів | 3 (з динамічним центральним патроном) |
| Точність позиціонування | ±0,03 мм |
| Система розпізнавання профілю | Автоматична, грубе плюс точне |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A водяний чилер |
Лазерний станок для труби з трьома патронами LAZIRON вирішує дві типові проблеми станків із 2 патронами: осьове відхилення на дуже довгих трубах і скручування профілів із тонкими стінками. Додатковий центральний патрон динамічно підтримує трубу на всьому ходу різання і тримає точність стабільною.
З волоконним лазерним джерелом від 1,5 до 6 кВт, можливістю обробки труб до Ø350 мм і довжинами 8000-12000 мм, кожен лазерний станок для труби з трьома патронами LAZIRON T3 призначений для цехів, які обробляють довгі труби для металоконструкцій, міських меблів, спортивного обладнання та автомобільної галузі, з преміальною промисловою якістю за доступною ціною.
Лазерний станок для труби з трьома патронами LAZIRON T3 зводить в одну систему переваги, які важливі на лінії обробки труб: повторювану точність, автоматизацію параметрів, передбачувані операційні витрати та довгий строк служби критичних компонентів.
• Система з 3 синхронізованими патронами, прибирає осьове відхилення на трубах понад 6 м і скручування на стінках тонше 2 мм, тримаючи точність ±0,03 мм на всій довжині.
• Динамічний центральний патрон, рухається синхронно з ріжучою головкою і постійно підтримує робочу зону, не перекриваючи доступ променя.
• Потужність волоконного лазера 1,5–6 кВт, конфігурується для всього промислового діапазону, від металевих меблів до важких конструкційних профілів.
• Діапазон труб Ø20–Ø350 мм, покриває і великі профілі для металоконструкцій та спортивних споруд (футбольні ворота, громовідводи, трубчасті виставкові конструкції).
• Максимальна довжина 12000 мм, дає змогу різати цілу штангу, як вона приходить зі складу, без попередньої порізки на проміжну довжину.
• Головка RayTools з ємнісним автофокусом, миттєвий переход між матеріалами й товщинами, з параметрами, збереженими в бібліотеці Cypcut.
• Програмне забезпечення Cypcut з розширеним модулем для труб, містить розкрій по кількох трубах, різання на льоту для коротких циклів і параметричну бібліотеку стандартних деталей.
Цей лазерний станок для труби з трьома патронами LAZIRON доступний у стандартизованих конфігураціях, вибір робиться залежно від набору труб, які ви обробляєте, і від місячного обсягу виробництва цеху.
| Параметр | Значення |
|---|---|
| Потужність волоконного лазерного джерела | 1,5 / 3 / 6 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø350 мм |
| Прямокутні профілі | 20×20 – 300×300 мм |
| Допустима товщина стінки | 1 – 14 мм |
| Максимальна довжина труби | 8000 / 9000 / 12000 мм (опційно) |
| Максимальна вага труби | 500 кг |
| Кількість патронів | 3 (з динамічним центральним патроном) |
| Точність позиціонування | ±0,03 мм |
| Система розпізнавання профілю | Автоматична, грубе плюс точне |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A водяний чилер |
Лазерний станок для труби з трьома патронами LAZIRON вибирають заводи зі спеціалізованим виробництвом на довгих трубах і конструкційних профілях, де осьове відхилення чи скручування зіпсували б якість деталей на станку з 2 патронами.
Виробники металоконструкцій для промислових ангарів, великих сільськогосподарських теплиць і сонячних парків використовують один лазерний станок для труби з трьома патронами LAZIRON T3, щоб різати прямокутні профілі 200×200 мм довжиною 10-12 м без проміжних зварних стиків. Той самий станок обслуговує і автомобільну галузь для рам шасі та довгих конструкційних підсилювачів.
Сектор спортивного обладнання (футбольні ворота, конструкції для дитячих майданчиків, вуличні тренажери) і фабрики міських меблів обробляють на цій конфігурації труби Ø100-Ø200 мм із тонкими стінками. Суднобудування використовує лазерний станок для труби з трьома патронами для розкрою конструкційної трубчастої частини корпусу малих і середніх суден.
З волоконними лазерними джерелами від 1,5 до 6 кВт кожен лазерний станок для труби з трьома патронами LAZIRON T3 обробляє весь промисловий діапазон труб і профілів без змінних головок.
Система автоматичного розпізнавання, грубе плюс точне, підганяє параметри під реальні допуски кожної труби, це критично для великих профілів, де розмірні відхилення часті.
Максимальні товщини стінки за матеріалом (у максимальній конфігурації)
• Вуглецева сталь (макс. товщина стінки): 14 мм
• Нержавіюча сталь 304/316: 10 мм
• Алюміній: 8 мм
• Важкі конструкційні труби (S235, S355): до 14 мм стінки
Робочий цикл лазерного станка для труби з трьома патронами LAZIRON T3 оптимізований під довгі труби, де механічна стабільність на всьому ходу важить найбільше.
1. Оператор завантажує трубу краном через головний патрон, з опорою на ролики по всій довжині.
2. Датчик розпізнавання профілю сканує всю трубу, грубо й точно, щоб встановити розмірні відхилення.
3. Три пневматичні патрони синхронно затискаються на позиціях, оптимізованих програмою.
4. Динамічний центральний патрон встає посередині зони різання, щоб прибрати відхилення.
5. Головка RayTools виконує програму з безперервним автофокусом, а центральний патрон рухається синхронно.
6. У кінці готові деталі падають на відвідний конвеєр, а залишок труби знімається краном.
Для інтеграції з іншим обладнанням для обробки металу станок підключається напряму до трубозгинальних машин і до решти ліній LAZIRON через спільну MES.
Коли інвестиція в лазерний станок для труби з трьома патронами виправдана порівняно зі станком із 2?
Три критерії: якщо ви часто обробляєте труби понад 6 метрів (T3 покриває до 12 м), якщо працюєте з дуже тонкими стінками до 2 мм на діаметрах понад Ø100 мм (T3 прибирає скручування), або якщо вимоги до точності жорсткіші за ±0,05 мм на всій довжині (T3 гарантує ±0,03 мм). Нижче цих порогів стандартний T2 дає краще співвідношення інвестиції та результату.
Як працює динамічний центральний патрон?
Центральний патрон рухається по рейках, паралельних осі труби, синхронно з ріжучою головкою. Система Cypcut постійно розраховує оптимальне положення центрального патрона (зазвичай на відстані 30-40% від активної головки), щоб прибрати відхилення і не перекрити лазерний промінь. Зміна положення відбувається менш ніж за 2 секунди, без паузи в програмі.
Яку потужність лазера вибрати для лазерного станка для труби з трьома патронами LAZIRON T3?
Для труб зі стінкою до 8 мм і типовим набором оптимально 3 кВт. Для стінок 8-14 мм або максимальних швидкостей на нержавіючій сталі беріть 6 кВт. Джерело 1,5 кВт виправдане лише в цехах, де виробництво виключно на трубах зі стінкою до 4 мм для міських меблів або легкого спортивного обладнання.
Скільки я економлю порівняно з виготовленням тієї самої деталі з кусків, зварених стик у стик?
Для конструкційної труби 10 м, яку інакше зробили б із 2 кусків, зварених стик у стик, економія становить 30-45 хвилин зварювальної праці плюс зниження ризику термічної деформації плюс вища механічна якість монолітної деталі. При середній вартості 35-45 EUR за годину економія на деталі становить від 18 до 35 EUR, плюс маржа від скороченого строку поставки.
Які потрібні умови щодо площі?
Для конфігурації з трубою 8000 мм: ангар мінімум 14 × 5 м. Для 12000 мм: ангар мінімум 18 × 5 м, плюс 2-3 м додатково для крана та палетизації. Вільна висота: 4 м для завантаження краном. Трифазна напруга 380 В, споживана потужність 20-40 кВА залежно від лазерного джерела.
Рішення інвестувати в лазерний станок для труби з трьома патронами не ухвалюють лише за технічними характеристиками, важливо, як обладнання перетворюється на реальні місячні цифри грошового потоку для вашого цеху обробки труб.
Для цехів, які зараз віддають лазерний розкрій труби на субпідряд по 1,0-1,5 EUR за погонний метр різу плюс вартість матеріалу, перехід на власне виробництво з лазерним станком для труби з трьома патронами LAZIRON знижує фактичну вартість обробленого метра на 60-75%. При місячному обсязі 800-1500 погонних метрів, оброблених власними силами замість субпідряду, інвестиція повертається за 18-30 місяців за поточних умов європейського ринку.
Додаткова маржа приходить з трьох напрямів: економія проти субпідряду, продаж послуг розкрою місцевим зовнішнім клієнтам (1,2-1,8 EUR/м на рівні європейського ринку у 2026 році) та скорочення строків поставки кінцевим клієнтам на 40-60%, що дає змогу тримати підвищені ціни на термінові замовлення або замовлення з короткими строками.
LAZIRON побудований на чіткій філософії: промислова якість преміального рівня за ціною, яку може витримати будь-який серйозний цех обробки труб, навіть без мільйонних бюджетів на капітальні інвестиції, як у великих заводів.
• Доступна ціна за конфігурацію з 3 патронами, критичні компоненти ті самі, які використовують преміальні виробники, але пакет LAZIRON коштує на 35-45% менше за європейські альтернативи тієї самої потужності.
• Гарантія 60 місяців, із виїзним сервісним обслуговуванням протягом менш ніж 24 годин по всій Румунії.
• Технічна підтримка та сервіс, телефонна підтримка, запчастини та виїзне обслуговування протягом менш ніж 24 годин по всій Румунії.
• Безкоштовна інспекція перед поставкою, обов'язкова, щоб перевірити синхронізацію трьох патронів на вашому референсному матеріалі.
• Сумісність з європейськими фондами, відповідає вимогам фондів ЄС і національних фондів промислової цифровізації.
• Компоненти за стандартами, волоконне джерело відповідає вимогам надійності провідних виробників на світовому ринку.
Волоконне лазерне джерело у стандартній конфігурації відповідає вимогам надійності, встановленим лідерами лазерної галузі, із заявленим строком служби понад 100 000 годин роботи.
Дивіться увесь асортимент LAZIRON обладнання для обробки металевих труб, щоб порівняти моделі та запросити індивідуальну пропозицію.
Лазерний станок для труби з трьома патронами LAZIRON T3 перетворює розкрій труби в реальну конкурентну перевагу: точність преміального рівня, стабільна продуктивність і доступна інвестиція для будь-якого цеху, який хоче зростати, не подвоюючи структуру постійних витрат.
