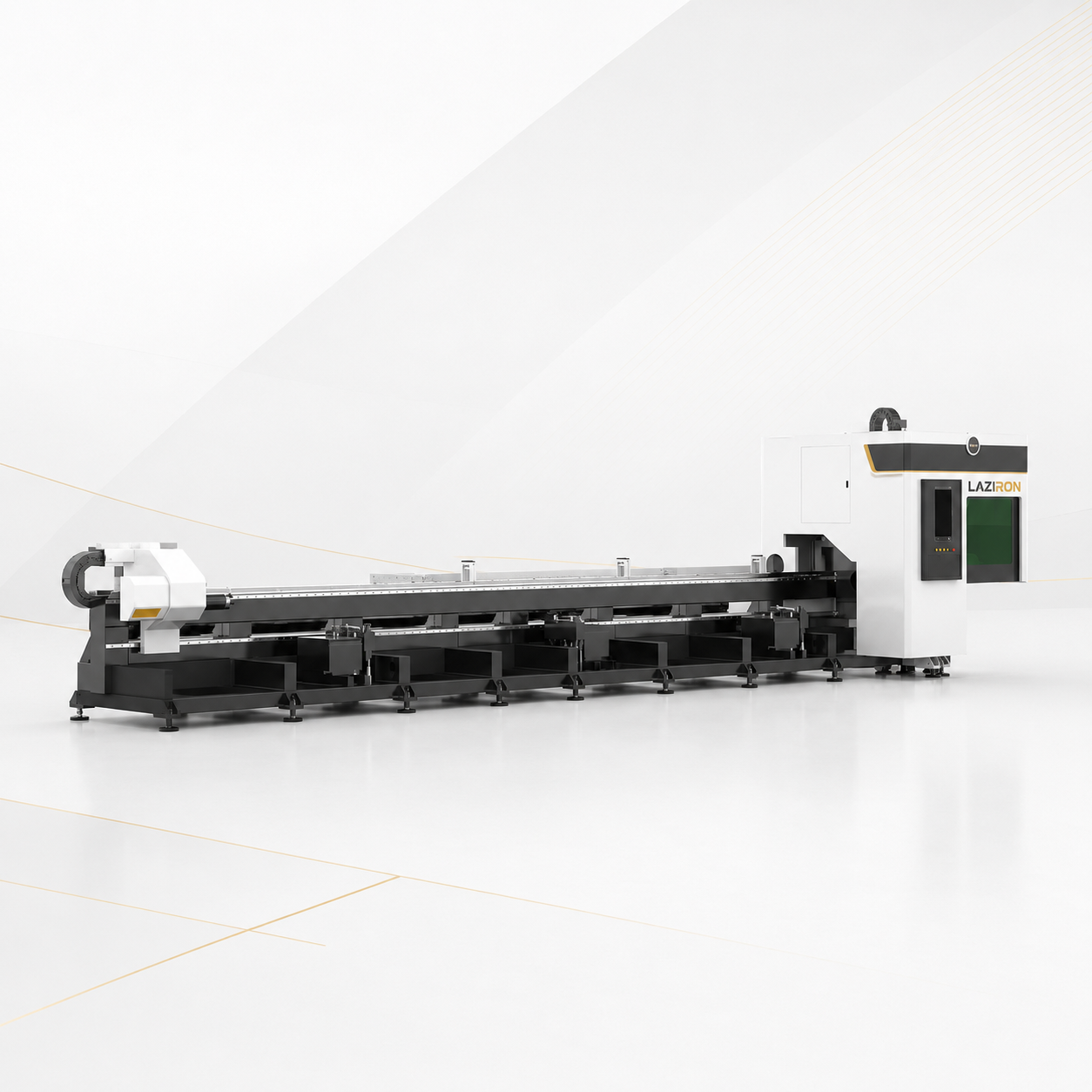

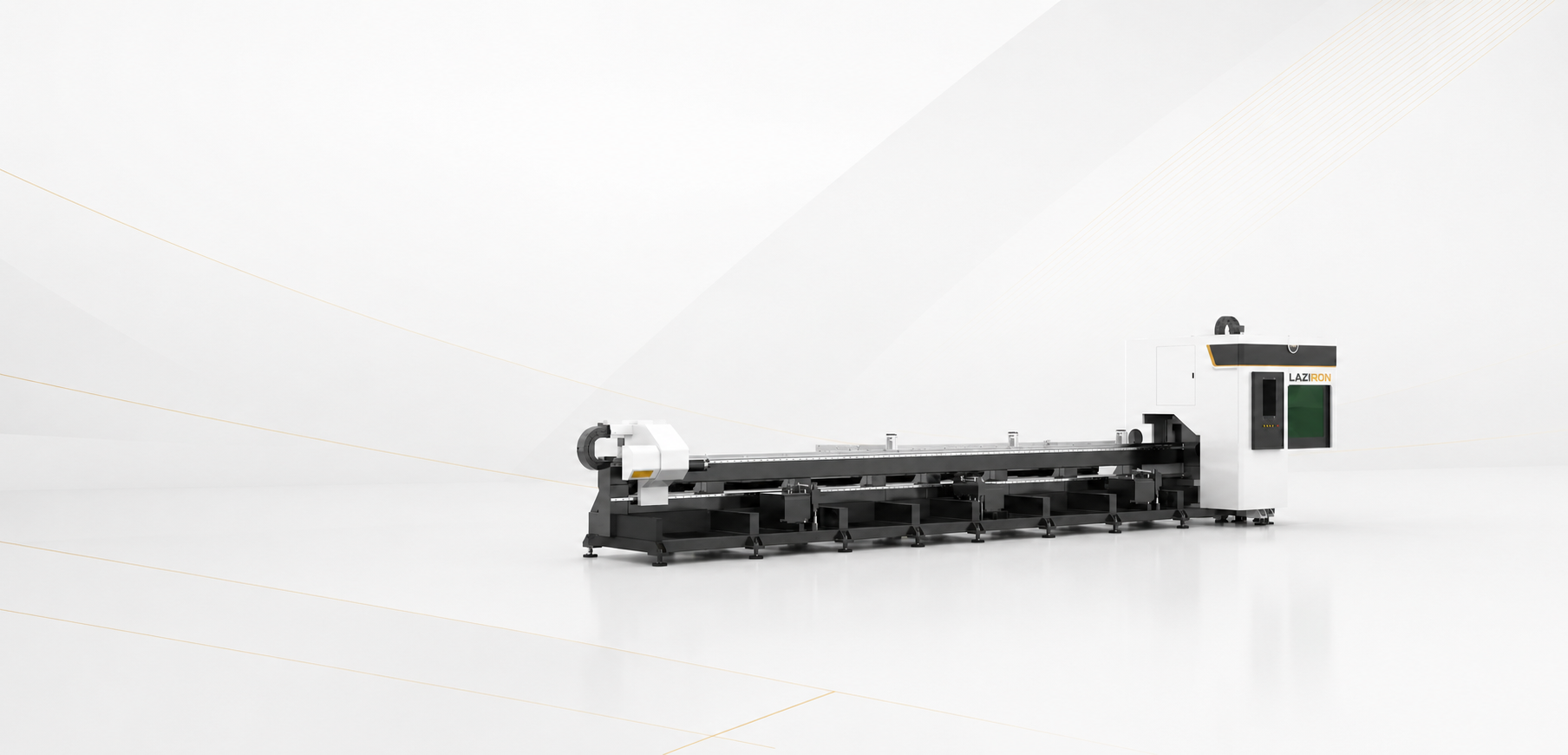

Лазерний станок для труби з бічним підвісом LAZIRON T2S: Cypcut, RayTools, преміальне волокно. Промислова якість за доступною ціною для європейських цехів обробки труб.
| Параметр | Значення |
| Потужність волоконного лазерного джерела | 1,5 / 2 / 3 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø230 мм |
| Прямокутні профілі | 20×20 – 200×200 мм |
| Допустима товщина стінки | 1 – 8 мм |
| Максимальна довжина труби | 6500 мм |
| Максимальна вага труби | 250 кг |
| Тип рами | Боковий підвіс (side-hanging) |
| Займана площа | на 30-40% менша, ніж у стандартного T2 |
| Кількість патронів | 2 (пневматичні) |
| Точність позиціонування | ±0,05 мм |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A водяний чилер |
Лазерний станок для труби з бічним підвісом LAZIRON вирішує конкретну проблему цехів з обмеженою площею: він прибирає звичайну портальну раму і замінює її системою бічного підвісу, яка дає змогу завантажувати труби збоку, не перекриваючи виробничий потік навколо.
З волоконним лазерним джерелом від 1,5 до 3 кВт і можливістю обробки труб діаметром до 230 мм, кожен лазерний станок для труби з бічним підвісом LAZIRON T2S тримає продуктивність різання стандартної моделі T2, але займає на 30-40% меншу площу, це ідеальне рішення для цехів, які хочуть додати лазерний розкрій, не переставляючи наявне обладнання.
Лазерний станок для труби з бічним підвісом LAZIRON T2S зводить в одну систему переваги, які важливі на лінії обробки труб: повторювану точність, автоматизацію параметрів, передбачувані операційні витрати та довгий строк служби критичних компонентів.
• Система бічного підвісу, прибирає звичайну портальну раму і дає змогу завантажувати труби збоку, звільняючи місце спереду та позаду для маневру крана чи палетизатора.
• Займана площа менша на 30-40%, порівняно зі стандартним станком T2, ідеально для цехів із дорогою площею або з уже встановленим нерухомим обладнанням.
• Потужність волоконного лазера 1,5–3 кВт, оптимізована для цехів із середнім обсягом і типовим набором труб для металовиробів, меблів і легких металоконструкцій.
• Діапазон труб Ø20–Ø230 мм, покриває типовий спектр для фабрик меблів, поручнів, воріт і спортивних деталей.
• Головка RayTools з ємнісним автофокусом, автоматичні переходи між матеріалами, така сама як на старших моделях, без поступок у якості краю.
• Пневматичний патрон із 4 кулачками, автоматично підлаштовується під профіль труби (круглий, квадратний, прямокутний, U), і не треба вручну міняти кулачки.
• Програмне забезпечення Cypcut з модулем для труб, містить параметричну бібліотеку типових деталей і дає змогу імпортувати DXF для власних контурів.
Цей лазерний станок для труби з бічним підвісом LAZIRON доступний у стандартизованих конфігураціях, вибір робиться залежно від набору труб, які ви обробляєте, і від місячного обсягу виробництва цеху.
| Параметр | Значення |
|---|---|
| Потужність волоконного лазерного джерела | 1,5 / 2 / 3 кВт (опційно) |
| Діаметр круглої труби | Ø20 – Ø230 мм |
| Прямокутні профілі | 20×20 – 200×200 мм |
| Допустима товщина стінки | 1 – 8 мм |
| Максимальна довжина труби | 6500 мм |
| Максимальна вага труби | 250 кг |
| Тип рами | Боковий підвіс (side-hanging) |
| Займана площа | на 30-40% менша, ніж у стандартного T2 |
| Кількість патронів | 2 (пневматичні) |
| Точність позиціонування | ±0,05 мм |
| Система числового керування | Cypcut на базі ПК з модулем для труб |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A водяний чилер |
Лазерний станок для труби з бічним підвісом LAZIRON, це оптимальний вибір для цехів в орендованих ангарах промислових парків, де кожен м² коштує щомісяця і де розширення потужності стандартним станком означало б переставляти інше обладнання.
Цехи металевих меблів і фабрики поручнів у міських приміщеннях використовують один лазерний станок для труби з бічним підвісом LAZIRON T2S, щоб вбудувати лазерний розкрій у наявний потік і не орендувати додаткову площу. Система бічного завантаження дає змогу поставити станок біля стіни або між іншими машинами, і зникає потреба в коридорі спереду та позаду, типова для портальних станків.
Субпідрядники, які надають послуги лазерного розкрою труби місцевим виробникам, знаходять у лазерному станку для труби з бічним підвісом практичний спосіб вмістити обладнання у стандартний ангар 100-150 м² без реорганізації. Цехи промислової фурнітури та малі фабрики спортивного обладнання відпрацьовують різницю на зекономленій площі за перші 2-3 роки орендьі.
З волоконними лазерними джерелами від 1,5 до 3 кВт кожен лазерний станок для труби з бічним підвісом LAZIRON T2S обробляє типовий діапазон труб для цехів металовиробів і промислових меблів.
Бібліотека Cypcut, попередньо заповнена стандартними деталями меблів, поручнів і трубчастих конструкцій, дає змогу почати виробництво з мінімальним редагуванням у CAD.
Максимальні товщини стінки за матеріалом (у максимальній конфігурації)
• Вуглецева сталь (макс. товщина стінки): 8 мм
• Нержавіюча сталь 304/316: 6 мм
• Алюміній: 5 мм
• Стандартні профілі (круглий, квадратний, прямокутний): усі
Робочий цикл лазерного станка для труби з бічним підвісом LAZIRON T2S максимально використовує перевагу бічного доступу для швидкого завантаження та розвантаження.
1. Оператор заводить трубу з бокової сторони станка, не перекриваючи передній коридор для маневру.
2. Головний пневматичний патрон автоматично затискає трубу і передає нульову точку системі Cypcut.
3. Програма вибирається з параметричної бібліотеки або завантажується з власного DXF.
4. Головка RayTools відслідковує контур із безперервним автофокусом, а патрон синхронно обертає трубу.
5. Готові деталі падають на боковий конвеєр і знімаються, не мішаючи іншому обладнанню в цеху.
6. Залишок труби виймається з тієї самої бокової сторони, і цикл закривається без довгих маневрів.
Для інтеграції з іншим обладнанням для обробки металу станок підключається напряму до трубозгинальних машин і до решти ліній LAZIRON через спільну MES.
Яку конкретну перевагу дає система бічного підвісу порівняно з портальною рамою?
Три вимірні переваги: займана площа менша на 30-40% (економія 20-30 м² ангара), зникає обов'язковий коридор спереду та позаду (ще 15-20 м² повернуто) і з'являється можливість ставити станок біля стіни або між іншим обладнанням. Загалом лазерний станок для труби з бічним підвісом LAZIRON T2S вміщується в ангари, де портальний T2 не можна було б встановити.
Чи втрачаю я потужність обробки порівняно з портальною моделлю T2?
Ні, продуктивність різання ідентична (діаметри, товщини, точність). Єдине обмеження, це максимальна вага труби (250 кг проти 300 кг у портального T2), але вона покриває 95% звичайних застосувань для малих і середніх цехів.
Чи можу я інтегрувати лазерний станок для труби з бічним підвісом із системою автоматичного завантаження?
Так, LAZIRON пропонує опційний боковий магазин на 8-12 попередньо завантажених труб, синхронізований із Cypcut для автоматичної подачі між циклами. Ця опція додає 20-25% до базової вартості, але дає змогу вести безперервне виробництво для партій понад 30-50 однакових труб.
Який розмір ангара потрібен?
Для стандартної конфігурації з довжиною труби 6500 мм: ангар мінімум 10 × 4 м (станок плюс бокове місце для завантаження плюс зона розвантаження деталей), вільна висота 3 м. Для порівняння, портальна модель T2 з тією самою потужністю вимагає мінімум 14 × 6 м. Трифазна напруга 380 В зі споживаною потужністю 15-30 кВА залежно від лазерного джерела.
Яка доставка, монтаж і навчання входять у замовлення?
Транспортування та введення в експлуатацію включені у вартість покупки на всій території Румунії, разом із початковим навчанням операторів. Для інших напрямків доставка розраховується під замовлення.
Рішення інвестувати в лазерний станок для труби з бічним підвісом не ухвалюють лише за технічними характеристиками, важливо, як обладнання перетворюється на реальні місячні цифри грошового потоку для вашого цеху обробки труб.
Для цехів, які зараз віддають лазерний розкрій труби на субпідряд по 1,0-1,5 EUR за погонний метр різу плюс вартість матеріалу, перехід на власне виробництво з лазерним станком для труби з бічним підвісом LAZIRON знижує фактичну вартість обробленого метра на 60-75%. При місячному обсязі 800-1500 погонних метрів, оброблених власними силами замість субпідряду, інвестиція повертається за 18-30 місяців за поточних умов європейського ринку.
Додаткова маржа приходить з трьох напрямів: економія проти субпідряду, продаж послуг розкрою місцевим зовнішнім клієнтам (1,2-1,8 EUR/м на рівні європейського ринку у 2026 році) та скорочення строків поставки кінцевим клієнтам на 40-60%, що дає змогу тримати підвищені ціни на термінові замовлення або замовлення з короткими строками.
LAZIRON побудований на чіткій філософії: промислова якість преміального рівня за ціною, яку може витримати будь-який серйозний цех обробки труб, навіть без мільйонних бюджетів на капітальні інвестиції, як у великих заводів.
• Доступна ціна за компактну конфігурацію, критичні компоненти ті самі, які використовують преміальні виробники, але пакет LAZIRON коштує на 30-40% менше за європейські альтернативи.
• Гарантія 60 місяців, із виїзним сервісним обслуговуванням протягом менш ніж 24 годин по всій Румунії.
• Технічна підтримка та сервіс, телефонна підтримка, запчастини та виїзне обслуговування протягом менш ніж 24 годин по всій Румунії.
• Безкоштовна інспекція перед поставкою, з повною перевіркою системи бічного підвісу на вашому референсному матеріалі.
• Сумісність з європейськими фондами, відповідає вимогам фондів ЄС і національних фондів промислової цифровізації.
• Компоненти за стандартами, волоконне джерело відповідає вимогам надійності провідних виробників на світовому ринку.
Волоконне лазерне джерело у стандартній конфігурації відповідає вимогам надійності, встановленим лідерами лазерної галузі, із заявленим строком служби понад 100 000 годин роботи.
Дивіться увесь асортимент LAZIRON обладнання для обробки металевих труб, щоб порівняти моделі та запросити індивідуальну пропозицію.
Лазерний станок для труби з бічним підвісом LAZIRON T2S перетворює розкрій труби в реальну конкурентну перевагу: точність преміального рівня, стабільна продуктивність і доступна інвестиція для будь-якого цеху, який хоче зростати, не подвоюючи структуру постійних витрат.
