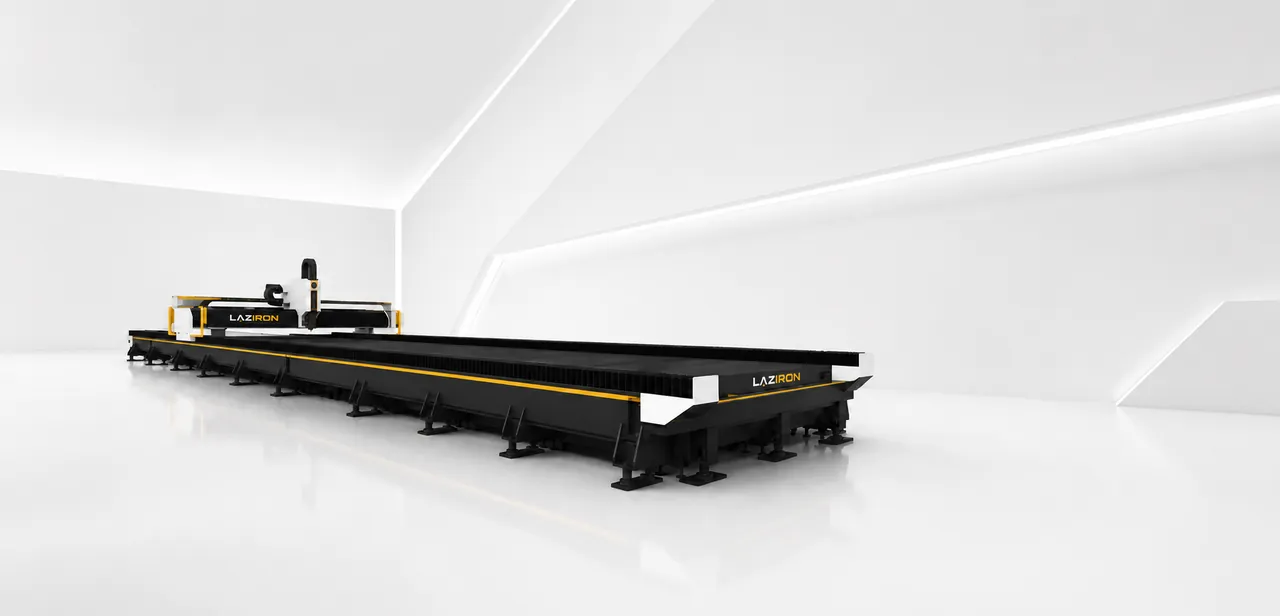

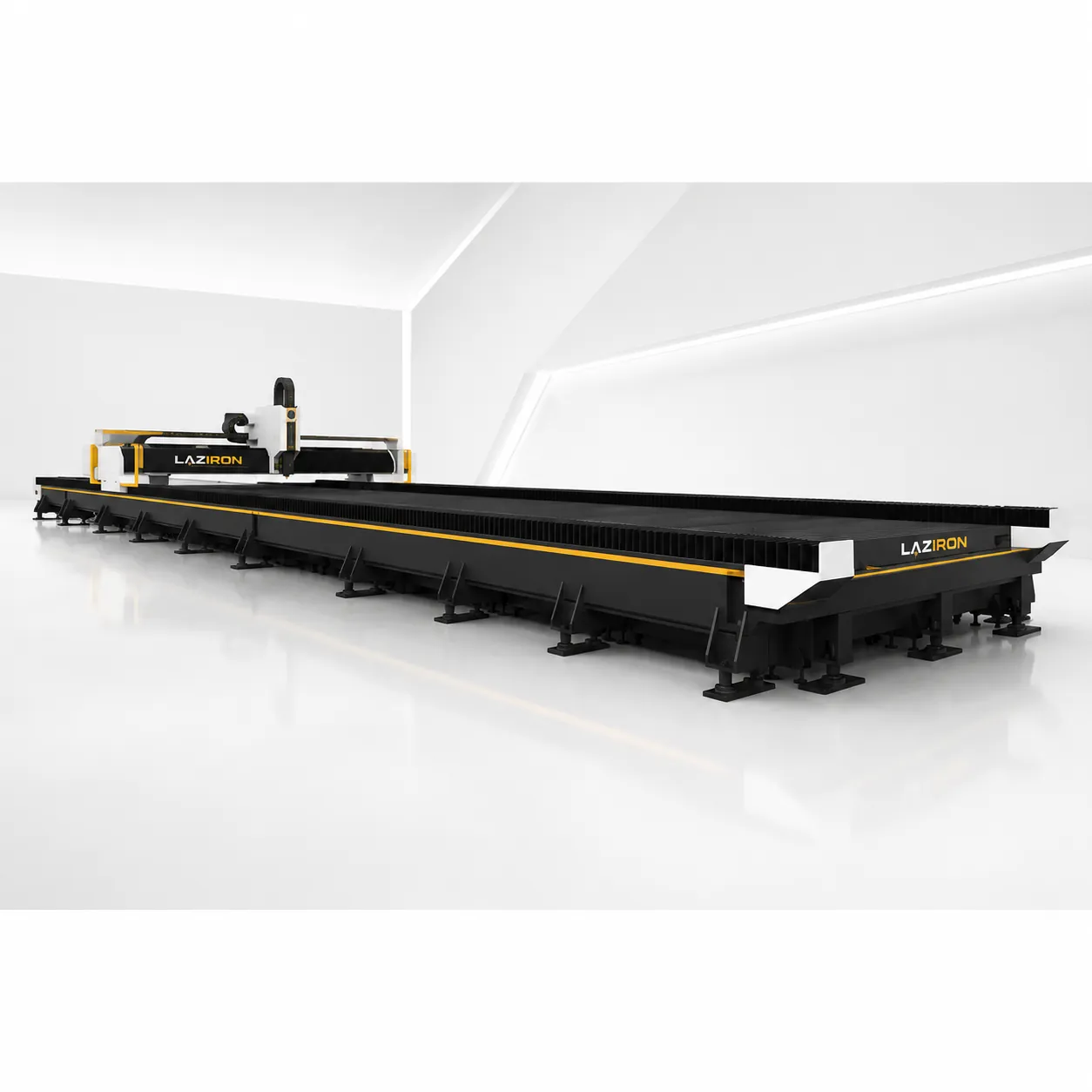

Станок лазерного різання з фаскою LAZIRON FB: Cypcut, RayTools, преміальне волокно. Промислова якість за доступною ціною для європейських цехів металообробки.
| Параметр | Значення |
| Потужність волоконного лазерного джерела | 3 / 6 / 12 кВт (опційно) |
| Робоча зона | 3000 × 1500 мм або 4000 × 2000 мм |
| Кут нахилу головки | -45° до +45° (безперервно) |
| Доступні типи фасок | A, V, Y, X, K та комбіновані |
| Точність позиціонування X/Y | ±0,03 мм |
| Точність повторного позиціонування | ±0,02 мм |
| Максимальне прискорення | 1,2 G |
| Система числового керування | Cypcut на базі ПК з модулем 3D-фаски |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A, двоконтурна |
| Сертифікація | CE |
Станок лазерного різання з фаскою LAZIRON, це рішення, яке прибирає окрему операцію знімання фаски після розкрою. Ріжуча головка автоматично нахиляється від -45° до +45° і виконує за той самий прохід фаски типу A, V, Y, X і K, усі підготовлені під зварювання без ручного доопрацювання.
Побудований на промисловій архітектурі серії GM (головка RayTools з ємнісним автофокусом, керування Cypcut, волоконне лазерне джерело Raycus/Max/IPG), цей станок лазерного різання з фаскою LAZIRON дає якість преміального рівня за інвестицію, яку можуть витримати і середні цехи металовиробів, суднобудівні майданчики чи виробники зварних конструкцій.
Станок лазерного різання з фаскою LAZIRON FB зводить в одну систему переваги, які важливі на виробничій лінії: повторювану точність, автоматизацію параметрів, передбачувані операційні витрати та довгий строк служби критичних компонентів.
• Ріжуча головка з нахилом ±45°, виконує фаски V, Y, X, K і комбіновані за один прохід, без знімання деталі та без додаткової обробки на іншому станку.
• Потужність волоконного лазера 3–12 кВт, сумісна з джерелами Raycus, Max або IPG, ріже вуглецеву сталь до 30 мм із краєм, готовим одразу під зварювання.
• Програмне забезпечення Cypcut з модулями CAM 3D, автоматично розраховує траєкторії для нахилених різів і компенсує кут променя відносно площини деталі.
• Головка RayTools з ємнісним автофокусом, тримає оптимальне фокусування навіть коли головка працює під нахилом 45°, і не дає якості краю змінюватися.
• Жорстка антивібраційна рама, тримає геометричну точність ±0,05 мм на всій довжині ходу, що критично для різів під кутом, де відхилення множиться.
• Двоконтурне охолодження S&A, тримає стабільну температуру лазерного джерела та оптики на довгих циклах і продовжує строк служби понад заявлені 100 000 годин.
• Оглядові панелі з сертифікатом CE, дають змогу контролювати процес без впливу лазерного випромінювання і приводять станок у відповідність до вимог безпеки ЄС.
Цей станок лазерного різання з фаскою LAZIRON доступний у стандартизованих конфігураціях, вибір робиться залежно від набору матеріалів, які ви обробляєте, і від місячного обсягу виробництва цеху.
| Параметр | Значення |
|---|---|
| Потужність волоконного лазерного джерела | 3 / 6 / 12 кВт (опційно) |
| Робоча зона | 3000 × 1500 мм або 4000 × 2000 мм |
| Кут нахилу головки | -45° до +45° (безперервно) |
| Доступні типи фасок | A, V, Y, X, K та комбіновані |
| Точність позиціонування X/Y | ±0,03 мм |
| Точність повторного позиціонування | ±0,02 мм |
| Максимальне прискорення | 1,2 G |
| Система числового керування | Cypcut на базі ПК з модулем 3D-фаски |
| Ріжуча головка | RayTools з ємнісним автофокусом |
| Система охолодження | S&A, двоконтурна |
| Сертифікація | CE |
Станок лазерного різання з фаскою LAZIRON побудований для галузей, які постачають зварні комплектуючі зі суворими вимогами до підготовки краю: суднобудівні майданчики, виробники контейнерів і посудин під тиском, заводи металоконструкцій і цехи промислових котлів.
У суднобудуванні фаски типу Y і K на листах 15-25 мм критично важливі для конструкційних швів корпусу судна. Один станок лазерного різання з фаскою LAZIRON FB прибирає окрему операцію знімання фаски кутошліфувальною машиною чи спеціальним станком, скорочує потік на 30-40% на кожну деталь і зменшує витрати на підготовчу працю.
Виробники важкої техніки, резервуарів для зберігання та енергетичного обладнання працюють за тим самим принципом: один прохід нахиленої головки замінює дві-три традиційні операції та забезпечує стабільну якість краю, що критично для проплавлення шва.
З волоконними лазерними джерелами від 3 до 12 кВт кожен станок лазерного різання з фаскою LAZIRON FB обробляє звичайні метали зварних конструкцій, без змінних головок і без простою між матеріалами.
Головка RayTools перемикає параметри автоматично з Cypcut, а захист від зворотного відбиття дає змогу безпечно різати відбивні матеріали, коли це потрібно.
Максимальні товщини за матеріалом (у максимальній конфігурації)
• Вуглецева сталь (з фаскою під 45°): до 30 мм
• Нержавіюча сталь: до 16 мм
• Алюміній: до 12 мм
• Низьколегована сталь (S355, S420): до 25 мм
Робочий цикл станка лазерного різання з фаскою LAZIRON FB побудований як одна безперервна операція, від завантаження необробленого листа до готової деталі з краєм, підготовленим під зварювання.
1. Оператор кладе лист на стіл різання і задає початок координат у Cypcut автоматичним скануванням краю.
2. Програма різання генерується в CAM 3D з DXF деталі плюс тип фаски (V, Y, X, K) і товщина матеріалу.
3. Cypcut розраховує автоматичну компенсацію кута променя та положення головки відносно базової площини.
4. Головка RayTools нахиляється на заданий кут і виконує контур деталі з безперервним автофокусом по нахиленому краю.
5. Система захисту від столкновень постійно контролює відстань між соплом і матеріалом і автоматично зупиняє головку при перешкоді.
6. У кінці деталь знімається з готовою фаскою під зварювання, без шліфування чи додаткової обробки.
Для інтеграції з іншим обладнанням для обробки металу станок підключається напряму до листозгинальних пресів і до решти ліній LAZIRON через спільну MES.
Які типи фасок може виконати станок лазерного різання з фаскою LAZIRON FB за один прохід?
Головка з нахилом ±45° дає змогу різати фаску A (проста), V (симетрична), Y (асиметрична з прямою ділянкою), X (подвійна симетрична) і K (подвійна асиметрична). Усі програмуються прямо в Cypcut і можуть поєднуватися на одній деталі, що знімає потребу в другій операції підготовки краю під зварювання.
Скільки я економлю порівняно зі звичайним процесом різання плюс шліфування?
На типовому потоці знімання фаски з плити вуглецевої сталі 20 мм під кореневий шов станок лазерного різання з фаскою LAZIRON FB замінює дві операції (розкрій плюс шліфування кутошліфувальною машиною або фрезерування). Реальна економія, яку повідомляють наші інтегратори, становить від 35% до 50% на цикл, за рахунок того, що зникає окрема праця та абразивні видаткові матеріали.
Яку потужність джерела вибрати для станка лазерного різання з фаскою?
Для знімання фаски на листах до 12 мм оптимальне джерело 6 кВт. Для суднобудування, посудин під тиском і важких конструкцій, де часто ріжуть понад 20 мм з подвійною фаскою K, беріть 12 кВт. Конфігурація 3 кВт виправдана лише якщо різи понад 10 мм рідкість у вашому наборі виробництва.
Скільки часу окуповується станок лазерного різання з фаскою LAZIRON?
Розрахунок залежить від місячного обсягу деталей із фаскою, але більшість цехів зварних конструкцій повідомляють про окупність за 20-32 місяці. Основна економія йде від того, що не потрібен окремий оператор на зніманні фаски, і від скорочення строків поставки на 30% для складних зварних вузлів.
Яка доставка і монтаж входять у замовлення?
Транспортування та введення в експлуатацію включені у вартість покупки на всій території Румунії, разом із початковим навчанням операторів. Для інших напрямків доставка розраховується під замовлення.
Рішення інвестувати в станок лазерного різання з фаскою не ухвалюють лише за технічними характеристиками, важливо, як обладнання перетворюється на реальні місячні цифри грошового потоку для вашого цеху.
Для цехів, які зараз віддають лазерний розкрій на субпідряд по 0,8-1,4 EUR за погонний метр різу плюс вартість матеріалу, перехід на власне виробництво зі станком лазерного різання з фаскою LAZIRON знижує фактичну вартість обробленого м² на 55-70%. При місячному обсязі 5-8 тонн листа, обробленого власними силами замість субпідряду, інвестиція повертається за 18-30 місяців за поточних умов європейського ринку.
Додаткова маржа приходить з трьох напрямів: економія проти субпідряду, продаж послуг розкрою місцевим зовнішнім клієнтам (1,2-1,8 EUR/м на рівні європейського ринку у 2026 році) та скорочення строків поставки кінцевим клієнтам на 40-60%, що дає змогу тримати підвищені ціни на термінові замовлення.
LAZIRON побудований на чіткій філософії: промислова якість преміального рівня за ціною, яку може витримати будь-який серйозний цех, навіть без мільйонних бюджетів на капітальні інвестиції, як у великих заводів.
• Доступна ціна за нахильну 5-осьову головку, критичні компоненти (лазерне джерело, головка RayTools, керування Cypcut) ідентичні тим, які використовують преміальні виробники, але пакет LAZIRON коштує на 30-40% менше за європейські альтернативи.
• Гарантія 60 місяців, із виїзним сервісним обслуговуванням протягом менш ніж 24 годин по всій Румунії.
• Технічна підтримка та сервіс, телефонна підтримка, запчастини та виїзне обслуговування протягом менш ніж 24 годин по всій Румунії.
• Сумісність з європейськими фондами, обладнання відповідає технічним вимогам для проєктів, що фінансуються з фондів ЄС і національних фондів промислової цифровізації.
• Безкоштовна інспекція перед поставкою, приїжджайте на завод на приймальний тест або отримайте відеозапис тесту на вашому матеріалі.
• Компоненти за стандартами, волоконне джерело відповідає вимогам надійності провідних виробників на світовому ринку.
Волоконне лазерне джерело у стандартній конфігурації відповідає вимогам надійності, встановленим лідерами лазерної галузі, із заявленим строком служби понад 100 000 годин роботи.
Дивіться увесь асортимент LAZIRON обладнання для обробки металу, щоб порівняти моделі та запросити індивідуальну пропозицію.
Станок лазерного різання з фаскою LAZIRON FB перетворює розкрій у реальну конкурентну перевагу: точність преміального рівня, стабільна продуктивність і доступна інвестиція для будь-якого цеху, який хоче зростати, не подвоюючи структуру постійних витрат.
