Mașină de frezare rosturi de sudură pe virole LAZIRON NF75

La virolele cu pereți groși, calitatea sudurii exterioare depinde de rostul pe care îl pregătiți înainte. O mașină frezare rosturi sudură face acest rost prin așchiere, cu adâncime și profil constante, în locul lucrului manual cu arcul și cu polizorul. LAZIRON NF75 frezează automat rosturile sudurilor exterioare, în poziția de ora 4, pe virole și țevi cilindrice și conice cu diametrul de 3000–15000 mm și lungimea de 2000–4000 mm.

În fluxul de fabricație al unei virole, NF75 intervine între sudura interioară și sudura exterioară: pregătește rostul exterior pentru umplere, pe toată lungimea cusăturii. Înlocuiește scobirea cu arc-aer și polizarea manuală, operații zgomotoase, cu fum și cu rezultat dependent de mâna operatorului. Un rost frezat uniform este și condiția pentru tehnologiile de sudare de mare depunere, iar o mașină frezare rosturi sudură îl livrează la fel pe fiecare virolă din lot. Vedeți și celelalte echipamente auxiliare pentru fabricația de virole și structuri grele.

Avantajele unei mașini de frezat metal dedicate rosturilor de sudură

• • Funcționare automată: frezarea rostului se face automat pe toată lungimea sudurii, pe virole cilindrice și conice, fără ca operatorul să conducă scula de-a lungul cusăturii.

• • Ax puternic, cuplu mare: servomotorul de 75 kW, cuplat cu o transmisie prin reductor, dă un cuplu la ieșire de peste 9600 Nm, deci freza de Φ950 mm taie eficient chiar și la adâncimi mari.

• • Adâncime controlată cu laser: un dispozitiv de măsurare a distanței cu laser păstrează uniformă adâncimea de frezare, pentru un rost precis de la un capăt la altul.

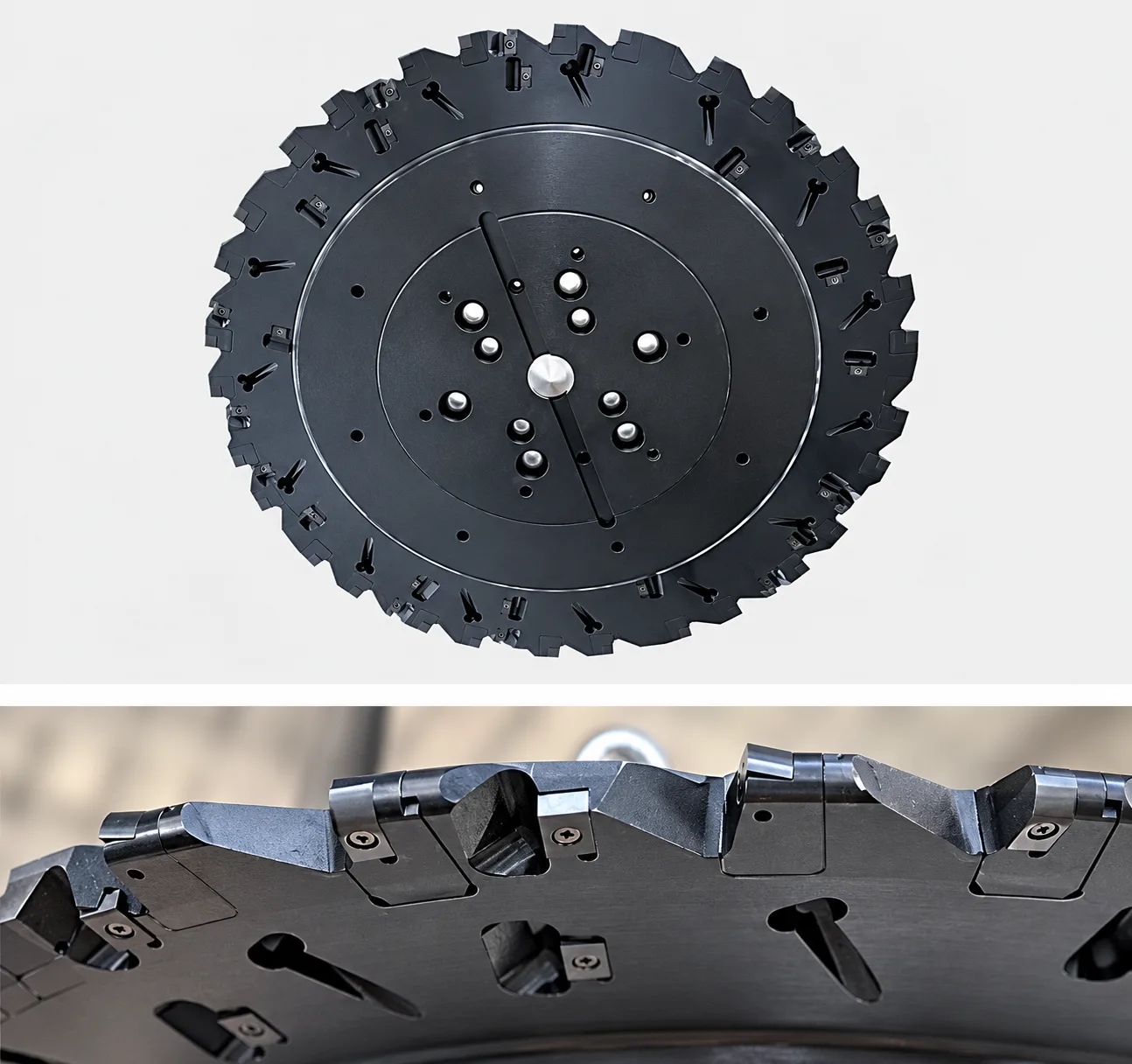

• • Scule făcute după profilul sudurii: discul frezei este proiectat după profilul sudurii, iar sculele pentru alte unghiuri de rost se pot realiza la cerere. Configurația standard este un disc pentru frezarea rosturilor în U.

• • Turație reglabilă continuu: axul lucrează la 0–70 rot/min, reglabil continuu, ca să adaptați regimul de așchiere la material și la adâncime.

• • Ușor de mutat: mașina se mută pe amplasament cu macaraua sau cu stivuitorul, deci o puteți aduce la virolă, pe linia de rotire, în loc să mutați piesa. Pentru o virolă de mai multe tone, asta înseamnă mai puține manevre cu podul rulant și mai puțin timp pierdut între operații.

• • Rost pregătit pentru sudura de mare depunere: un rost în U cu profil constant permite umplerea cu procedee de sudură automată cu mai multe sârme, care cer o geometrie uniformă pe toată lungimea cusăturii.

• • Fără fum și fără carbon: frezarea mecanică evită fumul și depunerile de carbon ale scobirii cu arc-aer, iar rostul iese curat, gata de sudură.

Specificații tehnice: mașină frezare rosturi sudură NF75

Aplicații: turbine eoliene, recipiente sub presiune și industrie grea

Cea mai cunoscută aplicație este fabricația monopilonilor pentru turbine eoliene, în special pentru parcurile offshore: virole de diametre mari, cu pereți groși, sudate longitudinal și circular. La o turbină eoliană offshore, fundația preia sarcini mari pe toată durata de exploatare, iar rosturile de sudură trebuie pregătite uniform pe fiecare virolă. O mașină frezare rosturi sudură face acest lucru în același fel la fiecare piesă din lot.

Aceeași mașină se potrivește la recipiente sub presiune, inclusiv recipiente de înaltă și foarte înaltă presiune, la recipiente pentru industria chimică și nucleară, la rezervoare metalice cu pereți groși, precum și la construcția de submarine și în industria de apărare. Oriunde rostul are adâncimi mari și profil impus prin procedura de sudare, frezarea mecanică aduce repetabilitate. Mașina se potrivește fabricilor care produc echipamente sub presiune, recipiente pentru industria chimică sau componente grele pentru energie, unde pregătirea rosturilor ocupă o parte importantă din timpul de fabricație.

Mașina este construită cu componente certificate CE, în linie cu cerințele Directiva Mașini 2006/42/CE. După frezarea rostului în U, cusătura poate fi umplută cu un sistem de sudură multisârmă; vedeți sistemul LAZIRON de sudură multisârmă pentru cusături longitudinale și circulare.

Cum lucrează mașina frezare rosturi sudură

1. 1. Mașina se aduce cu macaraua sau cu stivuitorul lângă virolă, iar virola se așază pe dispozitivul de rotire, cu cusătura de frezat în zona de lucru.

2. 2. Freza se poziționează pe cusătura exterioară, în poziția de ora 4, iar dispozitivul de măsurare cu laser preia distanța față de suprafața virolei.

3. 3. Pe măsură ce virola se mișcă, freza lucrează automat pe toată lungimea cusăturii, iar adâncimea este menținută constantă prin măsurarea laser.

4. 4. Rostul frezat, curat și uniform, trece la sudura exterioară, fără pregătire suplimentară.

Spre deosebire de o mașină de frezat metal de atelier, la care piesa vine la sculă, aici scula vine la piesă: virola rămâne pe linia de rotire, iar mașina se așază lângă ea. Pentru piese de mii de milimetri în diametru, asta elimină manipulări grele și riscante între posturi.

Precizia de frezare este de ≤±2 mm și depinde de mișcarea virolei, deci un dispozitiv de rotire stabil contează la fel de mult ca mașina. Verificăm împreună cu echipa dumneavoastră echipamentele de rotire existente înainte de punerea în funcțiune, ca mașina frezare rosturi sudură să lucreze din prima zi la parametrii ceruți.

Pentru operatori, lucrul se reduce la pregătirea sculei, la setarea adâncimii și a turației și la supravegherea procesului. Nu mai este nevoie de ore de scobire și polizare în poziții incomode, cu mască și protecție auditivă, iar timpul câștigat se mută la sudură, adică acolo unde se produce valoare.

Ce asigură Uzinex

• • Livrare, montaj și punere în funcțiune în România, cu instruirea operatorilor pe piesele tale.

• • Garanție 60 de luni și service la nivel național, cu intervenție la fața locului în sub 24 de ore.

• • Documentație tehnică pentru proiecte cu fonduri europene, PNRR și achiziții publice.

Alternativele tehnice pentru acest tip de operație includ Dispozitiv de răsturnare cu lanț, 10 t / 20 t LAZIRON LFZ, Instalație de sudură sub strat de flux multisârmă pentru virole LAZIRON WH și Linie de vopsire automată pentru structuri metalice LAZIRON PT.
