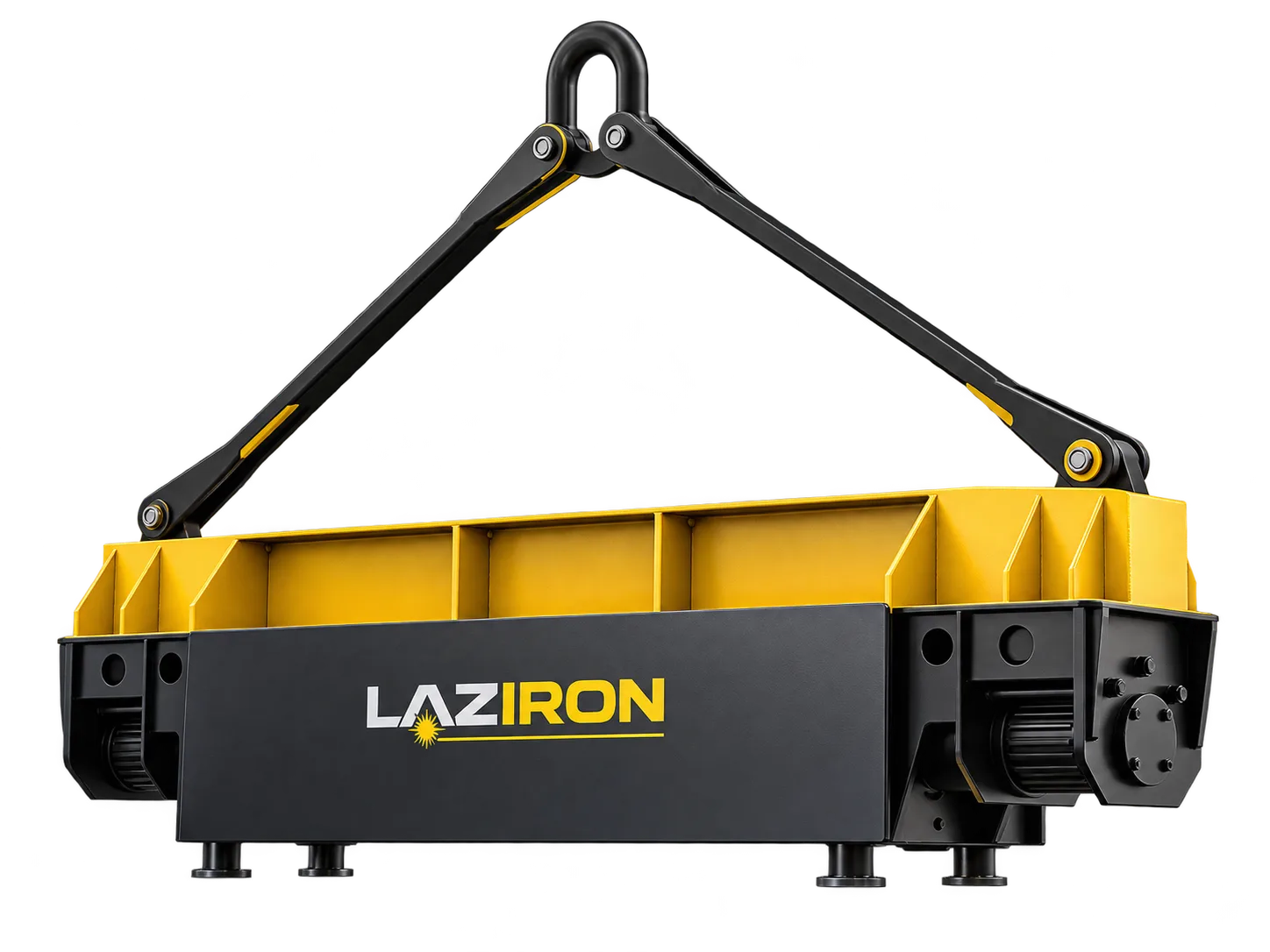

Dispozitiv de răsturnare cu lanț, 10 t / 20 t LAZIRON LFZ

Orice atelier de structuri metalice care sudează grinzi grele cunoaște momentul în care piesa trebuie întoarsă: două cârlige, un palan, trei oameni în jur și riscul ca piesa să alunece sau să se rotească brusc. Un dispozitiv de răsturnare cu lanț face această operație controlată și sigură. LAZIRON LFZ se agață în podul rulant, prinde piesa în lanțurile proprii și o rotește pe 360°, la orice unghi, comandat prin telecomandă. Există în două variante, pentru piese de 10 t sau de 20 t, și este gândit pentru componentele grele sau de formă neregulată.

În fluxul de fabricație, LFZ deservește posturile de sudură, finisare și control, unde piesa trebuie adusă pe altă față de mai multe ori. Înlocuiește întoarcerea improvizată cu două cârlige sau cu pârghii, care consumă timp, pune oamenii în pericol și lasă urme pe suprafața piesei. Pentru că lucrează suspendat, ca accesoriu al podului rulant, nu ocupă loc pe pardoseala halei. Vedeți și celelalte echipamente auxiliare pentru fabricile de structuri metalice.

Mai sigur decât întoarcerea cu palan cu lanț: avantajele LFZ

• • Comandă de la distanță: operatorul stă la distanță de piesa întoarsă și controlează ridicarea, coborârea și rotirea prin telecomandă. Mișcările sunt line, fără smucituri.

• • Rotire pe 360°: piesa poate fi adusă în orice poziție cerută de sudură sau de montaj, ceea ce ajută la sudura în poziție orizontală, mai ușor de executat.

• • Fără alunecare și fără rotire inversă: piesele mari, cu forme speciale, sunt ținute ferm pe tot parcursul întoarcerii, iar piesa nu scapă din lanțuri la schimbarea centrului de greutate.

• • Echipamentul merge la piesă: nu trebuie să mutați piesa mare într-o zonă dedicată. Dispozitivul ajunge cu podul rulant acolo unde este suspendată piesa și o întoarce pe loc.

• • Prindere adaptată formei: piesa se fixează cu lanțul de suspendare, iar pentru forme și dimensiuni neregulate lanțul poate fi înlocuit cu un lanț auxiliar sau cu o chingă textilă.

• • Fără urme pe suprafață: pentru piesele cu suprafață sensibilă, roata canelată auxiliară și chinga de ridicare pot fi schimbate, astfel încât piesa să fie ridicată și întoarsă fără urme.

• • Fără limite de formă: întoarcerea nu este limitată de lungimea, lățimea, dimensiunile sau forma piesei. Orice piesă care poate fi ridicată în siguranță poate fi și întoarsă.

• • Mai puțini oameni lângă piesă: în timpul rotirii nu mai e nevoie de oameni care să ghideze piesa cu mâna sau cu pârghii. Operatorul urmărește manevra de la distanță, iar zona de sub piesă rămâne liberă, ceea ce simplifică regulile de securitate a muncii din hală.

• • Gabarit mic: cu dimensiuni de 2730 × 330 × 1300 mm, dispozitivul se depozitează ușor lângă post când nu este folosit și se mută ușor de la un post de lucru la altul cu același pod rulant.

• • Funcționează și pe șantier: pe lângă podul rulant din hală, dispozitivul poate fi ridicat cu o macara, deci îl puteți folosi și la montaj, acolo unde nu există pod rulant, de exemplu la asamblarea tronsoanelor mari înainte de ridicarea lor în poziție.

Specificații tehnice: dispozitiv de răsturnare cu lanț LFZ

Aplicații: unde este util un dispozitiv de ridicare și întoarcere

LFZ este destinat fabricilor de structuri metalice care produc componente grele sau complexe și trebuie să le întoarcă frecvent: grinzi sudate, grinzi casetate, stâlpi, console, noduri de structură, piese turnate sau subansamble de utilaje. Acolo unde o grindă trebuie sudată pe ambele fețe și apoi verificată, un dispozitiv de răsturnare cu lanț scurtează fiecare manevră și o face repetabilă, indiferent de schimb sau de echipa de la pod.

Diferența față de o macara cu lanț sau de un palan cu lanț obișnuit este controlul rotirii. Un palan clasic ridică și coboară, dar întoarcerea se face prin prinderi succesive, cu piesa trecută de pe un cârlig pe altul. LFZ este un dispozitiv de ridicare și rotire în același timp: piesa rămâne permanent în lanțuri, iar rotirea se face motorizat, controlat, pe 360°.

Gândiți-vă la o zi obișnuită într-o hală care produce grinzi pentru hale metalice sau pentru poduri: fiecare grindă se întoarce pentru sudura tălpilor, apoi pentru controlul cordoanelor, apoi pentru remedieri sau pentru montajul rigidizărilor. Fiecare manevră cu prinderi succesive ține podul rulant ocupat și oprește lucrul la postul de sudură. Un dispozitiv de răsturnare cu lanț transformă aceste manevre în operații scurte, făcute de un singur operator cu telecomanda, în timp ce sudorii se pregătesc pentru fața următoare.

Echipamentul își are locul și în atelierele de construcții de utilaje, în fabricile de echipamente agricole sau de rezervoare, oriunde se lucrează cu subansamble grele care trebuie prelucrate pe mai multe fețe. Varianta de 10 t acoperă majoritatea pieselor de atelier mediu, iar varianta de 20 t este potrivită pentru grinzi și subansamble mari.

Dispozitivul este construit cu componente certificate CE, în linie cu cerințele Directiva Mașini 2006/42/CE. Se folosește des împreună cu liniile de asamblare și sudură a grinzilor; de exemplu, vedeți mașina LAZIRON pentru asamblarea grinzilor casetate, unde piesele grele se întorc de mai multe ori până la final.

Cum se folosește un dispozitiv de răsturnare cu lanț

1. 1. Dispozitivul se agață în cârligul podului rulant sau al macaralei și se aduce deasupra piesei, acolo unde aceasta se află, fără mutarea ei într-o zonă separată.

2. 2. Piesa se înfășoară în cele două lanțuri de suspendare, cu lungimea de 8 m fiecare (personalizabilă). Pentru forme neregulate sau suprafețe sensibile se folosește un lanț auxiliar sau o chingă textilă.

3. 3. Podul rulant ridică dispozitivul împreună cu piesa, iar operatorul se retrage la distanță de siguranță.

4. 4. Din telecomandă, operatorul rotește piesa până la unghiul dorit, oriunde pe cele 360°. Lanțurile țin piesa fără alunecare și fără rotire inversă.

5. 5. Piesa este coborâtă în noua poziție pe suporți sau pe postul de sudură, iar lanțurile se eliberează pentru următoarea manevră.

Câteva lucruri de stabilit înainte de punerea în funcțiune: capacitatea podului rulant care va purta dispozitivul, lungimea necesară a fiecărui lanț ridicare (standard 8 m, personalizabilă) și tipul de prindere potrivit pieselor dumneavoastră, lanț sau chingă textilă. Le discutăm cu echipa dumneavoastră pe baza listei de piese și includem configurația în oferta personalizată, ca dispozitivul să fie folosit din prima zi fără improvizații.

Ce asigură Uzinex

• • Livrare, montaj și punere în funcțiune în România, cu instruirea operatorilor pe piesele tale.

• • Garanție 60 de luni și service la nivel național, cu intervenție la fața locului în sub 24 de ore.

• • Documentație tehnică pentru proiecte cu fonduri europene, PNRR și achiziții publice.
