Mașină de îndreptare nervuri U pentru table de punte LAZIRON UJZ

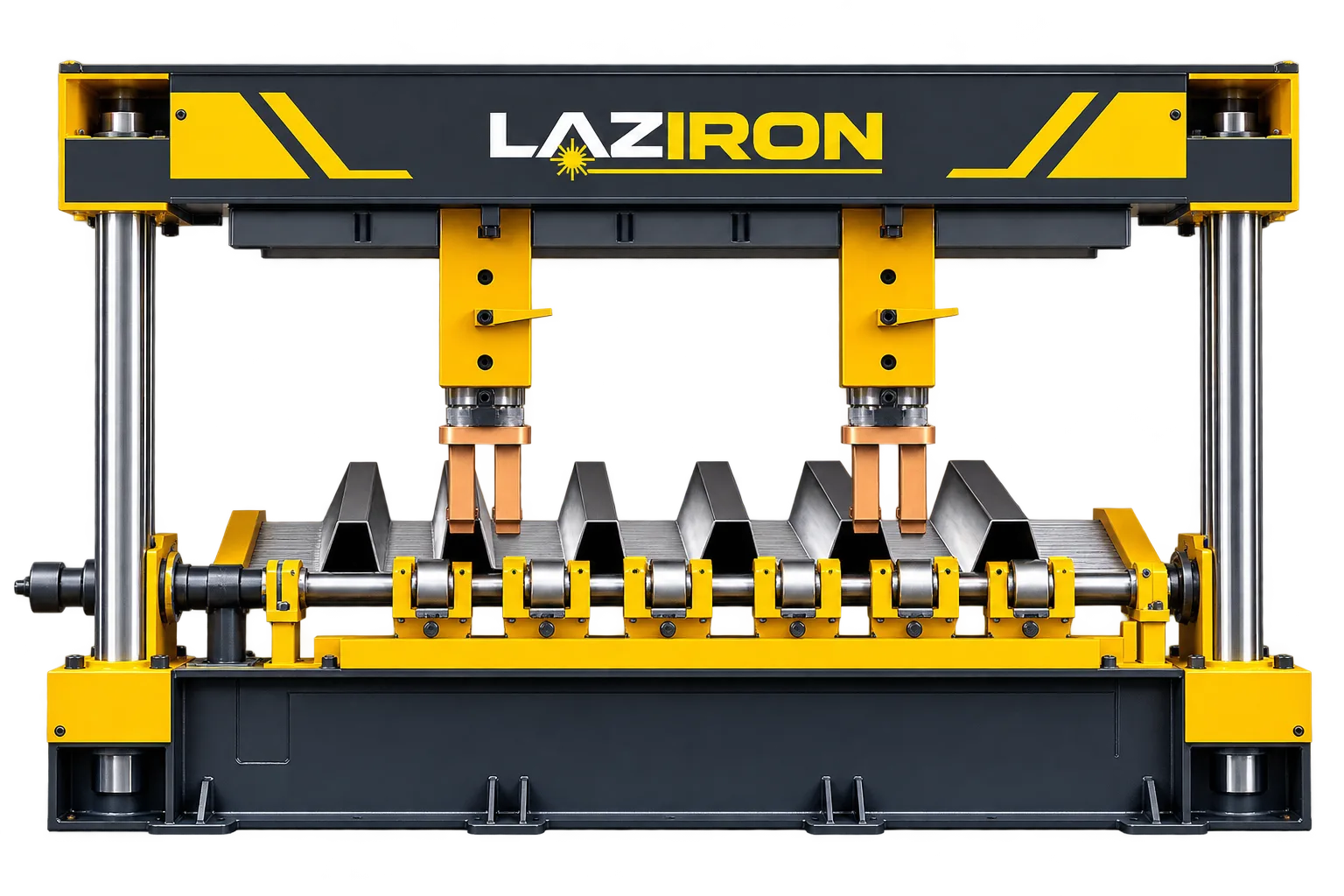

După sudarea nervurilor, orice tablă de punte iese deformată: tabla se înclină, nervurile se rotesc, iar distanța dintre ele nu mai corespunde desenului. O mașină îndreptare nervuri U readuce panoul la cote înainte de montaj, fără încălzire cu flacăra și fără ore de lucru manual. LAZIRON UJZ este o mașină hidraulică cu role multiple, dedicată tablelor cu nervuri în formă de U folosite la podurile metalice. Corectează deformațiile și curburile apărute în fabricație, astfel încât piesele să respecte exact cotele necesare pentru o asamblare precisă a tronsoanelor.

În fluxul de fabricație al tablei de punte, UJZ vine după asamblarea nervurilor și după sudura interioară și exterioară, adică exact în punctul în care apar deformațiile. Înlocuiește îndreptarea manuală, făcută cu presa, cu ciocanul sau cu flacăra, care depinde aproape în întregime de experiența unui muncitor calificat. Mașina face parte din gama de utilaje pentru nervuri U destinate podurilor, alături de echipamentele de asamblare și de sudură ale liniei.

Avantajele unei mașini de îndreptare tablă cu role multiple

• • Corecție mecanică pe mai multe role: tabla este îndreptată mecanic de un set de role, într-un proces continuu, iar timpul de operare este mai scurt decât la îndreptarea punct cu punct.

• • Două deformații într-o singură trecere: deformația de înclinare a tablei se corectează în același timp cu deformația unghiulară. Rezultatul este o perpendicularitate mai bună a nervurilor și o precizie mai mare a distanței dintre ele.

• • Forță setată numeric: forța (presiunea) aplicată se stabilește numeric, în funcție de specificația tablei. Operarea nu mai depinde de un muncitor cu ani de experiență în îndreptare.

• • Îndreptare de precizie: deformațiile nervurilor U sunt corectate cu precizie ridicată, pentru toleranțele dimensionale stricte de care depinde integritatea structurală a ansamblului.

• • Sistem hidraulic puternic: presiunea controlată îndreaptă eficient piesa fără să afecteze integritatea materialului și dă rezultate constante pentru diverse materiale și grosimi.

• • Fără încălzire locală: îndreptarea mecanică evită ciclurile repetate de încălzire și răcire pe aceeași zonă, iar materialul rămâne în starea în care a ieșit de la sudură.

• • Pregătită pentru fabrica digitală: mașina are o interfață MES rezervată, deci poate fi conectată la sistemul de urmărire a producției atunci când digitalizați linia.

Ce corectează mașina îndreptare nervuri U

Sudura nervurilor pe tabla de bază introduce căldură pe o singură față a tablei, iar la răcire cordoanele se contractă. Apar două efecte principale: tabla se înclină transversal, iar nervurile se rotesc față de verticală. Fără corecție, panoul nu se mai potrivește cu cel vecin la montajul tronsonului de pod, iar abaterile se adună de la un panou la altul.

UJZ tratează ambele deformații în aceeași trecere. Rolele acționează pe tablă și pe nervuri, iar forța hidraulică este stabilită numeric după grosimea și configurația panoului. Astfel se îmbunătățesc perpendicularitatea nervurilor și precizia distanței dintre ele, adică exact cotele verificate la recepția panourilor.

Pentru că parametrii de forță sunt salvați ca valori numerice, același tip de panou se îndreaptă la fel la fiecare trecere, indiferent de schimb sau de operator. Pentru o fabrică ce livrează table de punte în serie, repetabilitatea contează la fel de mult ca precizia.

Mașina are și o interfață MES rezervată, gândită pentru configurația unei fabrici digitale. Puteți porni cu UJZ ca post independent și o conectați la sistemul de urmărire a producției atunci când digitalizați linia, fără modificări la mașină.

Odată făcută conexiunea, sistemul fabricii poate păstra pentru fiecare panou setarea cu care a fost îndreptat și schimbul în care s-a lucrat. Pentru un proiect de pod cu recepție strictă pe fiecare tronson, o astfel de trasabilitate scurtează discuțiile cu dirigintele de șantier și cu laboratorul de control.

Fișa tehnică detaliată (gabarite, forțe, dimensiuni de panou acceptate) se stabilește în funcție de proiectul dumneavoastră și se transmite odată cu oferta personalizată. Trimiteți-ne desenul panoului și verificăm configurația potrivită.

Aplicații: îndreptare tablă pentru poduri metalice și alte structuri

Destinația principală a mașinii este fabricația tablelor de punte cu nervuri U pentru poduri metalice: poduri rutiere și feroviare cu suprastructură din oțel, pasaje și viaducte. Fiecare pod metalic de acest tip are o punte formată din mai multe panouri rigidizate, iar fiecare panou trebuie adus la cote înainte de montaj. O mașină îndreptare nervuri U dedicată face această operație previzibilă și o scoate de pe drumul critic al proiectului.

Echipamentul se potrivește și în atelierele din construcții navale, în construcția platformelor offshore și a structurilor pentru turbine eoliene, în construcția recipientelor sub presiune, în ingineria instalațiilor de proces, în construcțiile metalice generale și în antreprizele de construcții mecanice. Oriunde lucrați table rigidizate cu nervuri sudate, îndreptare tablă cu role și forță controlată înseamnă mai puțină muncă manuală la final.

Mașina este construită cu componente certificate CE, în linie cu cerințele Directiva Mașini 2006/42/CE. Panoul ajunge la îndreptare după sudură; pentru etapa anterioară, vedeți mașina LAZIRON pentru sudura interioară a nervurilor U.

Cum lucrează mașina îndreptare nervuri U în linie

1. 1. Panoul sudat, cu nervurile U pe tabla de bază, este adus la mașină și introdus între role.

2. 2. Operatorul alege specificația tablei, iar forța de îndreptare (presiunea hidraulică) se setează numeric pentru acea specificație.

3. 3. Rolele multiple corectează mecanic tabla, iar deformația de înclinare este îndreptată în aceeași trecere cu deformația unghiulară a nervurilor.

4. 4. Se verifică perpendicularitatea nervurilor și distanța dintre ele, iar dacă e nevoie, panoul mai face o trecere cu aceeași setare.

5. 5. Panoul îndreptat pleacă spre montajul tronsoanelor de pod, iar datele de producție pot fi transmise prin interfața MES.
