Mașină CNC de debitare țeavă diametru mare LAZIRON XG

Debitare țeavă diametru mare direct din desen, fără șabloane și fără trasare manuală: asta face LAZIRON XG. Este o mașină CNC care calculează automat și debitează îmbinările de la capetele țevilor de oțel, găurile de intersecție și coturile din segmente, cu plasmă sau cu flacără (oxigaz). Lucrează țevi rotunde de 108–2000 mm, cu lungimi de debitare de 6–12 m, și se adresează fabricilor de structuri metalice, șantierelor navale și atelierelor care pregătesc conducte pentru industria petrochimică.

În multe hale, țevile cu intersecții se execută încă după metoda veche: șablon, trasare, croire manuală, debitare manuală și polizare. Fiecare pas adaugă ore de lucru și abateri care se văd abia la montaj. Mașina XG ia locul acestui lanț: preia fișierul din Tekla, 3D3S, CAD sau SolidWorks, generează direct codul G și execută tăietura completă la capătul țevii. Se așază la începutul fluxului, înainte de asamblare și sudură. Face parte din gama de mașini de debitare CNC pentru țevi mari.

Avantajele mașinii XG pentru debitare țeavă diametru mare

• • Fără șabloane și trasare: intersecțiile, găurile și coturile din segmente se calculează automat din geometria țevilor care se îmbină. Nimeni nu mai desenează desfășurate pe hârtie sau pe tablă subțire, iar o greșeală de trasare nu mai strică o țeavă scumpă.

• • Plasmă sau oxigaz, după piesă: debitarea cu plasmă lucrează cu teșire de până la ±45°, iar debitarea oxigaz (cu flacără) ajunge la ±55°. Alegi metoda potrivită pentru grosimea peretelui și pentru rostul de sudură cerut de proiect.

• • Încărcare simplă a țevilor mari: cutia de mandrină flotantă și suporturile cu role permit încărcarea rapidă a țevilor grele, fără reglarea distanței dintre role la fiecare schimbare de diametru.

• • Mandrina se adaptează țevii: înălțimea centrului mandrinei este flotantă și reglabilă. Țeava nu se mută pentru centrare, mandrina vine la ea, ceea ce păstrează calitatea tăieturii exact acolo unde contează, la diametrele mari.

• • Direct din modelul 3D: fișierele din Tekla, 3D3S, CAD și SolidWorks se transformă direct în cod G. Piesa din model ajunge identică în hală, fără reprogramare manuală și fără interpretări ale desenului.

• • Precizie de ±1,5 mm pe lungime: capul de debitare respectă lungimea cerută, astfel încât elementele de structură intră la montaj fără ajustări cu polizorul.

• • Patru game de diametre: variantele acoperă 108–1000, 219–1210, 325–1620 și 630–2000 mm, iar lungimea de debitare de 6–12 m se poate personaliza după hala și piesele tale.

• • Mai puțină manoperă pe fiecare piesă: un operator conduce un proces care înainte cerea trasator, debitator și polizator. Tăieturile curate, fără bavuri, scurtează pregătirea pentru sudură.

Pe scurt, munca de precizie se mută din atelier în calculator. Geometria intersecției nu mai depinde de mâna și de experiența trasatorului, ci de modelul 3D, iar fiecare țeavă din serie iese la fel ca prima. Pentru o fabrică de structuri metalice, asta înseamnă termene de montaj care se pot planifica și mai puține surprize pe șantier, acolo unde o corecție costă cel mai mult.

Specificații tehnice: debitare țeavă diametru mare cu LAZIRON XG și XGT

Cele două modele au parametri de debitare identici. Diferența ține de susținerea țevii: XG folosește suporturi cu role, XGT un pat cu role. Varianta de diametru se alege după piesele pe care le produci cel mai des.

Un exemplu practic: dacă lucrezi mai ales țevi de diametru mediu pentru structuri metalice, platforme și conducte de proces, fără virole foarte mari, varianta de 219–1210 mm sau cea de 325–1620 mm acoperă comenzile curente cu rezervă. Dacă producția include virole și țevi foarte mari, varianta de 630–2000 mm este alegerea logică. Îți trimitem o recomandare argumentată după ce ne spui ce diametre, grosimi și lungimi apar cel mai des în proiectele tale, iar lungimea de debitare o stabilim după spațiul din hală.

Aplicații: țeavă diametru mare în structuri, conducte, rezervoare metalice și nave

În structurile metalice din țeavă (ferme spațiale, stâlpi, platforme, hale cu deschideri mari), fiecare nod are o intersecție diferită. Mașina XG debitează capetele profilate astfel încât țeava secundară se așază pe țeava principală fără goluri, cu rostul pregătit pentru sudură. Teșirea de până la ±45° cu plasmă sau ±55° cu flacără pregătește direct rostul în V pentru sudura de pătrundere, așa că sudorul primește o piesă gata de prins, nu una pe care trebuie s-o mai polizeze.

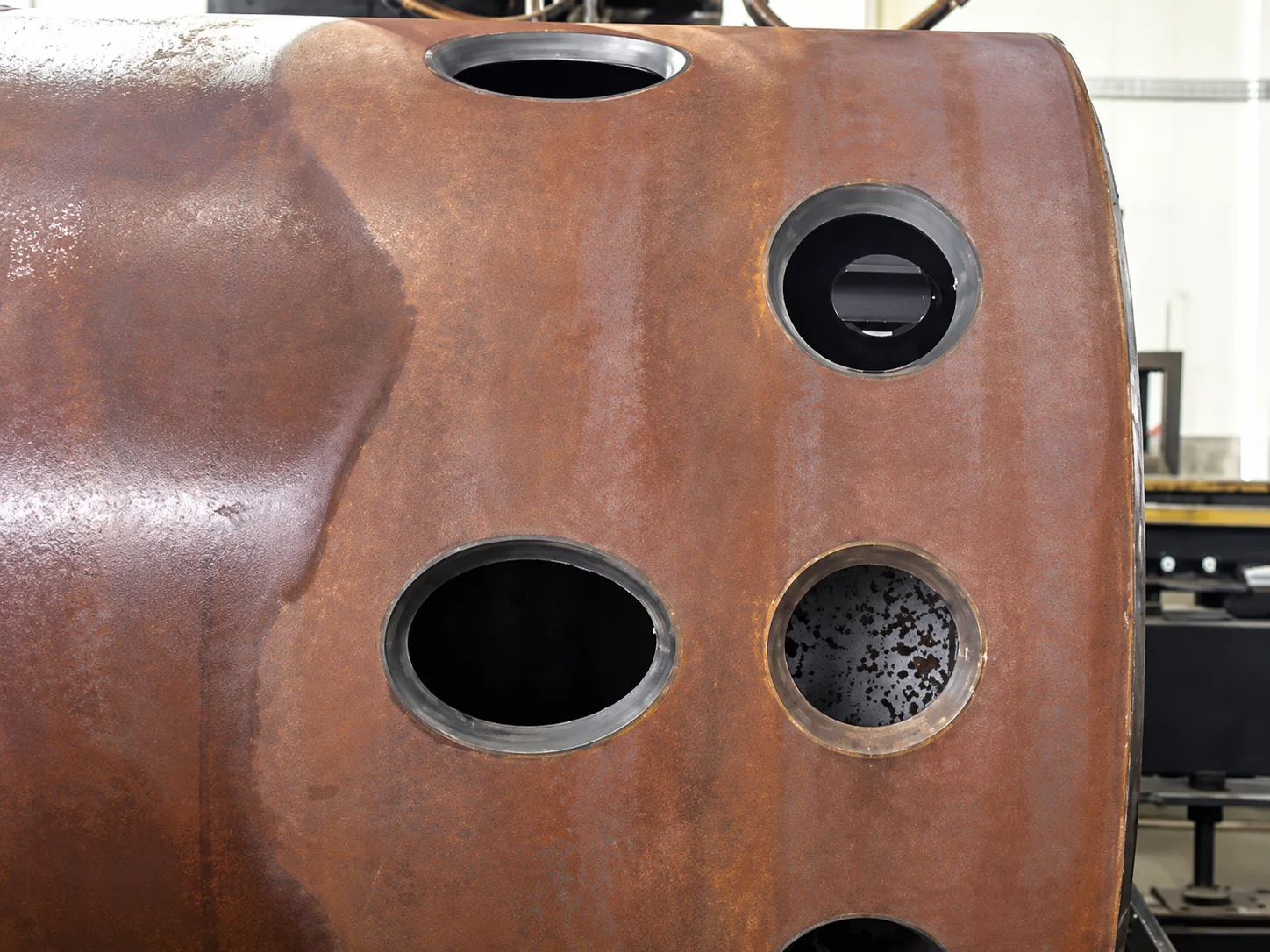

În construcțiile navale și în ingineria marină și offshore, mașina pregătește tubulaturi și elemente de structură din țeavă. În industria petrochimică și la conductele petroliere, aceeași debitare țeavă diametru mare produce racordurile, găurile de intersecție și coturile din segmente pentru rețele de conducte legate de rezervoare metalice și recipiente sub presiune, unde calitatea rostului de sudură se verifică strict, la fiecare îmbinare.

Pentru atelierele care fac prestări de servicii, o mașină de debitare țeavă diametru mare deschide un segment de comenzi pe care puțini îl pot onora: noduri pentru structuri din țeavă, piese pentru conducte și elemente pentru construcții navale. În loc să trimiți țevile la altcineva și să aștepți, păstrezi lucrarea, termenul și marja în propria hală.

Mașina se folosește și în construcții de mașini, metalurgie și construcții civile, oriunde apar țevi mari cu capete profilate. Utilajul este livrat cu componente certificate CE și cu documentația cerută de Directiva Mașini 2006/42/CE. Dacă producția ta cere țevi și mai mari, de 1700–2800 mm și până la 40 m lungime, vezi robotul HG cu două capete pentru țevi offshore.

Cum funcționează debitarea pe mașina XG

1. 1. Proiectantul exportă piesa din Tekla, 3D3S, CAD sau SolidWorks, iar sistemul calculează automat linia de intersecție și generează codul G.

2. 2. Țeava se încarcă pe suporturile cu role (XG) sau pe patul cu role (XGT), fără reglarea distanței dintre role.

3. 3. Mandrina flotantă prinde țeava, iar înălțimea centrului se ajustează la diametru, fără ca țeava să fie mutată.

4. 4. Operatorul alege metoda (plasmă sau flacără) și unghiul de teșire cerut de rostul de sudură.

5. 5. Mașina execută intersecțiile, găurile și capetele profilate, cu viteză de debitare de 10–2000 mm/min și viteză de deplasare de 10–6000 mm/min.

6. 6. Țeava se descarcă gata pentru asamblare și sudură, fără polizare de corecție.

Pentru că programul vine direct din modelul 3D, o serie de noduri identice se repetă fără o nouă trasare. Un operator instruit lucrează după câteva zile de training, iar reluarea unei comenzi vechi înseamnă doar reîncărcarea fișierului. Servomotoarele de acționare mențin viteza constantă pe tot conturul, iar operatorul supraveghează procesul în loc să conducă manual flacăra în jurul țevii. Timpul câștigat se vede mai ales la seriile de noduri repetitive, unde trasarea manuală consuma altfel mai mult decât tăierea propriu-zisă.

Ce asigură Uzinex

• • Livrare, montaj și punere în funcțiune în România, cu instruirea operatorilor pe piesele tale.

• • Garanție 60 de luni și service la nivel național, cu intervenție la fața locului în sub 24 de ore.

• • Documentație tehnică pentru proiecte cu fonduri europene, PNRR și achiziții publice.

Alternativele tehnice pentru acest tip de operație includ Mașină de debitare țeavă CNC cu 8 axe, rotundă și pătrată LAZIRON XF8, Mașină de tăiere țeavă rotundă CNC cu plasmă LAZIRON XY5 și Robot de debitare țeavă diametru mare, pentru offshore LAZIRON HG.
