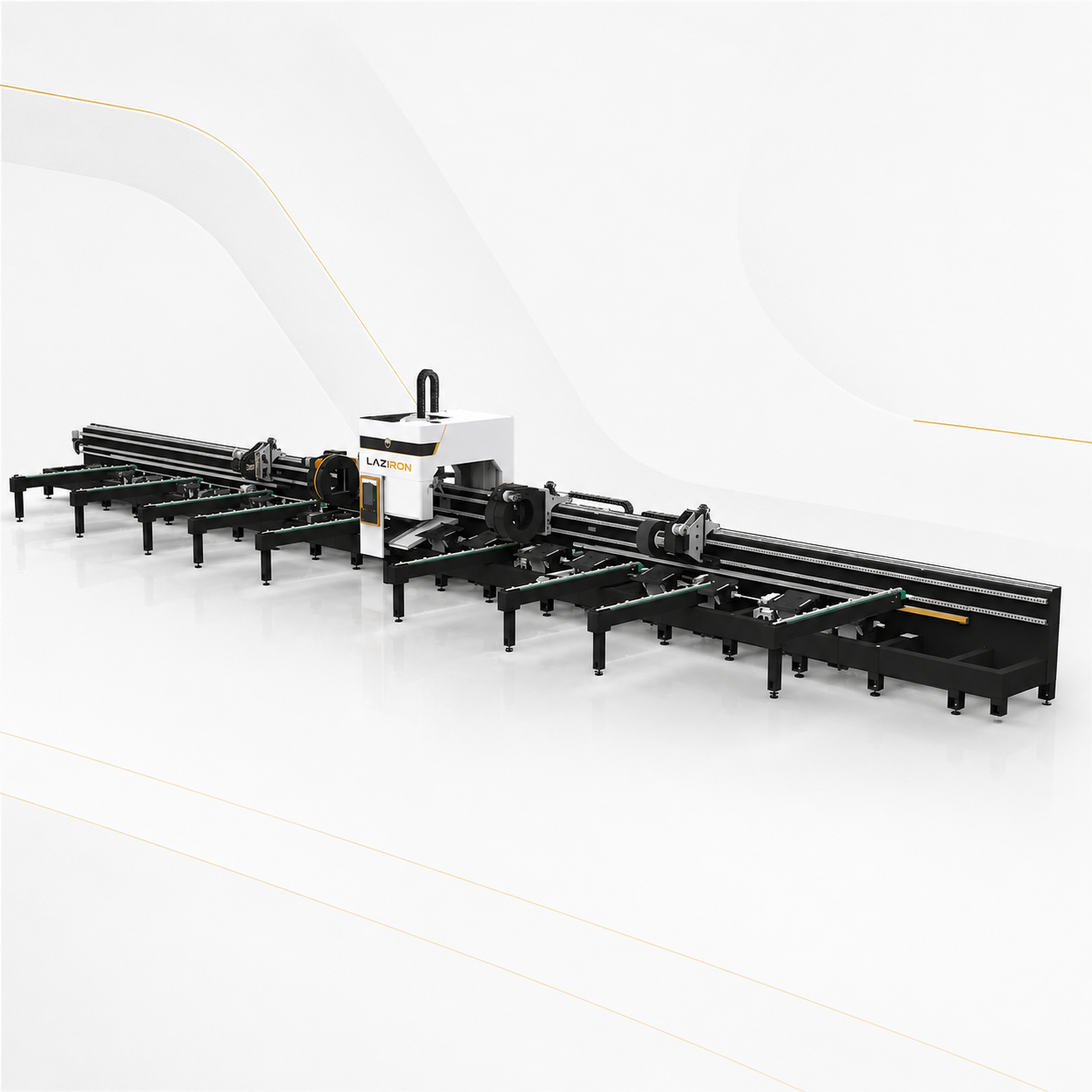

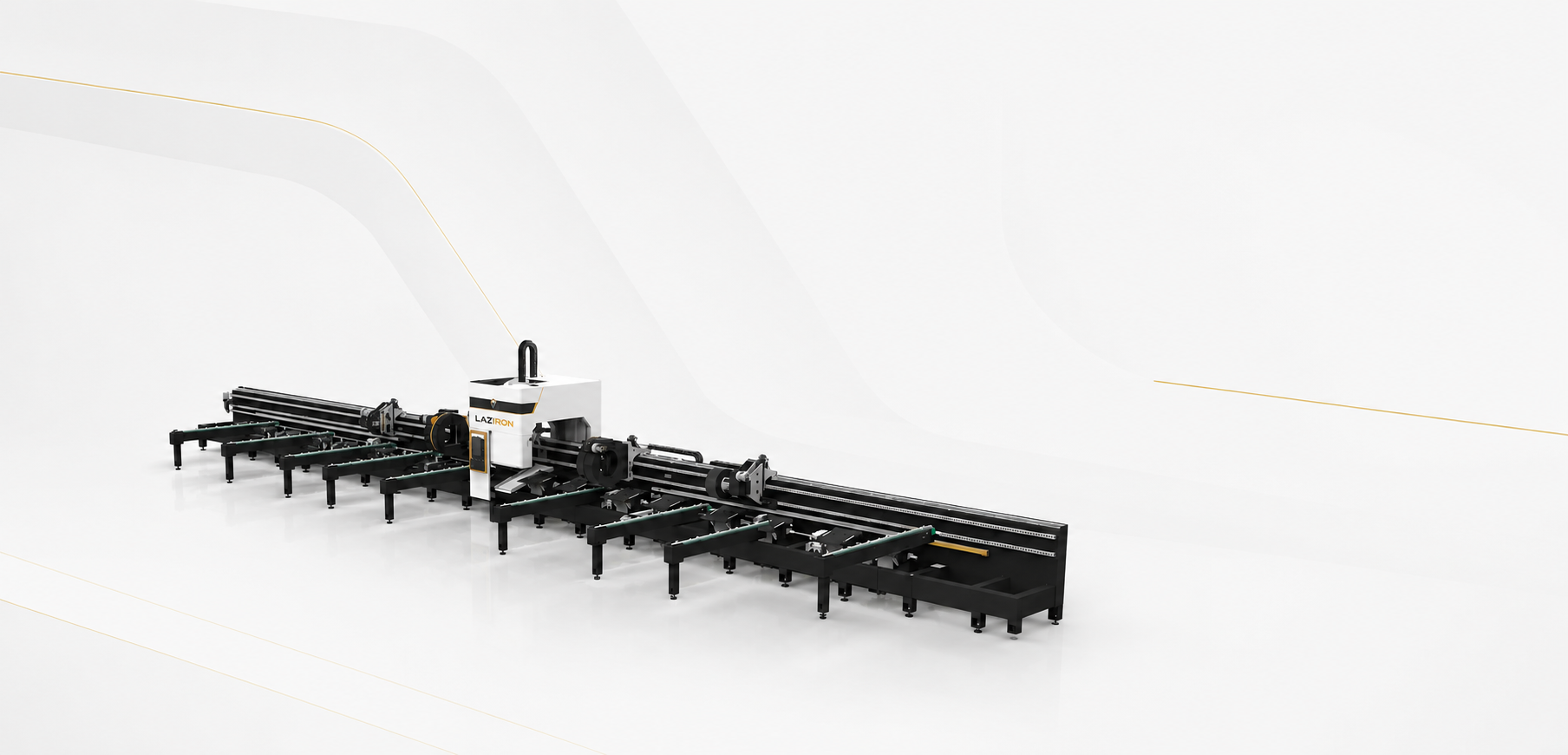

Mașină laser țeavă cu patru mandrine LAZIRON T4

Mașină laser țeavă cu patru mandrine LAZIRON este vârful de gamă LAZIRON pentru tăierea țevilor și profilelor industriale grele. Sistemul cu 4 mandrine, două principale plus două intermediare dinamice, elimină orice deviere axială sau torsiune, garantând precizie absolută pe profile foarte lungi cu pereți groși.

Cu sursă laser fibră între 3 și 12 kW, capacitate de prelucrare țevi până la Ø500 mm și lungimi de 12000-16000 mm, fiecare mașină laser țeavă cu patru mandrine LAZIRON T4 e construită pentru industriile care lucrează cu profile structurale grele: industria offshore, construcții navale, fabrici de utilaje grele și producători de structuri pentru poduri metalice.

Ce face din LAZIRON T4 o mașină laser țeavă cu patru mandrine construită pentru producție reală

Mașină laser țeavă cu patru mandrine LAZIRON T4 concentrează într-un singur sistem avantajele care contează pe linia de producție de țevi: precizie repetabilă, automatizare a parametrilor, costuri operaționale predictibile și durată lungă de viață pentru componentele critice.

• Sistem cu 4 mandrine sincronizate, două principale fixe plus două intermediare dinamice care se deplasează sincronizat cu capul, eliminând complet devierea pe profile foarte lungi cu pereți groși.

• Putere laser fibră 3–12 kW, necesară pentru tăierea profilelor structurale grele cu pereți peste 8 mm, la viteze comerciale pentru loturi industriale.

• Capacitate țevi Ø60–Ø500 mm, acoperă întreaga gamă de profile pentru industria offshore, naval, utilaje grele și structuri pentru poduri metalice.

• Lungime maximă 16000 mm, permite debitarea profilelor lungi standard pentru industria offshore și structuri navale fără îmbinări sudate intermediare.

• Mandrine intermediare dinamice, se deplasează automat sincronizat pe șine paralele cu axa țevii, păstrând suportul permanent în zona optimă de tăiere.

• Cap RayTools cu autofocus capacitiv, compensare automată a variațiilor dimensionale, esențial pentru profilele grele unde abaterile de la nominal sunt frecvente.

• Software Cypcut cu modul tube heavy, include compensare termică pe pereți groși, calcul automat al parametrilor pentru profile peste 10 mm și import direct din modele CAD 3D.

Specificații tehnice, mașină laser țeavă cu patru mandrine LAZIRON T4

Această mașină laser țeavă cu patru mandrine LAZIRON este disponibilă în configurații standardizate, alegerea făcându-se în funcție de mixul de țevi procesate și de volumul lunar de producție al atelierului.

Industrii care folosesc o mașină laser țeavă cu patru mandrine LAZIRON

O mașină laser țeavă cu patru mandrine LAZIRON este construită pentru industriile cele mai exigente, unde profilele structurale grele, calitatea muchiei perfecte și debitarea piesei monobloc sunt criterii non-negociabile.

Industria offshore (platforme petroliere, structuri pentru turbine eoliene maritime) și șantierele navale folosesc o singură mașină laser țeavă cu patru mandrine LAZIRON T4 pentru a debita profile structurale de 300×300 mm cu pereți de 12-20 mm și lungimi 14-16 m, eliminând îmbinările sudate intermediare care ar afecta integritatea mecanică sub solicitări ciclice.

Fabricile de utilaje grele (excavatoare, macarale mobile, echipamente miniere), producătorii de structuri pentru poduri metalice și fabricile de echipamente energetice (componente pentru turbine eoliene terestre) justifică investiția în mașina laser țeavă cu patru mandrine prin amortizarea în 24-36 luni la volumele tipice de 200-500 profile grele/lună. Reducerea consumului de electrozi sudură și a manoperei calificate aduce economie suplimentară.

Materiale compatibile cu o mașină laser țeavă cu patru mandrine LAZIRON

Cu surse laser fibră între 3 și 12 kW, fiecare mașină laser țeavă cu patru mandrine LAZIRON LAZIRON T4 procesează întreaga gamă de profile grele folosite în industriile structurale.

Modulul Cypcut tube heavy aplică compensare termică automată pe pereți groși, prevenind deformarea piesei la final și asigurând geometrie corectă chiar și pe profile de 16 m.

Grosimi maxime perete per material (în configurația maximală)

• Oțel carbon S235/S355 (grosime perete max.): 20 mm

• Oțel inoxidabil 304/316 dublu: 16 mm

• Oțel slab aliat S420/S460: 18 mm

• Aluminiu structural grade marine: 14 mm

Mod de funcționare al modelului LAZIRON T4

Fluxul de lucru al unei mașină laser țeavă cu patru mandrine LAZIRON LAZIRON T4 e construit pentru profile grele unde fiecare manipulare a țevii costă timp și risc de deteriorare a materialului.

1. Operatorul încarcă țeava cu macara prin mandrina principală, cu sprijin pe sistemul de role intermediare.

2. Senzorul 3D scanează coarse + fine întreaga țeavă pentru a stabili abaterile dimensionale față de modelul CAD.

3. Cele 4 mandrine se închid sincronizat pe pozițiile optime calculate de Cypcut.

4. Mandrinele intermediare dinamice se poziționează automat pentru a elimina devierea pe toată lungimea.

5. Capul RayTools execută programul cu autofocus continuu și compensare termică, iar mandrinele se sincronizează în timp real.

6. La final, piesele finite cad pe transportorul de evacuare sau sunt descărcate cu macara, iar țeava reziduală se scoate cu macara.

Pentru integrarea cu alte echipamente de prelucrare metal, mașina se conectează nativ la mașinile de îndoit țevi și la celelalte linii LAZIRON printr-un MES comun.

Întrebări frecvente despre mașină laser țeavă cu patru mandrine

Când justifică investiția într-o mașină laser țeavă cu patru mandrine LAZIRON T4?

Patru criterii: profile structurale peste Ø350 mm sau peste 250×250 mm, pereți peste 14 mm, lungimi peste 12 m, sau cerințe de precizie absolută pe toată lungimea piesei. Sub aceste criterii, modelele T3 sau T3L oferă raport mai bun investiție-rezultat. T4 e dedicată exclusiv industriilor cu cerințe structurale critice (offshore, naval, utilaje grele, poduri).

Care e diferența practică între 3 și 4 mandrine?

Cele 2 mandrine intermediare dinamice (în loc de 1 la modelul T3) permit susținerea piesei în 4 puncte simultan, eliminând orice arc al țevii sub propria greutate. Pe profile de 16 m cu pereți de 20 mm și greutate 800-1500 kg, devierea naturală fără sprijin intermediar ar fi de 25-40 mm, incompatibilă cu cerințele de precizie ale industriei offshore.

Ce putere laser aleg pentru o mașină laser țeavă cu patru mandrine LAZIRON T4?

Pentru pereți 2-8 mm: 3 kW suficient, dar rar justificat la o mașină T4. Pentru pereți 8-14 mm și producție industrială tipică: 6 kW e configurația optimă. Pentru pereți peste 14 mm și viteze maxime: alege 8-12 kW. Sursele peste 12 kW pe T4 se folosesc doar pentru aplicații cu volume foarte mari și grosimi peste 18 mm.

Cât economisesc față de debitarea cu fierăstrău circular industrial plus sudură de îmbinare?

Pe o piesă structurală de 15 m care altfel s-ar realiza din 2 bucăți sudate cap-la-cap, economia totală e 60-90 minute manoperă (debitare + pregătire muchie + sudură + control NDT) plus 2-4 kg electrod plus eliminarea riscului de deformare termică. La cost mediu 35-45 EUR/oră, economia per piesă e 35-65 EUR, plus calitate mecanică net superioară a piesei monobloc.

Ce instruire și ce întreținere cere?

Pentru operator: 5-10 zile instruire on-site pe operare 4 mandrine sincronizate, programare Cypcut tube heavy și diagnoză anomalii. Întreținere: kit complet la 800 ore (lubrifiere șine mandrine intermediare, calibrare senzori 3D), inspecție semestrială sincronizare. LAZIRON include primele 2 kituri de mentenanță în garanție și instruire on-site nelimitată în primul an.

Calcul ROI pentru o mașină laser țeavă cu patru mandrine LAZIRON

Decizia de a investi într-o mașină laser țeavă cu patru mandrine nu se ia pe baza specificațiilor tehnice singure, contează cum se traduce echipamentul în cifre lunare reale de cash-flow pentru atelierul tău de prelucrare țevi.

Pentru atelierele care subcontractează curent debitare laser pe țevi la 1,0-1,5 EUR/m liniar tăiat plus cost material, internalizarea cu o mașină laser țeavă cu patru mandrine LAZIRON reduce costul efectiv per metru procesat cu 60-75%. La un volum lunar de 800-1500 m liniari procesați intern în loc de subcontractare, recuperarea investiției se face în 18-30 luni în condițiile pieței actuale din Europa.

Marja suplimentară vine din trei direcții: economia față de subcontractare, oferirea serviciilor de debitare către clienți externi locali (1,2-1,8 EUR/m la nivelul pieței europene în 2026) și reducerea timpilor de livrare către clienții finali cu 40-60%, ceea ce permite prețuri premium pe comenzi urgente sau cu termene scurte.

De ce să alegi Uzinex pentru o mașină laser țeavă cu patru mandrine

LAZIRON este construit pe o filozofie clară: calitate de nivel industrial premium la un preț pe care îl poate susține orice atelier serios de prelucrare țevi, nu doar marile fabrici cu bugete de milioane de euro pentru investiții CAPEX.

• Preț accesibil pentru vârful gamei industriale, componentele critice (sursă laser, 4 mandrine, cap RayTools, control Cypcut) sunt cele folosite de producătorii premium, dar pachetul LAZIRON costă cu 35-45% mai puțin decât alternativele europene la aceeași capacitate.

• Garanție 60 de luni, cu service și intervenție fizică în sub 24 de ore, la nivel național.

• Suport tehnic și service, asistență telefonică, piese de schimb și intervenție fizică în sub 24 de ore, la nivel național.

• Inspecție pre-livrare gratuită, obligatorie pentru a valida sincronizarea celor 4 mandrine și performanța pe profilul tău de referință heavy.

• Compatibilitate fonduri europene, îndeplinește cerințele PNRR, FEDR și fonduri naționale de digitalizare industrială pentru proiecte cu CAPEX semnificativ.

• Componente conforme standardelor, sursa fibră respectă specificațiile de fiabilitate ale producătorilor lideri pe piața mondială.

Sursa laser fibră din configurația standard respectă specificațiile de fiabilitate stabilite de liderii industriei laser, cu durată declarată peste 100.000 ore de operare.

Vezi întreaga gamă LAZIRON de echipamente pentru prelucrarea țevilor metalice pentru a compara modelele și a solicita ofertă personalizată.

Mașină laser țeavă cu patru mandrine LAZIRON T4 transformă debitarea țevilor într-un avantaj competitiv real: precizie de nivel premium, productivitate susținută și o investiție accesibilă pentru orice atelier care vrea să crească fără să-și dubleze structura de costuri fixe.

În aceeași familie de echipamente, Mașină Laser pentru Tăiere Țevi cu 4 Mandrine WyTube FC Series, Mașină Laser pentru Tăiere Țevi și Profile WyTube DC Series și Mașină Laser pentru Tăiere Țevi Triple Chuck WyTube TC Series acoperă scenarii de utilizare înrudite cu specificații adaptate.
