Centru CNC de debitare plasmă grinzi H LAZIRON XHQ

Centrul LAZIRON XHQ-1250 face debitare plasmă grinzi H în trei dimensiuni, pe profile cu talpa de 100–600 mm și inima de 200–1250 mm. Este răspunsul pentru firmele de structuri metalice care pierd timp mutând fiecare grindă între trasare, găurire, fierăstrău, decuparea capetelor și teșire. Tăierea se face cu plasmă, pe grosimi de 1–45 mm cu străpungere, cu teșire de până la ±45° și pe lungimi de 12 m (personalizabile). Echipamentul este dedicat grinzilor H și este folosit pe scară largă la clădirile mari cu structură metalică.

Un singur centru XHQ înlocuiește cinci utilaje clasice: mașina de trasat, mașina de găurit, fierăstrăul, mașina de decupat capete și mașina de teșit. Sistemul inteligent de comandă generează direct codul G, simulează procesul în 3D, desfășoară nodurile, împarte piesele prea lungi și optimizează așezarea pe bară. Pe lângă grinzile H, prelucrează profile U, corniere, grinzi I și platbandă cu bulb. Vezi și celelalte utilaje din categoria debitare și găurire grinzi.

Plasma este alegerea potrivită atunci când lucrezi cu grosimi mari și vrei un cost de investiție mai mic decât la o linie laser de aceeași capacitate. Cu 1–45 mm cu străpungere, XHQ acoperă tălpile și inimile groase ale grinzilor pentru hale și structuri grele, acolo unde fiecare decupare făcută manual cu flacăra costă timp și precizie.

Avantajele centrului de debitare cu plasmă pentru profil H

• • O mașină în loc de cinci: trasarea, găurirea, debitarea cu fierăstrăul, decuparea capetelor și teșirea se fac pe același echipament. Ai mai puține utilaje de întreținut, mai puțini operatori pe flux și mai puțin spațiu ocupat în hală.

• • Tăiere 3D pe mai multe profile: pe lângă profil H, centrul taie profile U, corniere, grinzi I și platbandă cu bulb. Același program și același operator acoperă aproape toată gama de profile dintr-o structură.

• • Cod G generat direct: sistemul inteligent de comandă generează singur codul G, deci nu mai depinzi de un programator dedicat pentru fiecare piesă nouă.

• • Simulare 3D înainte de tăiere: procesul se verifică pe ecran, inclusiv desfășurarea nodurilor. Erorile de geometrie se văd înainte să tai materialul, nu după.

• • Optimizarea debitării pe bară: piesele prea lungi se împart automat, iar așezarea pe bară se optimizează, ceea ce reduce capetele rămase și costul cu materialul.

• • Grosimi mari, teșire ±45°: debitare plasmă grinzi H pe 1–45 mm cu străpungere, cu rosturile de sudură pregătite direct pe mașină.

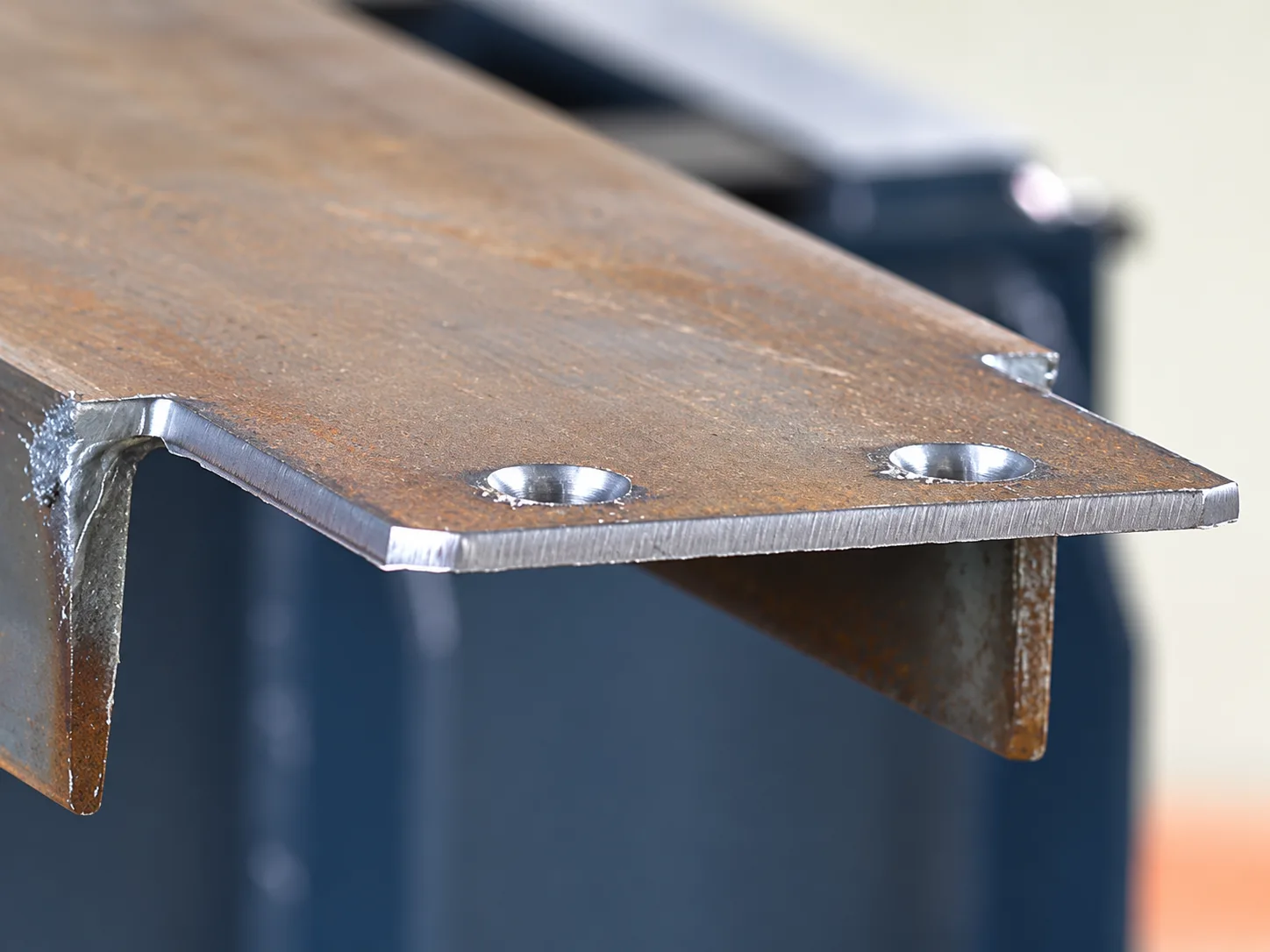

• • Tăieturi curate, prelucrări ulterioare minime: tehnologia de tăiere asigură tăieturi exacte pe grinzile H, la standarde industriale ridicate, iar procesul automat și fluxul optimizat scurtează timpul total de prelucrare.

• • Versatilitate: mașina se reglează pentru diferite dimensiuni și tipuri de grinzi H, după cerințele fiecărui proiect.

Specificații tehnice: debitare plasmă grinzi H cu LAZIRON XHQ-1250

Aplicații: debitare profile metalice pentru clădiri cu structură din oțel

Principalul domeniu al centrului XHQ sunt clădirile mari cu structură metalică: hale industriale, depozite logistice, centre comerciale, clădiri cu mai multe niveluri și structuri pentru infrastructură. Fiecare astfel de proiect înseamnă sute de grinzi H cu găuri de prindere, decupări de capăt pentru îmbinări și teșituri pentru sudură. Cu debitare plasmă grinzi H în regie proprie, o firmă de construcții metalice controlează direct termenele de fabricație, fără să aștepte după un furnizor extern de debitare.

Pentru că taie 3D și profile U, corniere, grinzi I și platbandă cu bulb, același centru servește și debitare profile metalice pentru contravântuiri, pane, console și elemente secundare. Platbanda cu bulb este folosită frecvent la rigidizarea panourilor în construcțiile navale, astfel că XHQ își are locul și în atelierele care lucrează pentru șantierele navale. Față de debitare CNC cu fierăstrău urmată de găurire separată, toate cotele vin dintr-un singur program, iar piesa nu mai circulă prin hală.

Echipamentul folosește componente certificate CE, în linie cu cerințele din Directiva Mașini 2006/42/CE. Dacă ai nevoie de toleranțe mai strânse sau de tablă subțire, compară cu linia de debitare laser pentru grinzi H XHJG, iar pentru găurire dedicată pe trei axe, vezi mașina CNC 3D de găurit grinzi H.

Plasmă sau laser pentru grinzi

Ambele tehnologii au locul lor. Plasmă tăiere metal pe grosimi de până la 45 mm, cu precizie de ±1,5 mm, acoperă bine cerințele structurilor pentru hale și clădiri, unde îmbinările au toleranțe de montaj obișnuite. Laserul oferă toleranțe mai strânse, dar la o investiție diferită. Îți recomandăm soluția după ce vedem grosimile, profilele și volumele tale reale, nu după o regulă generală.

Cum funcționează centrul XHQ

Fluxul de debitare plasmă grinzi H pe XHQ pornește de la desen și se încheie cu grinda gata de asamblare:

1. 1. Generarea programului: sistemul de comandă generează direct codul G pentru grindă, cu găuri, decupări și teșituri.

2. 2. Simularea 3D: procesul se verifică virtual, inclusiv desfășurarea nodurilor, iar piesele prea lungi se împart automat.

3. 3. Optimizarea pe bară: reperele se așază pe lungimea de 12 m astfel încât capetele rămase să fie minime.

4. 4. Încărcarea profilului: grinda H, grinda I, profilul U, cornierul sau platbanda cu bulb se așază pe mașină.

5. 5. Tăierea cu plasmă: capul taie pe grosimi de 1–45 mm, cu viteze de tăiere de 1–2000 mm/min, și teșește până la ±45° acolo unde piesa are nevoie de rost de sudură.

6. 6. Descărcarea: grinda iese debitată, găurită, decupată și teșită, fără să mai treacă pe alte utilaje.

Instruirea operatorilor, inclusă la punerea în funcțiune, acoperă tot ciclul, de la generarea programului până la descărcarea grinzii, astfel încât echipa ta să lucreze singură de la primele comenzi.

Ce asigură Uzinex

• • Livrare, montaj și punere în funcțiune în România, cu instruirea operatorilor pe piesele tale.

• • Garanție 60 de luni și service la nivel național, cu intervenție la fața locului în sub 24 de ore.

• • Documentație tehnică pentru proiecte cu fonduri europene, PNRR și achiziții publice.
