Robot de sudură grinzi cu programare din model BIM LAZIRON ZZHJ

Un robot sudură pentru grinzi rezolvă două probleme pe care le simte orice fabrică de structuri metalice: lipsa sudorilor calificați și diferențele de calitate dintre cordoanele făcute de oameni diferiți, în ture diferite. LAZIRON ZZHJ-R-BC-12 este un robot de sudură automat pentru componente de structuri metalice. Brațul robotic urmează traiectorii și parametri programați, iar fiecare cordon iese la fel. Programarea se face direct din modelul BIM al piesei (STEP sau IFC), iar un senzor de vedere cu laser liniar citește îmbinarea reală înainte de sudare.

Preia munca repetitivă de la sudorii manuali și îi lasă pe aceștia pe îmbinările care chiar cer mâna omului. Vezi întreaga gamă de utilaje pentru fabricarea grinzilor H și cheson, de la asamblare la sudare și îndreptare.

Avantajele sudurii robotizate pe grinzi metalice

• • Programare direct din BIM: traseele de sudare se generează din modelul 3D al piesei (STEP, IFC), deci nu mai programezi punct cu punct fiecare grindă. Modelul pe care proiectantul l-a făcut deja devine programul robotului.

• • Senzor laser liniar: robotul sudură identifică poziția reală a îmbinării și își corectează traiectoria după piesă, nu după desen. Abaterile normale de la asamblare nu mai strică cordonul.

• • Cordoane constante: aceeași sudură, cu parametri identici, de la prima la ultima grindă din comandă. Riscul de eroare umană scade mult, iar controlul calității devine mai simplu, pentru că sudura robotizată înseamnă parametri înregistrați, nu estimați.

• • Productivitate mai mare: un robot sudură lucrează continuu, fără oboseală, cu viteze de sudare mai mari și un ritm de producție constant pe tot schimbul.

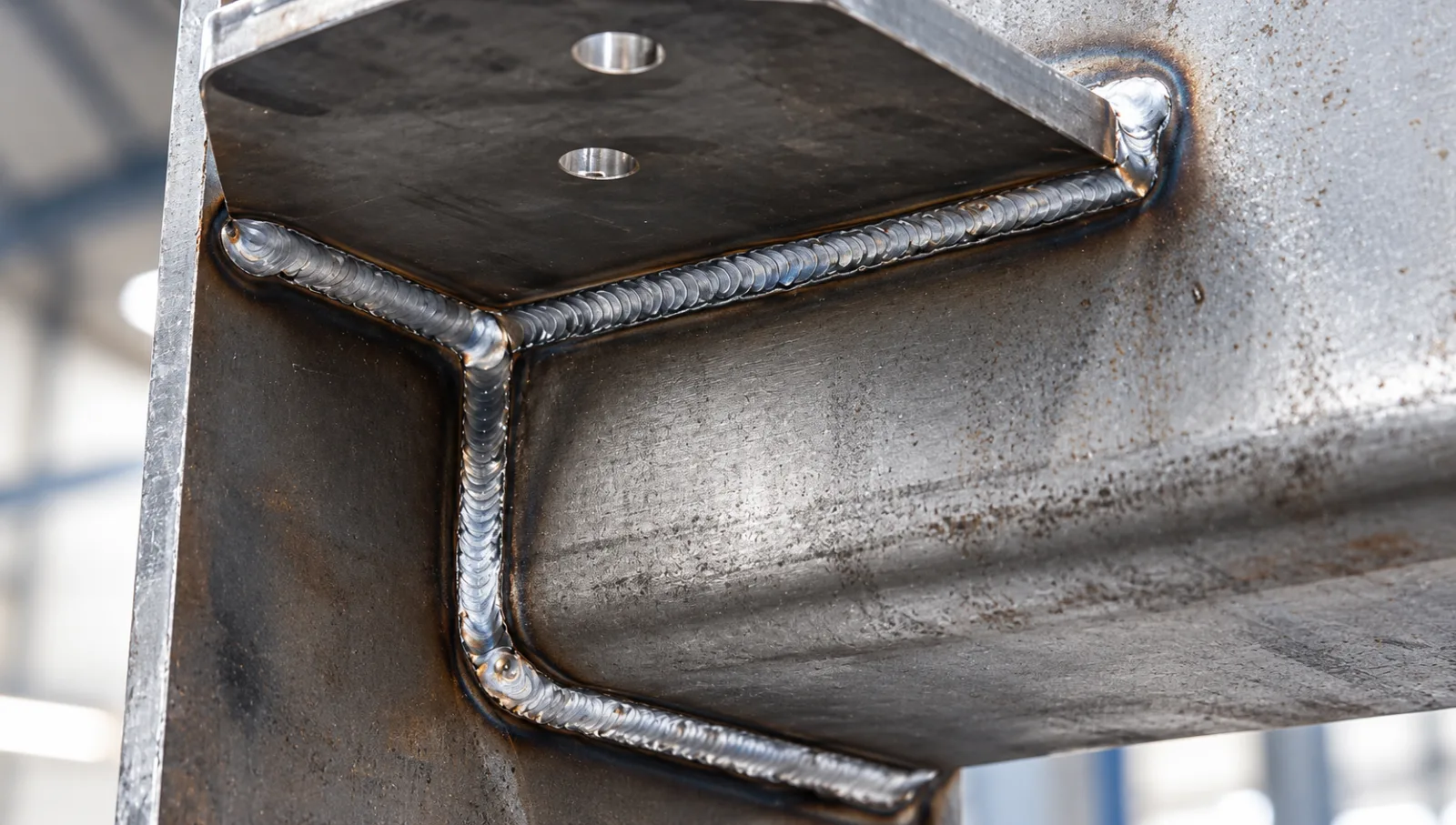

• • Sudare orizontală și verticală: cu ocolire automată a colțurilor, pentru cordoane continue în jurul rigidizărilor, fără porniri și opriri inutile.

• • Zonă de lucru de 10 m: zona efectivă de sudare de 10 m × 1,2 m × 0,5 m acoperă grinzi lungi dintr-o singură așezare.

• • Versatilitate: robotul poate fi programat pentru mai multe procedee de sudare cu arc, de exemplu MIG și TIG, și pentru materiale diferite.

• • Siguranță mai bună: operatorii stau mai puțin în zona de sudare, departe de fum, radiație și stropi.

Specificații tehnice robot sudură ZZHJ-R-BC-12

Suprafața ocupată, de doar 12 m × 0,85 m, permite amplasarea robotului de-a lungul unei linii existente de grinzi, fără o celulă dedicată care să blocheze o deschidere întreagă din hală.

Aplicații: robot industrial pentru grinzi metalice și construcții navale

Principala aplicație este sudarea grinzilor metalice în fabricile de structuri: rigidizări pe grinzi H, cordoanele principale dintre inimă și tălpi, grinzi de rulare pentru poduri rulante, grinzi de platformă și grinzi de acoperiș pentru hale. Pe un proiect de hală industrială, aceleași tipuri de rigidizări se repetă de sute de ori, iar un robot sudură le execută identic, din modelul BIM pe care biroul tehnic l-a pregătit oricum pentru fabricație.

Roboții de sudură de acest tip sunt folosiți și în industria auto, aerospațială, în construcțiile navale și în construcții, acolo unde sudurile sunt complexe, volumele mari și controlul calității esențial. Pentru șantierele navale și pentru subcontractorii lor, un robot industrial de sudură aduce repetabilitate pe elementele structurale cu multe cordoane. Echipamentul este livrat cu componente certificate CE, în acord cu cerințele Directiva Mașini 2006/42/CE.

Robotul completează bine utilajele care sudează automat cordoanele lungi. Portalul se ocupă de sudurile principale pe toată lungimea, iar robotul preia rigidizările și detaliile. Vezi și portalul de sudare pentru grinzi H și linia multicanal de producție a grinzilor H.

Cum funcționează sudura comandată din BIM

Fluxul de lucru pe un robot sudură programat din BIM pornește din biroul tehnic, nu de lângă piesă:

1. 1. Exportul modelului: proiectantul exportă grinda din modelul BIM în format STEP sau IFC.

2. 2. Generarea traseelor: din model se obțin traseele de sudare pentru rigidizări și pentru cordoanele principale, fără programare manuală punct cu punct.

3. 3. Așezarea grinzii: grinda asamblată și prinsă este poziționată în zona de lucru de 10 m × 1,2 m × 0,5 m.

4. 4. Scanarea îmbinărilor: senzorul laser liniar citește poziția reală a fiecărei îmbinări și corectează traiectoria față de model.

5. 5. Sudarea: robotul execută cordoanele orizontale și verticale, cu ocolire automată a colțurilor, pe table de 6–18 mm.

6. 6. Evacuarea: grinda sudată pleacă spre îndreptare, găurire sau vopsire, iar următoarea intră în lucru.

Partea care schimbă cel mai mult munca în fabrică este primul pas. Modelul BIM există deja pentru desenele de execuție, iar acum devine și sursa programului de sudare. Nu mai ai nevoie de un programator de robot care să stea zile întregi lângă fiecare tip nou de grindă. Când proiectul se modifică, actualizezi modelul, iar robotul primește traseele noi din același fișier, fără să refaci programul de la zero.

Contează și ce se întâmplă cu oamenii. Un sudor bun rămâne valoros, dar timpul lui se mută pe îmbinările complicate, pe reparații și pe controlul calității. Munca repetitivă, la care oboseala și graba duc la defecte, o preia un robot sudură. Pentru fabricile care nu găsesc sudori calificați, asta înseamnă capacitate păstrată fără angajări imposibile.

Ce asigură Uzinex

• • Livrare, montaj și punere în funcțiune în România, cu instruirea operatorilor pe piesele tale.

• • Garanție 60 de luni și service la nivel național, cu intervenție la fața locului în sub 24 de ore.

• • Documentație tehnică pentru proiecte cu fonduri europene, PNRR și achiziții publice.

Alte produse din aceeași gamă: Linie de producție grinzi H, orizontală, multicanal LAZIRON WZ, Mașină 3 în 1 pentru grinzi H, asamblare, sudare și îndreptare LAZIRON PHJ și Mașină automată de asamblare grinzi H LAZIRON ZL, fiecare optimizat pentru un flux de producție diferit.
